Color
Número de modelo
Descripción
ROM: ROM de memoria no volátil programable con capacidad de 16 KB, que se puede utilizar para espacios de almacenamiento de programas; O se puede dividir en un área de almacenamiento de programas de 14 KB y un área de programa BootLoader/ISP de código de arranque de 2 KB.
DataFlash: 128 bytes de almacenamiento de datos no volátil que se pueden reescribir varias veces.Admite la reescritura de datos en bytes.
RAM: 256 bytes de iRAM interna, que se puede utilizar para almacenamiento temporal y apilamiento de datos rápidos; El xRAM en chip de 1 KB se puede utilizar para una gran cantidad de almacenamiento temporal de datos y acceso directo a la memoria DMA.
USB: controlador USB integrado y transceptor USB, compatible con el modo de dispositivo USB-Device, detección USB tipo C maestro-esclavo y USB 2.0 de velocidad completa de 12 Mbps o baja velocidad de 1,5 Mbps.Admite hasta 64 bytes de paquetes de datos, FIFO y DMA integrados.
Temporizador: 3 juegos de temporizadores.TO/T1/T2 es el temporizador estándar MCS51.
Captura: El temporizador T2 se expande para admitir la captura de señal bidireccional.
PWM: 2 juegos de salidas PWM, PWM1/PWM2 es una salida PWM de 2 vías y 8 bits.
UART: 2 conjuntos de puertos serie asíncronos, todos compatibles con una velocidad en baudios de comunicación más alta.UARTO es un puerto serie MCS51. estándar.
SPI: El controlador SPI tiene un FIFO incorporado y la frecuencia del reloj puede alcanzar la mitad de la frecuencia principal del sistema Fsys.Admite multiplexación simplex de entrada/salida de datos en serie y modo maestro/esclavo.
ADC: Convertidor analógico a digital A/D de 4 canales y 8 bits, que admite comparación de voltaje.
Tecla táctil: detección de capacitancia de 6 canales, admite hasta 15 teclas táctiles y admite interrupción de sincronización independiente.
GPIO serie: admite hasta 17 pines GPIO (incluidos pines de señal XI/XO, RST y USB).
Interrupción: admite 14 grupos de fuentes de señal de interrupción, incluidos 6 grupos de interrupciones (INTO, TO, INT1, T1, UARTO, T2) compatibles con MCS51 estándar y 8 grupos de interrupciones extendidas (SPIO, TKEY, USB, ADC, UART1, PWMX, GPIO, WDOG), donde se pueden seleccionar interrupciones GPIO a partir de 7 pines.Watch-Dog: se puede preestablecer WDOG con temporizador de vigilancia de 8 bits y se admite la interrupción de tiempo.
Restablecer: admite 4 fuentes de señal de reinicio, reinicio de encendido incorporado, reinicio de software y reinicio de desbordamiento de vigilancia, y reinicio de entrada externa de pin opcional.
Reloj: La fuente de reloj incorporada de 24 MHz puede admitir cristal externo multiplexando el pin GPIO.
Alimentación: Regulador de voltaje diferencial de bajo voltaje incorporado de 5 V a 3,3 V, que admite voltaje de fuente de alimentación de 5 V o 3,3 V o incluso 2,8 V.Admite suspensión de bajo consumo, USB, UARTO, UART1, SPIO y algunos activación externa GPIO
El chip tiene un número de identificación único incorporado.

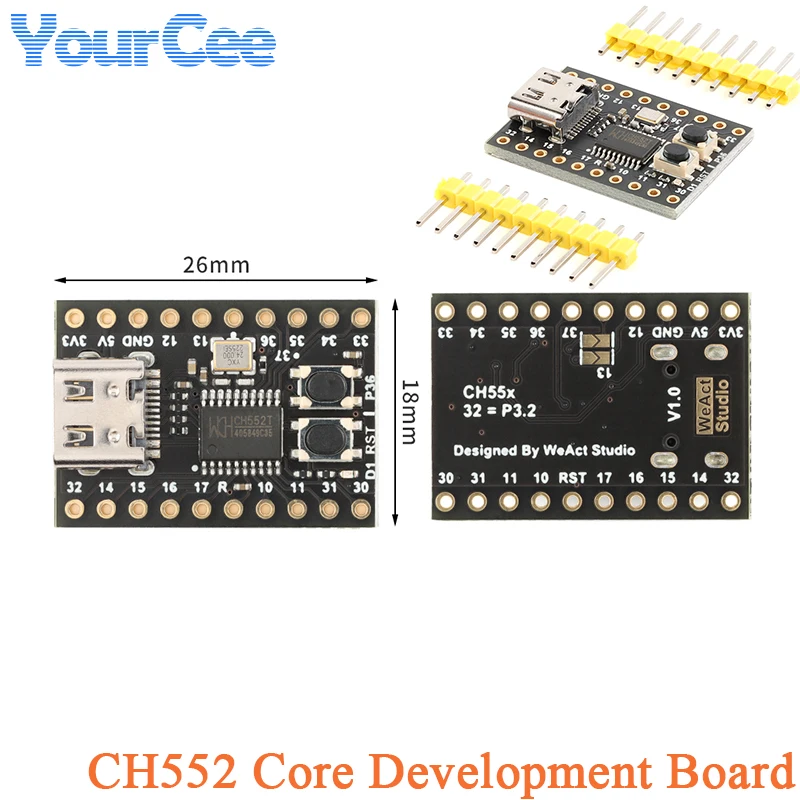

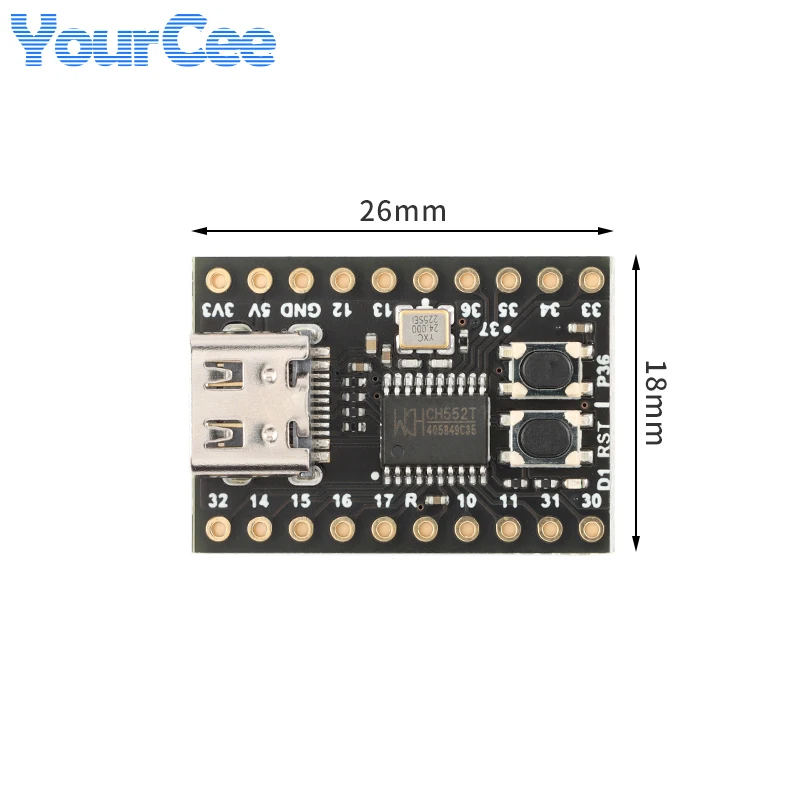

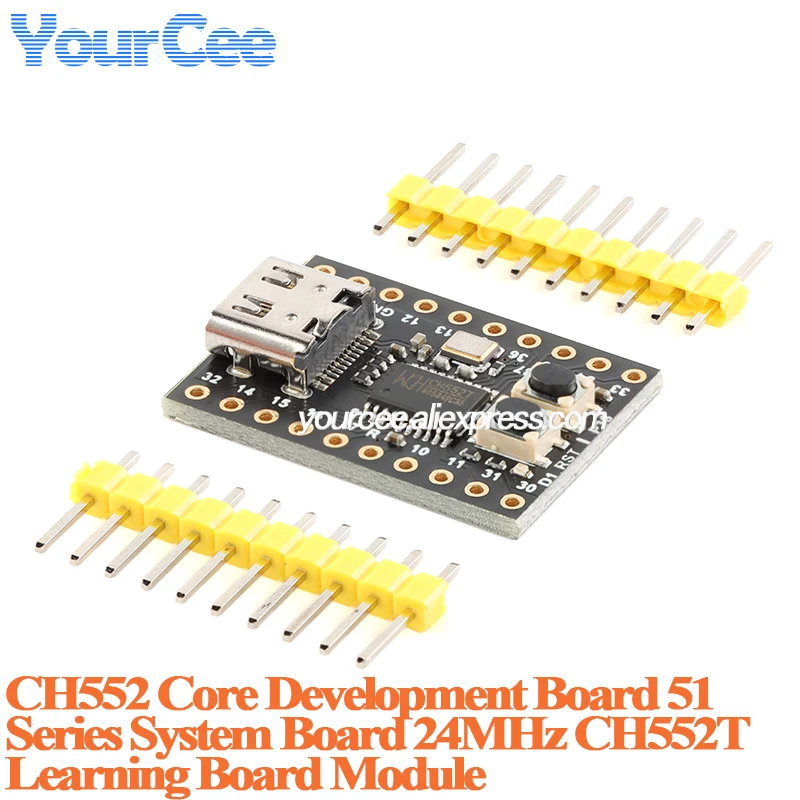

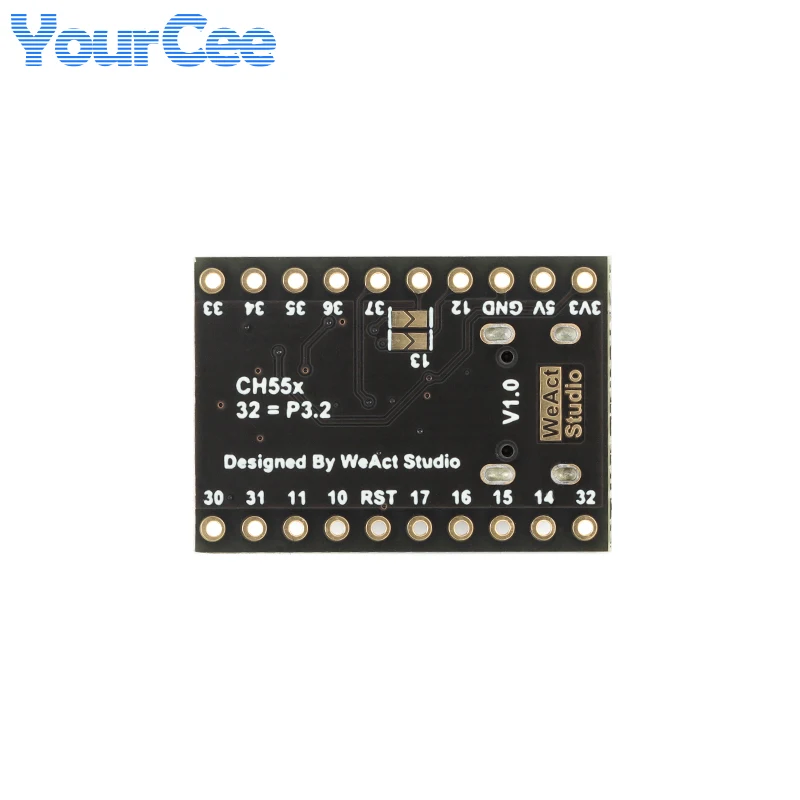

Tome CH552 como ejemplo para descargar USB:
1.Utilice una tapa corta o unas pinzas para conectar brevemente los dos pines siguientes y conecte la placa de desarrollo CH552 al USB de la computadora.
2.Seleccione serie de chips: haga clic en la página de pestaña "serie CH55X de 8 bits"
3.Seleccione el modelo de chip: seleccione "CH552" en la lista "modelo de chip"
4.Seleccione el método de descarga: seleccione "Descarga USB" en la lista "Método de descarga"
5.Descargar la configuración; En la columna "Configuración de descarga", configure la configuración de descarga
6.Seleccione el dispositivo de descarga: puede seleccionar el dispositivo especificado en la "lista de dispositivos USB": si el dispositivo está conectado a la PC, el software detectará
7.Si el IAP no está habilitado en la configuración de descarga, simplemente seleccione el archivo de descarga correspondiente para "archivo de programa de usuario"; Si el IAP está habilitado, debe seleccionar el archivo de descarga correspondiente para "archivo de programa AIP" y "archivo de programa de usuario".Luego haga clic en el botón "Descargar".
Características del producto
Admite conjunto de instrucciones RV32IMAC, multiplicación y división de hardware con SRAM de 32 KB y FLASH de 512 KB, admite ICP, ISP e IAP, admite actualización inalámbrica OTA, 2 incorporado.Transceptor RF de 4 GHz y control de banda base y enlace, compatible con BLE5.3, admite sensibilidad de recepción de 2 MBPS, 1 MBPS y 500 KBPS de 125 KBPS - 98 dBM programable + potencia de transmisión de 7 dBM que proporciona pila de protocolos y API de capa de aplicación con sensor de temperatura incorporado
RTC integrado, compatible con modos cronometrados y activados
Proporciona 2 juegos de HOST/DEVICIO USB 2.0 de velocidad completa
Proporciona botones táctiles de 14 canales
Proporcionar ADC de 14 canales y 12 bits
Proporciona 4 juegos de UART, 2 juegos de SPI, 12 canales de PWM, 1 canal de IIC40 GPIO, de los cuales 4 admiten 5V
Entrada de señal
Soporte mínimo para voltaje de fuente de alimentación de 1,7 V
Unidad de cifrado y descifrado AES-128 integrada, ID único del chip

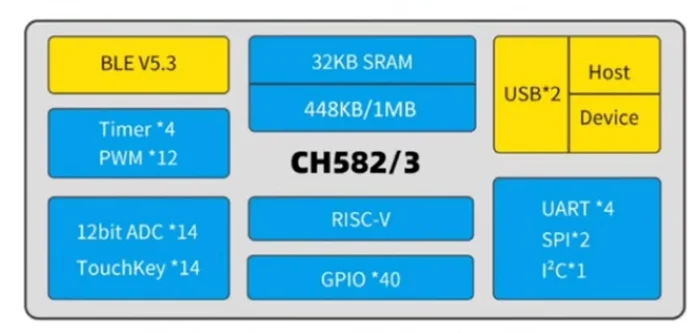

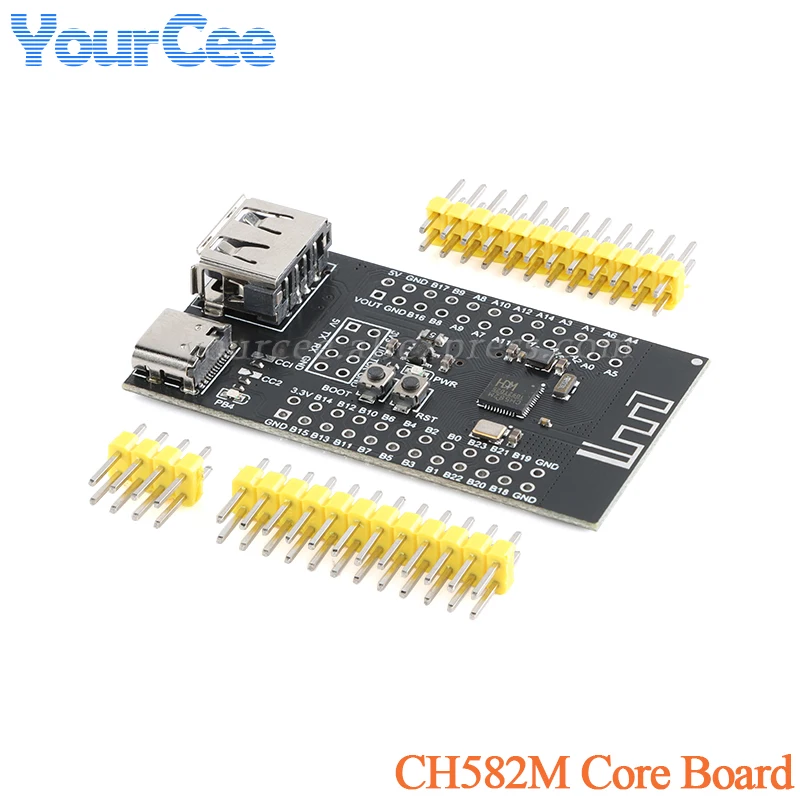

Descripción general del chip
CH582/3 es un microcontrolador RISC de 32 bits con comunicación inalámbrica BLE integrada. En la integración del chip del módulo de comunicación Bluetooth BLE de bajo consumo de 2 MBPS, 2 hosts USB de velocidad completa y controladores de dispositivos y transceptores, 2 SPI, 4 puertos serie, ADC, módulo de detección de botones táctiles, RTC y otros recursos periféricos ricos.
