Descripción
Descripción:

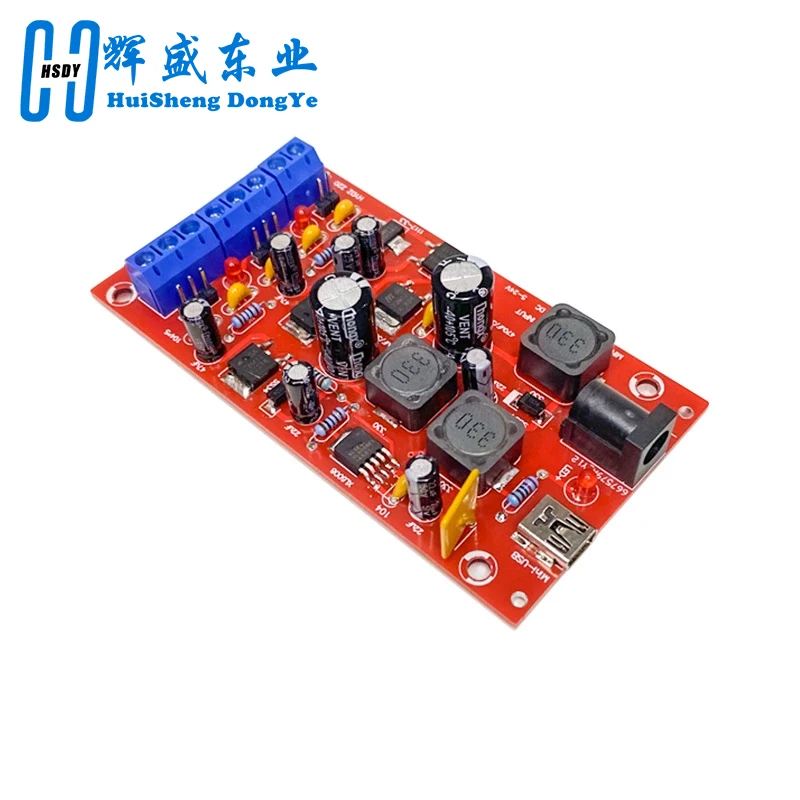

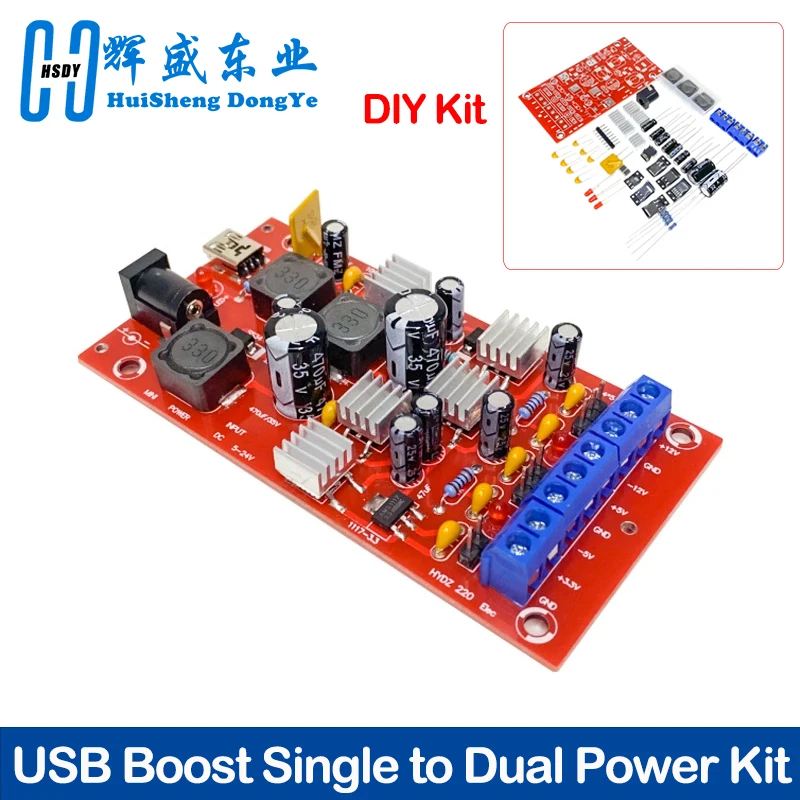

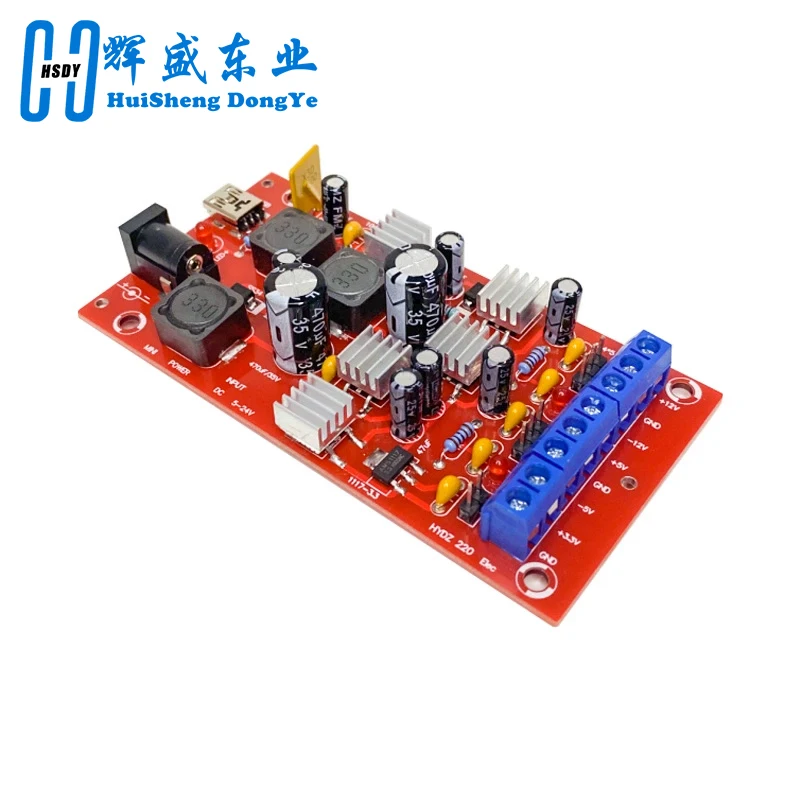

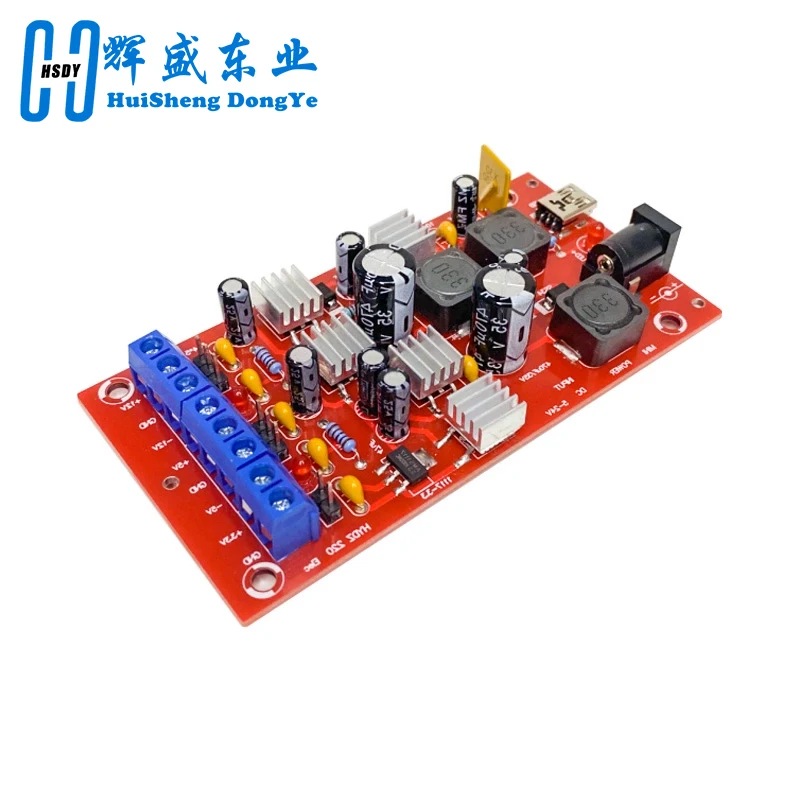

Este circuito tiene una amplia gama de entradas de fuente de alimentación única (5-24 V, si la corriente de salida es pequeña, use baterías de litio de 3,7 V como entrada también puede proporcionar salida normal), luego convertirlo en múltiples convertidores de salida regulados positivos y negativos.Es adecuado para la mayoría de las pruebas electrónicas requeridas.
Característica:
Tamaño mini, cómodo de usar.
Voltaje de entrada de amplio rango único: 5-24 V CC.
Con interfaz mini USB, la entrada con protección limitadora de corriente.
Salida dual de voltaje regulado lineal multicanal.
Puede satisfacer la mayoría de las necesidades de experimentos.
Nota:
1.De acuerdo con los requisitos de potencia de salida, seleccione la potencia de entrada con una corriente de salida suficiente o es posible que no arranque.Potencia de salida=voltaje de salida de varios cuartos * corriente de salida total, la potencia de entrada debe ser al menos Potencia de salida /0,9.Por ejemplo, una fuente de alimentación estándar de 5 V, 1 A, y para alimentar la unidad puede proporcionar hasta aproximadamente 4,5 W de potencia de salida.
2.La potencia de salida total de la máquina no debe exceder los 10 W, cuando una salida única puede proporcionar una corriente alta a corto plazo, pero esta vez debe prestar atención a la temperatura del disipador de calor, no demasiado alta para no dañar el IC.Si no tiene experiencia, controle la corriente de salida de cada canal a menos de 0,2 A.Una corriente de salida excesivamente grande puede causar daños al sobrecalentamiento del IC.
3.Cada salida del IC tiene protección, pero evite un cortocircuito, todas las conexiones del cableado de salida deben completarse y luego encender la alimentación.
Especificación:
Voltaje de entrada: 5-24 V CC
Voltaje de salida: + 12 V, -12 V, + 5 V, -5 V, +3,3 V.
Corriente de salida: 300 mA (por canal)
Tamaño de la placa PCB: 98*50mm
Paquete incluido:

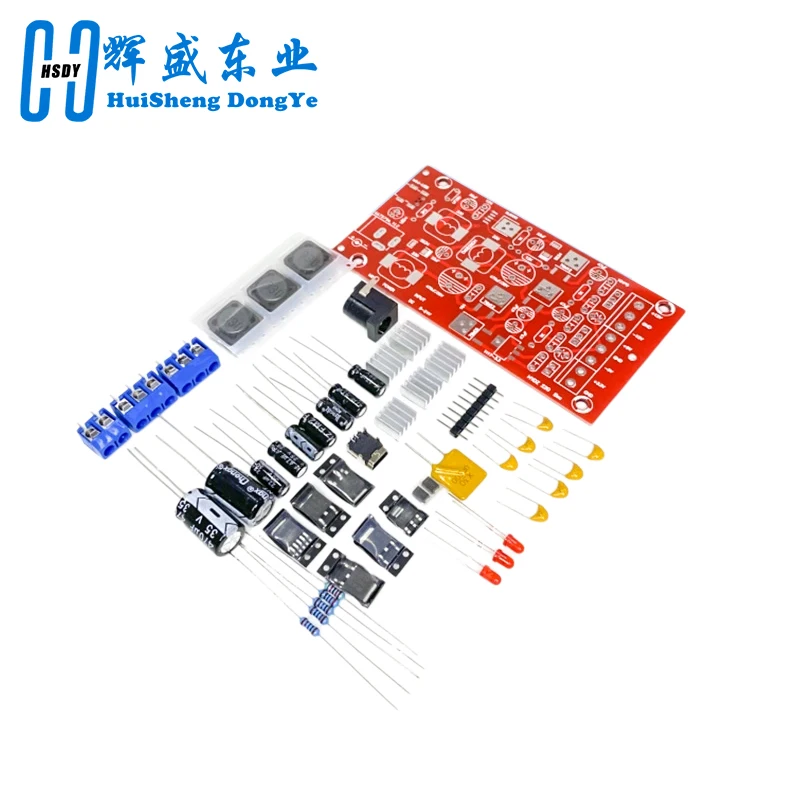

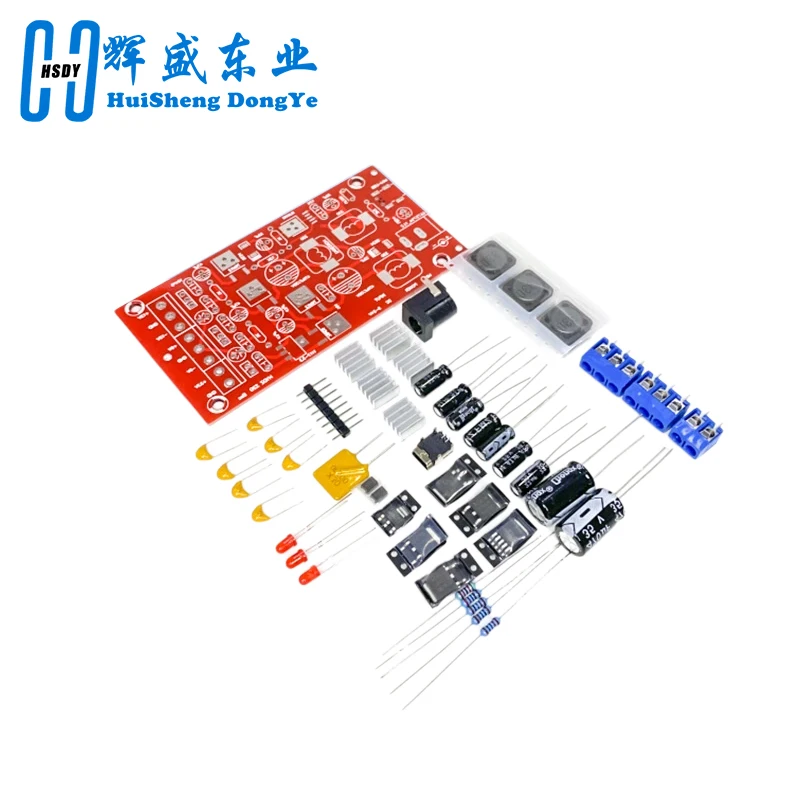

1 * Kit de bricolaje de fuente de alimentación regulada lineal
