Descripción
Características:

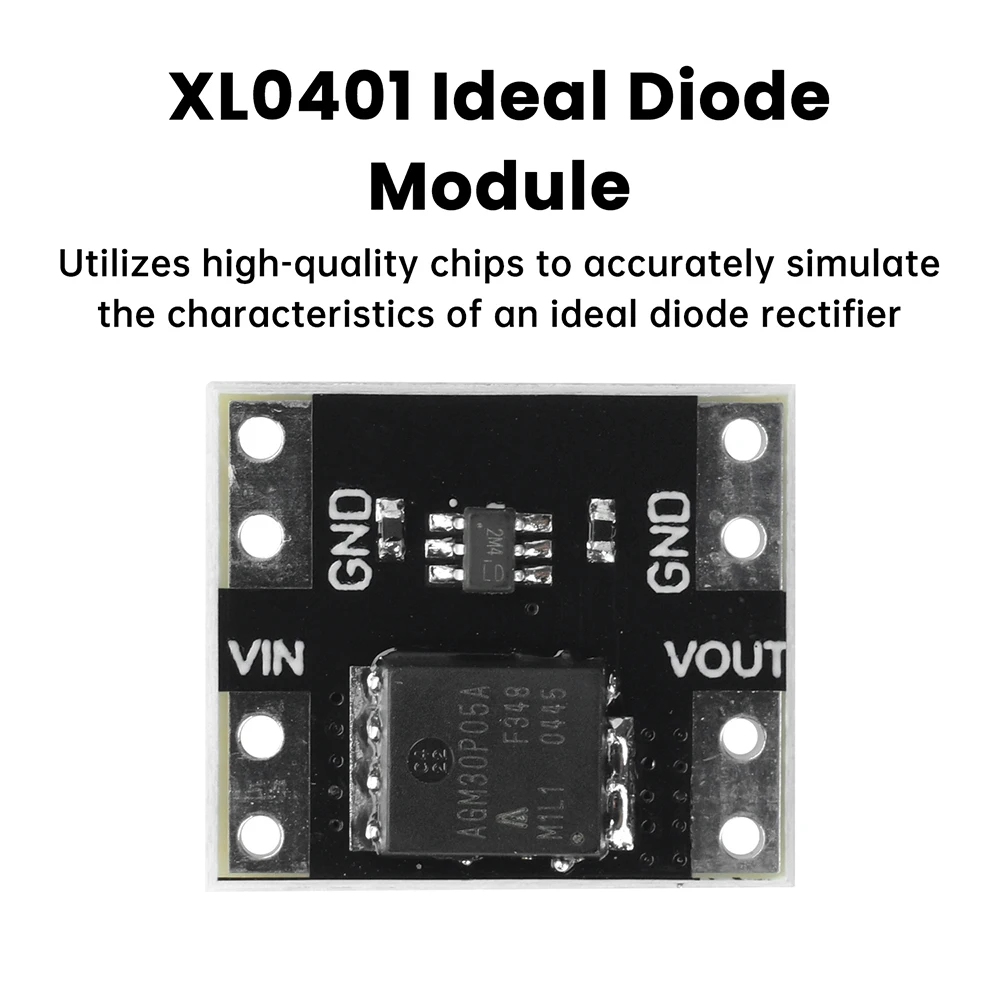

1.Utilizando chips de alta calidad para simular con precisión las características de los rectificadores de diodo ideales
2.Proporcionar soluciones de rectificación de baja potencia y alta eficiencia para mejorar la eficiencia de carga.

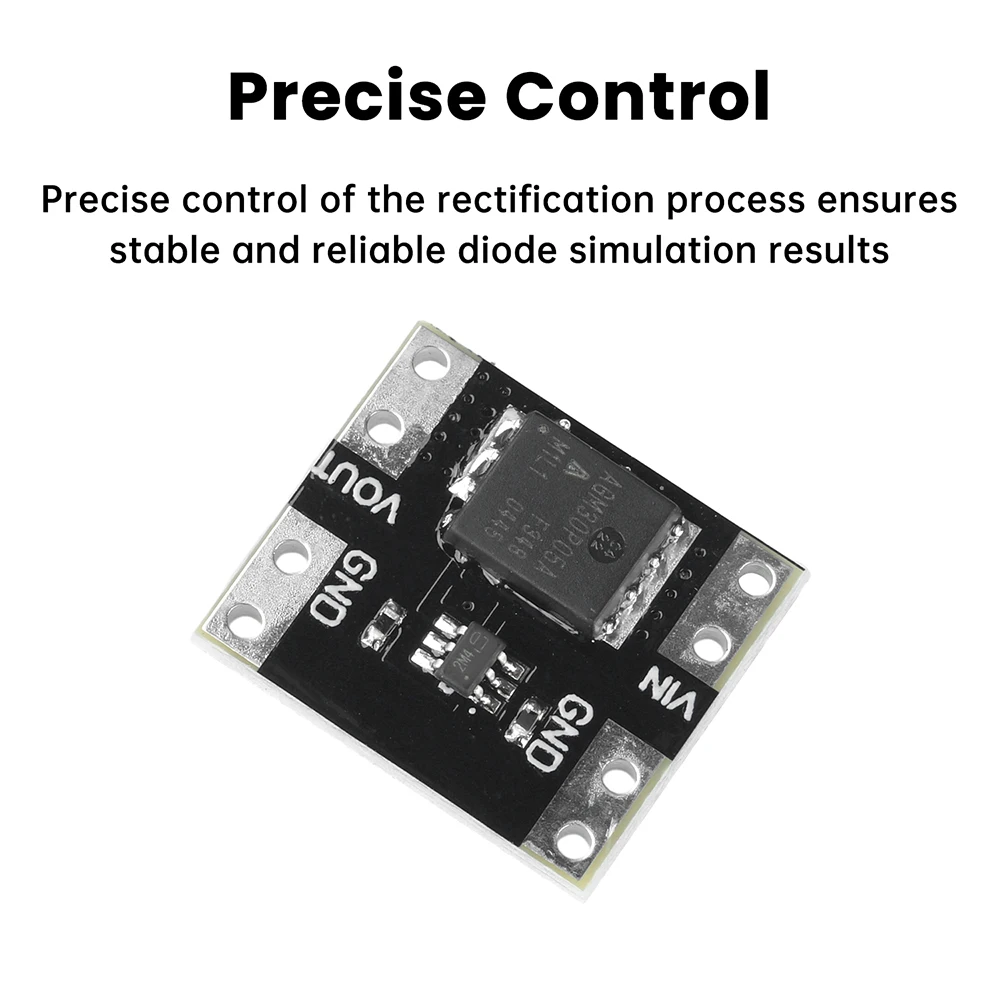

3.Controle con precisión el proceso de rectificación para garantizar resultados de simulación de diodo estables y confiables.
4.Amplia entrada de voltaje para cumplir con los requisitos de rectificación de diferentes escenarios de administración de energía

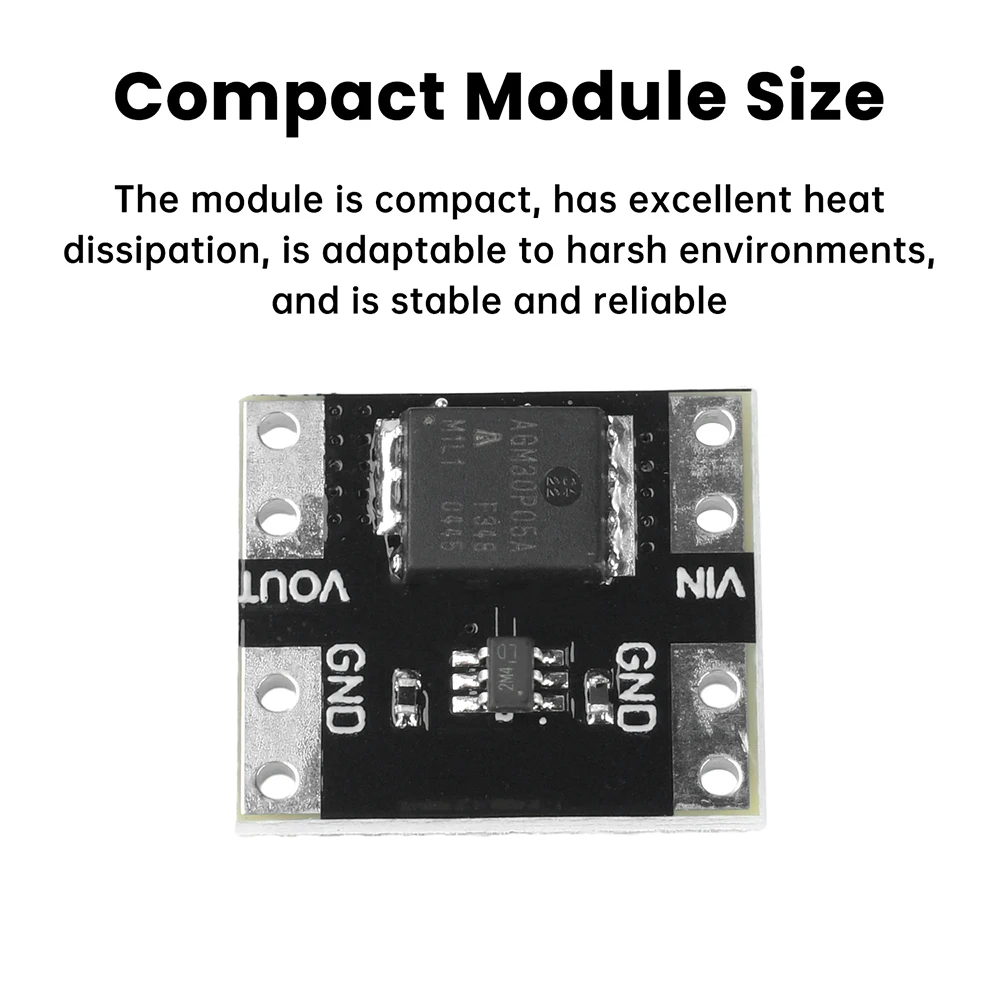

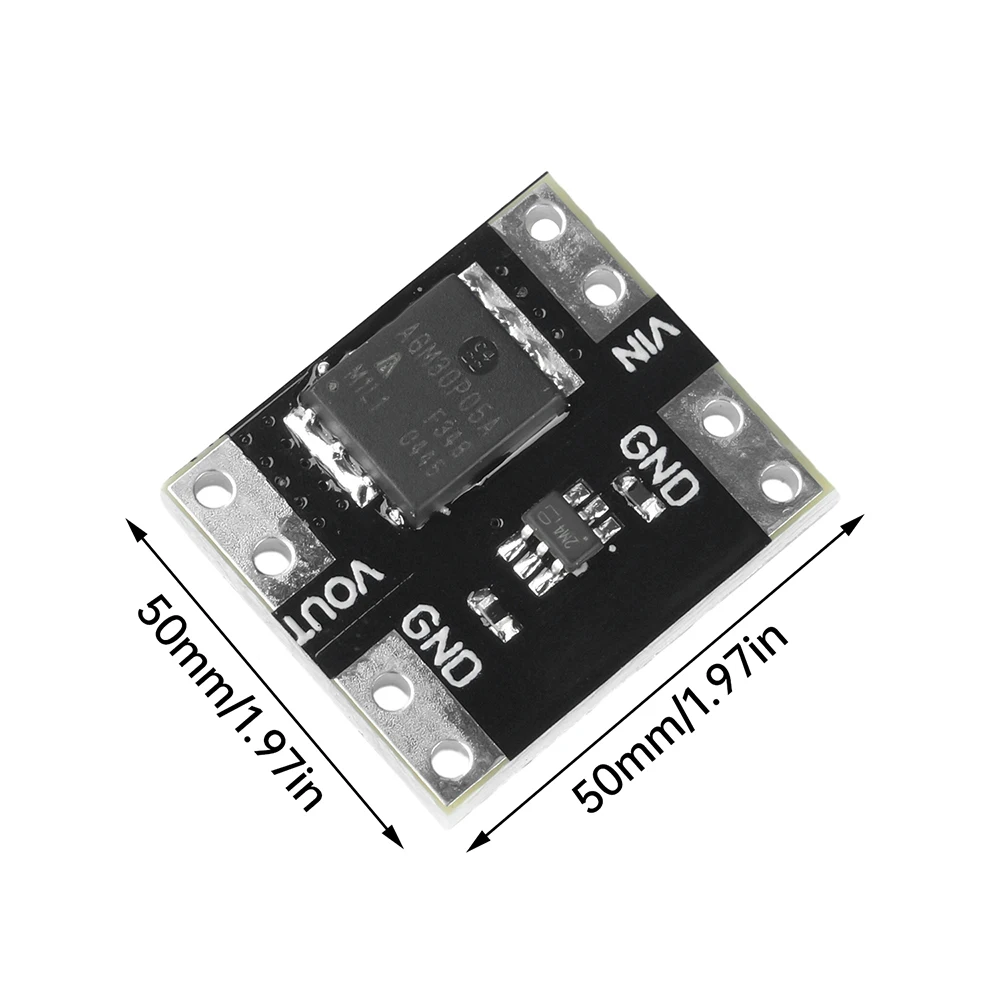

5.El módulo tiene un tamaño compacto, excelente rendimiento de disipación de calor, se adapta a entornos hostiles y es estable y confiable.
Voltaje de funcionamiento: 3-26 V
Corriente de trabajo: 12V, 25℃, sin medidas de disipación de calor, ≤ 10A (prueba de larga distancia de 10A durante 30 minutos)
12V 25℃ disipador de calor+refrigeración por aire ≤ 15A (prueba de larga distancia de 15A durante 30 minutos)
Corriente estática: 130ua (12 V sin carga)
Método de posicionamiento: Fijación de soldadura

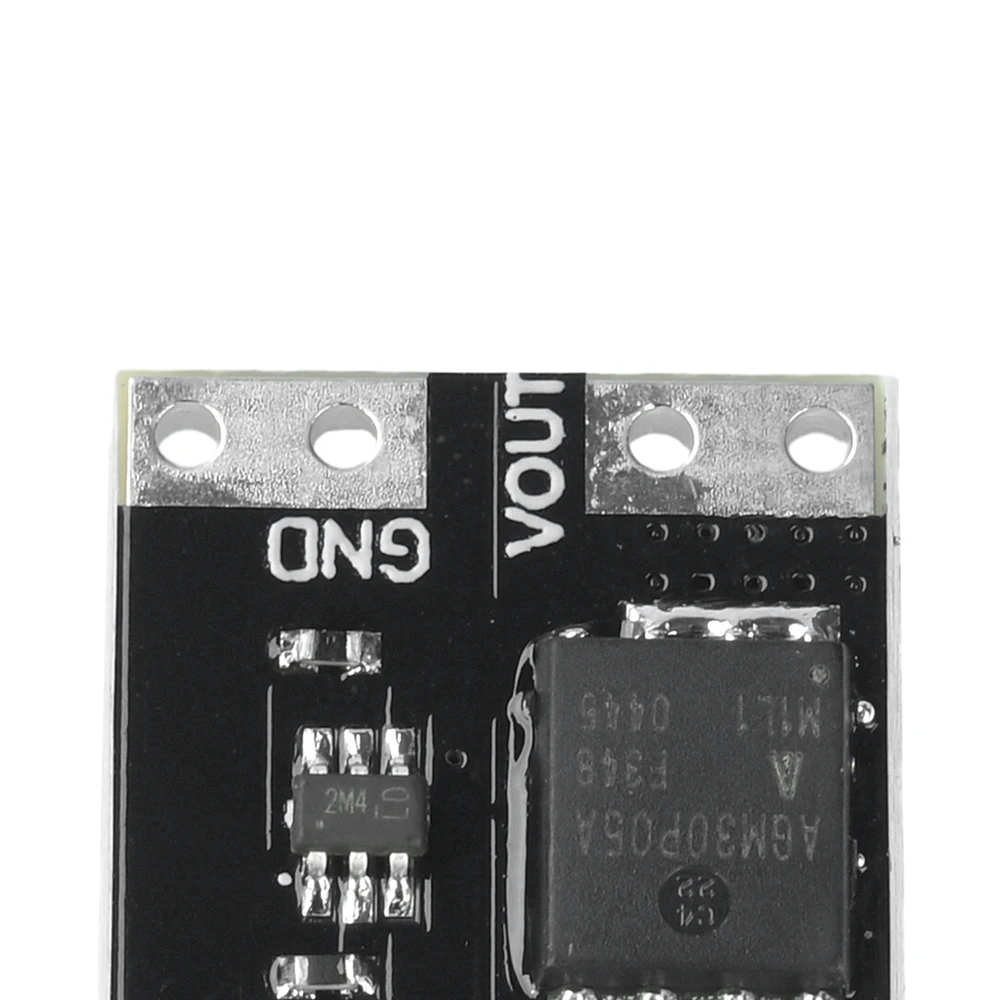

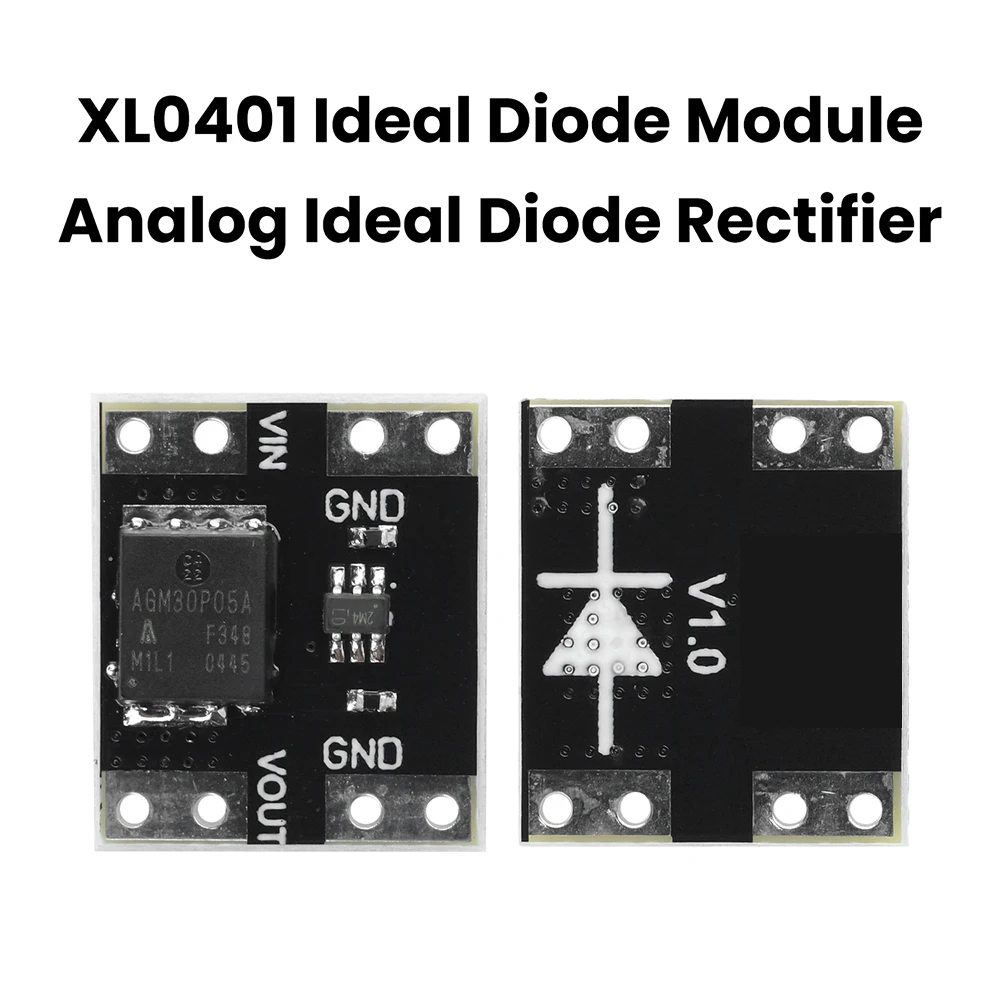

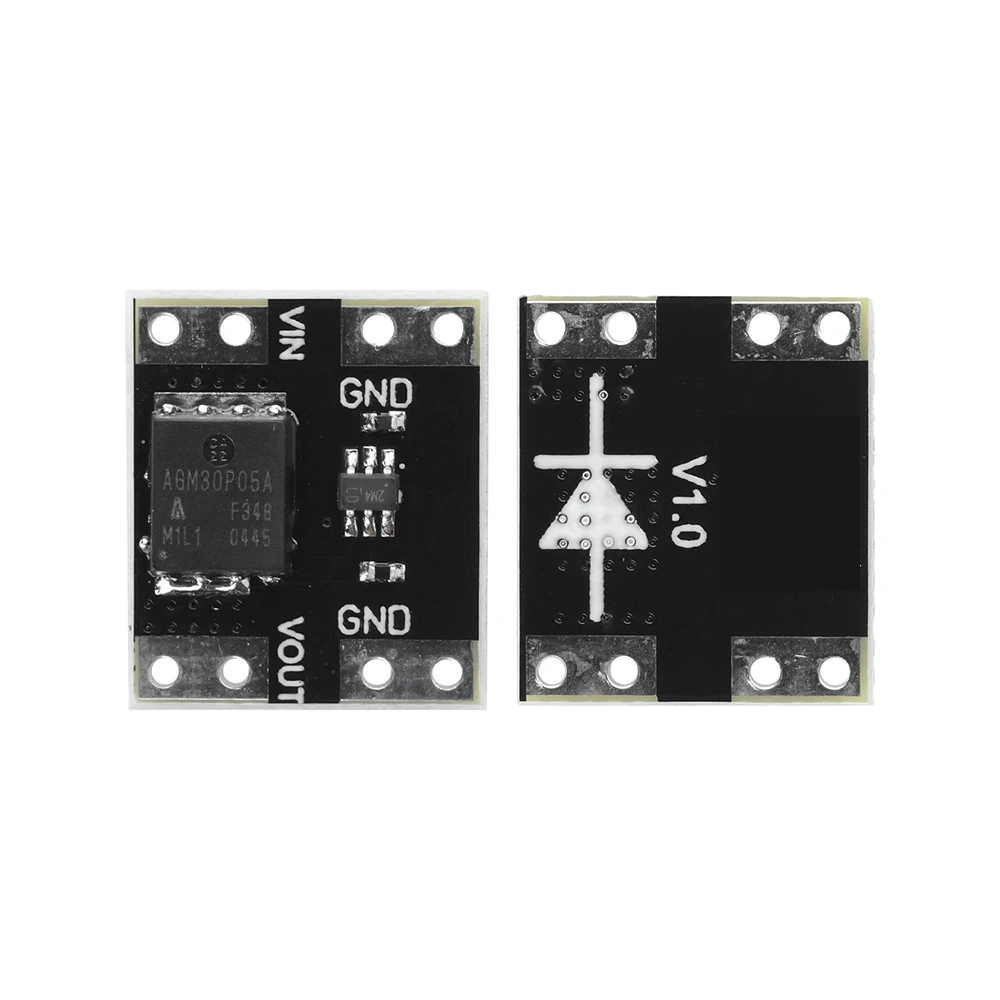

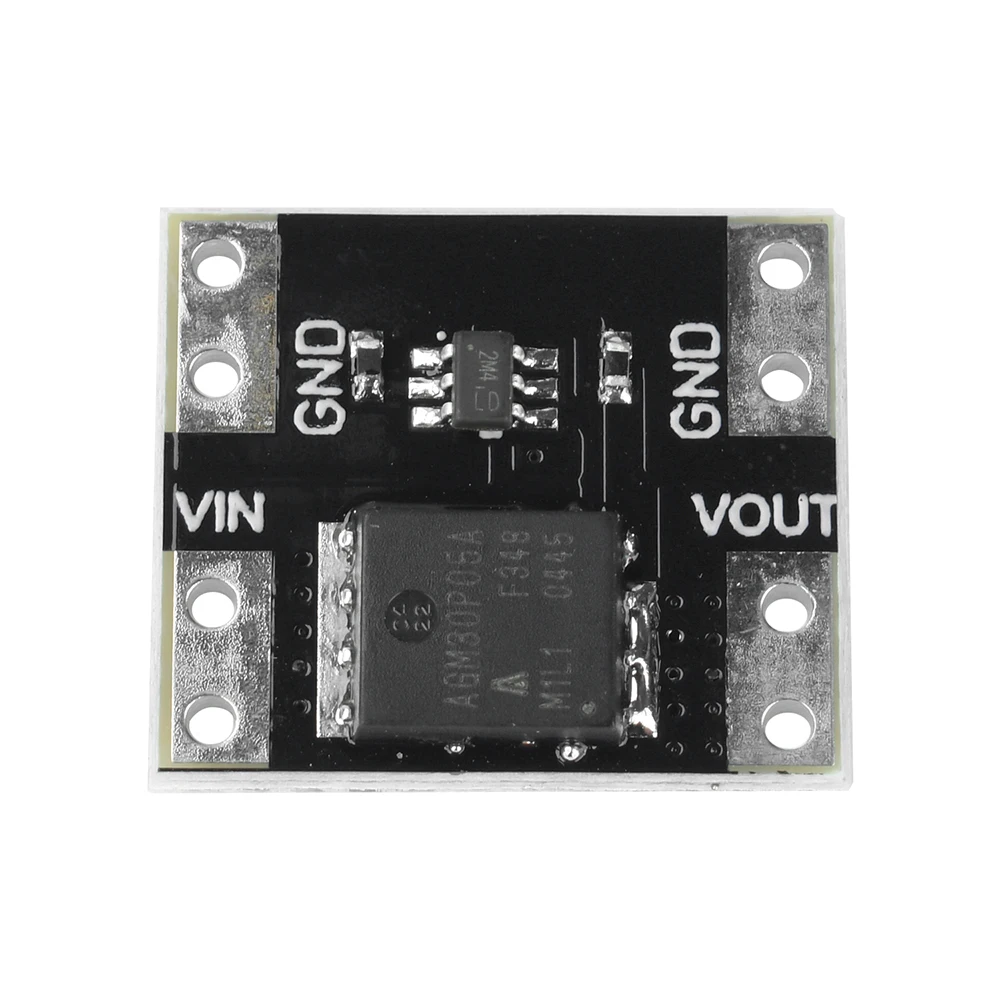

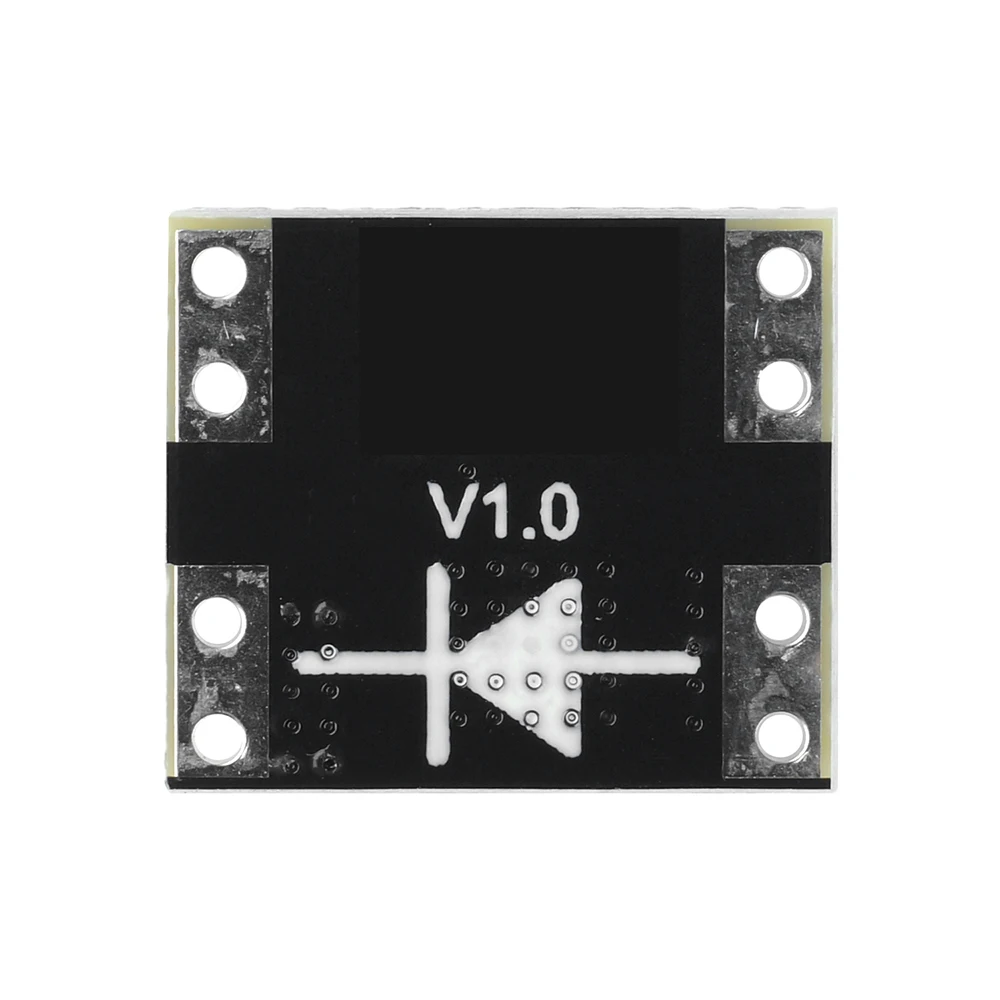

El módulo de diodo ideal XL0401 utiliza un chip dedicado para simular un rectificador de diodo ideal.El módulo adopta un MOS de baja resistencia interna, que reduce la caída de voltaje durante el funcionamiento de alta corriente y evita la caída de alto voltaje de 0,7 V de los diodos normales.La reducción de la caída de voltaje también reduce en gran medida el calentamiento.Cuando un diodo Schottky de 0,3 V funciona con una corriente de 10 A, el consumo de energía de calefacción es de 3 W (lo cual en realidad es mucho más grande).Se probó que el diodo ideal XL0401 funciona con una corriente de 10 A, con una caída de voltaje de aproximadamente 100 mV y un consumo de energía de calefacción de aproximadamente 1 W.

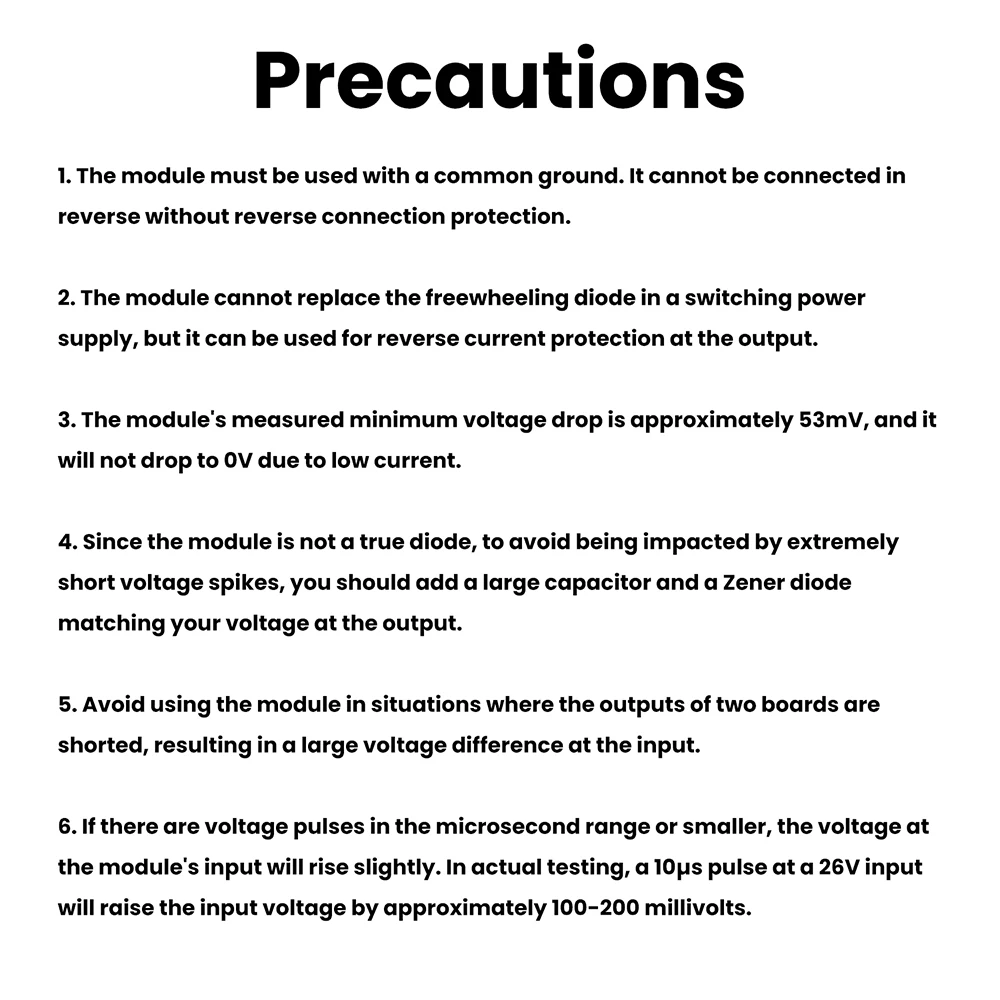

1.El módulo debe usarse en el mismo terreno y no se puede invertir sin protección inversa.
2.El módulo no puede reemplazar el diodo de rueda libre en la fuente de alimentación conmutada, pero puede usarse como antirreflujo en el extremo de salida.

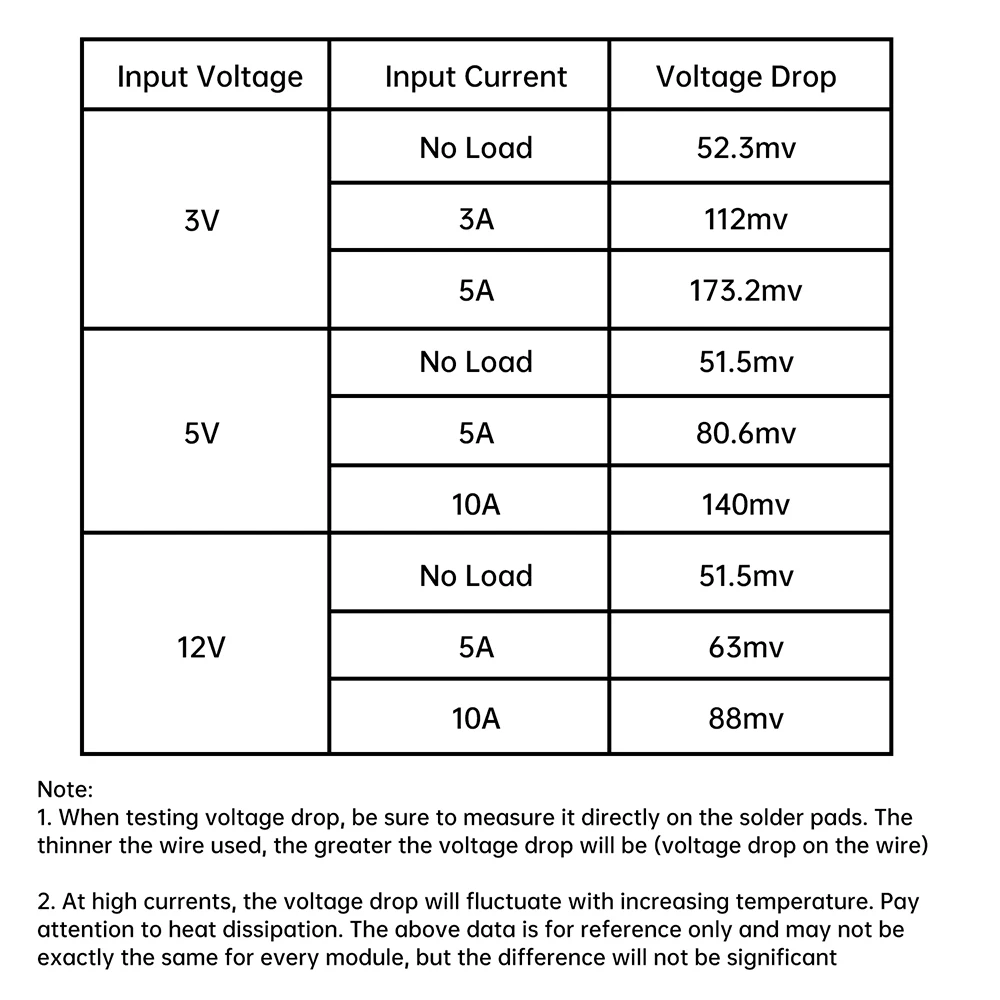

3.La caída de voltaje mínima medida del módulo es de aproximadamente 53 mv y no caerá a 0 debido a la baja corriente.
4.Como el módulo no es un diodo real, para evitar el impacto de pulsos de pico extremadamente cortos, debe agregar un condensador grande y un diodo regulador de voltaje que coincida con su voltaje en el terminal de salida.
5.Evite usarlo en situaciones en las que la diferencia de voltaje de entrada es demasiado grande cuando dos placas están en cortocircuito.
Si hay pulsos de voltaje de nuestro nivel o más pequeños en el voltaje, el voltaje en el terminal de entrada del módulo experimentará un ligero aumento.En las pruebas reales, un pulso de 10us de entrada de 26 V hará que el voltaje del terminal de entrada aumente aproximadamente una o doscientos milivoltios.
El paquete incluye:
5/10 Uds x XL0401 simulación de diodo Ideal módulo de diodo rectificador 3V-26V 5,5 mΩ placa MOS de resistencia interna baja
