Resistencia
Descripción

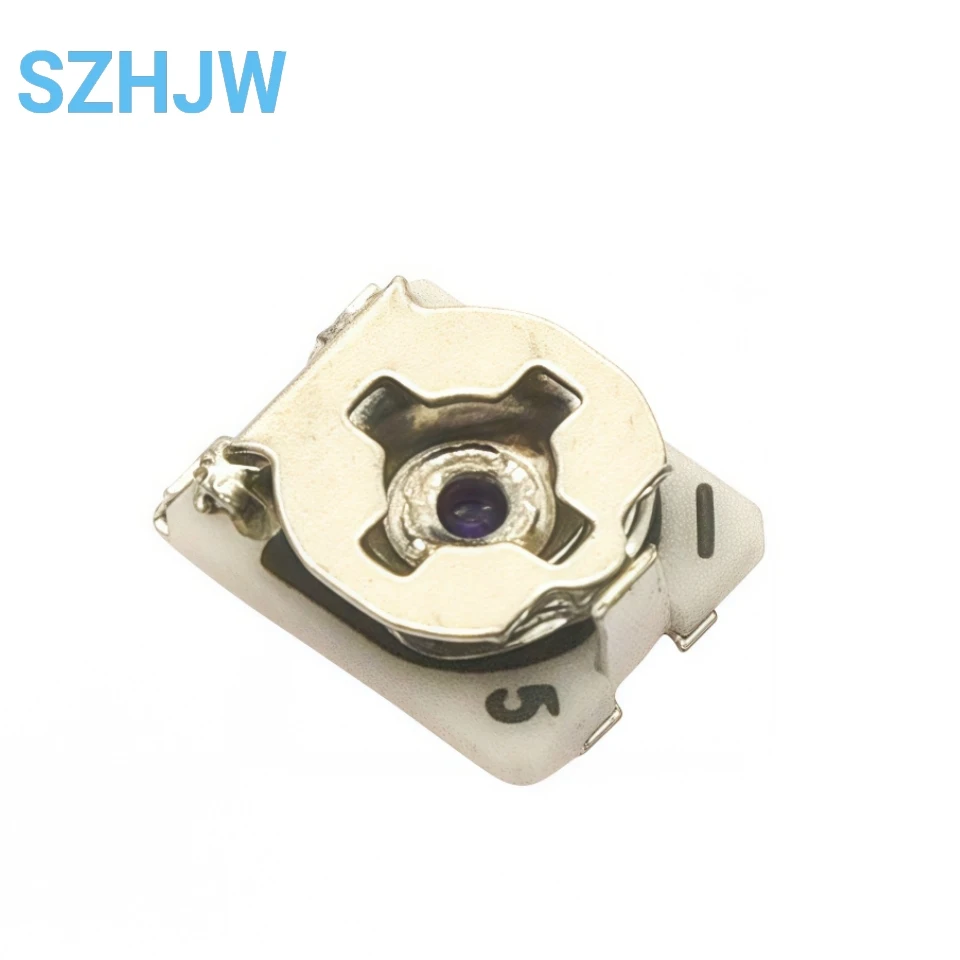

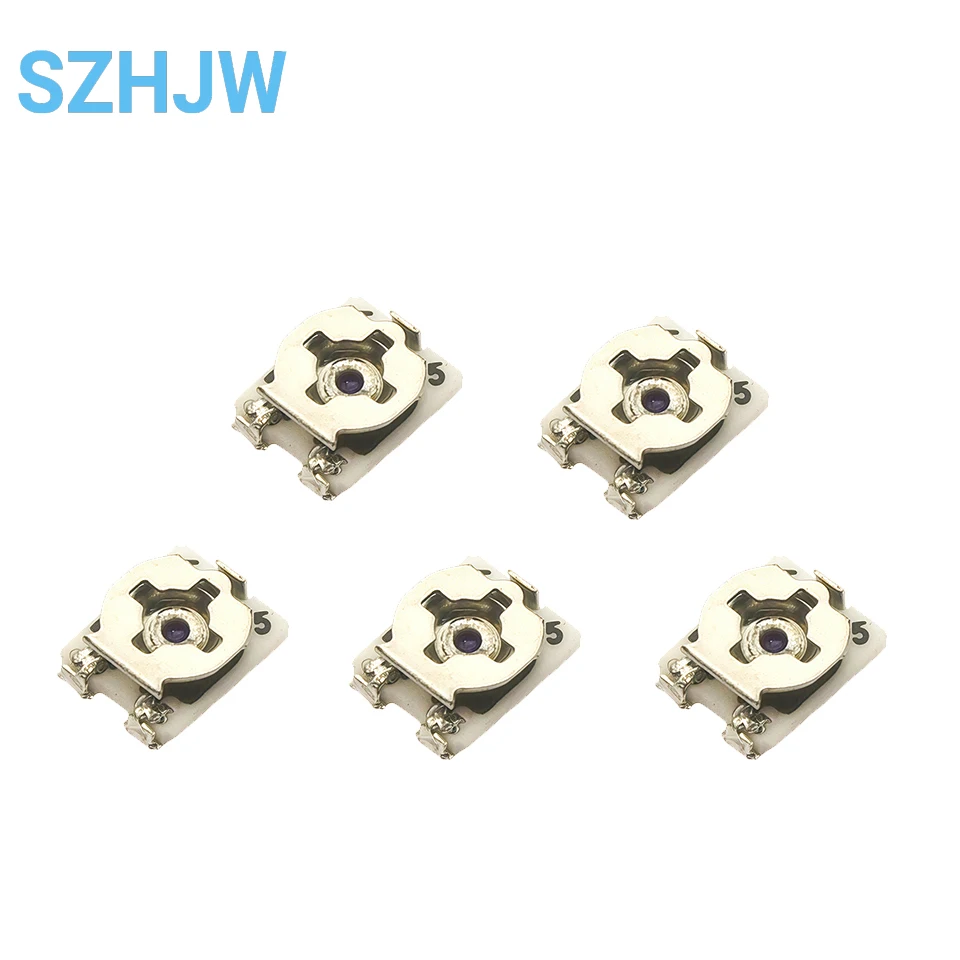

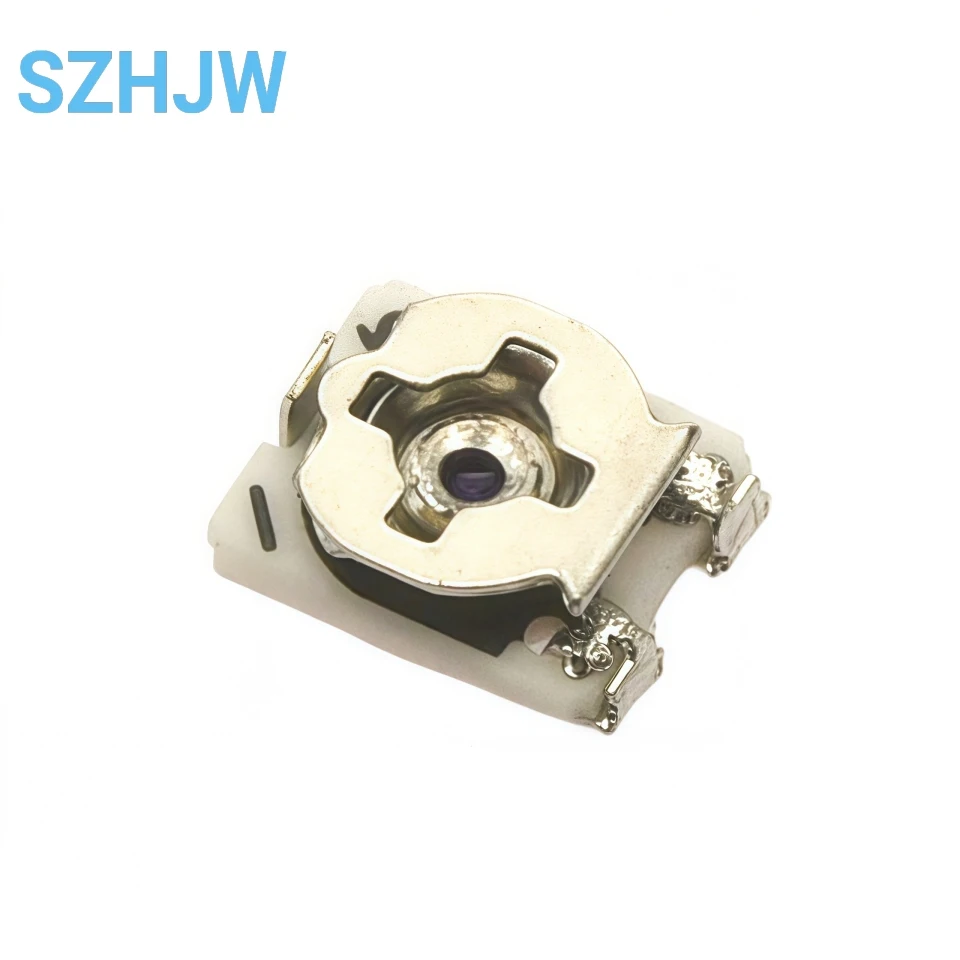

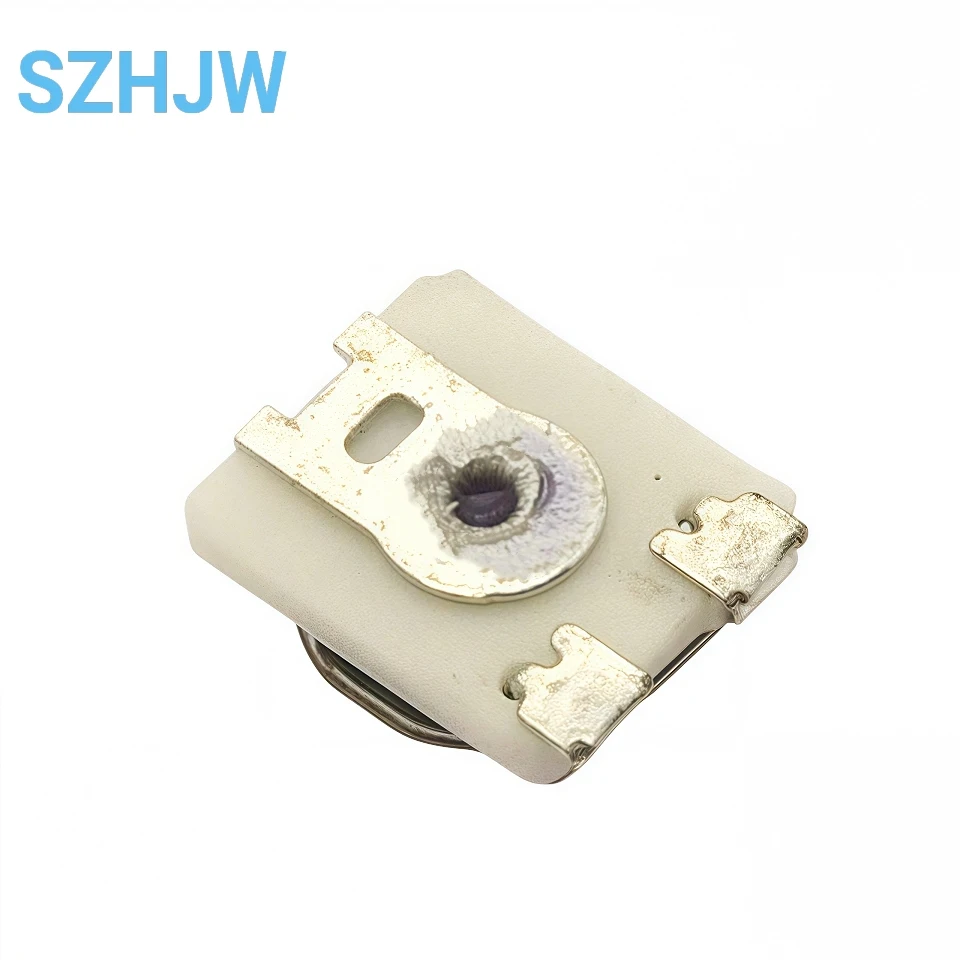

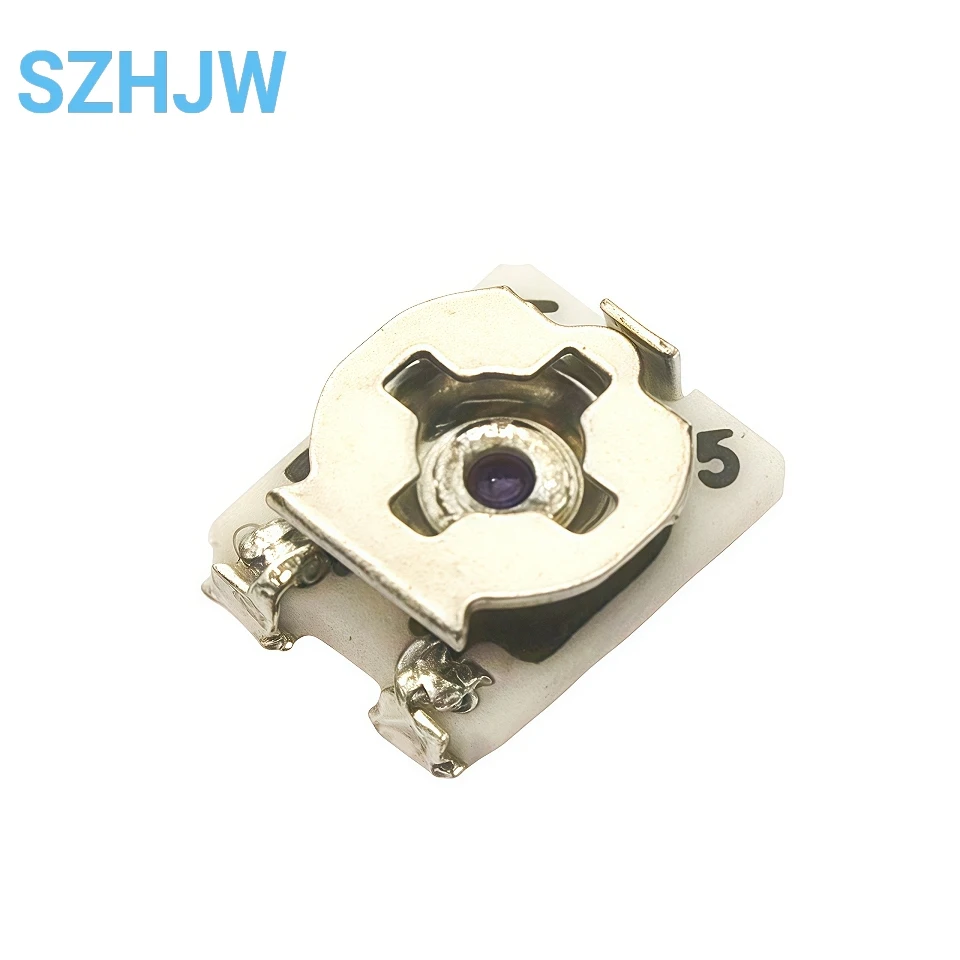

Nombre: Resistencia ajustable de montaje en superficie (resistencia variable/resistencia de ajuste fino/potenciómetro de ajuste fino)
■ Tamaño:Comúnmente conocido como 3*3 mm, tamaño real: largo 3,8* ancho 3,7* espesor 1,2 mm
■ Nota:Este producto es 270°±20°
■ Apariencia:El rango de resistencia total horizontal en forma de cruz es de 100 Ω a 1 MΩ
■ Error: +-25%
■ Linealidad:Línea recta (B)
■ Potencia:0,15W (70°C)
■ Tensión de funcionamiento:Menos de 50V
■ Vida rotacional:Después de 20 rotaciones, el cambio del valor de resistencia está dentro de ±15%.
■ Coeficiente de temperatura:±250 ppm/°C
■ Ruido de rotación:Menos del 5% del valor de resistencia indicado
■ Ángulo de rotación: 270°
■ Par: Par:20-200 gf.cm
■ Temperatura de funcionamiento:-25 grados a +100 grados
■ Resistencia a altas temperaturas:Después de colocarse en un ambiente con una temperatura de 70 grados durante 500 horas, el valor de resistencia cambia en ±5%.Resistencia a la humedad: Después de colocarse en un ambiente con una temperatura de 60 grados y una humedad relativa del 90-95% durante 500 horas, el valor de resistencia cambia en ±5%.
■ Temperatura de soldadura:240°C
■ Tiempo de soldadura: 5 segundos.Las especificaciones se distinguen por los valores de resistencia.Los valores de resistencia estándar son los siguientes:100R, 200R, 220R, 300R, 470R, 500R, 680R, 1K, 2K, 2,2K, 3K, 3.3K, 4.7K, 5K, 6,8K, 10K, 20K, 22K, 30K, 33K, 47K, 50K, 68K, 100K, 200K, 220K, 300K, 3 30K, 470K, 500K, 680K, 1M.
■Los modelos comunes son los siguientes
VG039NCHXTB101 (100Ω) VG039NCHXTB102 (1KΩ) VG039NCHXTB103 (10KΩ)
VG039NCHXTB104(100KΩ) VG039NCHXTB105(1MΩ) VG039NCHXTB201(200Ω)
VG039NCHXTB202(2KΩ) VG039NCHXTB203(20KΩ) VG039NCHXTB223(22KΩ)
VG039NCHXTB204(200KΩ) VG039NCHXTB301(300Ω) VG039NCHXTB302(3KΩ)
VG039NCHXTB303(30KΩ) VG039NCHXTB304(300KΩ) VG039NCHXTB501(500Ω)
VG039NCHXTB502(5KΩ) VG039NCHXTB503(50KΩ) VG039NCHXTB504(500KΩ)
