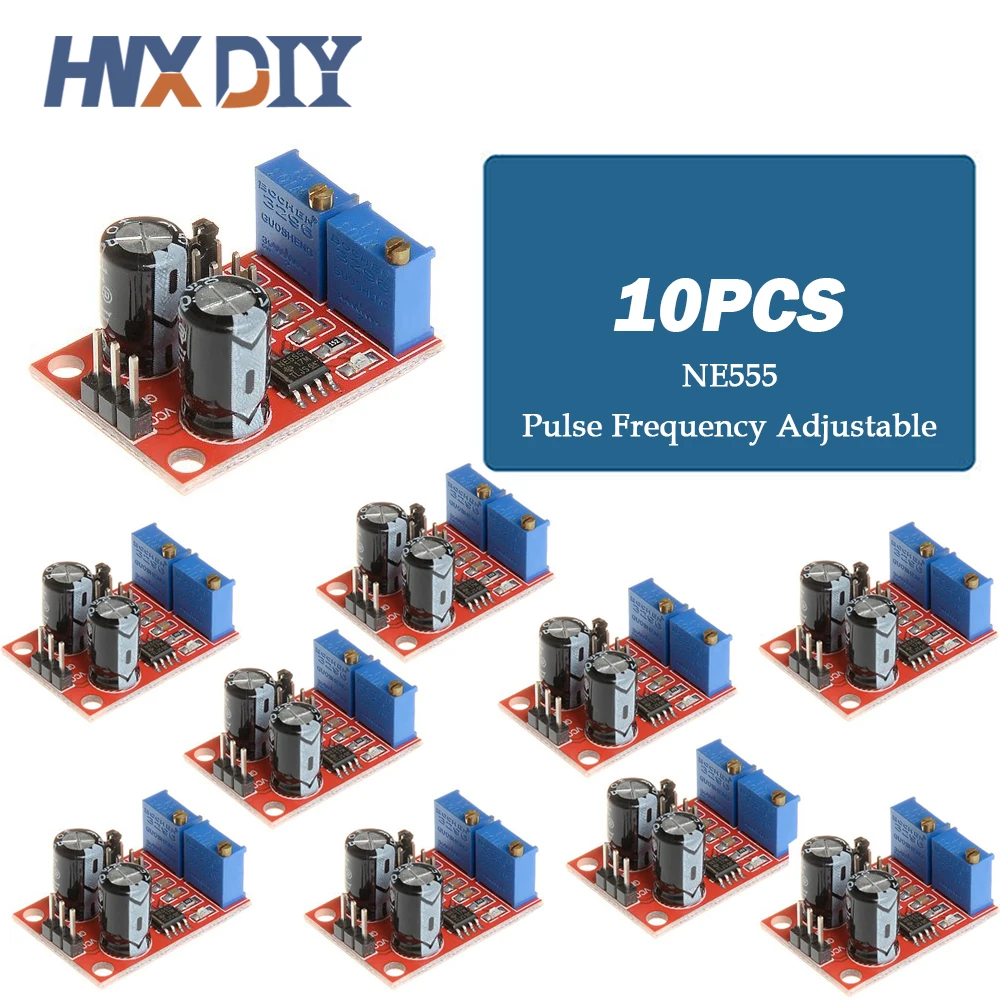

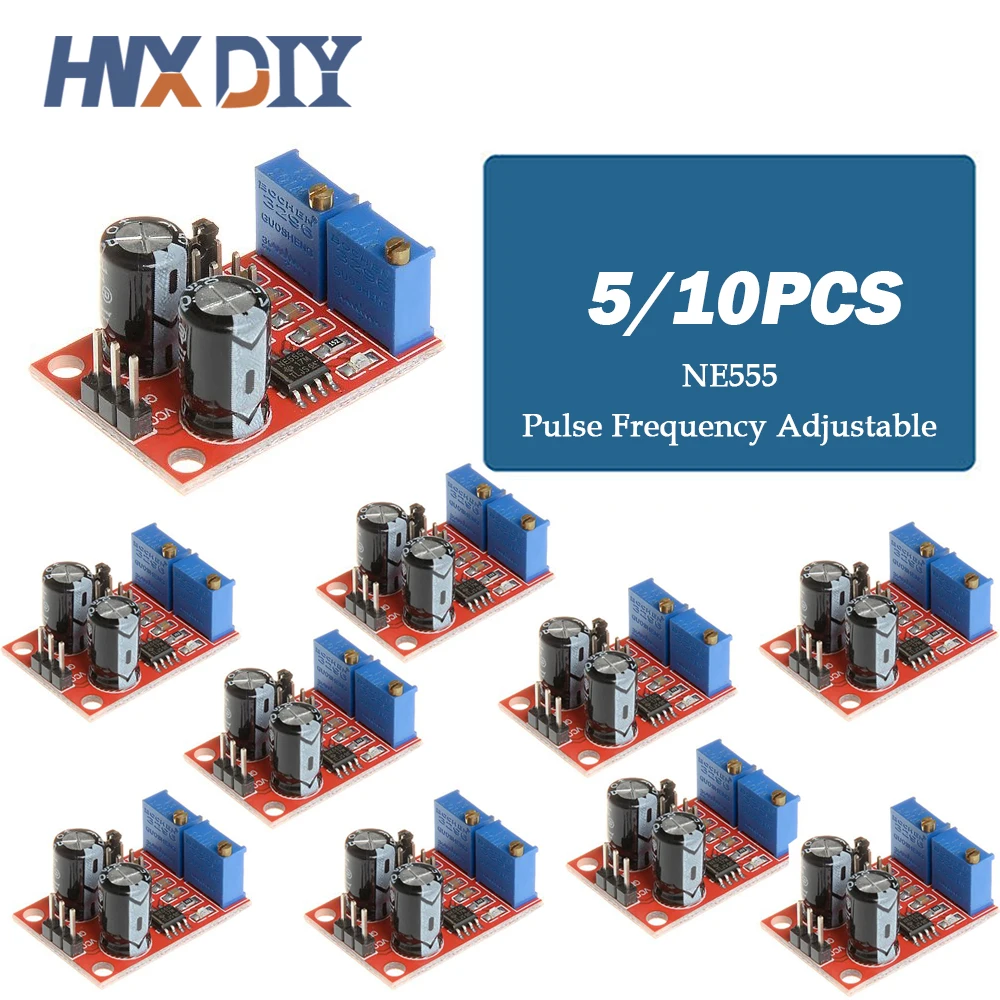

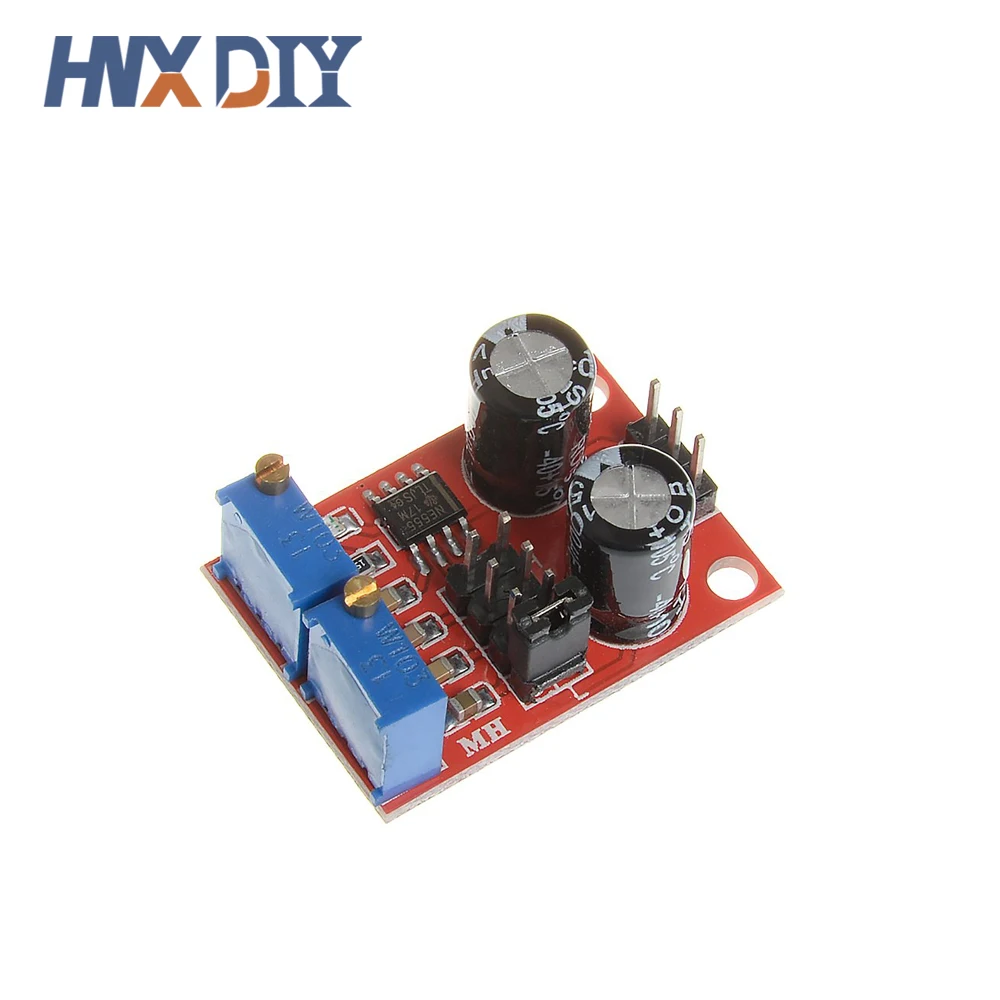

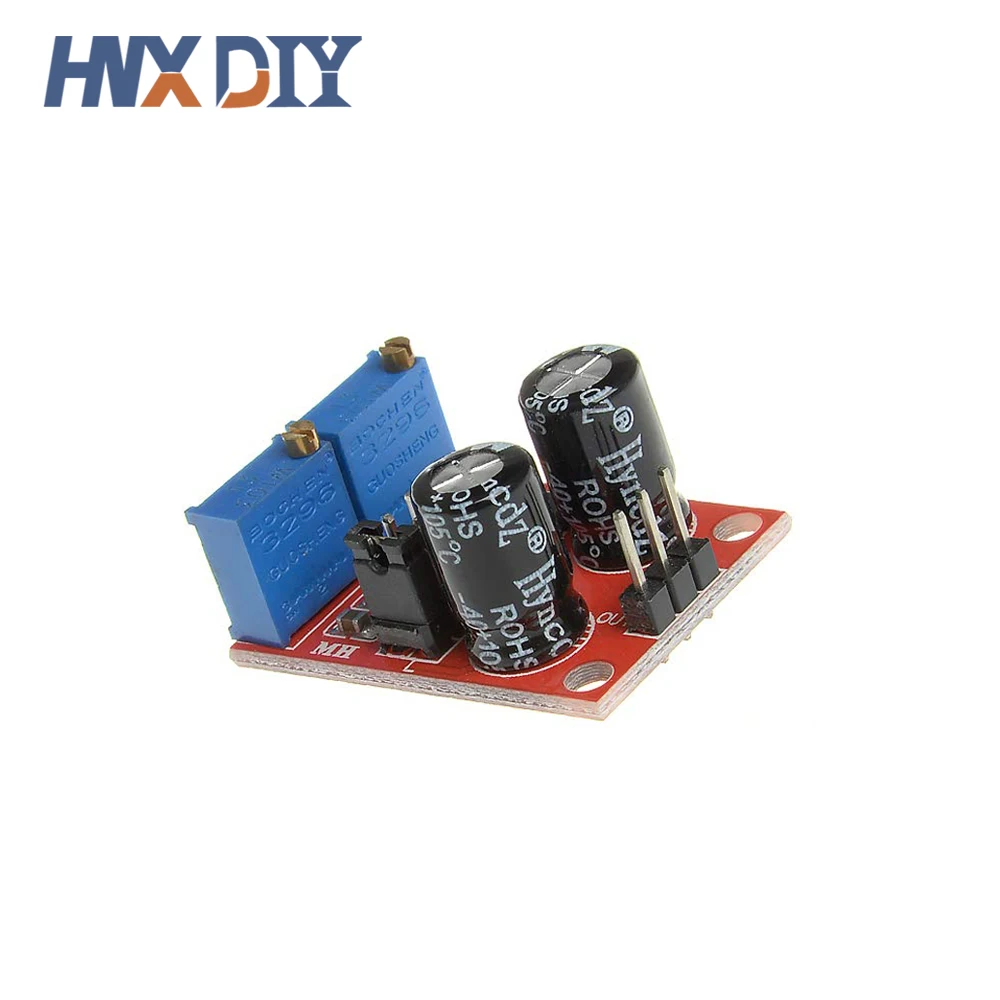

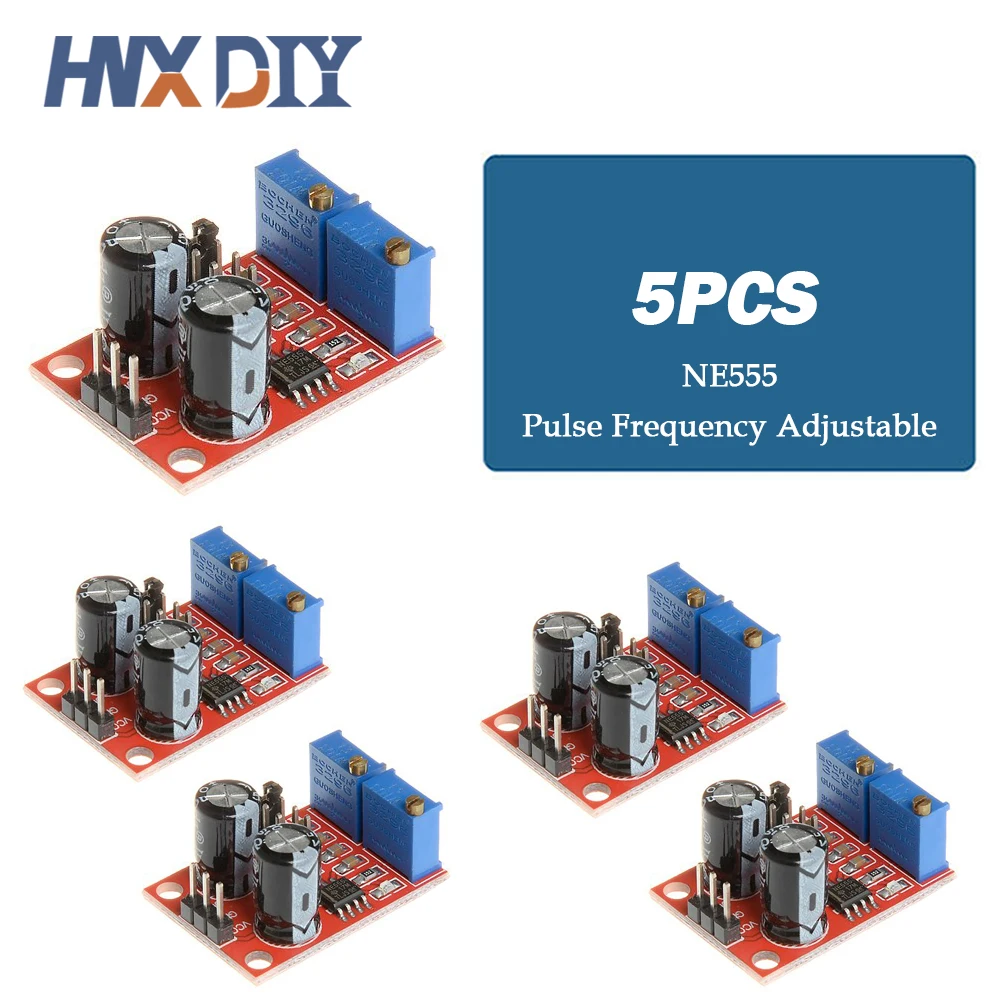

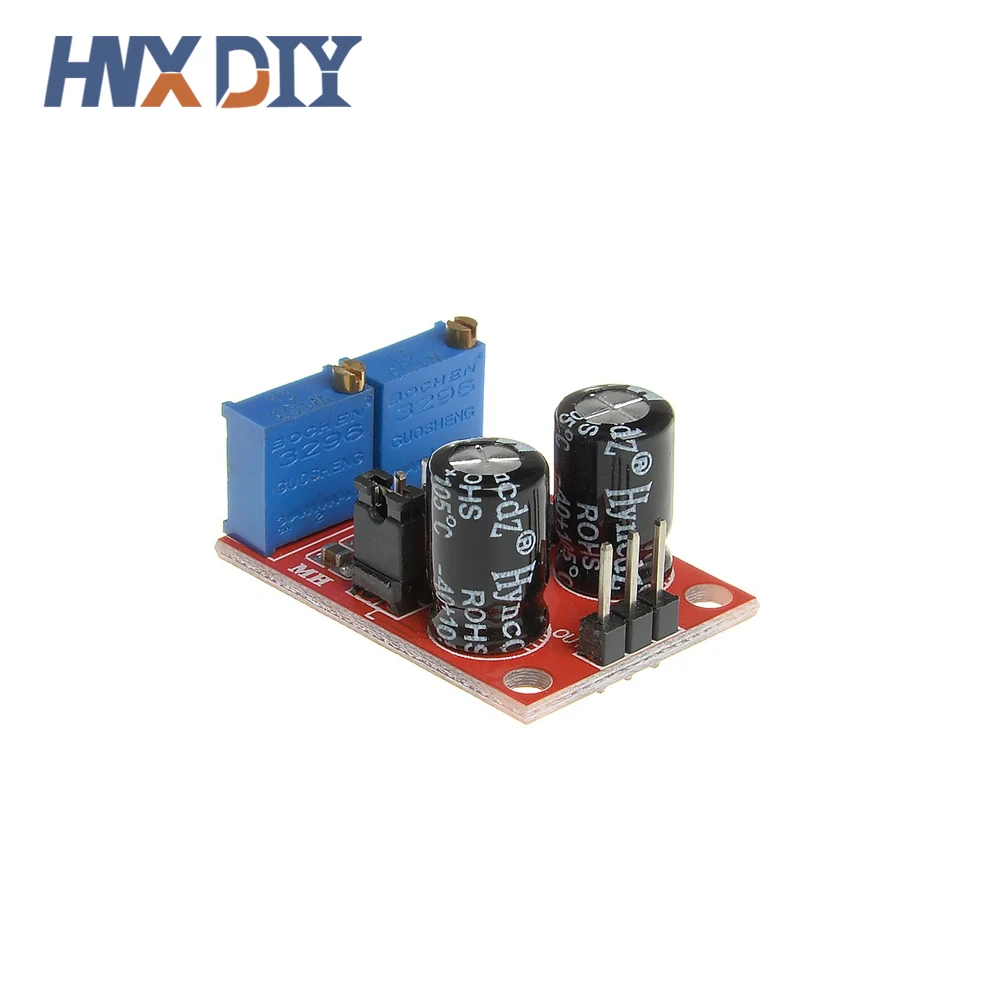

5/10 Uds NE555 ciclo de trabajo de frecuencia de pulso módulo ajustable generador de señal de onda cuadrada 5V-12V controlador de Motor paso a paso ne 555

5/10 Uds NE555 Módulo ajustable de ciclo de trabajo de frecuencia de pulso generador de señal de onda cuadrada 5V-12V controlador de Motor paso a paso ne 555

Característica:
Se utiliza como generador de señales de onda cuadrada que genera una señal de onda cuadrada utilizada para el desarrollo experimental.
Para accionar un motor paso a paso para generar una señal de accionamiento de onda cuadrada.
Pulso ajustable generado para su uso por MCU.
Generación de pulsos ajustable, circuito de control asociado.

Descripción:
Tamaño: 3,1 CM * 2,2 CM
El chip principal: NE555;
Voltaje de entrada: 5V-15VDC.Fuente de alimentación de 5 V, la corriente de salida puede ser de 15 mA alrededor; Fuente de alimentación de 12 V, la corriente de salida puede ser de 35 mA alrededor;
La corriente de entrada: 100MA
Amplitud de salida: 4,2 V-PP a 11,4 V-PP.(Diferente dependiendo del voltaje de entrada, la amplitud de salida será diferente)
La corriente de salida máxima: 15MA (fuente de alimentación de 5V, V-PP superior al 50%), 35MA (fuente de alimentación de 12V, V-PP superior al 50%)

Ventajas:
La salida con indicación LED, no hay salida directa (bajo volumen de LED, alta frecuencia de apagado del LED es relativamente baja, el LED parpadea);

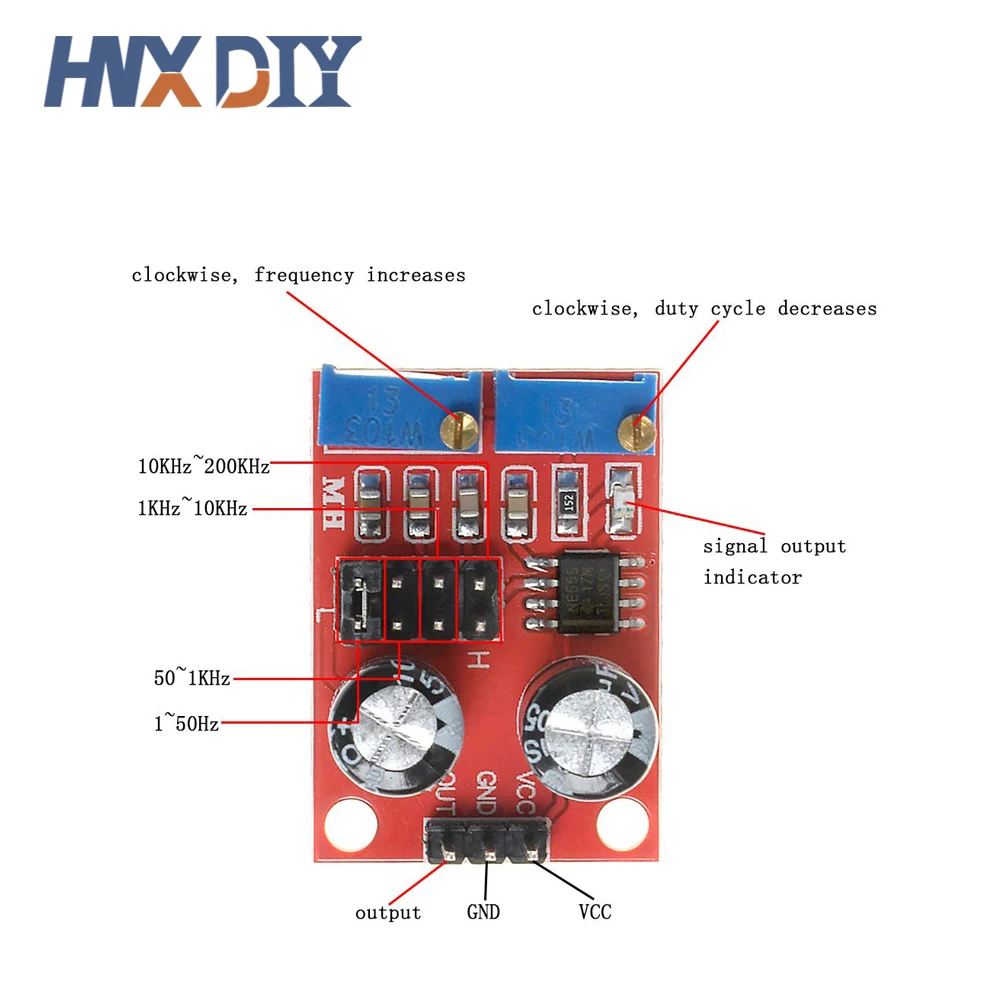

El rango de frecuencia seleccionable del nivel de salida, la frecuencia de salida es más continuamente ajustable:
Archivo LF: 1Hz ~ 50Hz
Archivo IF: 50 Hz ~ 1 kHz
Archivo de alta frecuencia: 1KHz ~ 10kHz
Archivo HF: 10kHz ~ 200kHz
El ciclo de trabajo de salida puede ajustarse, el ciclo de trabajo y la frecuencia no se pueden ajustar por separado, ajustar el ciclo de trabajo cambiará la frecuencia.

La frecuencia de salida es ajustable:
Período T=0,7 (RA +2 RB) C
RA, RB es ajustable de 0-10K;
Perfil bajo cuando C=0,001 UF;
SI se puede apagar C=0,1 UF;
Archivo de alta frecuencia C=1UF;
HF se detiene C=100 UF, por lo que la frecuencia de los compradores de formas de onda puede poseer cálculos.
