Descripción
Si siente el estrés y la tensión de la vida moderna un puente Wheatstone y desea cuálificarlo, ¡este práctico breakout hará el trabajo, sin sudar!ElNAU7802contiene un ADC diferencial de 24 bits de súper alta resolución con circuitos de ganancia y calibración adicionales que lo hace perfecto para medir extensómetros/celdas de carga u otros sensores que tienen cuatro cables conectados en un.

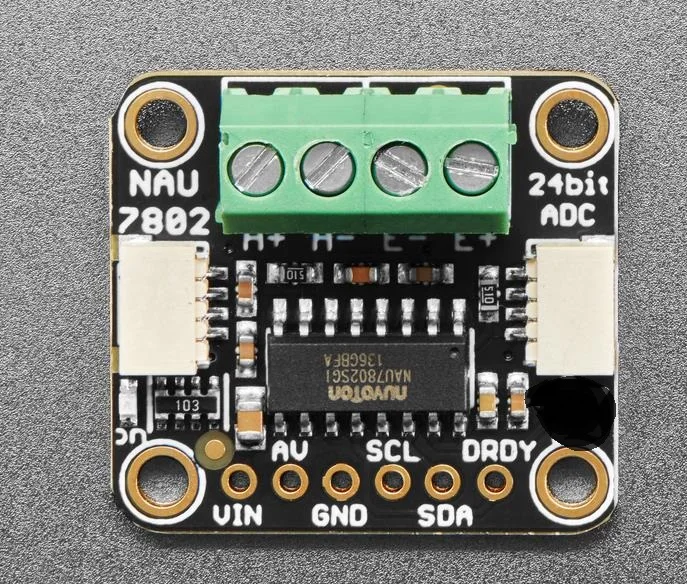

Cada ruptura viene con un chip ADC NAU7802, más algunos circuitos de soporte y 4 bloques de terminales que se pueden usar para conectar un sensor de 4 cables.
ElE-La almohadilla se conecta a tierra (a menudo un cable negro), elE+La plataforma se conecta a un voltaje generado desde el NAU7802 que se puede configurar de 2,4 V a 4,0 V para una referencia positiva sólida (a menudo un cable rojo).

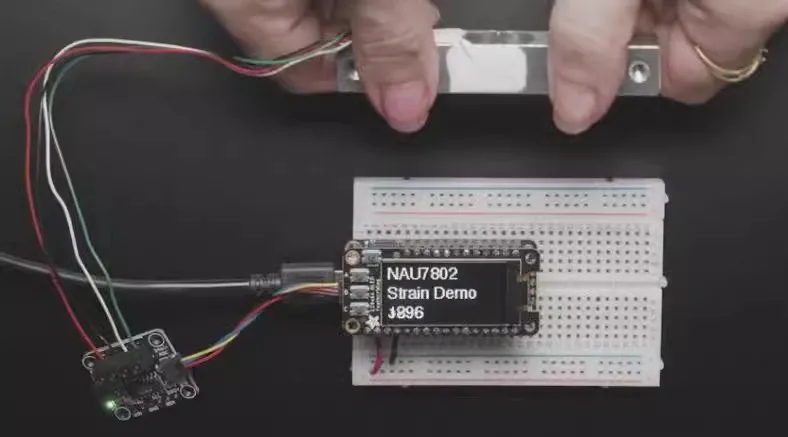

EntoncesA-yA+Los pads se conectan a las salidas diferenciales del puente.Por ejemplo, conectándose a un extensómetro, estos tienden a ser los cables blancos y verdes.
A medida que el sensor está retorcido y doblado, los ligeros cambios de resistencia se convierten en cambios de voltaje minúsculos que NAU ADC pueden leer para convertirlos en mediciones de fuerza o masa.Puedes usar nuestroopara configurar y leer el ADC para una interfaz rápida.Tenga en cuenta que este sensor tiene una dirección I2C fija,
