Descripción
¡Hay opciones de módulos Patch y módulos SMA!
Nota:
1.Hay un problema de compatibilidad con estos módulos de la serie AB-IOT y no todos los dispositivos pueden igualar bien.Si te importa, ¡no compres!!
3.Else Mod AB-IOTLas unidades son comunicación semidúplex, es decir, para transmisión y recepción, solo un modo puede funcionar a la vez.
Aviso de compra:
(El amplificador de la serie AB-IOT es una versión mejorada de XQ-433, con un rango más amplio de voltaje de fuente de alimentación, consulte el manual detenidamente antes de comprar o consulte con el servicio al cliente, ¡gracias!):
* Las bandas de frecuencia aplicables de "AB-IOT-433" y "AB-IOT-433-SMA" son: 420MHz-480MHz;
Las bandas de frecuencia aplicables de "AB-IOT-510" y "AB-IOT-510-SMA" son: 470MHz-520MHz;
Las bandas de frecuencia aplicables de "AB-IOT-868" y "AB-IOT-868-SMA" son: 850MHz – 930MHz
Amplificador:
1.El producto es un modo de trabajo TDD amplificado bidireccional (es decir, la potencia de transmisión y la sensibilidad de recepción se amplificarán igualmente);
2. El voltaje de funcionamiento es 3,6 V-6 V;
Requisito actual para el adaptador de corriente (no incluido): Máx.0,72 A.
3.Este producto es altamente profesional y la comunicación inalámbrica se ve muy afectada por el medio ambiente.Solo garantizamos que todos los parámetros son medidos por el instrumento.

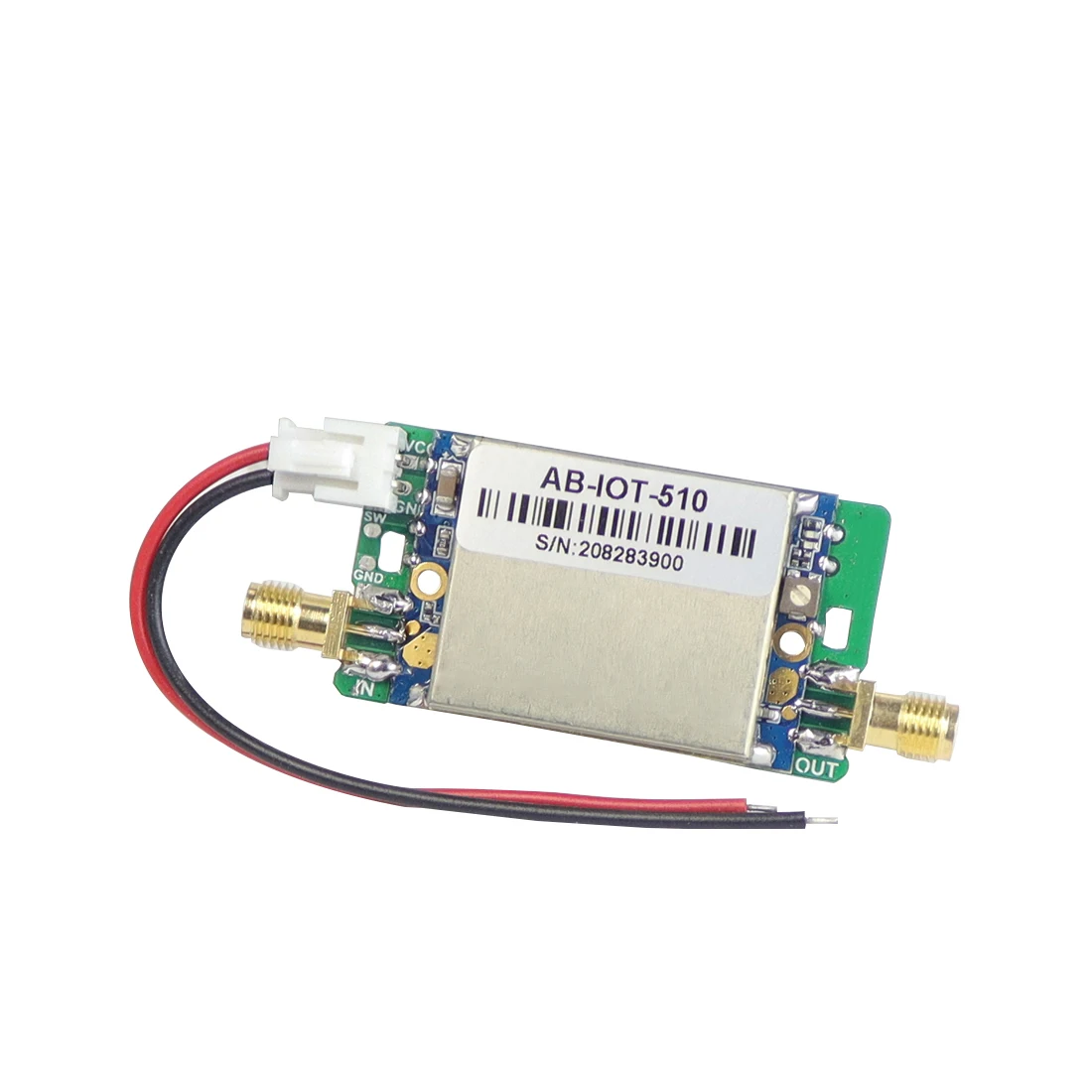

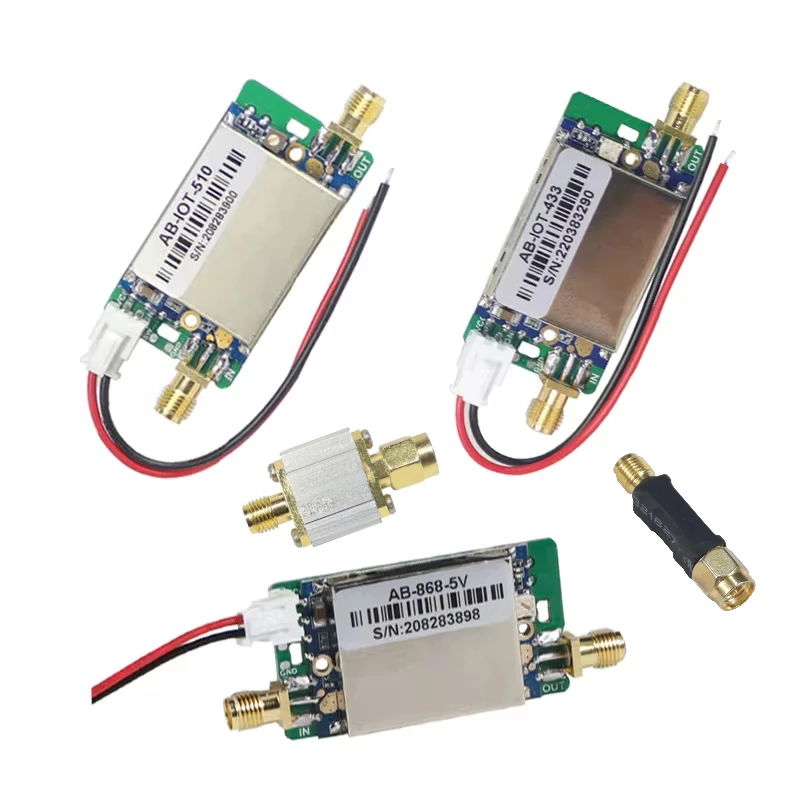

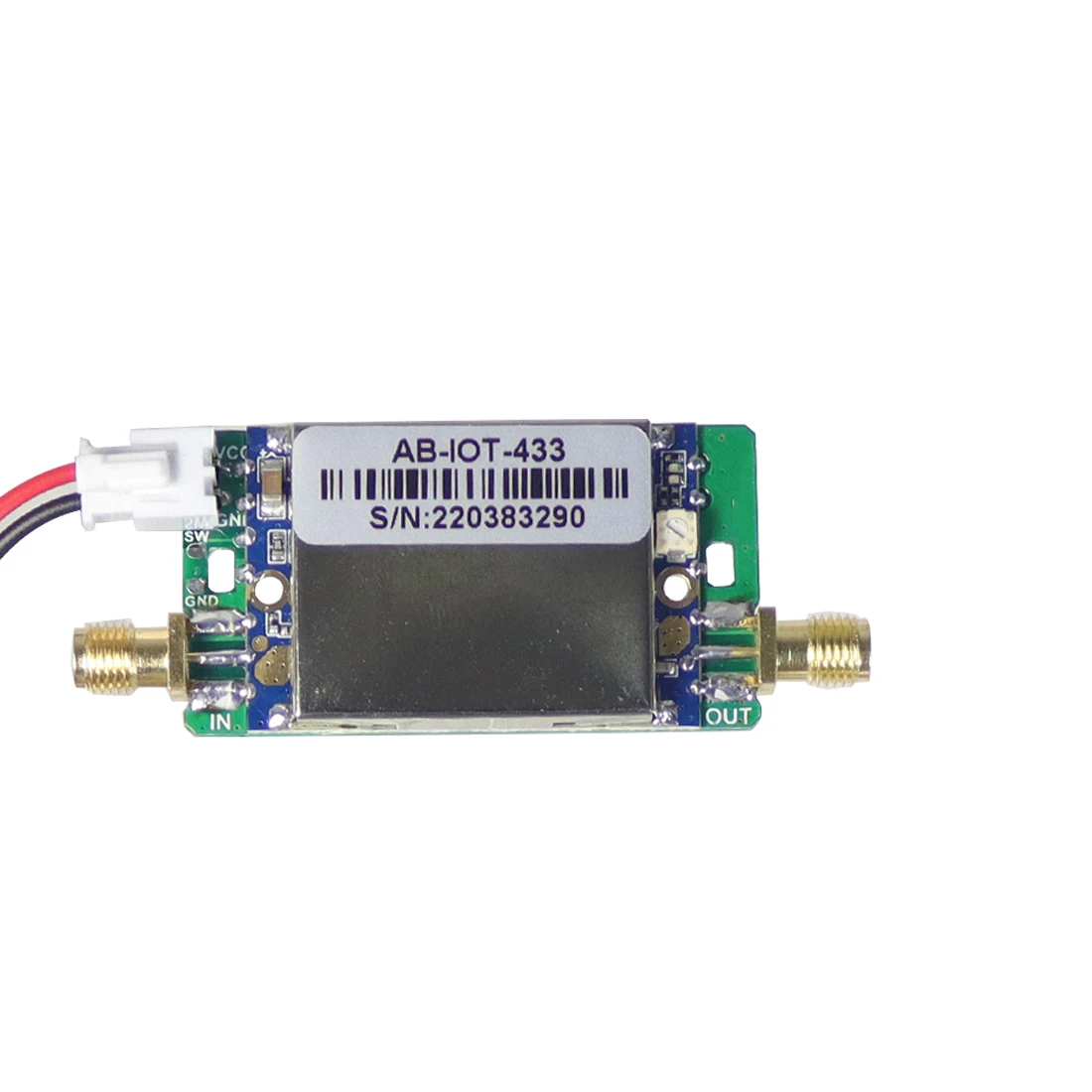

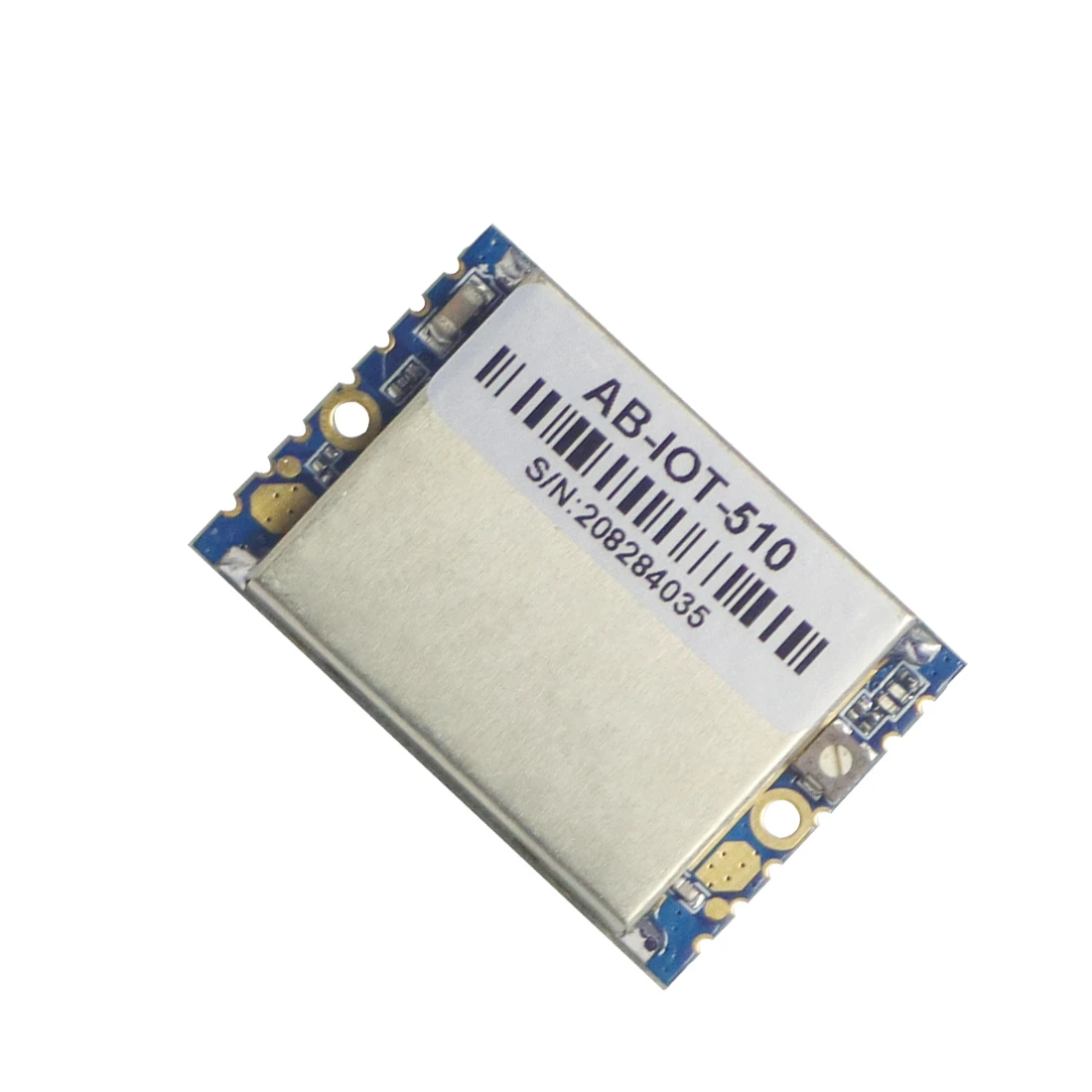

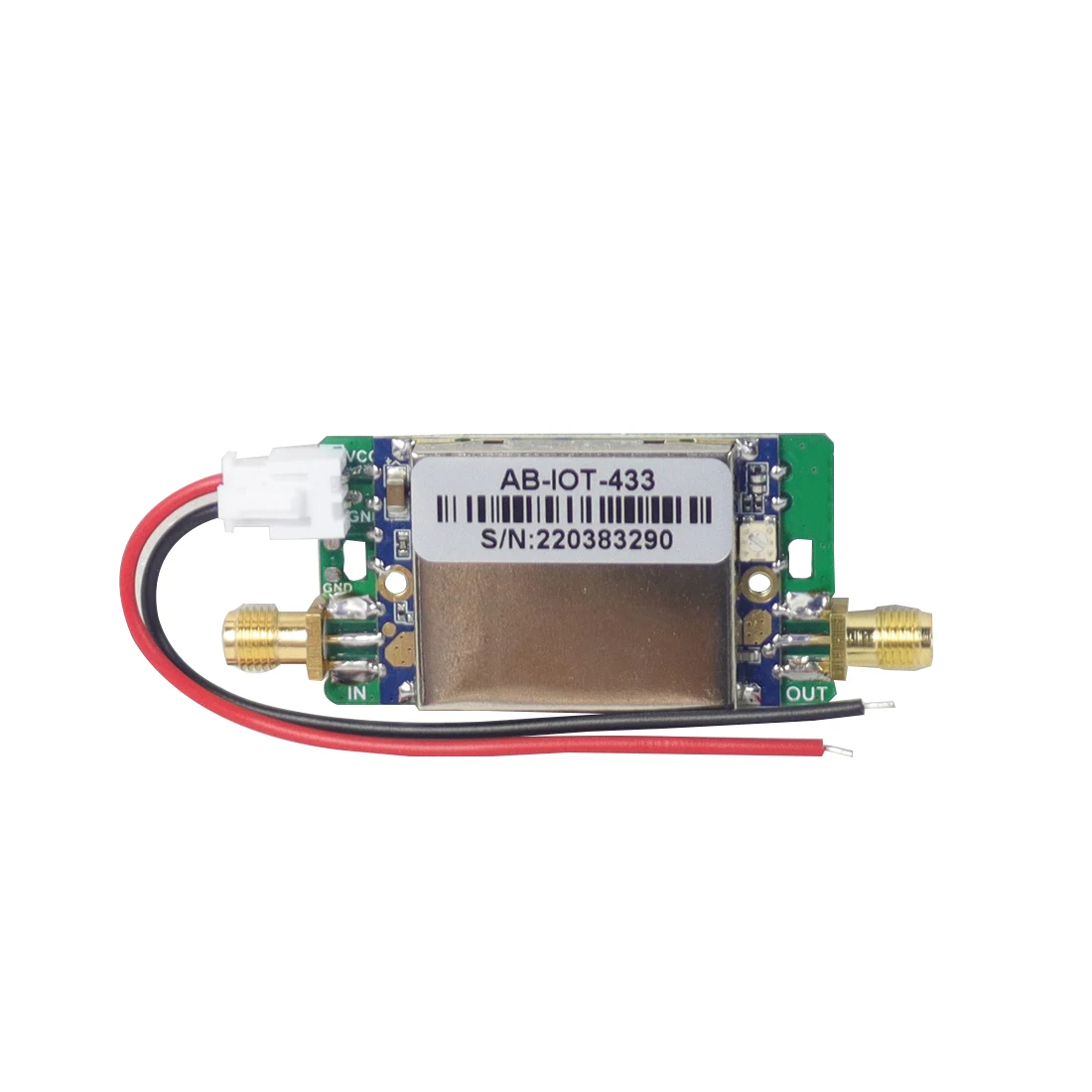

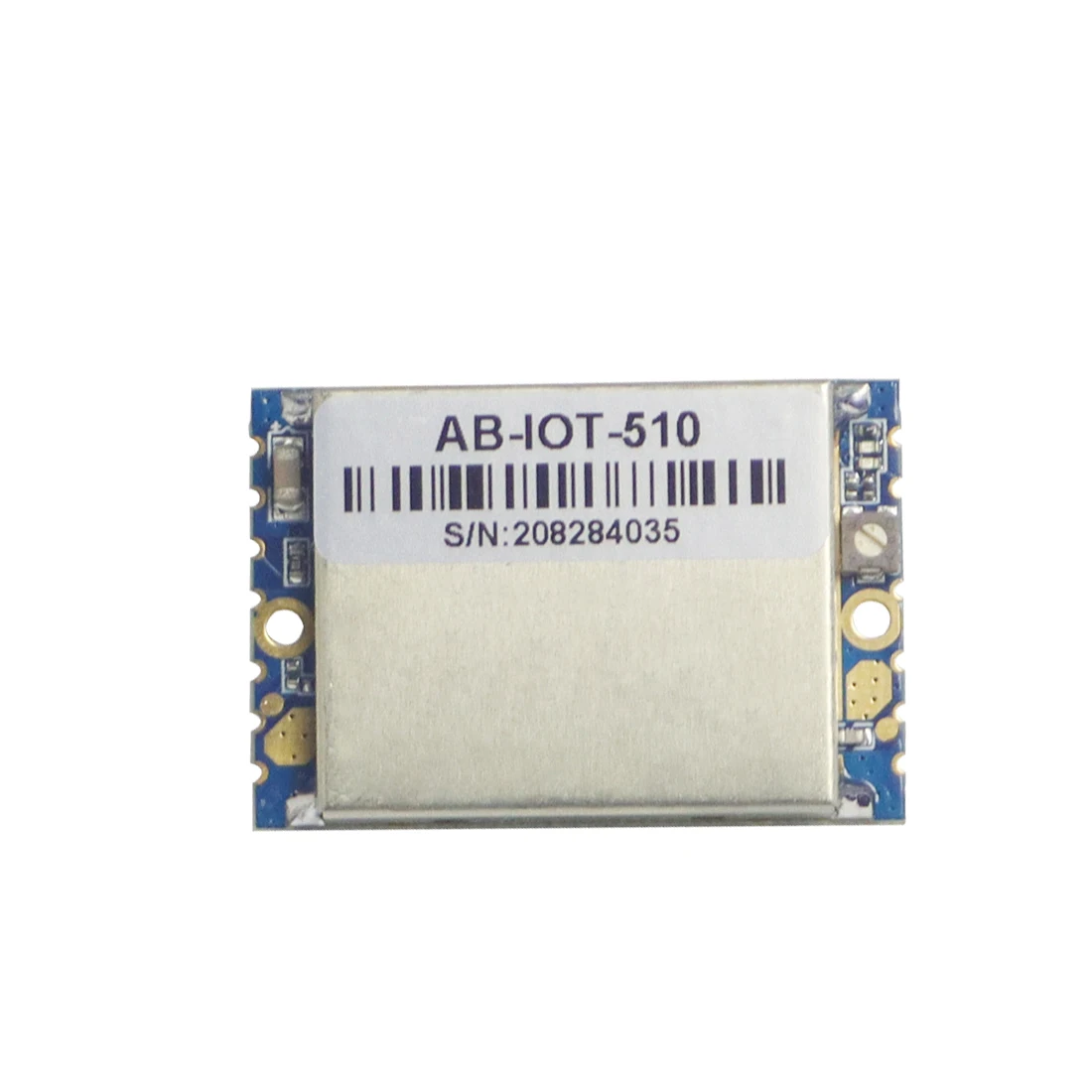

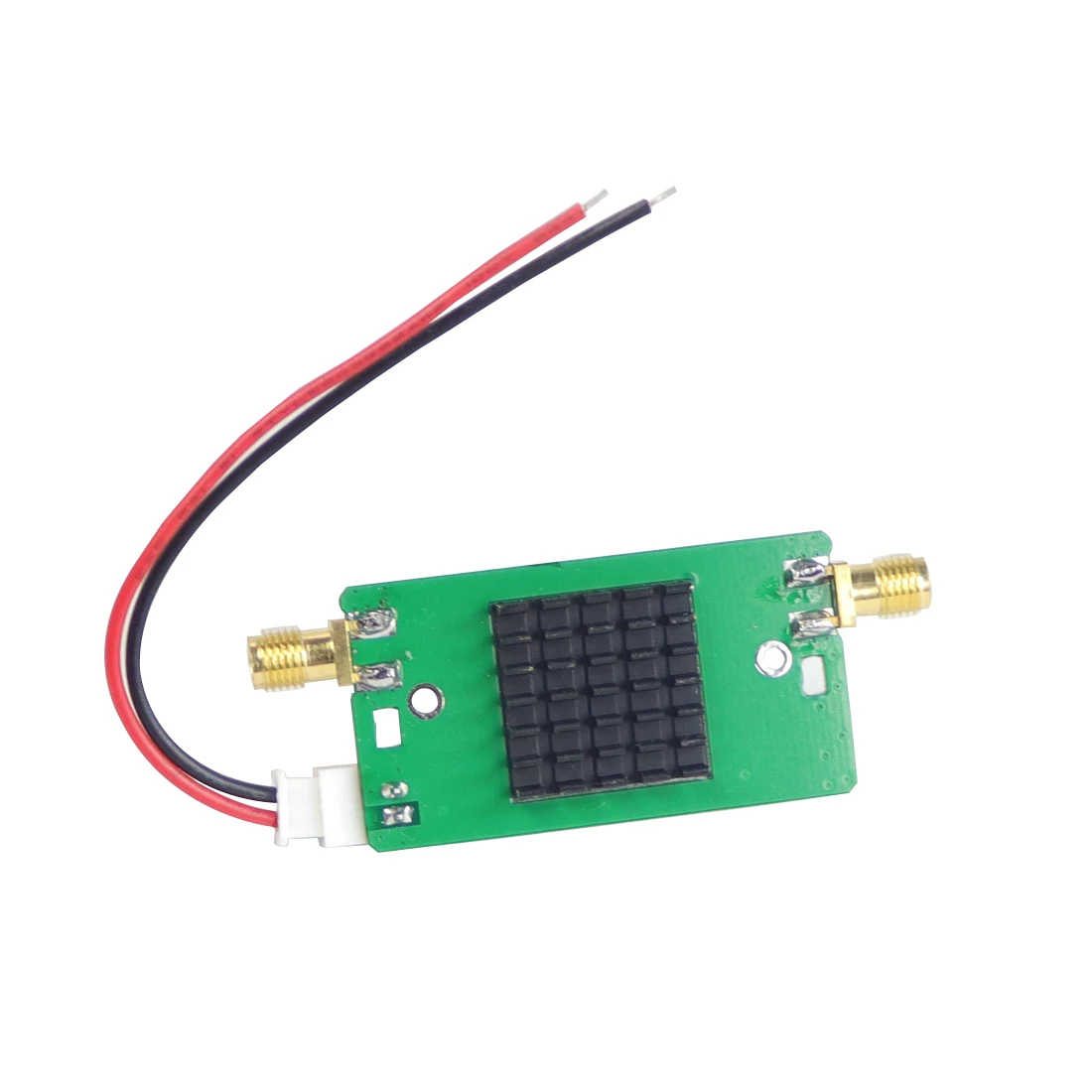

Modelo AB-IOT-433/AB-IOT-510:
Descripción:
Los módulos de amplificación de señal bidireccional de la serie AB-IOT-433/AB-IOT-510 están diseñados para diversas aplicaciones en las bandas de frecuencia de 433MHz (420MHz-480MHz) y 510M (470MHz-520MHz).Su tamaño compacto y uso conveniente facilitan el diseño de productos para aplicaciones de alta potencia y larga distancia en esta banda de frecuencia.
Se utiliza principalmente en diversas ocasiones en la banda de frecuencia de 400MHz-480MHz que tiene requisitos especiales para la distancia de transmisión de la señal y la estabilidad de la conexión, tales como: aviones de control remoto de 433MHz, sistemas de adquisición de datos inalámbricos de 433MHz, productos Lora, 470MHz-510MHz, etc.Trabajando en la banda de frecuencia de 400MHz-520MHz Los productos inalámbricos Micro-power dentro del rango pueden utilizar este módulo de amplificación bidireccional para aumentar la distancia de transmisión.
(Nota: los walkie-talkies portátiles no pueden utilizar este módulo para lograr el propósito de ampliar el rango de transmisión debido a su alta potencia de transmisión).
Características de rendimiento
El circuito de discriminación de recepción/envío inteligente incorporado no requiere equipo frontal para proporcionar señales de control de conmutación de recepción/envío.
El módulo funciona en estado de recepción de forma predeterminada y amplifica la señal recibida.Cuando se detecta que el equipo frontal transmite señales externas, cambiará instantáneamente al estado de transmisión y amplificación.
La ganancia de transmisión se puede ajustar manualmente, lo cual es conveniente para dispositivos inalámbricos compatibles con diferentes potencias de transmisión.
El enlace de recepción/envío tiene un alto grado de aislamiento y el enlace de recepción puede soportar fuertes interferencias externas sin causar autoexcitación del bucle.
Compatible con varios métodos de modulación como LORA y FSK/ASK/OOK/MSK/GFSK.
La banda de frecuencia de trabajo predeterminada es 420MHz-480MHz y se puede aplicar a cualquier banda de frecuencia entre 300MHz-600MHz ajustando los parámetros (ancho de banda 60MHz, como 300MHz-360MHz, 520MHz-580MHz..), si tiene tal requisito, contáctenos.
parámetro:
Ganancia de recepción: 11dB±2dB
Figura de ruido de recepción: ≤2,0 dB
Ganancia de transmisión: 5 dB – 11 dB (± 2 dB) ajustable
Umbral de reconocimiento para recepción y envío de conmutación: -2dBm
Rango de potencia de entrada: 1 dBm-25 dBm
Potencia máxima de transmisión:
31,5 dBm (1,4 W) a un voltaje de alimentación de 3,7 V
33,5 dBm (2,3 w) con voltaje de alimentación de 5,0 V
34,5 dBm (2,8 W) a un voltaje de alimentación de 6,0 V
Indicación LED del estado de trabajo:
Estado de recepción: la luz verde está encendida, la luz azul está apagada
Estado de transmisión: luz azul está encendida, luz verde está apagada
En el modo de trabajo TDD, la luz azul y la luz verde parpadearán alternativamente
Voltaje de funcionamiento:
El voltaje de la fuente de alimentación puede estar entre 3,6 V y 6,0 V.
La potencia máxima de transmisión aumenta a medida que aumenta el voltaje de suministro.
Corriente de trabajo:
Estado de RX:
10 mA (±3 mA)
Estado de TX:
≤800mA (fuente de alimentación de 3,7 V)
≤1000mA (fuente de alimentación de 5,0 V)
≤1500mA (fuente de alimentación de 6,0v)

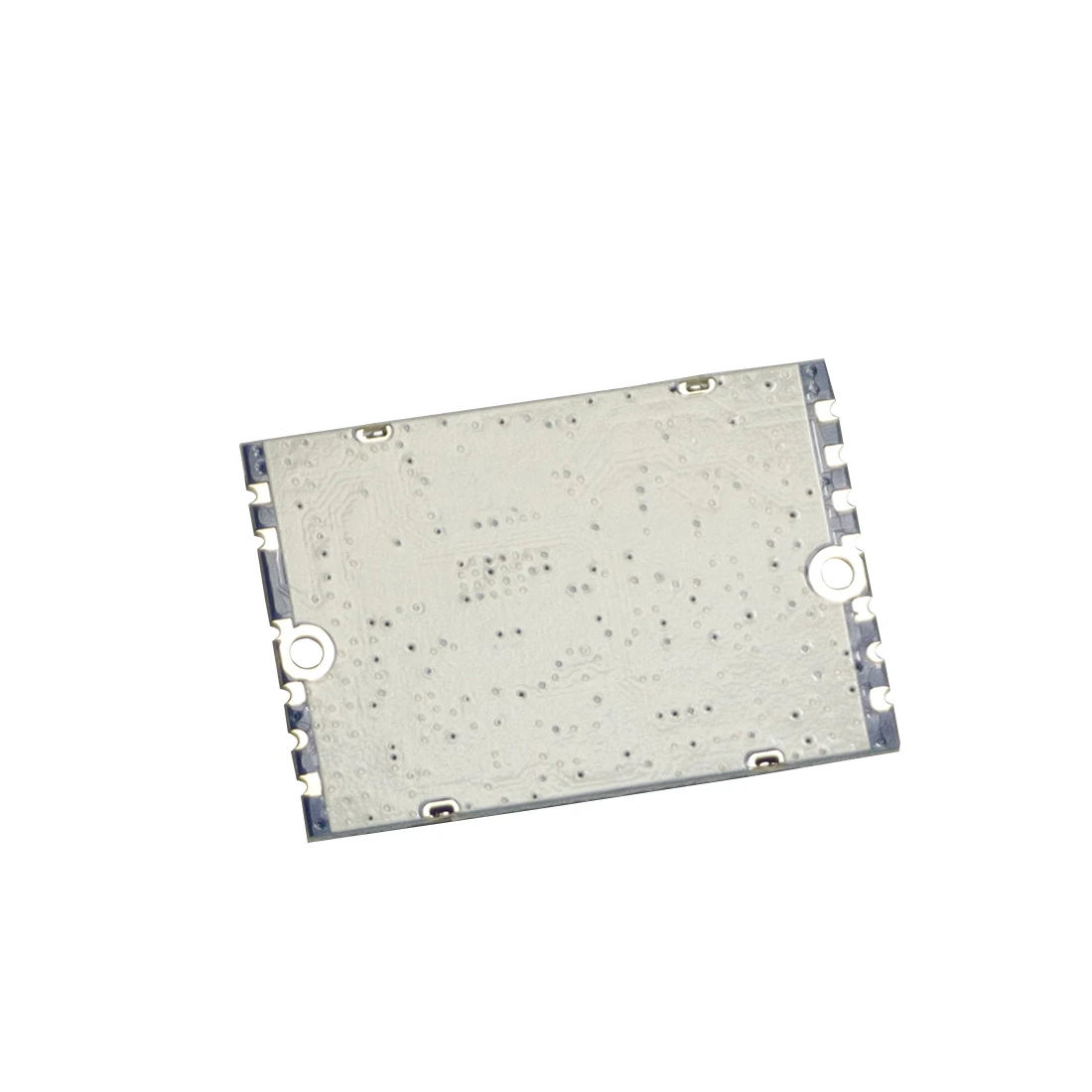

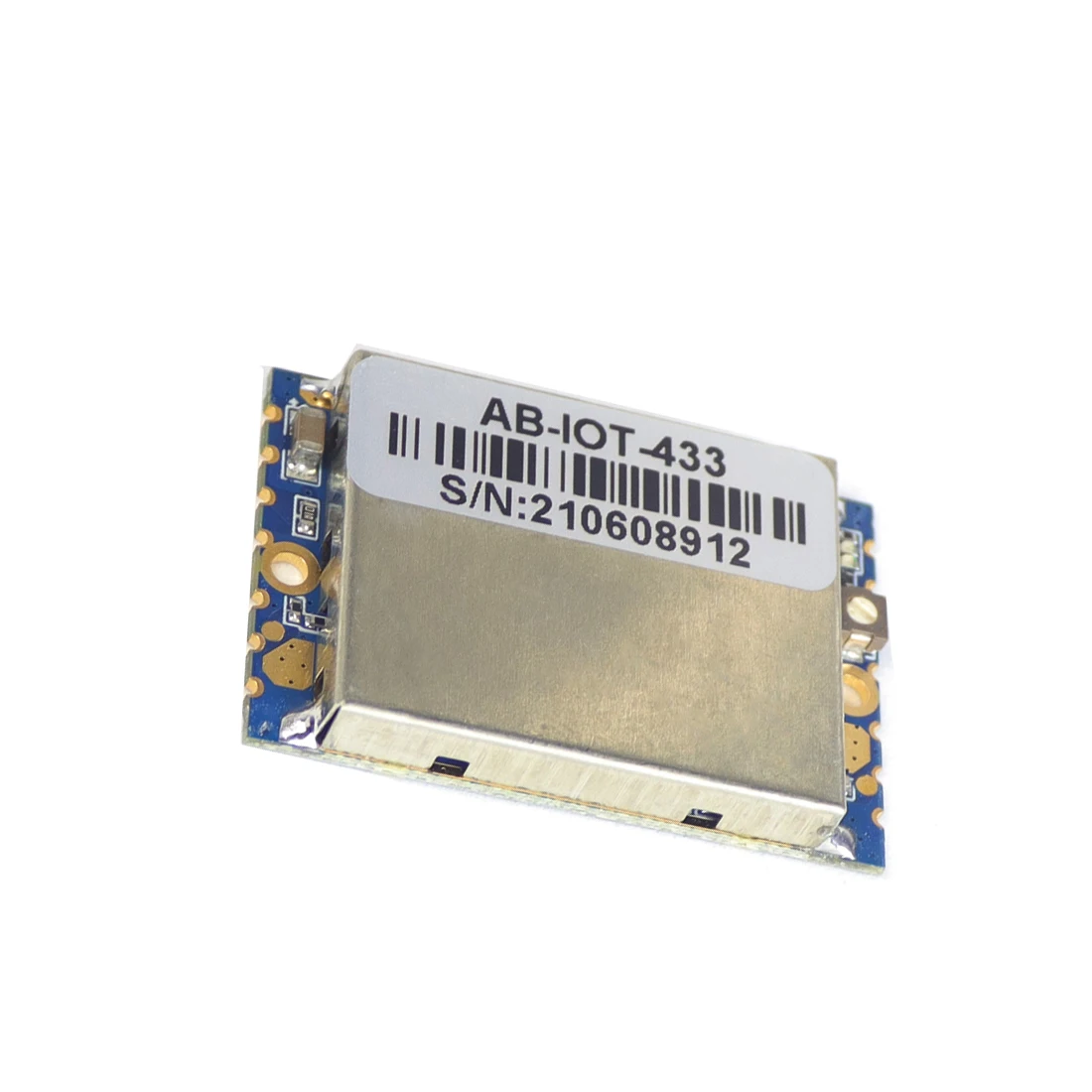

Dimensiones del módulo de parche:
38,2 mm * 26,2 mm * 4,5 mm (largo x ancho x alto)
Observaciones:
El voltaje de funcionamiento solo afecta la máxima potencia de transmisión y tiene poco efecto en la ganancia de transmisión.Por lo tanto, para aplicaciones donde la potencia de salida del equipo frontal no es grande, generalmente se recomienda utilizar una batería de litio de 3,7 V para alimentación directa o una fuente de alimentación de 5,0 V, y no es necesario utilizar una fuente de alimentación de 6,0 V. suministro de energía.
Dado que la ganancia máxima de transmisión del módulo es de aproximadamente 11 dB, si la potencia de salida real del módulo puede alcanzar el máximo, la potencia de salida del equipo frontal debe ser suficiente.Por ejemplo, si la potencia de salida real alcanza 34,5 dBm cuando el voltaje de la fuente de alimentación es 6,0 V, la potencia de salida frontal del dispositivo debe alcanzar 13,5 dBm (23.5+11=34,5).Si la potencia de salida del dispositivo frontal es de solo 10 dBm, incluso si el voltaje de funcionamiento es de 6,0 V, la salida real del módulo solo puede alcanzar 21 dBm en lugar de 34,5 dBm.Por favor preste atención a este punto.
En circunstancias normales, no se recomienda la transmisión de ganancia máxima (potencia), ya que cuanto mayor sea la potencia de transmisión, mayor será el consumo de energía y la generación de calor.Si el consumo de energía es grande, es extremadamente desventajoso para equipos que funcionan con baterías.En el uso real, se recomienda ajustar la ganancia mientras prueba el alcance de la cobertura, para que pueda simplemente cumplir con los requisitos de cobertura reales y un ligero excedente sea mejor.
Para garantizar una conmutación confiable, la potencia de transmisión del equipo frontal debe reservar al menos un margen de 3 dB, es decir, la potencia de transmisión mínima del equipo frontal no puede ser inferior a 1 dBm, de lo contrario puede causar la inestabilidad de el interruptor receptor/transmisión.
Cuando el módulo está funcionando, la mayor parte de la secuencia está en el estado de recepción y la corriente en el estado de recepción es de aproximadamente 10 mA.Cuando el módulo cambia al estado de transmisión y transmite a máxima potencia, la corriente instantánea puede alcanzar hasta 1,5 A.Debido a que la secuencia de transmisión es generalmente muy corta (normalmente, cada grupo de paquetes de datos tiene un nivel ms o incluso estadounidense), la corriente promedio generalmente no supera los 200 mA durante todo el período de trabajo.

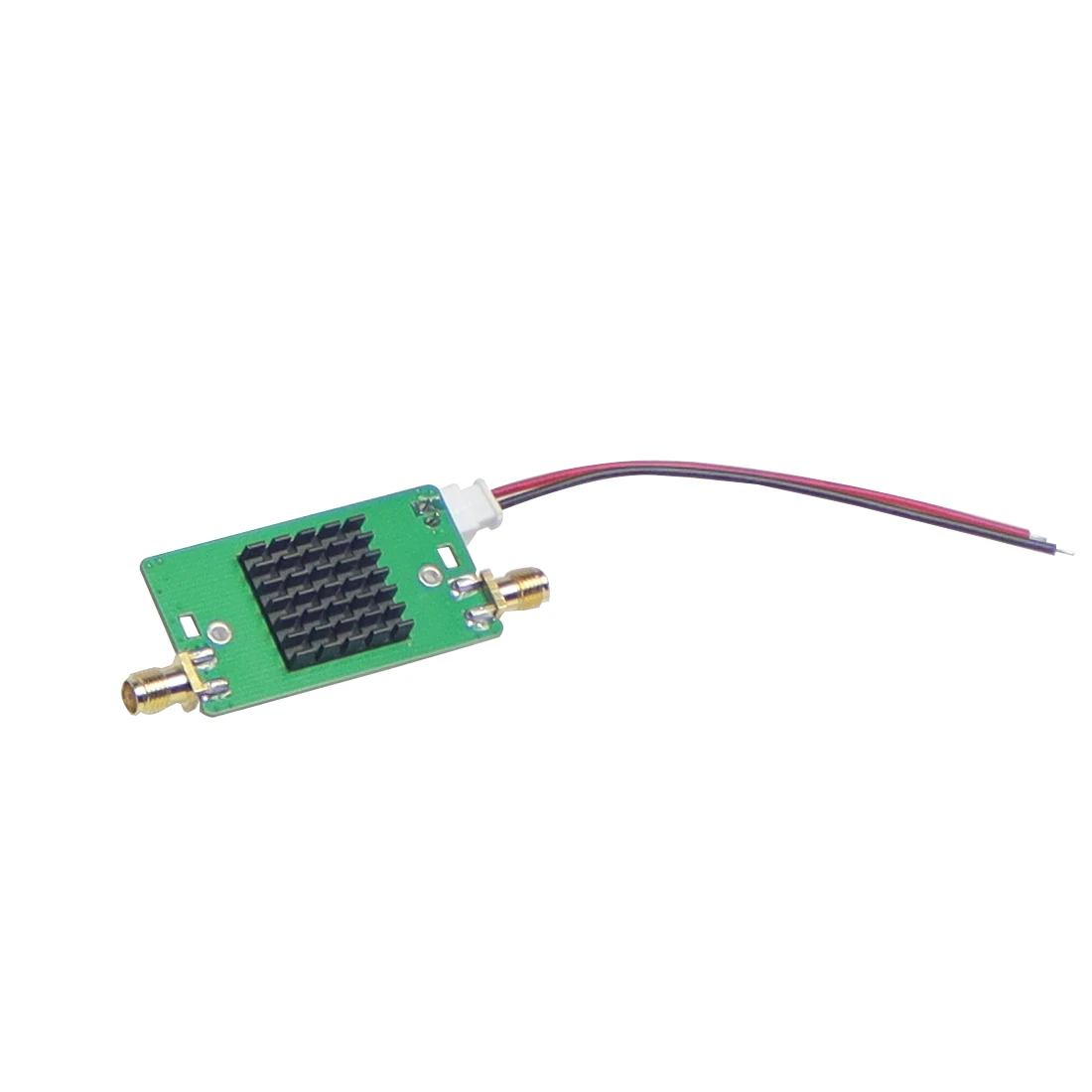

Advertencia:¡El módulo no está recomendado para aplicaciones con emisión constante (es decir, la luz azul siempre está encendida)!Si es necesario trabajar en modo de transmisión constante y la potencia de transmisión es alta (cerca de 1,3 W), habrá una gran corriente y una gran generación de calor.En este momento, se deben agregar medidas adicionales de disipación de calor (como agregar un disipador de calor o un ventilador), de lo contrario, la potencia máxima de transmisión disminuirá automáticamente debido a la alta temperatura y el módulo amplificador se quemará en casos graves.
Método de ajuste de ganancia de transmisión:
La ganancia de transmisión cuando el potenciómetro gira en sentido antihorario hasta el final es de 5 dB;
La ganancia de transmisión cuando el potenciómetro se gira hasta el final es de 11 dB.

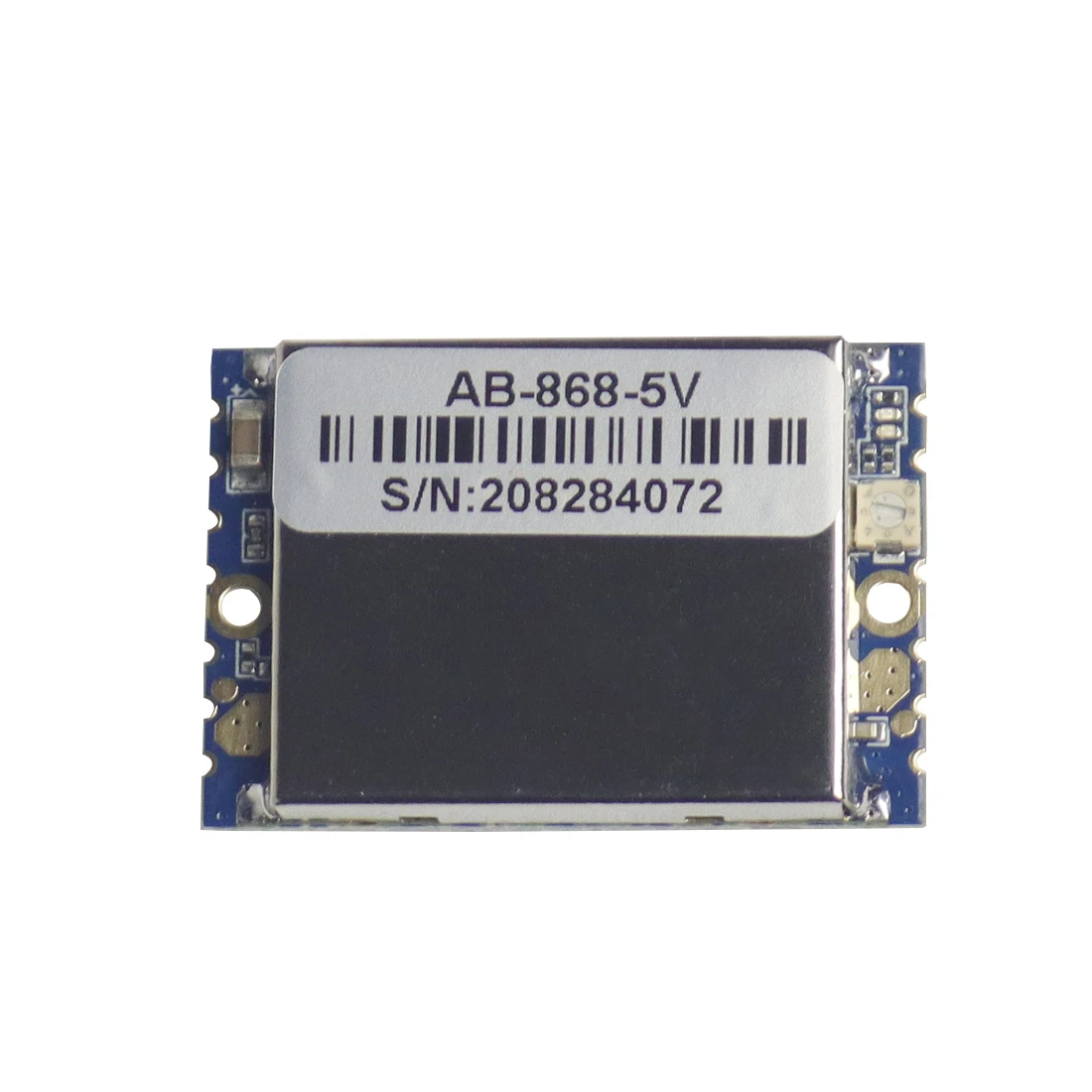

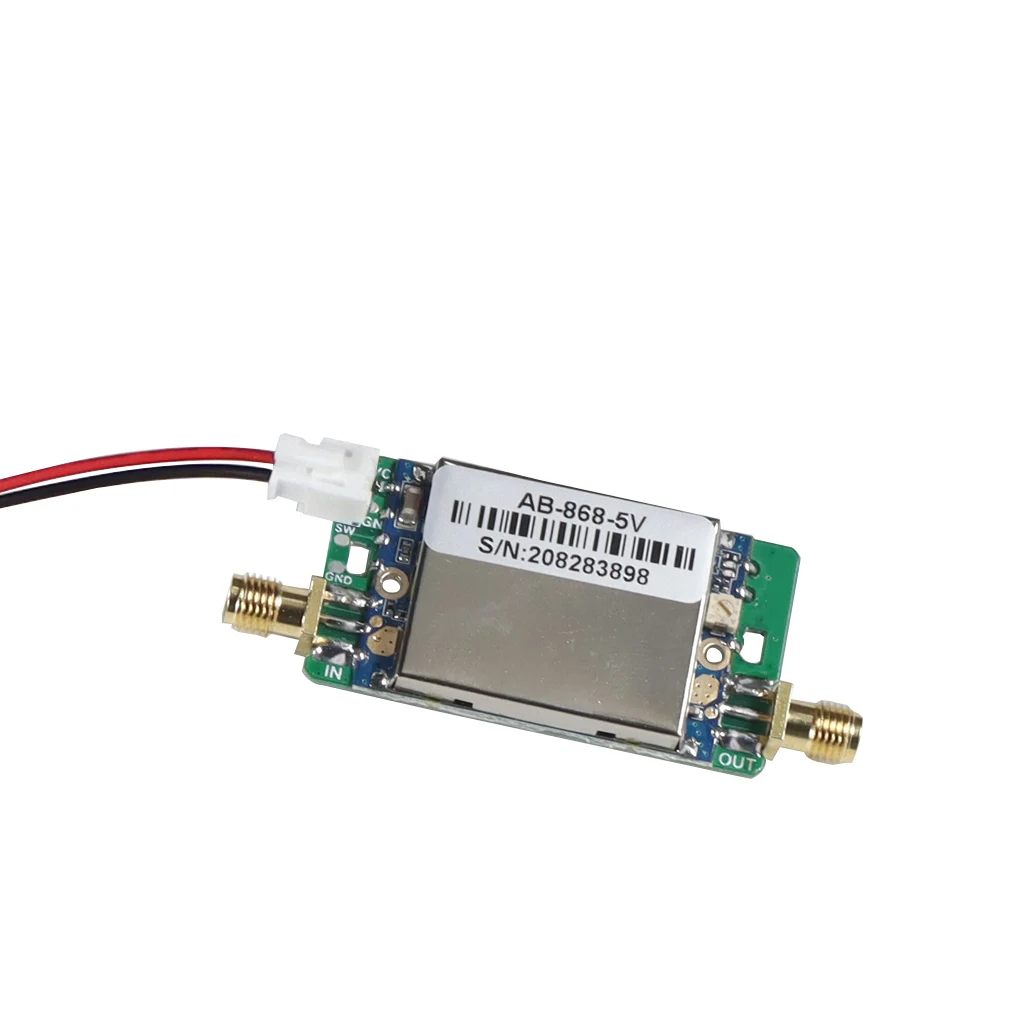

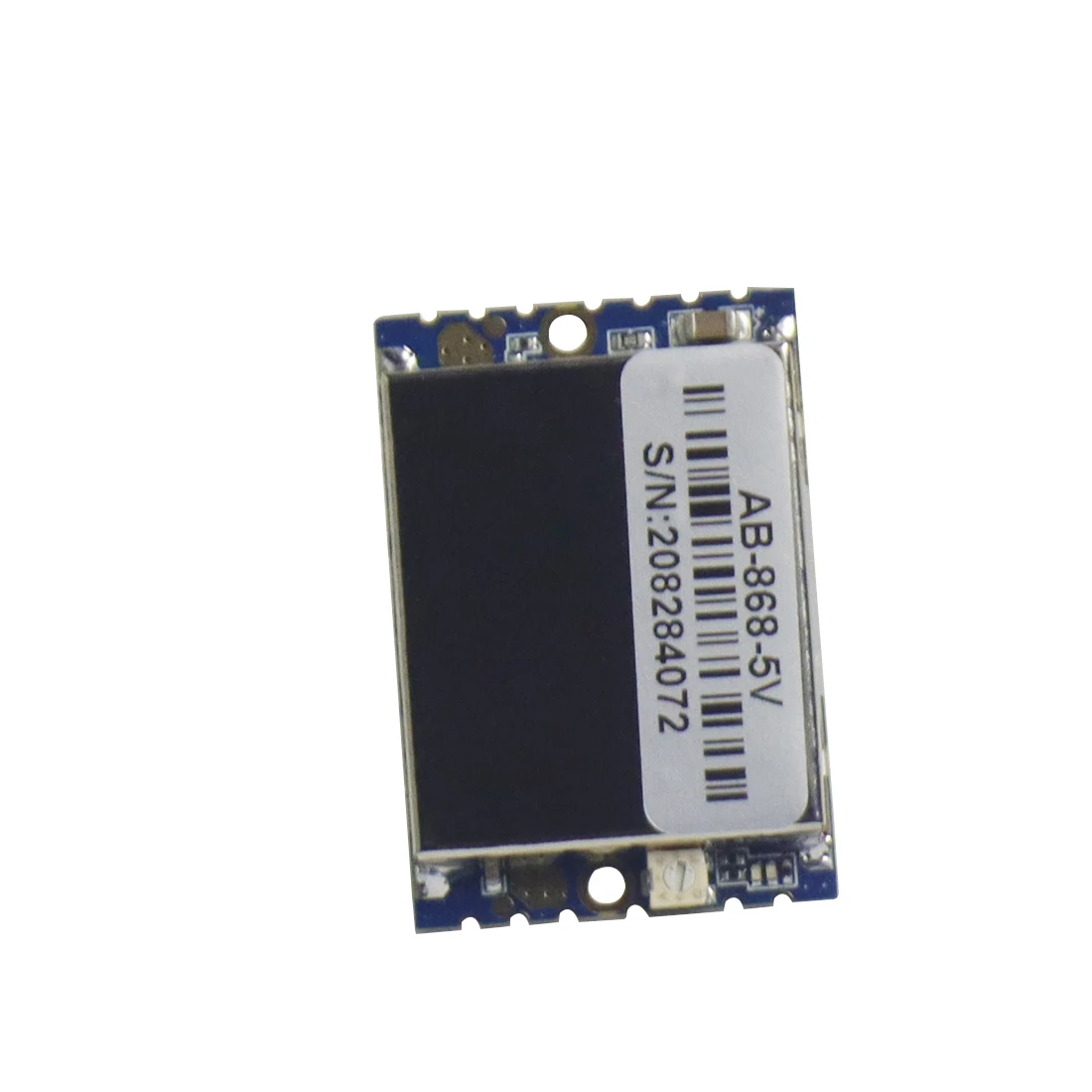

Módulo de amplificación de señal bidireccional de banda de 868MHz
Especificación Técnica
Modelo: AB-IOT-868
Introducción
ElSerie AB-IOT-868El módulo de amplificación de señal bidireccional es adecuado para productos inalámbricos de micropotencia en el rango de frecuencia de 850MHz-930MHz.Es adecuado para varios productos de adquisición de datos inalámbricos IoT que funcionan en la banda de frecuencia de 868 MHZ en Europa y la banda de frecuencia de 902 MHZ-928 MHZ en América del Norte.
Principales características
1.Circuito de conmutación automática TX/RX incorporado, el estado TX/RX se puede cambiar de forma independiente sin señal de control externa.
2.Funciona en estado RX de forma predeterminada y mejora la señal de recepción.Cuando se detecta la señal de transmisión del dispositivo superior, el módulo cambia instantáneamente al estado TX.
3.La ganancia TX es ajustable, lo cual es conveniente para ser compatible con dispositivos inalámbricos con diferentes potencias de transmisión.
4.Compatible con varios métodos de modulación como LORA y FSK/ASK/OOK/MSK/GFSK.
Especificaciones
Frecuencia de trabajo:
850MHz – 930MHz
Ganancia RX:
11dB±2dB
NF:
≤2,0 dB
Ganancia TX:
5 dB – 11 dB (± 2 dB) ajustable
Umbral de conmutación TX/RX:
-2dBm
Rango de potencia de entrada TX:
1dBm - 20dBm
Potencia máxima de transmisión:
31dBm (1,3w)
Indicación de estado:
Estado RX: la luz verde está encendida, la luz azul está apagada
Estado RX: la luz azul está encendida, la luz verde está apagada
Voltaje de funcionamiento:
AB-IOT-868-A: 5 V (4,75 V-5,25 V)
Corriente de trabajo:
Estado RX: 10 mA (± 3 mA)
Estado de TX: ≤720mA
Dimensión total :
38,2 mm * 26,2 mm * 4,5 mm (largo x ancho x alto)
Consejos: La potencia de salida del dispositivo de nivel superior debe ser al menos 3 dB mayor que el umbral de conmutación, lo que significa que la potencia de salida del dispositivo de nivel superior no puede ser inferior a 1 dBm, de lo contrario puede causar un funcionamiento inestable.
Cambiar la ganancia TX
Cuando el potenciómetro se gira en sentido antihorario hasta el límite, la ganancia es de 5 dB;
Cuando el potenciómetro se gira en el sentido de las agujas del reloj hasta el límite, la ganancia es de 11 dB.

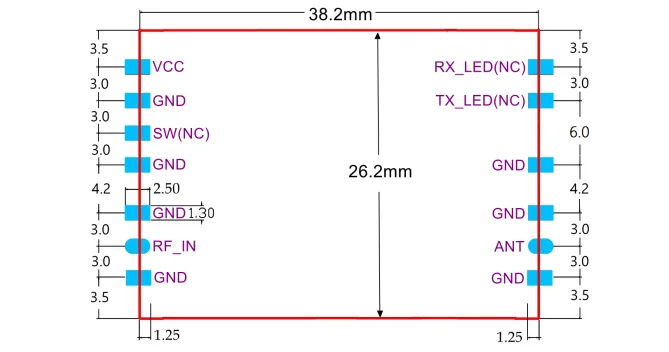

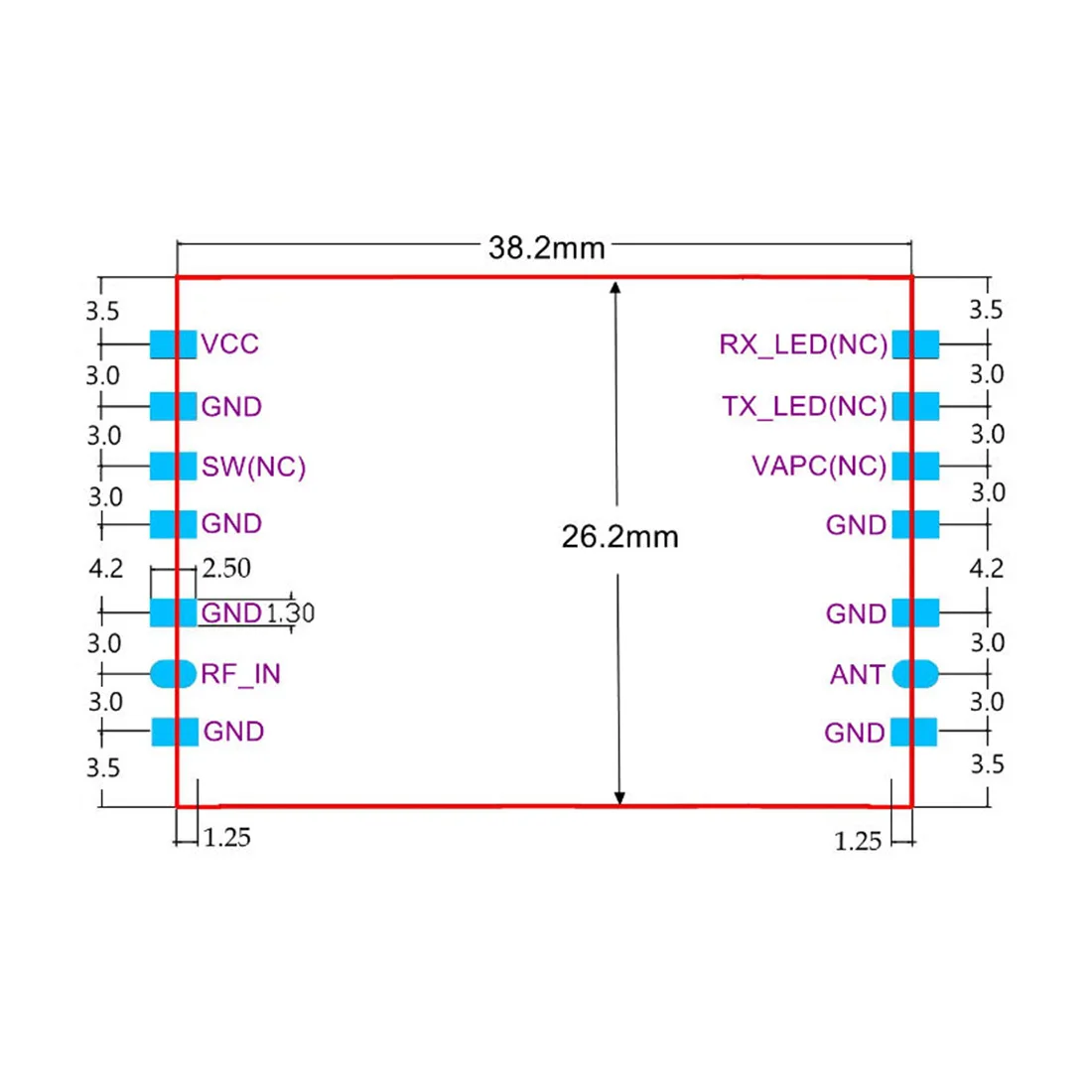

Dimensión total y descripción del pin
1．El pin RF_IN está conectado al puerto de salida de señal RF del dispositivo de nivel superior.
2. El pin ANT está conectado a la antena.
3. Cuando el módulo emite a máxima potencia, la corriente puede alcanzar los 720 mA. Se recomienda conectar un condensador de gran capacidad en paralelo con el pin VCC, la capacidad no es inferior a 220 uF.
4 .Todos los pines marcados con NC se utilizan en ocasiones específicas; ignórquelos para aplicaciones generales.
5 .Este módulo admite el estado de conmutación del transceptor controlado por el puerto MCU IO.
Diseño de referencia

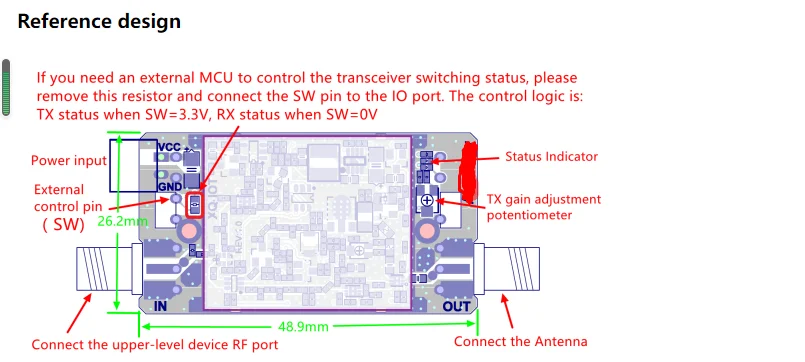

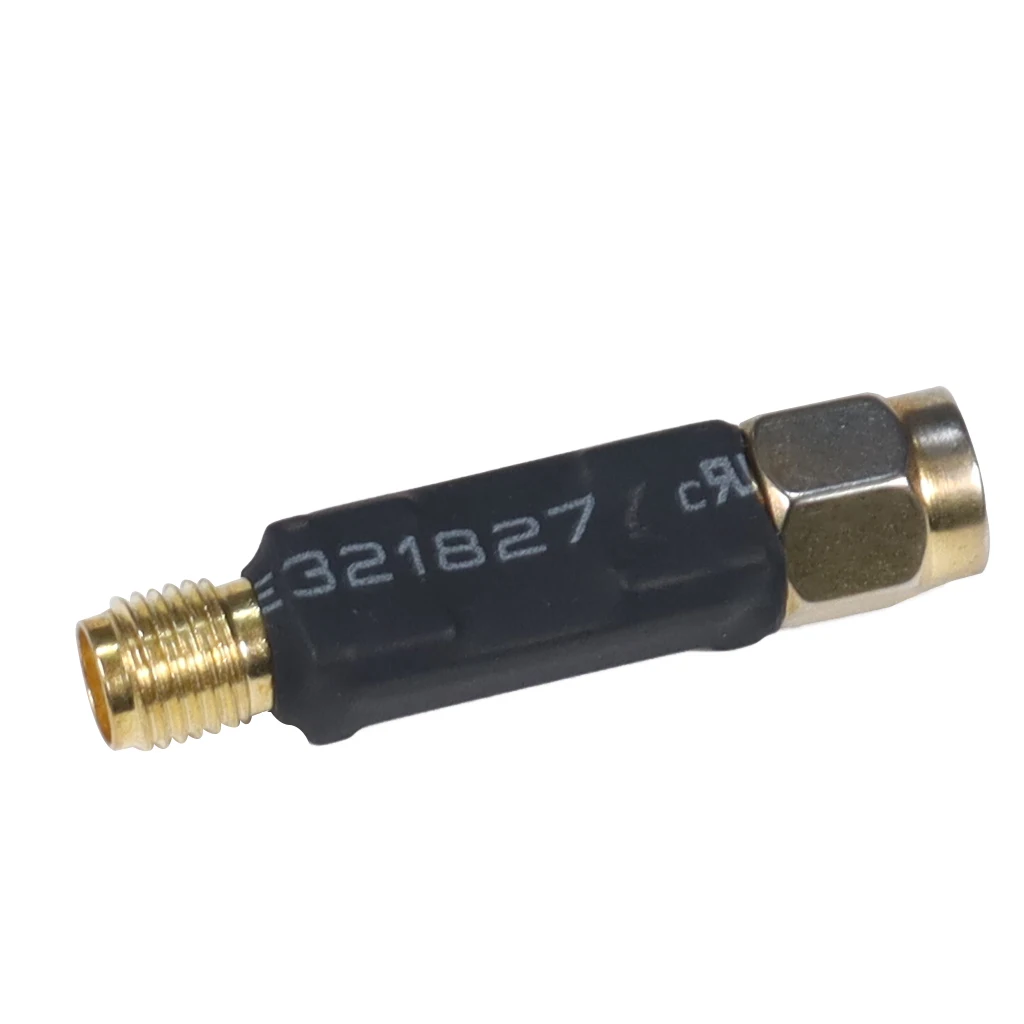

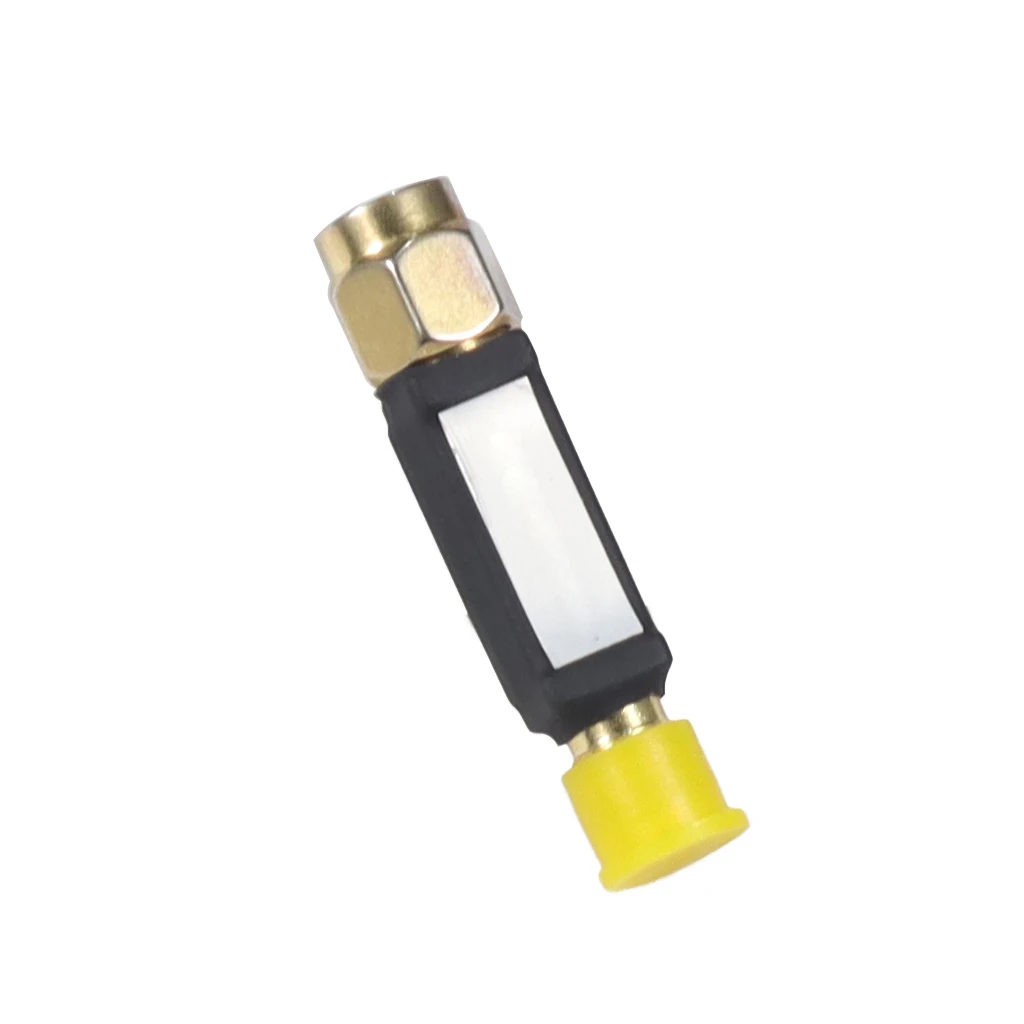

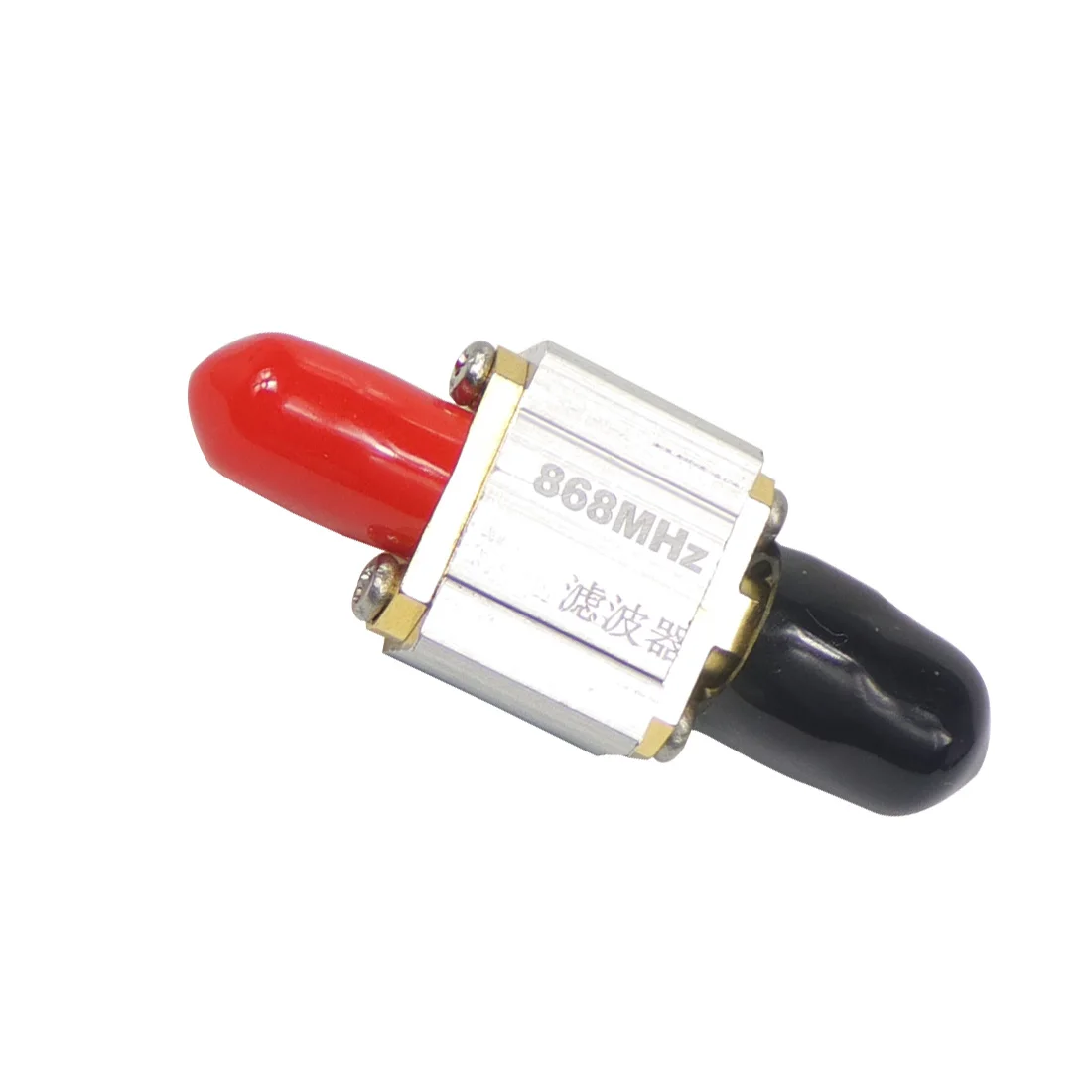

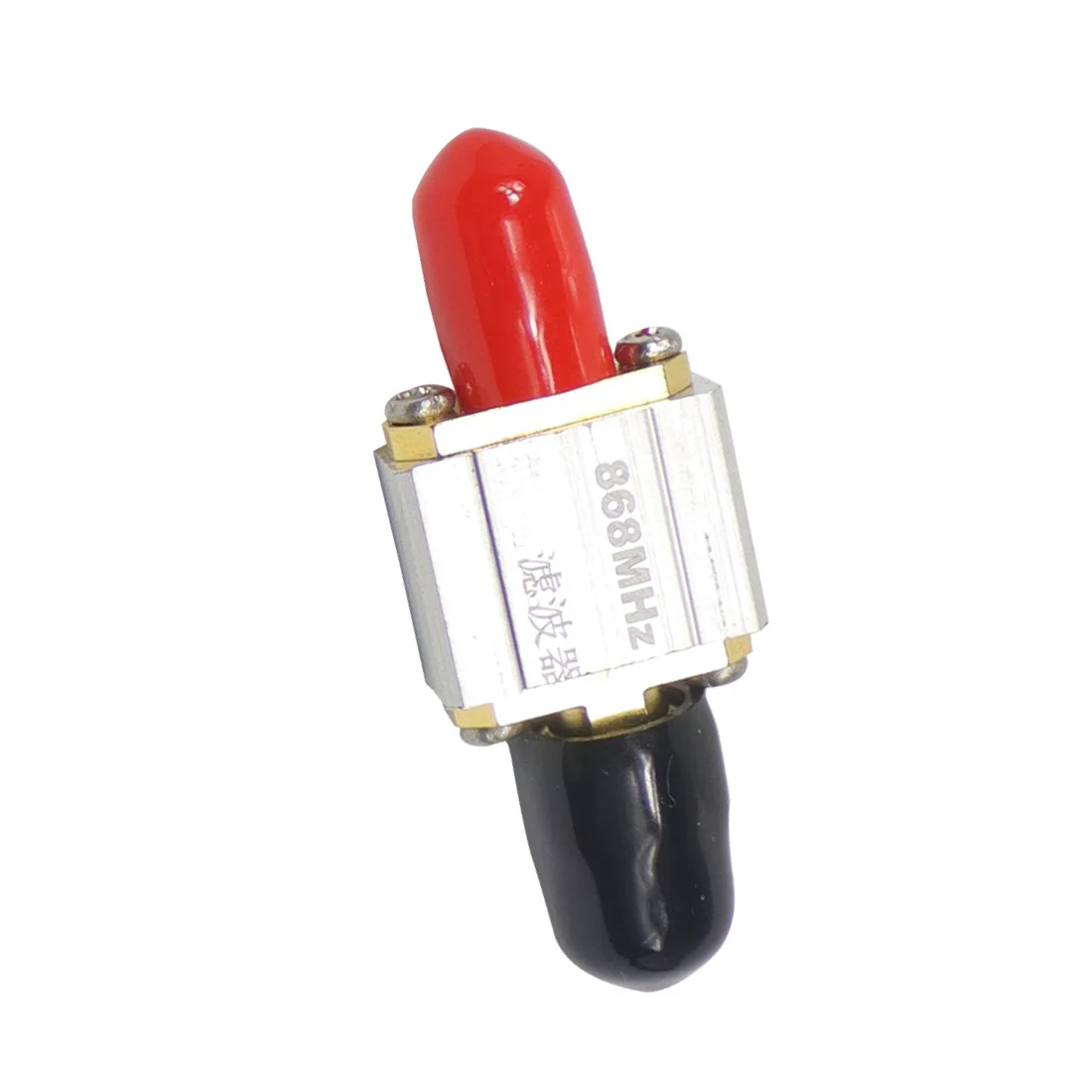

Filtro tipo A de 868 MHz:
El filtro tiene un ancho de banda de 1 dB de 4 MHz, característico de corte pronunciado.
Optimización del rendimiento para receptores RFID de 868 MHz, dispositivos de nodo LoRa IoT estándar europeo.Puede filtrar eficazmente señales fuera de banda, reducir el ruido y aumentar el rango dinámico.
Modelo: FBP-868s
Frecuencia central: 868 MHz
Banda pasante (ancho de banda de 1 dB): 866 a 870 MHz
Pérdida de inserción en banda: 3,5 dB
Potencia máxima de transporte: 100 mW (20 dBm)
Interfaz: SMA-M, SMA-F

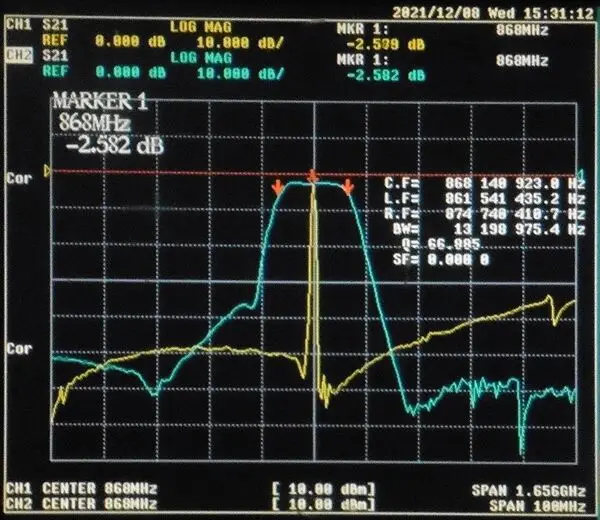

Diagrama de respuesta de frecuencia(ancho de banda de 3 dB, frecuencia central de escaneo: 868 MHz, rango de línea azul: 100 MHz, escala vertical: 10 dB por división):

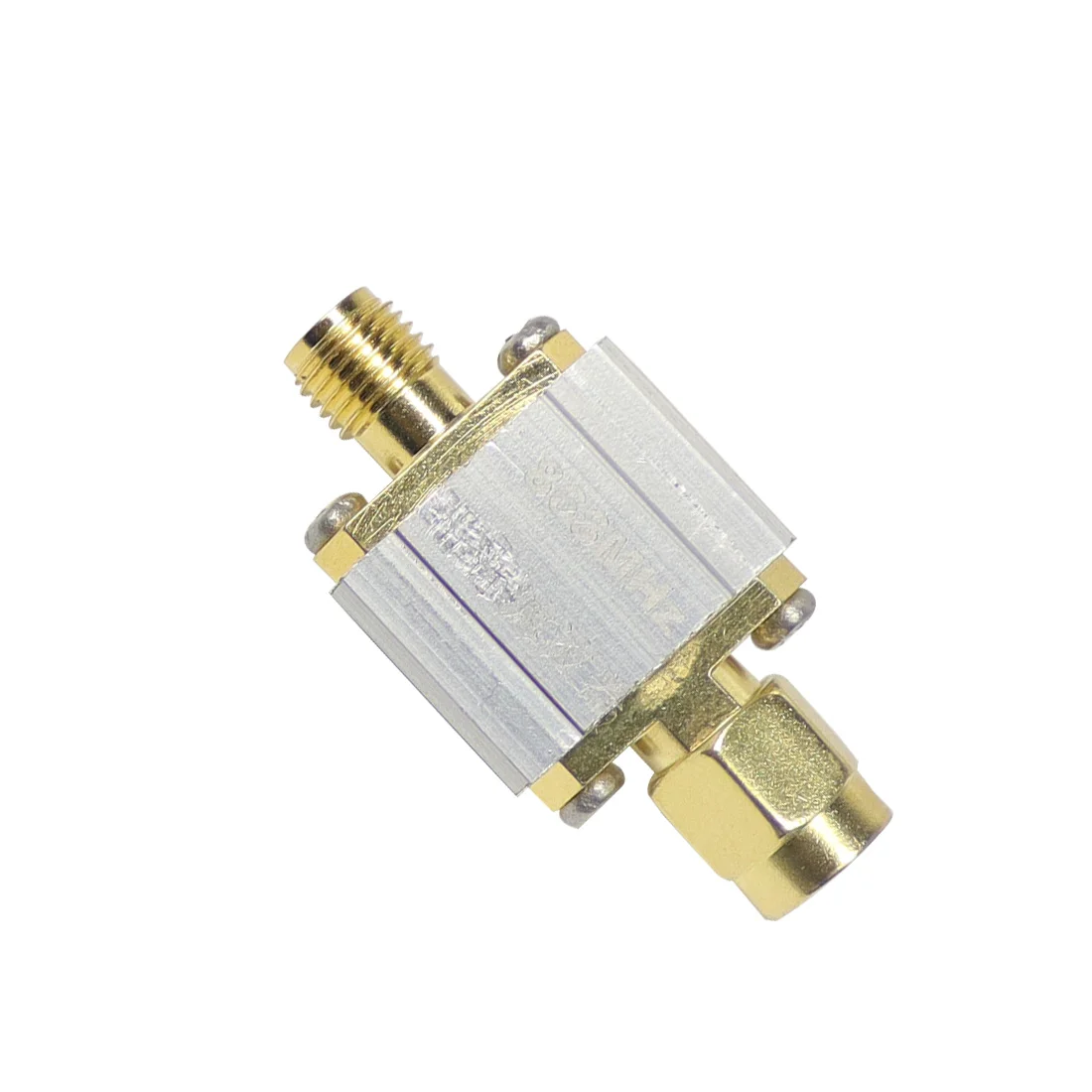

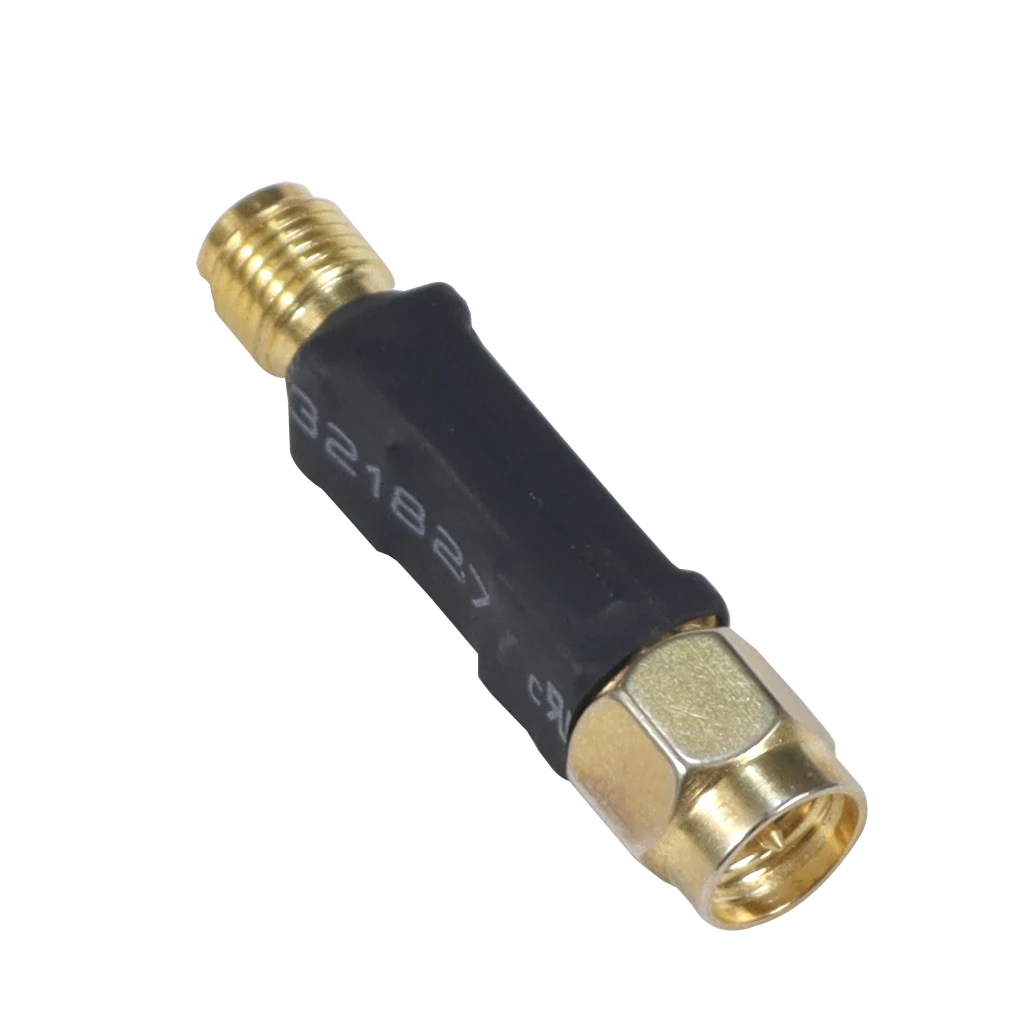

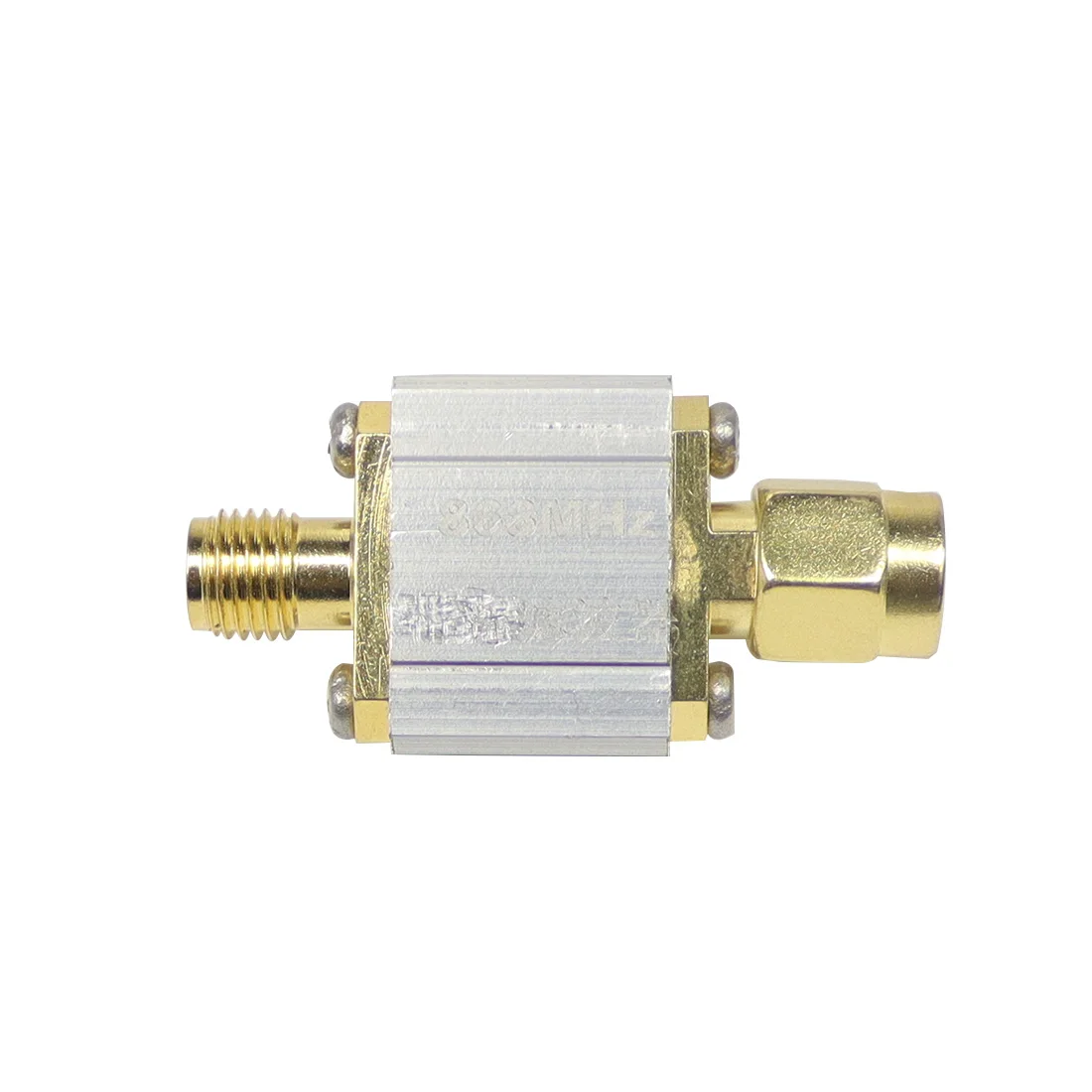

Filtro tipo B de 868 MHz:
Características.
1: Tamaño pequeño, peso ligero, pequeña pérdida de inserción, frecuencia central de 868MHz.
2: Conectores SMA chapados en oro en ambos lados (un lado es un conector hembra SMA con una rosca interior macho; el otro lado es un conector macho SMA con una rosca interior hembra)
(un lado es un conector macho SMA con un pin roscado interno), diseño de placa de circuito de doble cara, alta resistencia mecánica y rendimiento eléctrico estable.
Alta resistencia mecánica y rendimiento eléctrico estable.
3: Con buen coeficiente de ondulación de la banda pasajera y capacidad de supresión fuera de banda.
4: diseño de blindaje único, hermoso y práctico.
5: Componentes SMD importados, rendimiento estable.
¡La potencia máxima soportada no supera los 20 mW!
6: Tamaño: 35 mm * 7 mm * 6.5 mm
7: Peso: 5,42 g
