Descripción

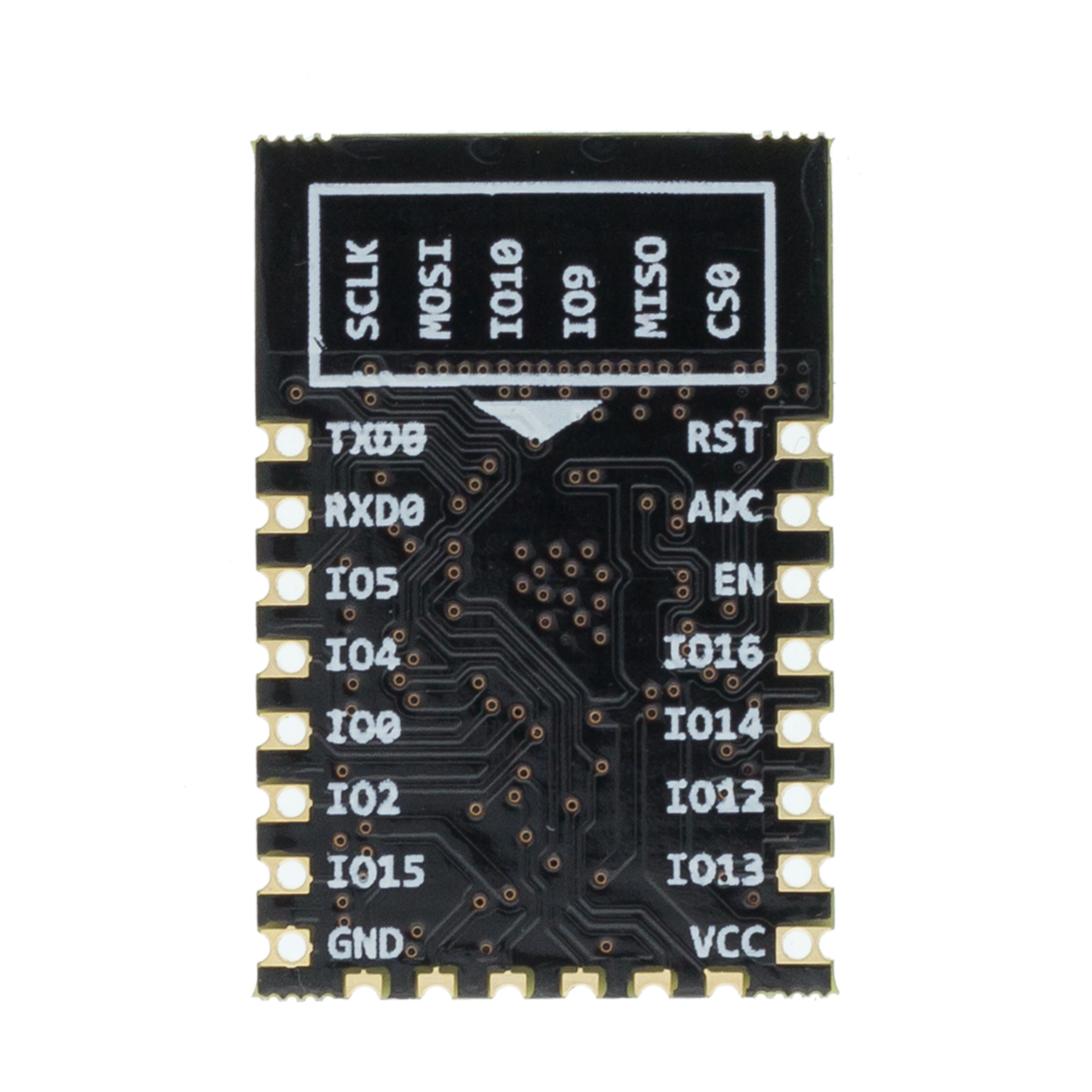

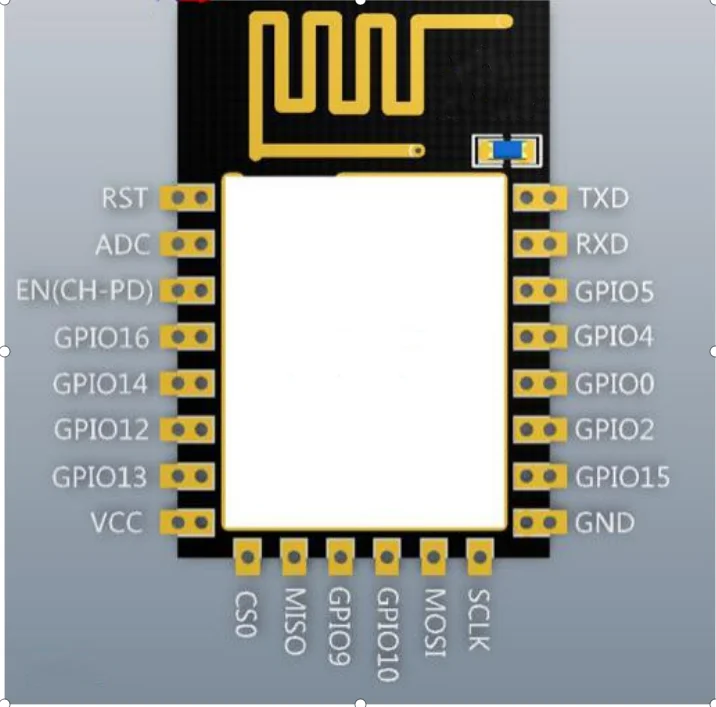

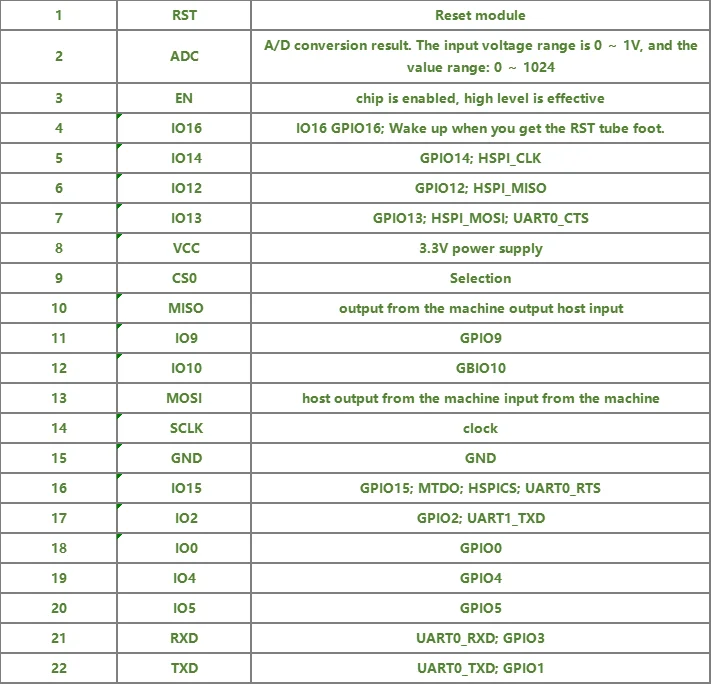

1
RST
Módulo de reinicio
2
ALCANCE
Resultado de la conversión de A/D.El rango de voltaje de entrada es 0 ～ 1 V y el rango de valores: 0 ～ 1024
3
EN
El chip está habilitado, el nivel alto es efectivo
4
IO16
IO16 GPIO16; Despierta cuando obtenga el pie del tubo RST.
5
IO14
GPIO14; HSPI_CLK
6
IO12
GPIO12; HSPI_MISO
7
IO13
GPIO13; HSPI_MOSI; UART0_CTS
8
VCC
Fuente de alimentación de 3,3 V
9
CS0
Selección
10
MISO
Salida desde la entrada del host de salida de la máquina
11
IO9
GPIO9
12
IO10
GBIO10
13
MOSI
Salida del host desde la entrada de la máquina.
14
ARRANQUE
reloj
15
TIÑO
TIÑO
16
IO15
GPIO15; MTDO; HSPICS; UART0_RTS
17
IO2
GPIO2; UART1_TXD
18
IO0
GPIO0
19
IO4
GPIO4
20
IO5
GPIO5
21
RXD
UART0_RXD; GPIO3
22
TXD
UART0_TXD; GPIO1
