Descripción
Parámetros de la placa de ecualización de batería serie 3: prefijo=o ns="urn:schemas-microsoft-com:office:office"
Características:
Voltaje de ecualización de 4,2 V, la corriente de ecualización es de 66 mA;
Usos:
Ecualización de carga
Parámetros técnicos:
Voltaje de ecualización y corriente de ecualización.
Precauciones:
Esta placa de ecualización es adecuada para paquetes de baterías de litio sin carga de ecualización, y la ecualización de carga hace que cada grupo de celdas del paquete de baterías esté completamente cargado al mismo tiempo.
Esta placa de ecualización no tiene función de protección de carga/descarga, no puede reemplazar la placa de protección, cuando la batería se está cargando, la primera batería completamente cargada se descargará a través de la resistencia, de modo que la derivación se ecualizará.

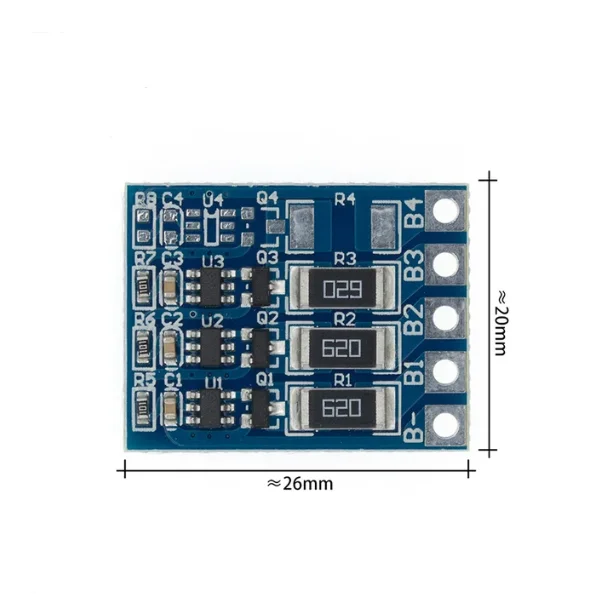

Descripción del punto de soldadura:
B4 No es necesario conectarse
B3 Conecte el polo positivo del paquete de baterías
B2 conecta la batería 2 y la batería 3 en el punto de contacto
B1 Conecte el contacto entre la batería 1 y la batería 2.
B- Conecte el terminal negativo del paquete de baterías;
Tamaño del producto: 26*20,5*2,4 mm

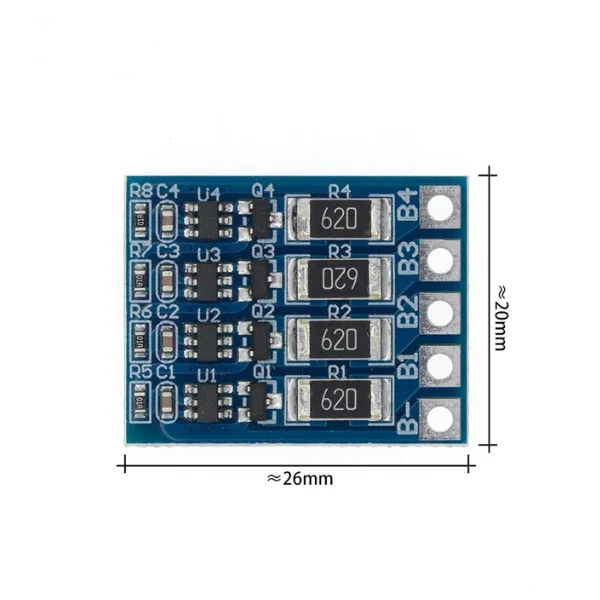

Parámetros de la placa ecualizador de batería de 4 cadenas:
Características:
Voltaje de ecualización de 4,2 V, la corriente de ecualización es de 66 mA;
Descripción del punto de soldadura:
B4 conecta el polo positivo del paquete de baterías
B3 conecta la batería 1 y la batería 2 en el punto de contacto
B2 conecta la batería 2 y la batería 3 en el punto de contacto
B1 conecta la batería 3 y la batería 4 en el punto de contacto
B-conectar el terminal negativo del paquete de baterías;
Tamaño del producto: 26*20,5*2,4 mm
Parámetros de la placa de ecualización de batería de 5 cadenas:
Características:
Función de ecualización de 4,2 V, el papel de la corriente es 68 mA;
Descripción del punto de soldadura:
- B5+ conecta el polo positivo del paquete de baterías;
- B4+ conecta la batería 4 con el punto de contacto de la batería 5;
- B3+ conecta la batería 3 y la batería 4 en el punto de contacto;
- B2+ conecta la batería 2 al punto de contacto de la batería 3;
- B1+ Conecta los contactos de la batería 1 y la batería 2;
- B-conectar el polo negativo del paquete de baterías;
Tamaño del producto: 37,3*25,8*2,4 mm
Parámetros de la placa ecualizador de batería de 6 cuerdas:
Características:
Voltaje de ecualización de 4,2 V, la corriente de ecualización es de 66 mA;
Descripción del punto de soldadura:
B-conectar el terminal negativo del paquete de baterías
B1 conecta la batería 1 y la batería 2 en el punto de contacto
B2 conectando la batería 2 y la batería 3 en el punto de contacto
B3 conectando la batería 3 y la batería 4 en el punto de contacto
B4 Conecte el contacto entre la batería 4 y la batería 5.
B5 Conecta la batería 5 a la batería 6.
B6 se conecta con el terminal positivo del paquete de baterías
Tamaño del producto: 37,3*25,8*2,4 mm
Parámetros de la placa ecualizador de batería serie 7:
Características:
Voltaje de ecualización de 4,2 V, la corriente de ecualización es de 66 mA;
Descripción del punto de soldadura:
B-conectar el terminal negativo del paquete de baterías
B1 conecta la batería 1 y la batería 2 en el punto de contacto
B2 conectando la batería 2 y la batería 3 en el punto de contacto
B3 conectando la batería 3 y la batería 4 en el punto de contacto
B4 Conecte el contacto entre la batería 4 y la batería 5.
Contacto B5 entre Batería 5 y Batería 6.
B6 Conecta la batería 6 a la batería 7.
B7 se conecta con el terminal positivo del paquete de baterías
Tamaño del producto: 37,3*25,8*2,4 mm

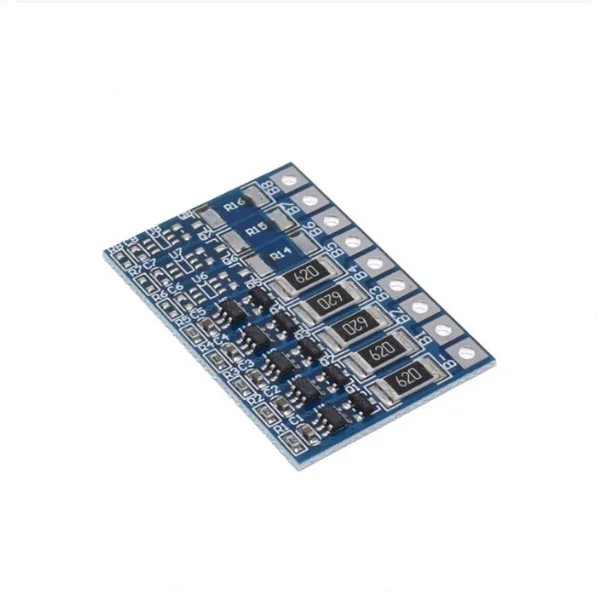

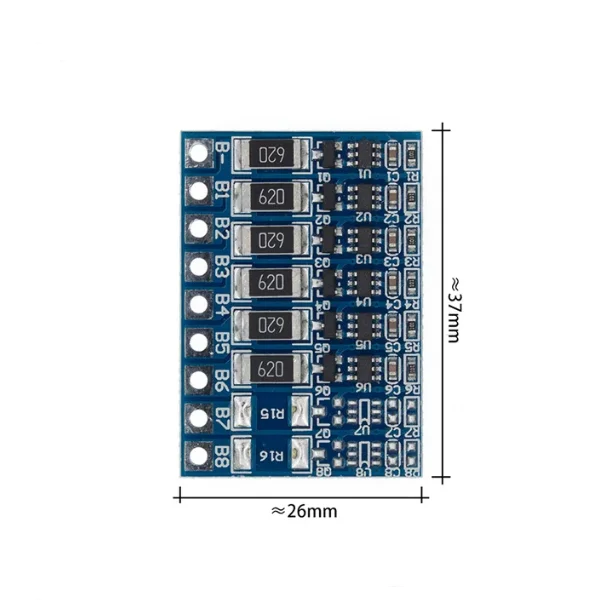

Parámetros de la placa de ecualización de batería de 8 cadenas:
Características:
Voltaje de ecualización de 4,2 V, la corriente de ecualización es de 66 mA;
Descripción del punto de soldadura:
B-conectar el terminal negativo del paquete de baterías
B1 conecta la batería 1 y la batería 2 en el punto de contacto
B2 conectando la batería 2 y la batería 3 en el punto de contacto
B3 conectando la batería 3 y la batería 4 en el punto de contacto
B4 Conecte el contacto entre la batería 4 y la batería 5.
Contacto B5 entre Batería 5 y Batería 6.
Contacto B6 entre Batería 6 y Batería 7
B7 conecta la batería 7 al contacto de la batería 8
B8 se conecta al terminal positivo del paquete de baterías.
