Descripción

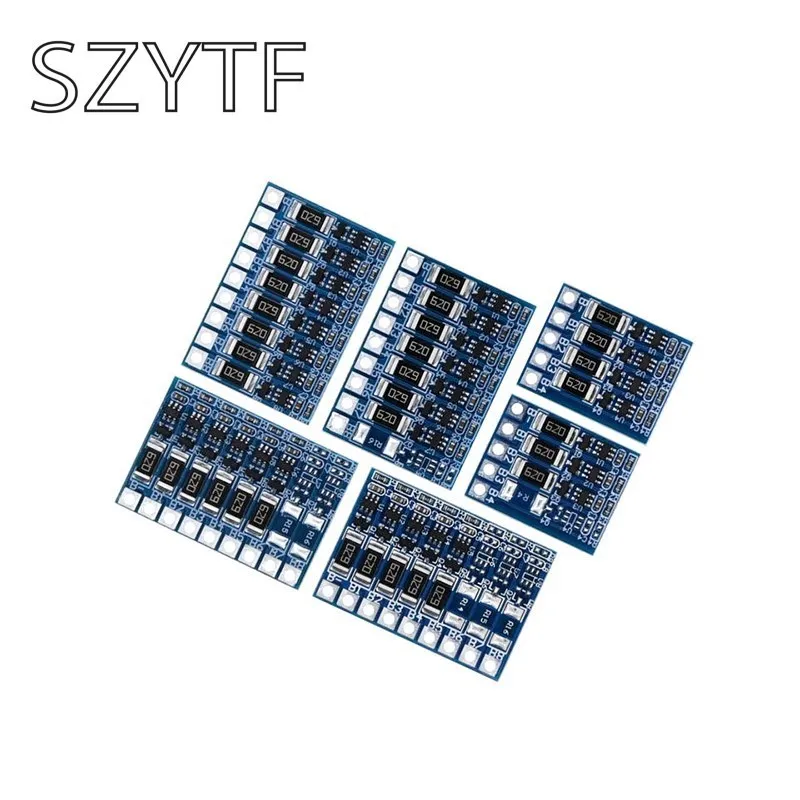

Parámetros de la placa de ecualización de batería de 3 cuerdas:
Prefijo=o NS="urn:schemas-microsoft-com: Office"
Características:
Voltaje de ecualización de 4,2 V, corriente de ecualizaciónEs 66mA;
Descripción de la Junta de soldadura:
B4 no necesita estar conectado
B3 está conectado al electrodo positivo de la batería
B2 conecta los contactos en la Batería 2 y la batería 3
B1 conecta los contactos en la batería 1 y la batería 2
B-está conectado al polo negativo de la batería;
Tamaño del producto: 26*20,5*2,4mm

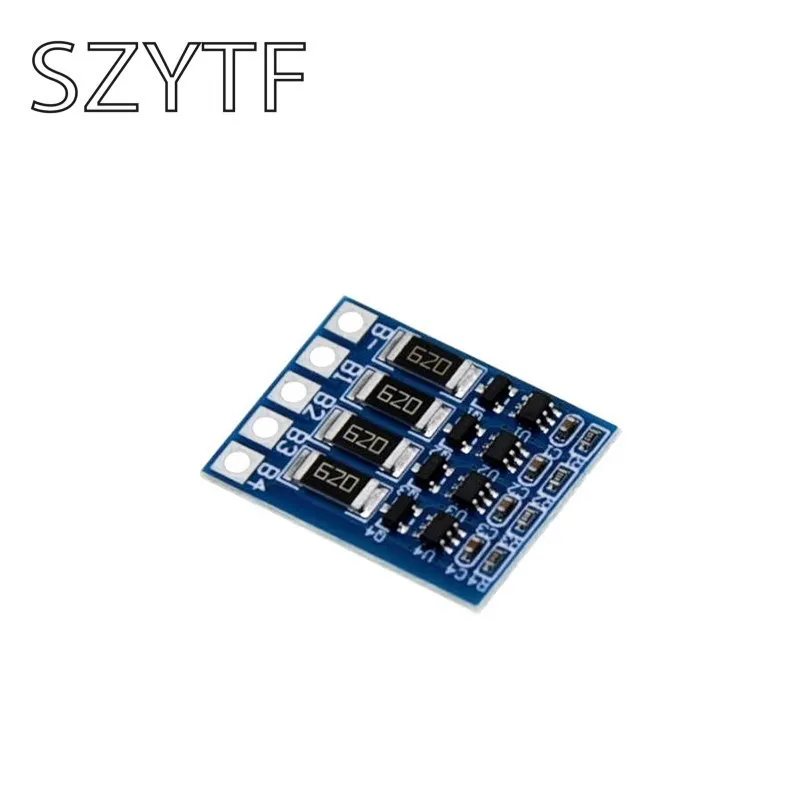

Parámetros de la placa de ecualización de batería de 4 cuerdas:
Características:
Voltaje de ecualización de 4,2 V, la corriente de ecualización es de 66mA;
Descripción de la Junta de soldadura:
B4 está conectado al positivo de la batería
B3 conecta los contactos en la batería 1 y la batería 2
B2 conecta los contactos en la Batería 2 y la batería 3
B1 conecta la batería 3 al contacto de la batería 4
B-está conectado al polo negativo de la batería;
Tamaño del producto: 26*20,5*2,4mm
Parámetros de la placa de ecualización de la batería de 5 cuerdas:
Características:
Ecualización de 4,2 V, la corriente de trabajo es de 68mA;
Descripción del punto de soldadura:
· B5 + está conectado a la batería positiva;
· B4 + conecta los contactos en la batería 4 y la batería 5;
· B3 + conecta los contactos de la batería 3 y la batería 4;
· B2 + conecta la Batería 2 al punto de contacto en la batería 3;
· B1 + conecta los contactos de la batería 1 y la batería 2;
· B-está conectado al polo negativo de la batería;
Tamaño del producto: 37,3*25,8*2,4mm
Parámetros de la placa de ecualización de batería de 6 cuerdas:
Características:
Voltaje de ecualización de 4,2 V, la corriente de ecualización es de 66mA;
Descripción de la Junta de soldadura:
B-Conecte el polo negativo de la batería
B1 conecta los contactos en la batería 1 y la batería 2
B2 conecta los contactos en la Batería 2 y la batería 3
B3 conecta la batería 3 al contacto en la batería 4
B4 conecta la batería 4 al contacto en la batería 5
B5 conecta los contactos de la batería 5 y la batería 6
B6 está conectado al positivo de la batería
Tamaño del producto: 37,3*25,8*2,4mm

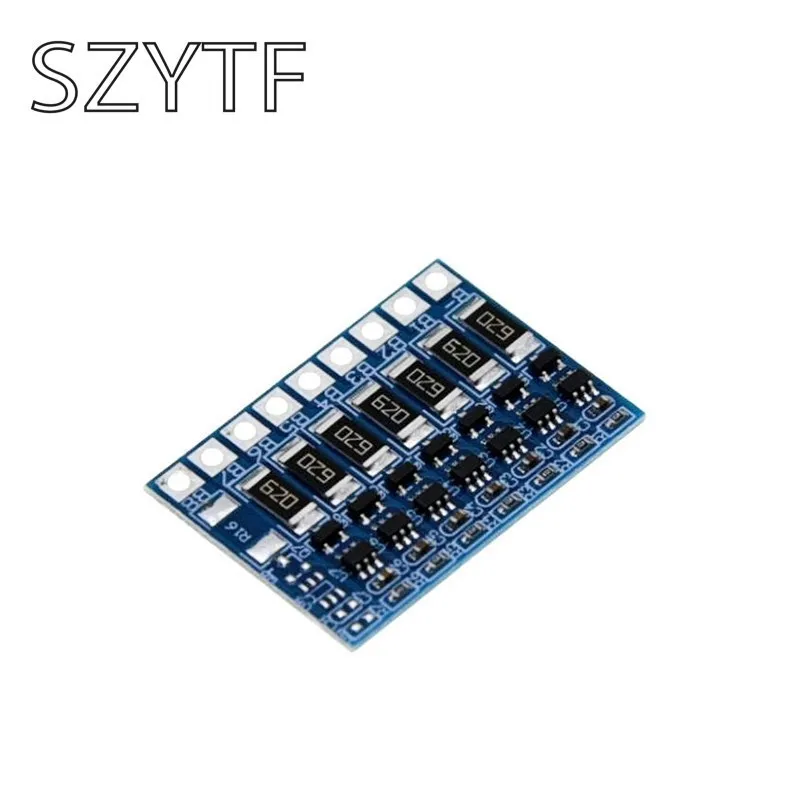

Parámetros de la placa de ecualización de la batería de 7 cuerdas:
Características:
Voltaje de ecualización de 4,2 V, la corriente de ecualización es de 66mA;
Descripción de la Junta de soldadura:
B-Conecte el polo negativo de la batería
B1 conecta los contactos en la batería 1 y la batería 2
B2 conecta los contactos en la Batería 2 y la batería 3
B3 conecta la batería 3 al contacto en la batería 4
B4 conecta la batería 4 al contacto en la batería 5
B5 conecta los contactos de la batería 5 y la batería 6
B6 conecta la batería 6 al contacto en la batería 7
B7 conectado al positivo de la batería
Tamaño del producto: 37,3*25,8*2,4mm

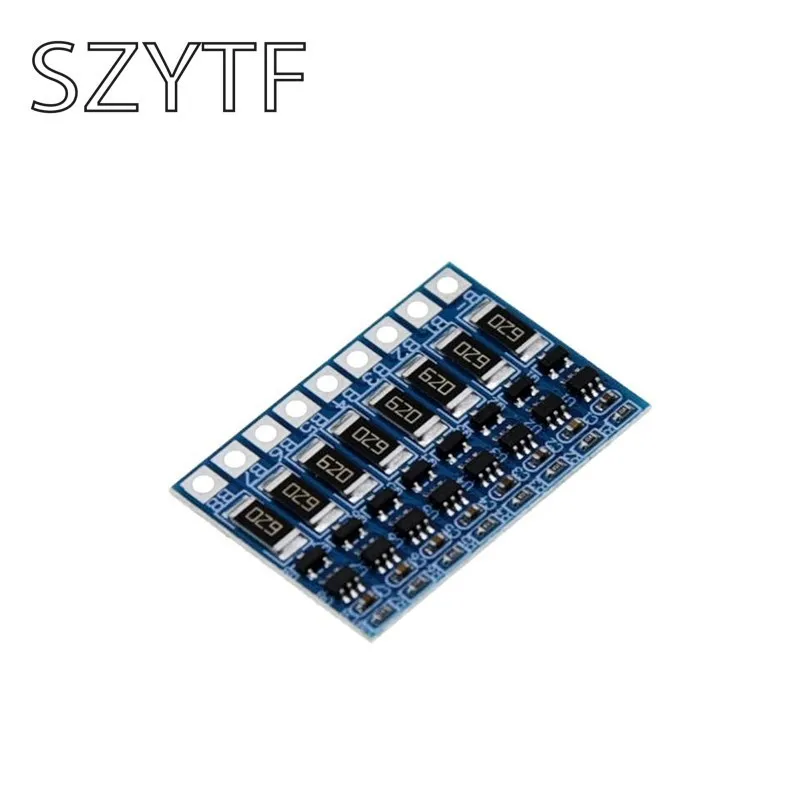

Parámetros de placa de ecualización de batería de 8 cuerdas:
Características:
Voltaje de ecualización de 4,2 V, la corriente de ecualización es de 66mA;
Descripción de la Junta de soldadura:
B-Conecte el polo negativo de la batería
B1 conecta los contactos en la batería 1 y la batería 2
B2 conecta los contactos en la Batería 2 y la batería 3
B3 conecta la batería 3 al contacto en la batería 4
B4 conecta la batería 4 al contacto en la batería 5
B5 conecta los contactos de la batería 5 y la batería 6
B6 conecta la batería 6 al contacto en la batería 7
B7 conecta la batería 7 al contacto en la batería 8
B8 está conectado al positivo de la batería
Tamaño del producto: 37,3*25,8*2,4mm
