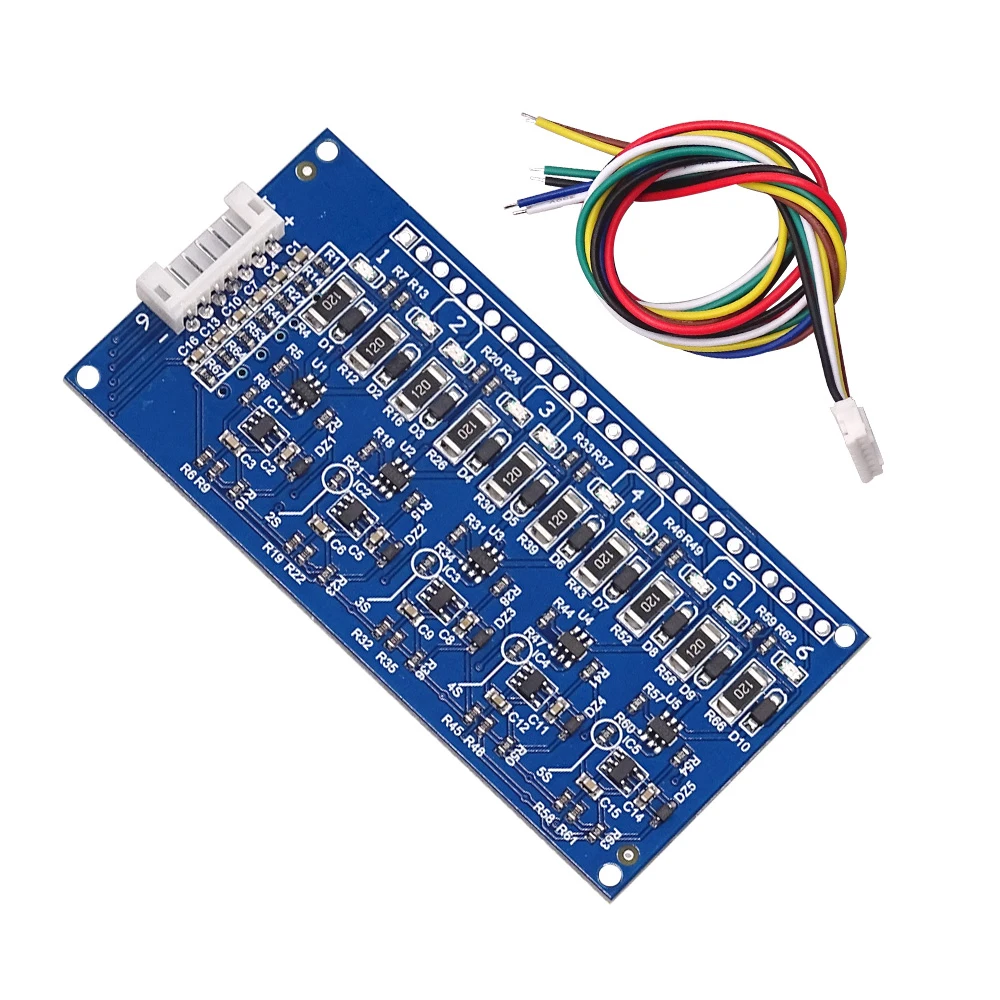

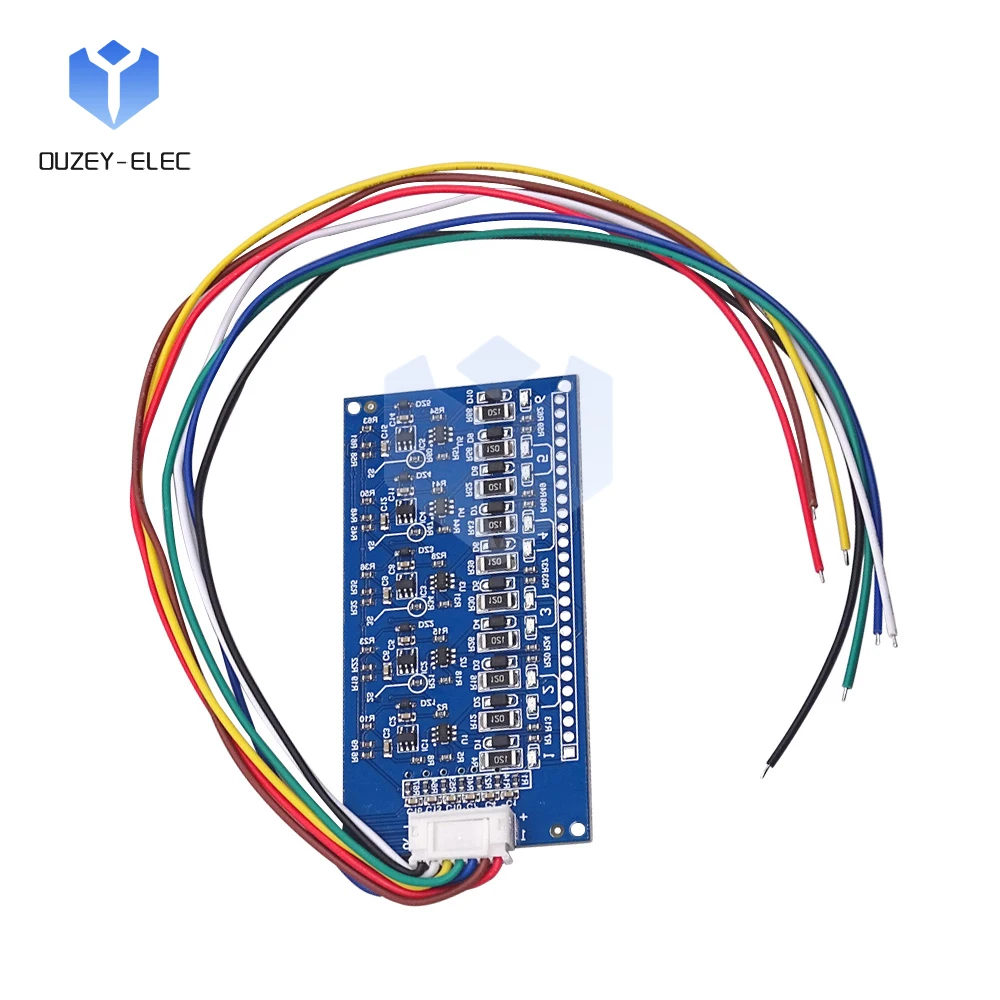

2s ~ 6 batería de litio carga protección Junta alta precisión ecualización activa módulo con Luces indicadoras BMS

Características:

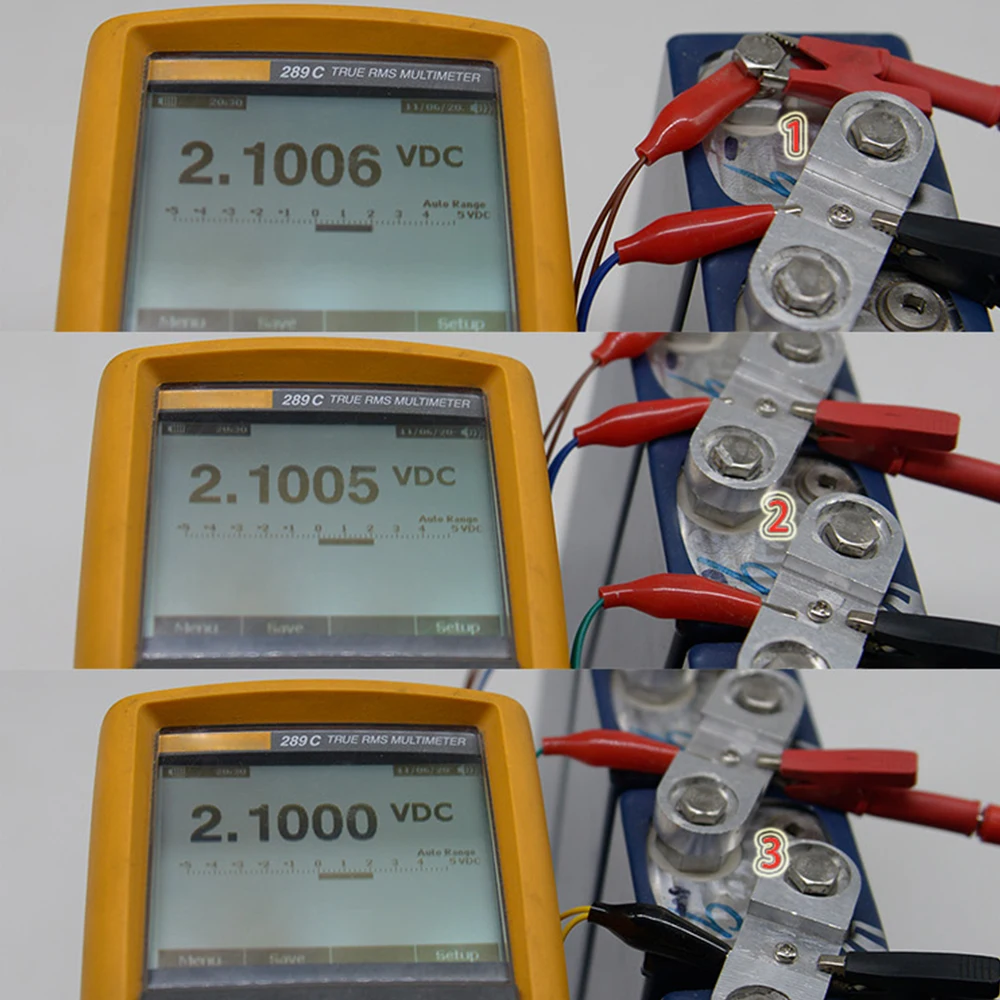

1.Este producto utiliza chips de alta precisión para comparar el voltaje de dos cadenas de baterías adyacentes y luego descargar las baterías con alto voltaje para que el voltaje de las dos cadenas de baterías sea consistente.La placa de protección contiene cinco grupos de circuitos de comparación, que pueden comparar dos cadenas de baterías adyacentes cualesquiera y finalmente alinear el voltaje de las seis cadenas de baterías con la batería con el voltaje más bajo, para lograr el propósito de ecualizar las seis cadenas. de baterías.Después de la ecualización, la diferencia de voltaje entre las dos cadenas de baterías adyacentes puede ser tan baja como 1 mV.
2.La corriente de ecualización de la placa de protección es de 200 mA (el voltaje de una sola batería es de 2,8 V).Cuando la diferencia de voltaje entre dos cadenas de baterías adyacentes es inferior a 30 mV, la corriente de ecualización del circuito disminuye gradualmente.Cuando la diferencia de voltaje de la batería alcanza el punto de estabilidad del circuito (el valor típico es 1 mV), la corriente disminuye a 60 μ A.Esta corriente es la corriente de reposo del circuito para mantener la función.Cuando aumenta la diferencia de voltaje entre dos cadenas de baterías adyacentes, el circuito descarga la batería de alto voltaje nuevamente hasta que el voltaje se equilibre.

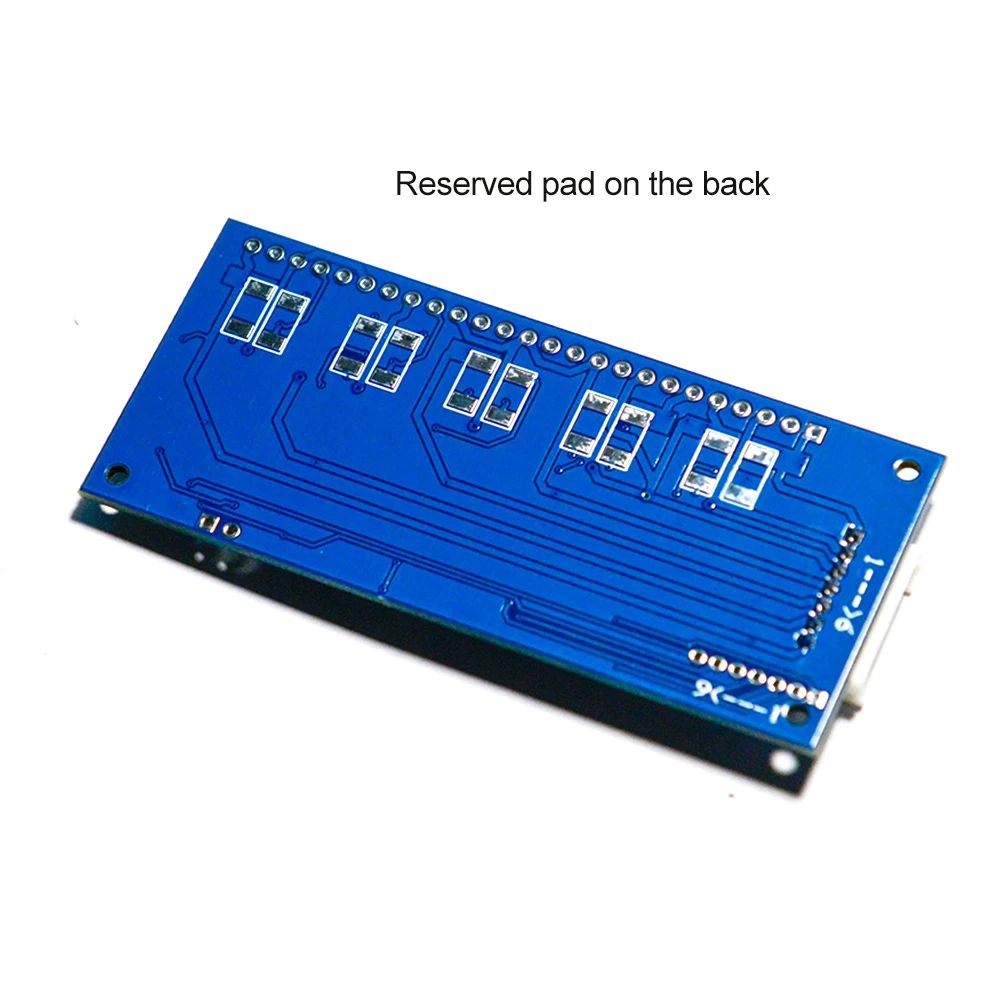

3.Se reserva un juego de 2010 almohadillas de resistencia SMD en la parte posterior de la placa de protección, que puede soldar la misma resistencia para aumentar la corriente de ecualización.Al mismo tiempo, las interfaces están reservadas para ampliar la corriente de ecualización (estima que 2-3A y la placa de expansión está en desarrollo).
4. Después de conectar la placa de protección al paquete de baterías, si la diferencia de voltaje entre dos cadenas de baterías adyacentes es superior a 1 mV, el circuito comenzará a ecualizarse inmediatamente.No importa si el paquete de baterías se está cargando o en uso, siempre que la diferencia de voltaje entre dos cadenas de baterías adyacentes sea superior a 1 mV, el circuito igualará las baterías con alto voltaje nuevamente.
5. Tipo aplicable de placa protectora: adecuada para baterías de níquel-hidrógeno de la serie 2-6, baterías de titanato de litio y condensadores farad.

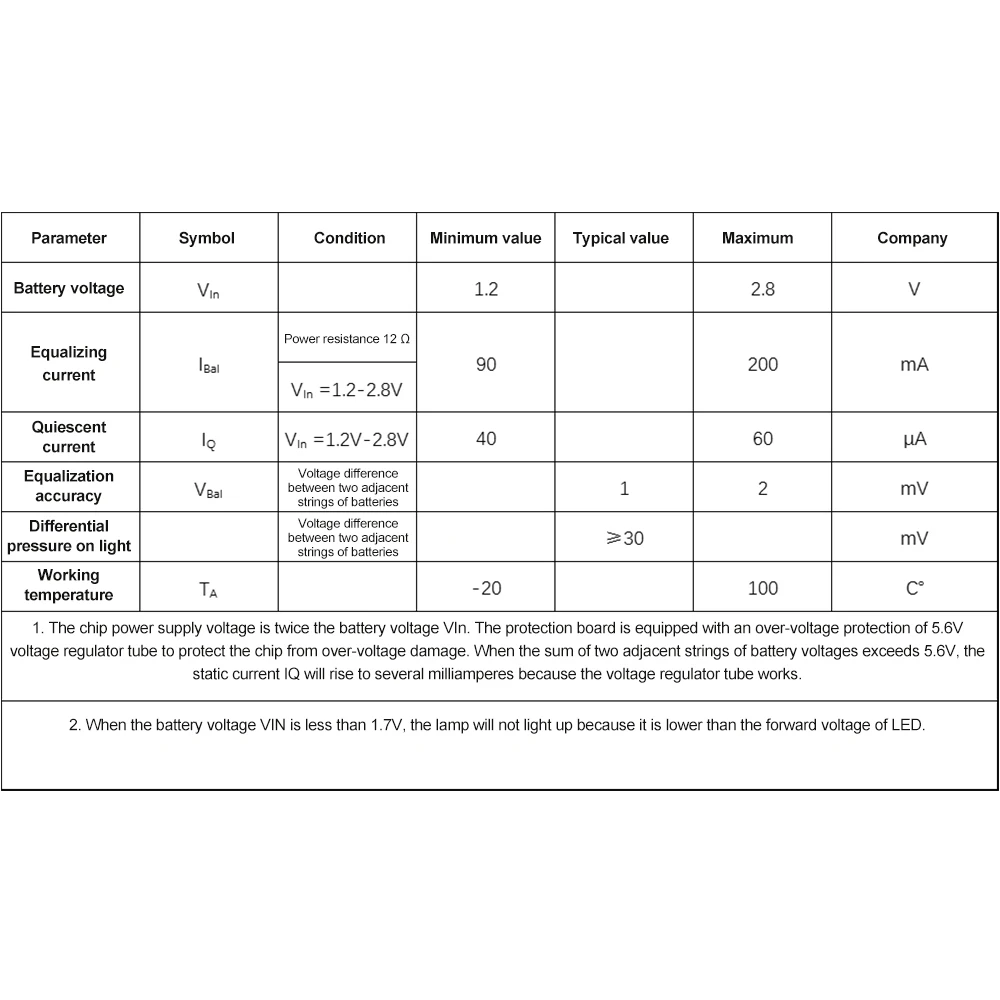

Parámetros:
Voltaje de la batería: 1,2 ~ 2,8 V
Corriente de ecualización: 90~200mA (condición: resistencia de potencia 12 Ω, VIn=1,2-2,8V)
Resistencia de potencia: 12 Ω
Corriente de reposo: 40-60 μ A (condición: VIn=1,2 V-2,8 V)
Precisión de ecualización: 1-2 mV (condición: diferencia de voltaje entre dos cadenas de baterías adyacentes)
Diferencia de voltaje cuando la lámpara está encendida: ≥ 30 mV (condición: diferencia de voltaje entre dos cadenas de baterías adyacentes)
Temperatura de funcionamiento: - 20-100℃

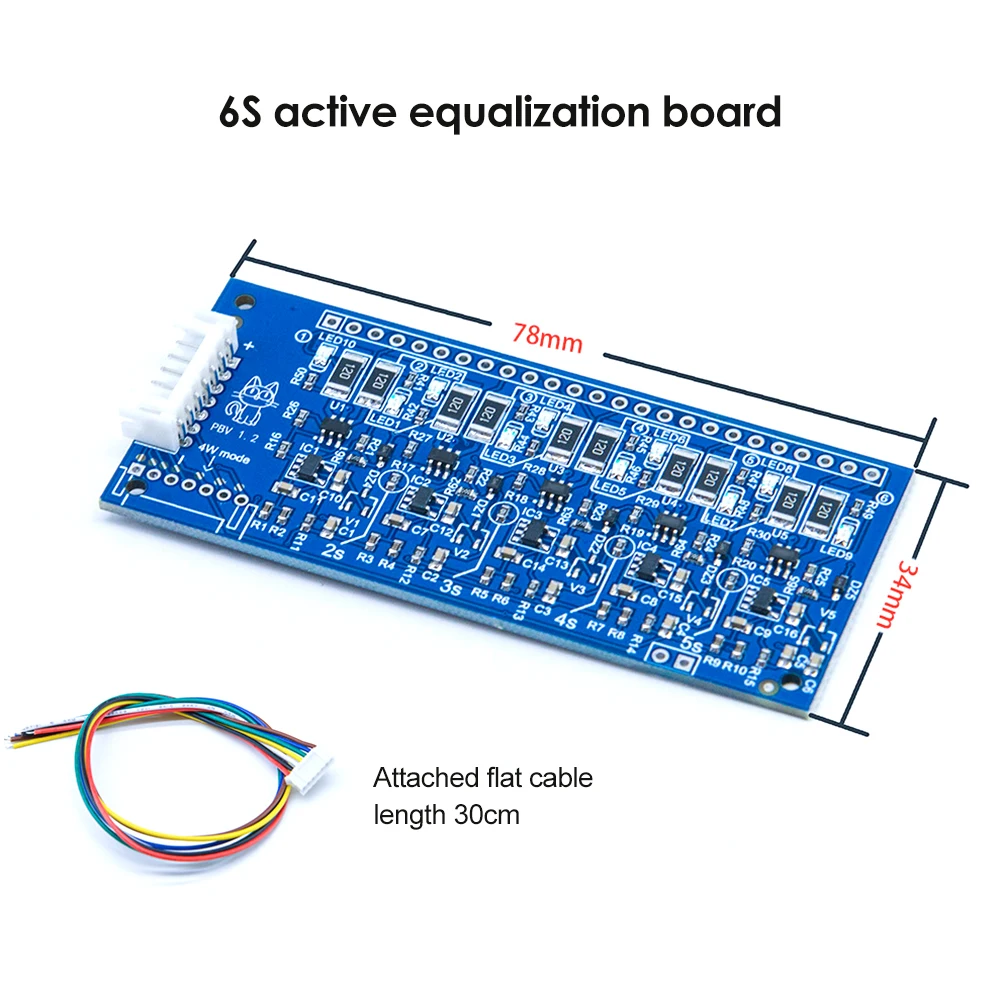

Tamaño de la placa de protección: 78 mm x 34 mm
Longitud del cable: unos 30 cm

Tenga cuidado:
1.El voltaje de la fuente de alimentación del chip es el doble que el voltaje de la batería VIn.La placa de protección está equipada con una protección contra sobretensión del tubo regulador de voltaje de 5,6 V para proteger el chip contra daños por sobretensión.Cuando la suma de dos cadenas adyacentes de voltajes de la batería supera los 5,6 V, el coeficiente intelectual de corriente estática subirá a varios miliamperios porque el tubo regulador de voltaje funciona.
2.Cuando el voltaje VIn de la batería es inferior a 1,7 V, la lámpara no se encenderá porque es inferior al voltaje directo del LED.
instrucciones:

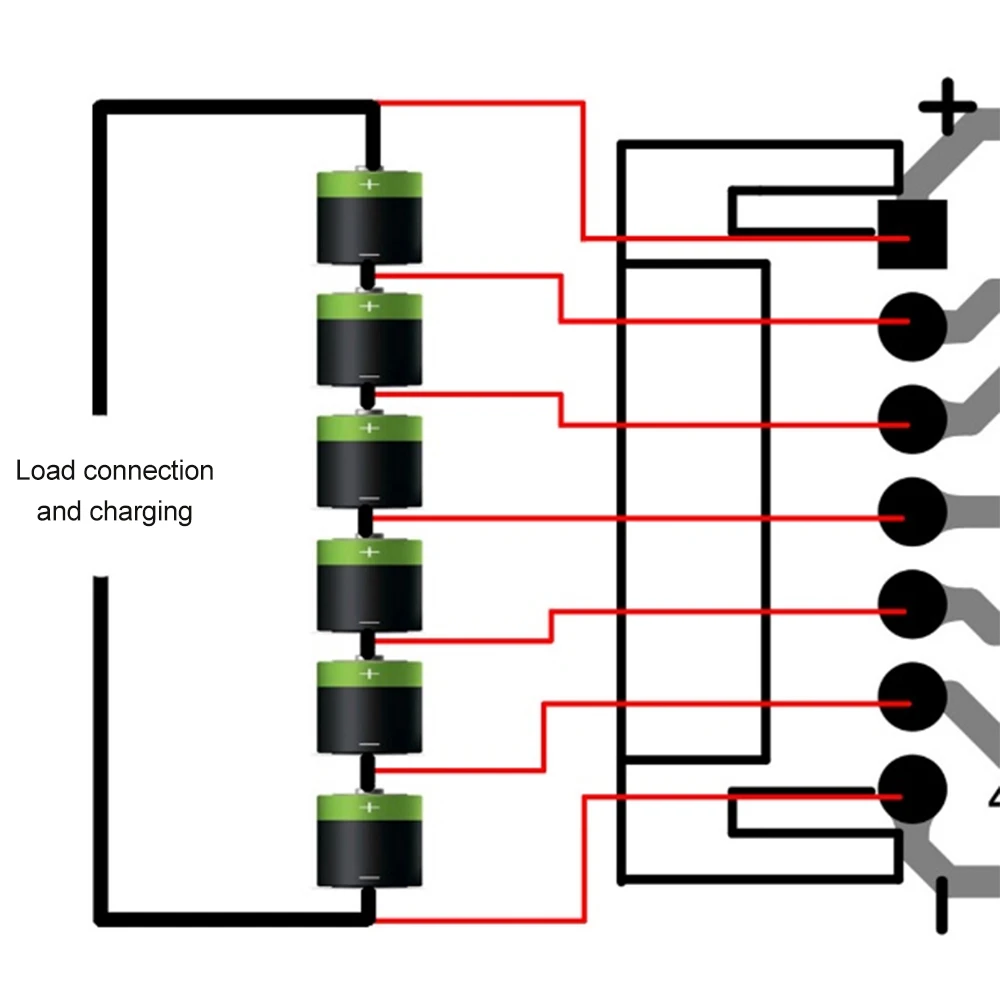

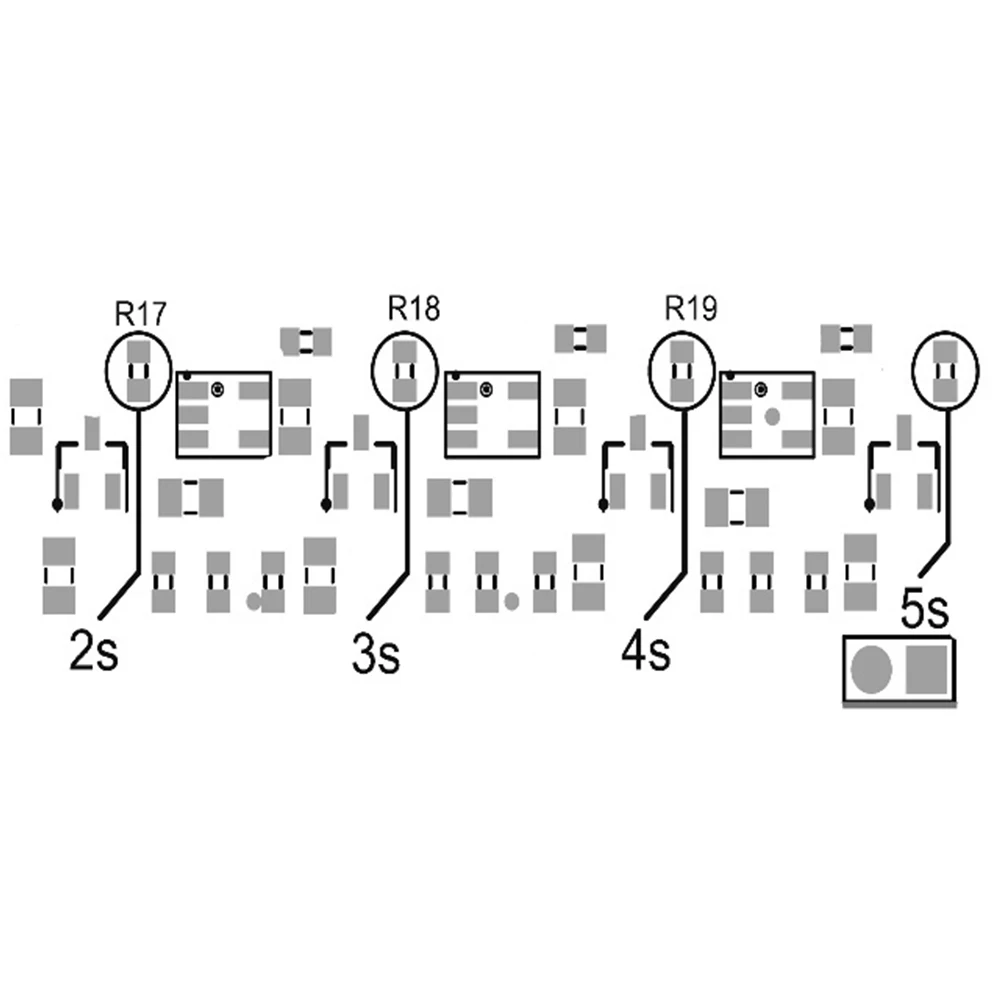

El chip único de esta placa de protección puede proteger la cantidad de cadenas de baterías de 2 a 6.El cableado debe comenzar desde el extremo marcado con "+" en la PCB.Para paquetes de baterías con menos de 6 cadenas, es necesario quitar la resistencia marcada en la PCB (por ejemplo, para conectar 3 cadenas, solo es necesario quitar la resistencia marcada con 3S en la placa y no se deben mover otras resistencias.El cableado debe comenzar desde el polo positivo y conectar 4 líneas, etc.).

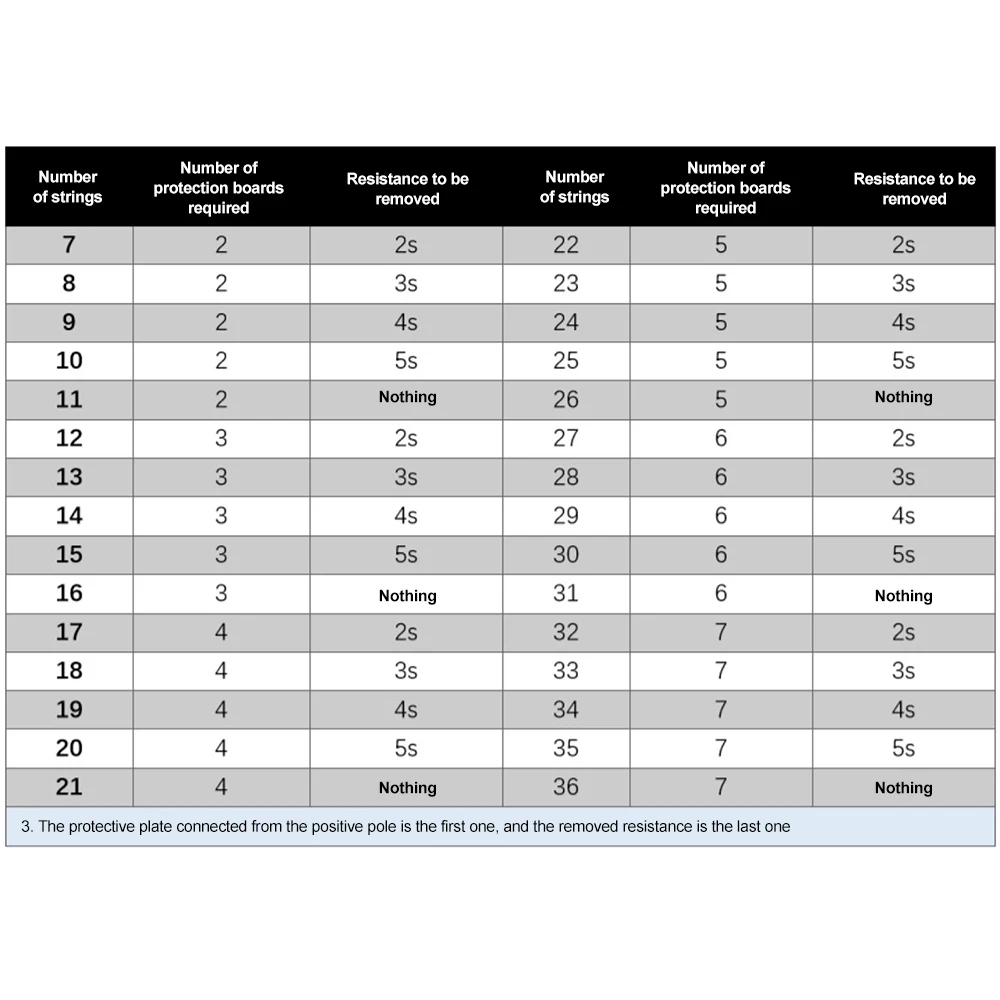

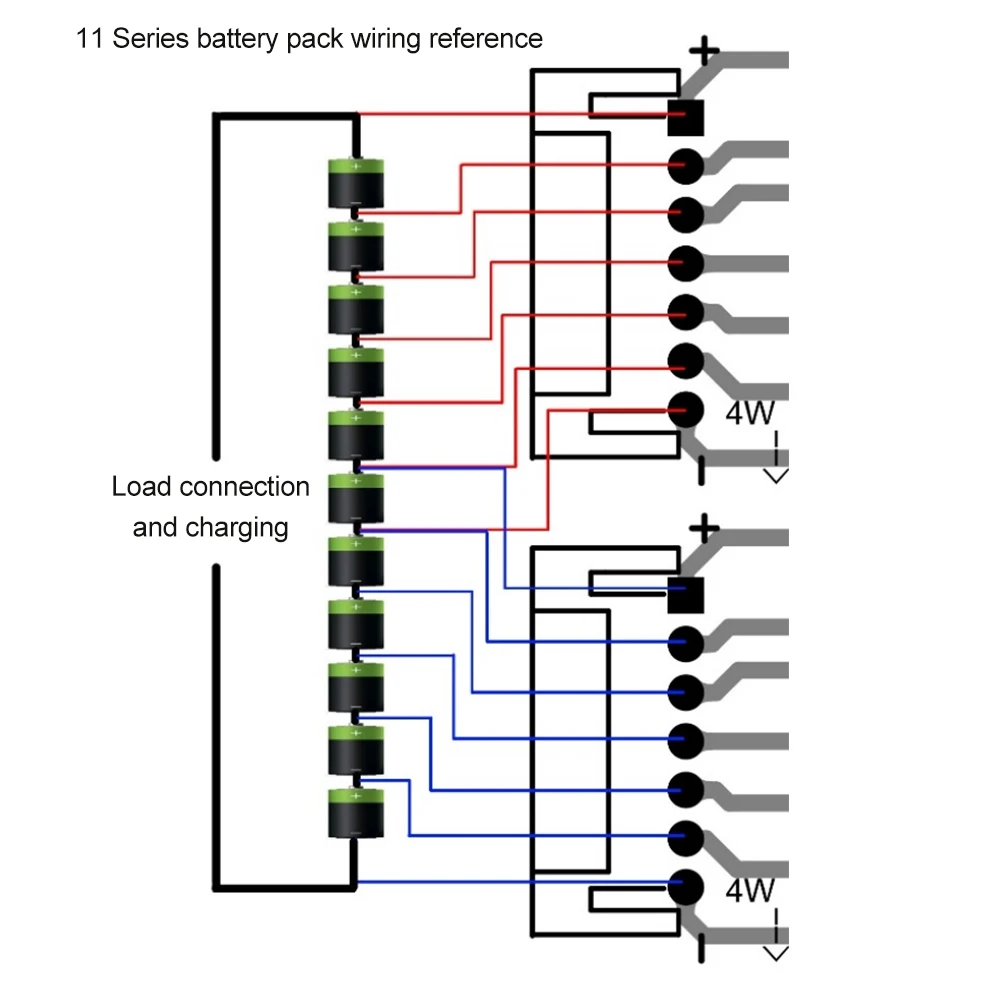

Esta placa de protección se puede conectar en serie para adaptarse a más paquetes de baterías.No existe un límite superior para la cantidad de baterías multichip conectadas en serie.El diagrama de cableado se muestra en la siguiente figura.Se deben conectar dos cadenas adyacentes superpuestas para transmitir el voltaje.El cálculo de la placa protectora necesaria para más de 6 cadenas de paquetes de baterías se muestra en la tabla adjunta.

Asuntos que requieren atención:
1.La secuencia de cableado no se puede invertir.Sólo se puede iniciar desde el polo positivo y el cableado no se puede invertir.Aunque el circuito tiene protección contra sobretensión y conexión inversa, es solo para la protección de chips de alta precisión.En el caso de conexión inversa, todos los voltajes de la batería pueden vaciarse a 1V, por lo que debe probarse después de conectar la placa de protección.
2.Cuando se conectan varias placas de protección en serie, deben cablearse de acuerdo con el diagrama.Dos tableros adyacentes deben estar conectados a la misma batería para garantizar que se pueda transmitir el voltaje mínimo de la batería entre las dos tablas.Si el número de cadenas de protección es excesivo, la resistencia en la última placa de protección se eliminará según el diagrama.Si la resistencia eliminada es incorrecta, puede causar dos situaciones: 1 la última cadena o varias cadenas de baterías no se pueden ecualizar, y 2 la ecualización no se puede detener hasta que el voltaje de todas las baterías caiga a 1V.
3.Cuando todas las luces estén apagadas durante 2 horas, pruebe la consistencia del voltaje de la batería (dependiendo de la capacidad de la batería, puede tardar más en alcanzar el equilibrio) y probar la caída de voltaje de la batería en los próximos 2 días.Debido a que la corriente estática de la placa de protección es extremadamente baja, se puede eliminar el ruido de autodescarga de la batería.Bajo la condición de que la batería esté equilibrada y consistente, el voltaje no caerá demasiado con el tiempo.

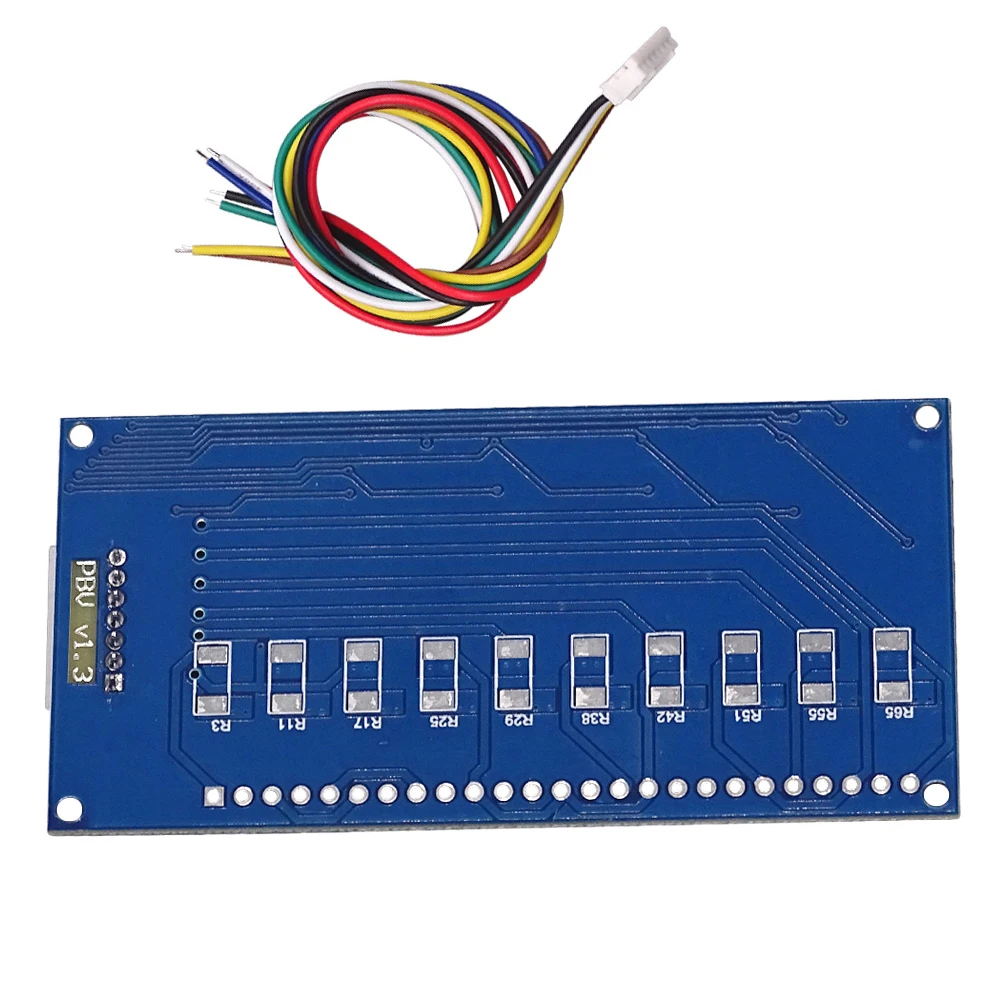

Hay un juego de 2010 almohadillas de resistencia de parche reservadas en la parte posterior de la placa de protección, lo que puede aumentar la corriente de ecualización mediante la resistencia de la soldadura.Cuando la corriente de ecualización es de 200 mA, se pueden descargar 4,8 Ah de electricidad en un día y la desviación de capacidad de aproximadamente un 10% se puede corregir en base a un monómero de 50 AH.Si no es especialmente necesario, no se recomienda aumentar la corriente de ecualización.Si la corriente aumenta, la calefacción será más grave.Si el espacio de enfriamiento de la placa protectora es insuficiente, puede provocar un accidente.Además, una gran corriente de ecualización consumirá la energía restante de la batería más rápido.

El paquete incluye:
1x placa de protección
1X cable plano
