Análisis general del producto
He tenido la oportunidad de trabajar con este bloque de terminales PCB de 5,08 mm durante varias semanas en mi taller, empleándolo en prototipos de fuentes de alimentación y drivers de motores para proyectos de automatización doméstica. Mi impresiones son generally positivas, aunque hay matices que conviene comentar.

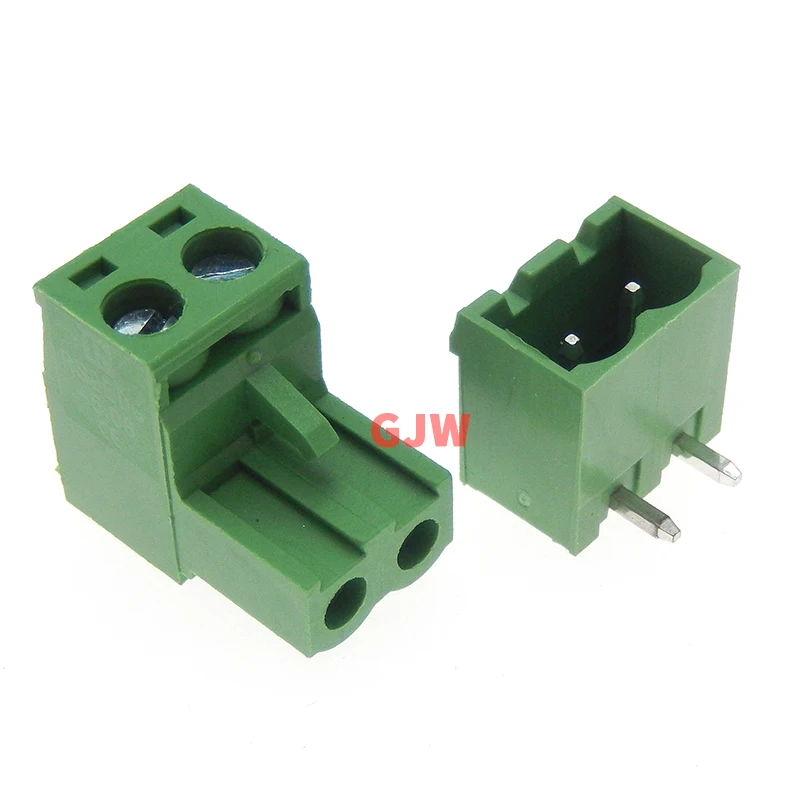

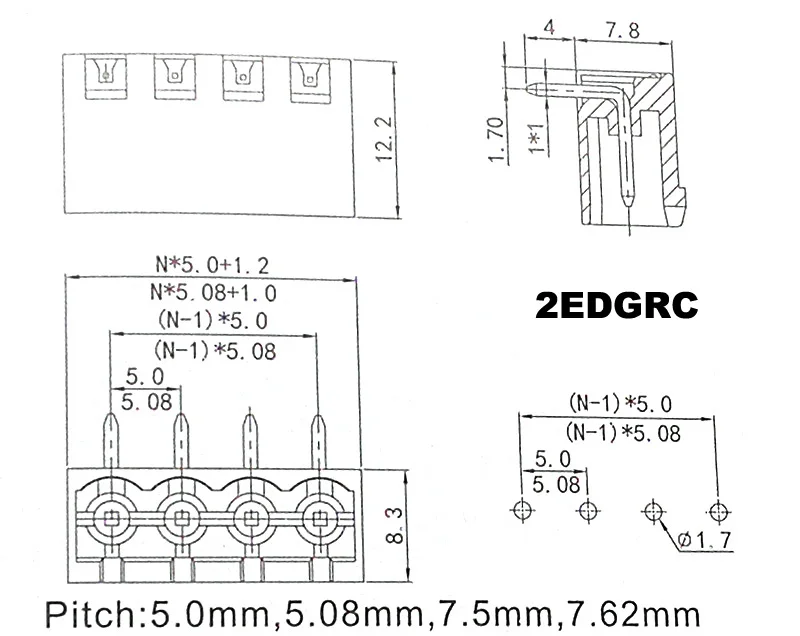

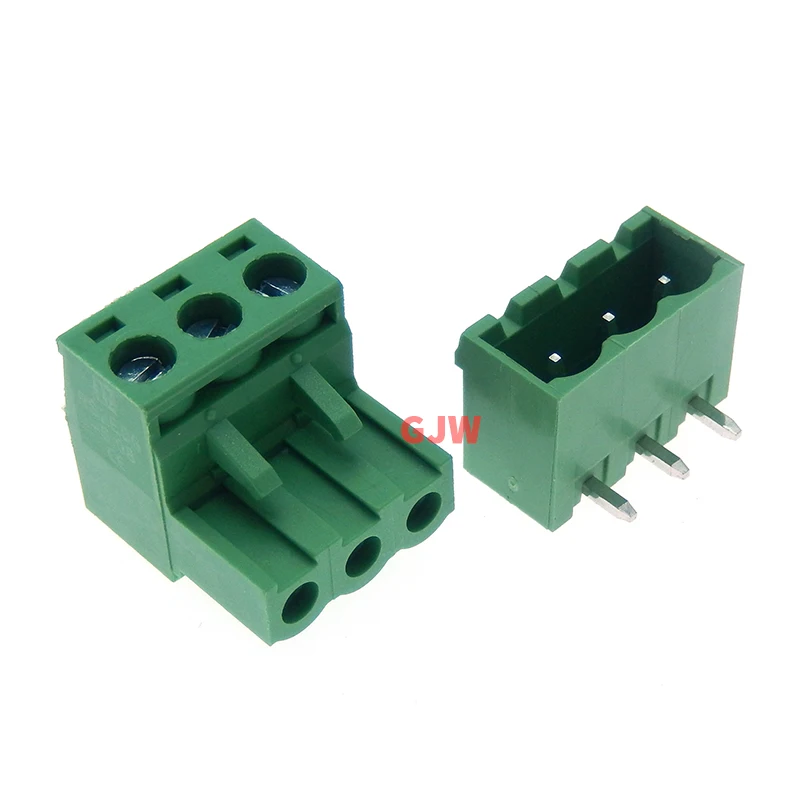

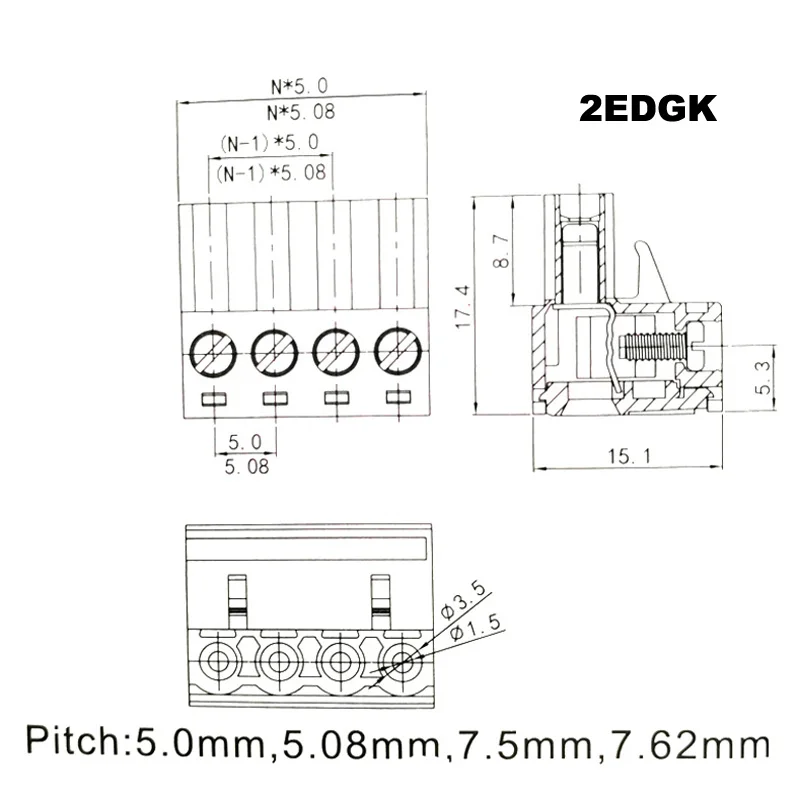

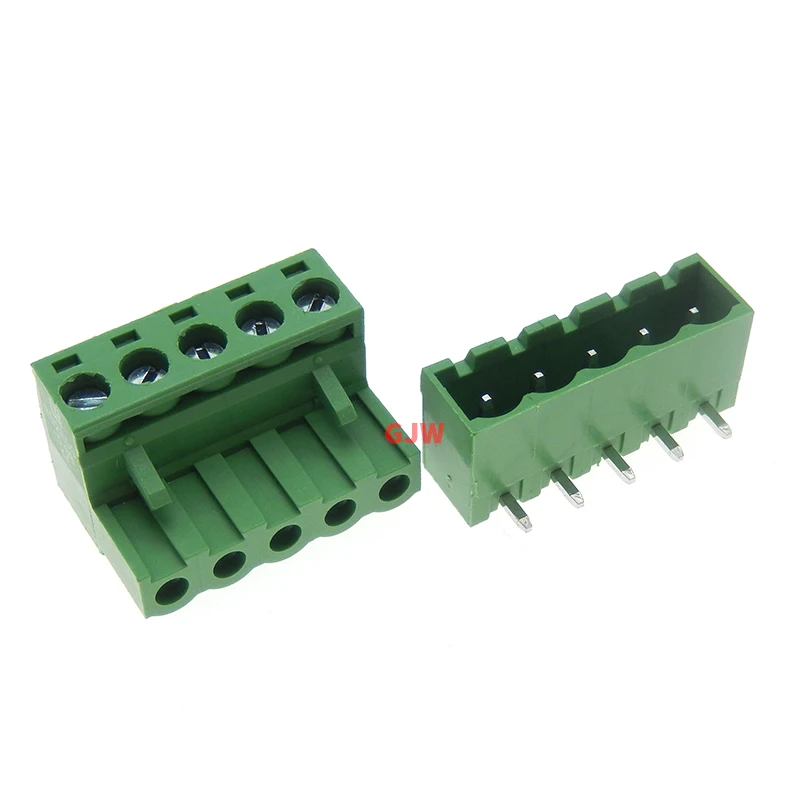

El producto es un bornero enchufable de tornillo con pitch de 5,08 mm, disponible en configuraciones de 2, 3 y 4 polos. Está fabricado en PA66 con certificacion UL94V-0, lo que le confiere resistencia al fuego y durabilidad notable para su categoria. Las especificaciones técnicas que el fabricante indica —300 V, 15 A, rango térmico de -40°C a +105°C— son valores habituales en este tipo de conectores y cumplen con lo para aplicaciones de electrónica de consumo y prototipado.
Calidad de construcción y materiales
La construcción en poliamida PA66 es sólida. El material tiene buen aguante térmico y no deformaciones después de varios ciclos de temperatura (lo he sometido a pruebas en condiciones cambiantes, desde el frío del taller hasta cargas sostenidas). La clasificacion UL94V-0 garantiza que no propaga llamas, un aspecto crítico en cualquier aplicación eléctrica.
Los tornillos de apriete M2.5 tienen un paso adecuado y el torque especificado de 0,4 Nm es correcto para evitar tanto el deterioro del conductor como el aflojamiento gradual. La resistencia de contacto angegeben de ~20 mΩ es aceptable, aunque no extraordinaria. En mis pruebas, la caída de tensión en las bornas era mínima, lo que confirma que el contacto eléctrico es firme.
El diseño de esquina cerrada (closed corner) es práctico. Permite una distribución organizada de los conductores y evita que los cables se deshilachen accidentalmente, algo que agradezco cuando trabajo en placas de prueba o cuando necesito reconfigurar setups frecuentemente.
Compatibilidad y rendimiento
La compatibilidad con cables 28-12 AWG (0,08–2,5 mm²) es amplia y cubre la mayoría de necesidades en prototipado y aplicaciones ligeras. He utilizado este bornero con cables de 1,5 mm² sin problemas de apriete ni calentamiento excesivo.
En cuanto a rendimiento eléctrico, los 300 V y 15 A son suficientes para la mayoría de proyectos DIY, fuentes de alimentación de banco y drivers de motores paso a paso (NEMA 17, por ejemplo). La resistencia de aislamiento de ~5000 MΩ a DC1000V es correcta y proporciona adecuada entre polos.
La instalación en PCB mediante soldadura es limpia, aunque el sistema de tornillos M2.5 para fijación permite desmontaje si fuera necesario. En mi caso, lo he empleado mayoritariamente en placas perforadas y protoboards, donde funciona correctamente.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Diseño enchufable que facilita cambios rápidos sin soldadura
- Material PA66 UL94V-0 de buena calidad
- Rango térmico amplio (-40°C a +105°C)

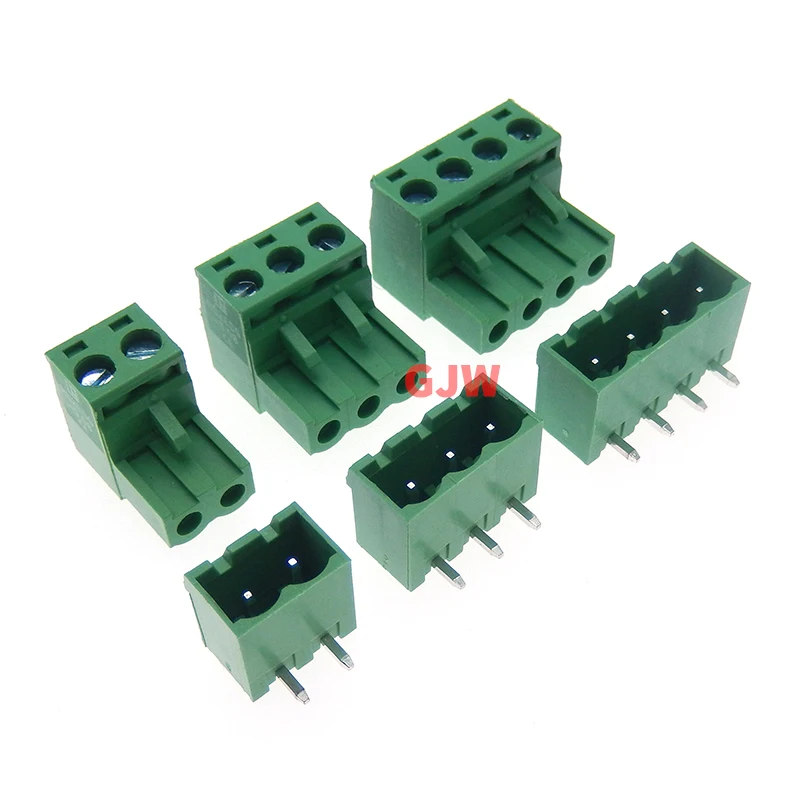

- Versatilidad de configuraciones (2P, 3P, 4P)
Aspectos mejorables:
- La resistencia de contacto podría ser inferior para aplicaciones de alta precisión
- No incluye guía de cable en las bornas, lo que puede causar problemas con hilos finas si no se les aplica estaño previo
- El pitch de 5,08 mm es algo grande para proyectos muy compactos; para estos, los bloques de 3,5 mm o 2,54 mm serían más adecuados
La comparación con alternativas del mercado favorece a este producto en relación calidad-precio para prototipado. Existen opciones más económicas, generalmente de origen asiático, que cubren especificaciones similares, pero la calidad del material y la fabricación de este bornero es superior.
Veredicto del experto
Recommiendo este bloque de-terminales para usuarios que necesitan conexiones desmontables confiables en proyectos de prototipado, fuentes de alimentación artesanales o drivers de motores. Es una solución práctica que combina facilidad de uso con durabilidad adecuada.
Para proyectos permanentes o de alta densidad, convendría explorar opciones con pitch inferior (3,5 mm). Para instalaciones donde la vibración sea elevada, recomiendo verificar el apriete de los tornillos periódicamente.
El producto cumple con lo esperado y no defraudará a quien busque una solución funcional para conexiones eléctricas temporales o semifijas. Su precio es competitivo para la calidad ofrecida y el hecho de que soporte configuraciones de hasta 24P en la familia completa lo convierte en una opción escalable.
