Descripción
Característica:
Pequeño y delicado
Rendimiento confiable
Bajo consumo
Amplia gama de uso
Diseño de minimización de líneas de alta corriente
Introducción del producto

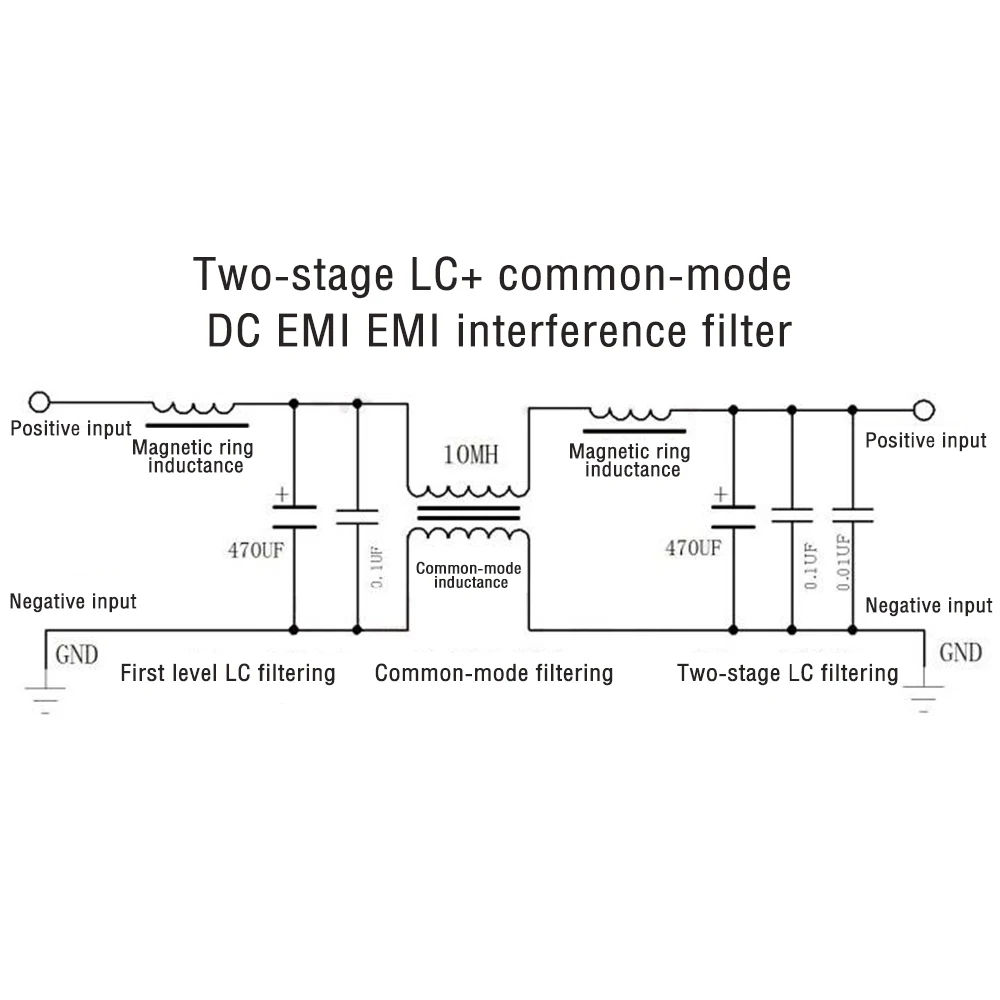

Introducción al circuito del filtro de potencia de CC: el circuito se compone de tres partes, la primera parte es un circuito de filtro LC de primer nivel, la segunda parte es un filtro EMI de modo común, la tercera parte es un circuito de filtro LC de dos niveles.
El filtro LC, generalmente conocido como filtro pasivo, es un dispositivo de compensación armónica tradicional compuesto por inductores y condensadores, que puede filtrar los armónicos en la fuente de alimentación una o más veces y purificar la fuente de alimentación de CC.
El filtrado de modo común puede suprimir el problema de la interferencia de pulso de grupo transitorio rápido con una tasa de repetición de varios miles de Hertz en el campo de algunos usuarios.

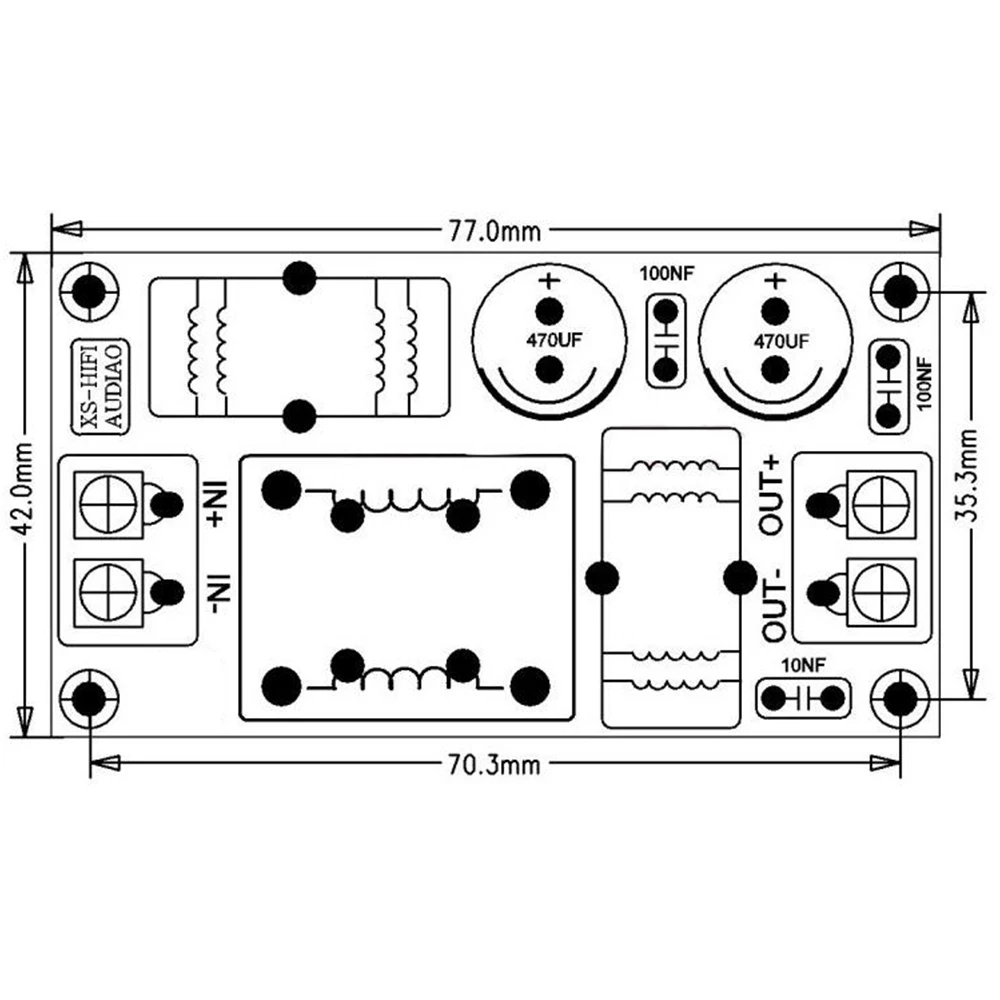

Especificaciones de PCB para FR4 42X77X1.6MM, diseño de minimización de línea de alta corriente, recorrido corto, puede soportar mayor corriente y menos interferencias con el mundo exterior.
La inductancia es de cuatro especificaciones 2A,4A,10A,20A.
Entrada: CC no más de 50 V (un voltaje más alto se puede reemplazar con un elevador de condensador electrolítico)
Salida: CC.

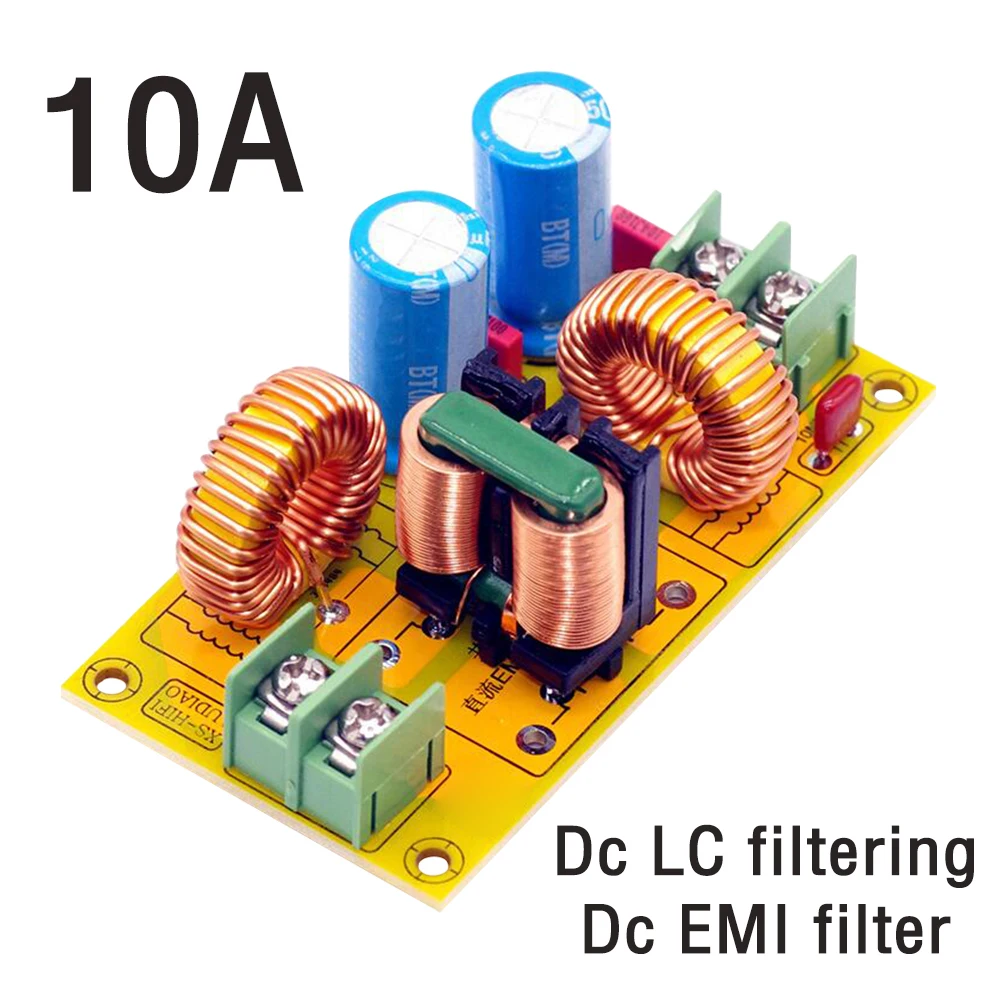

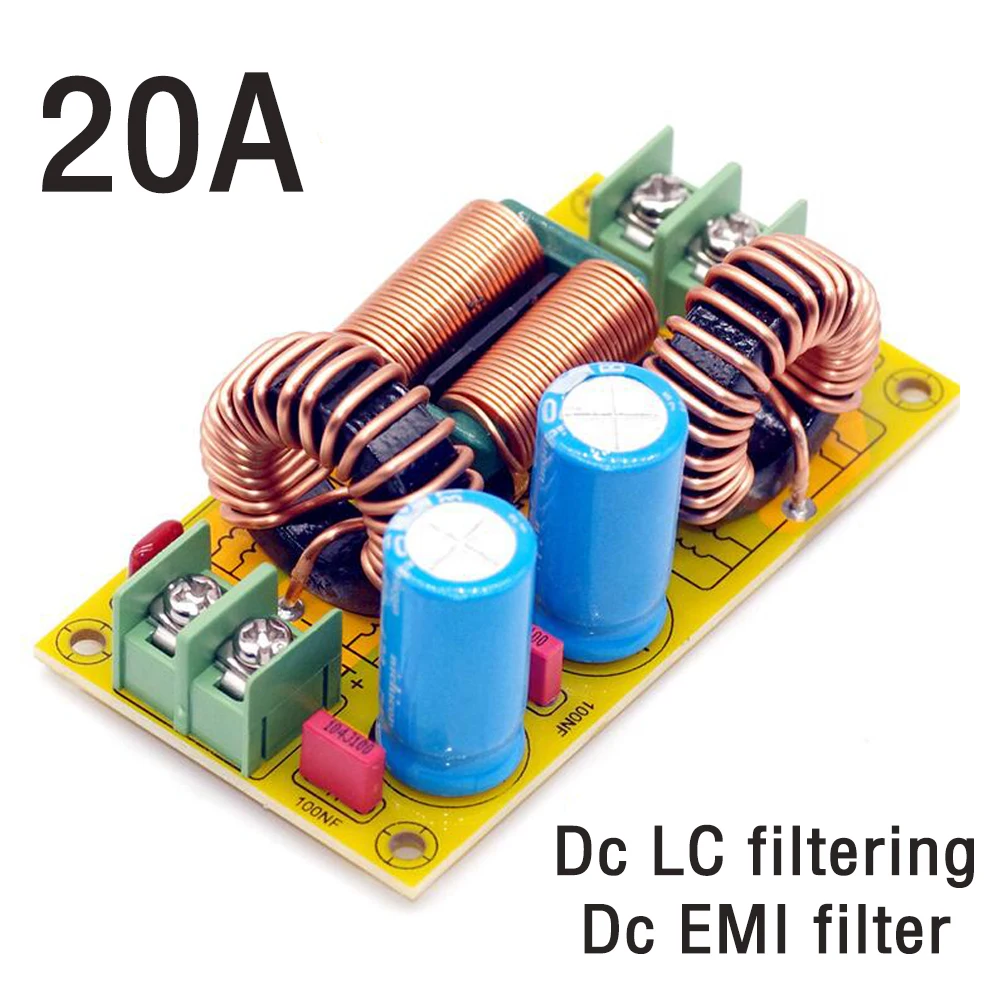

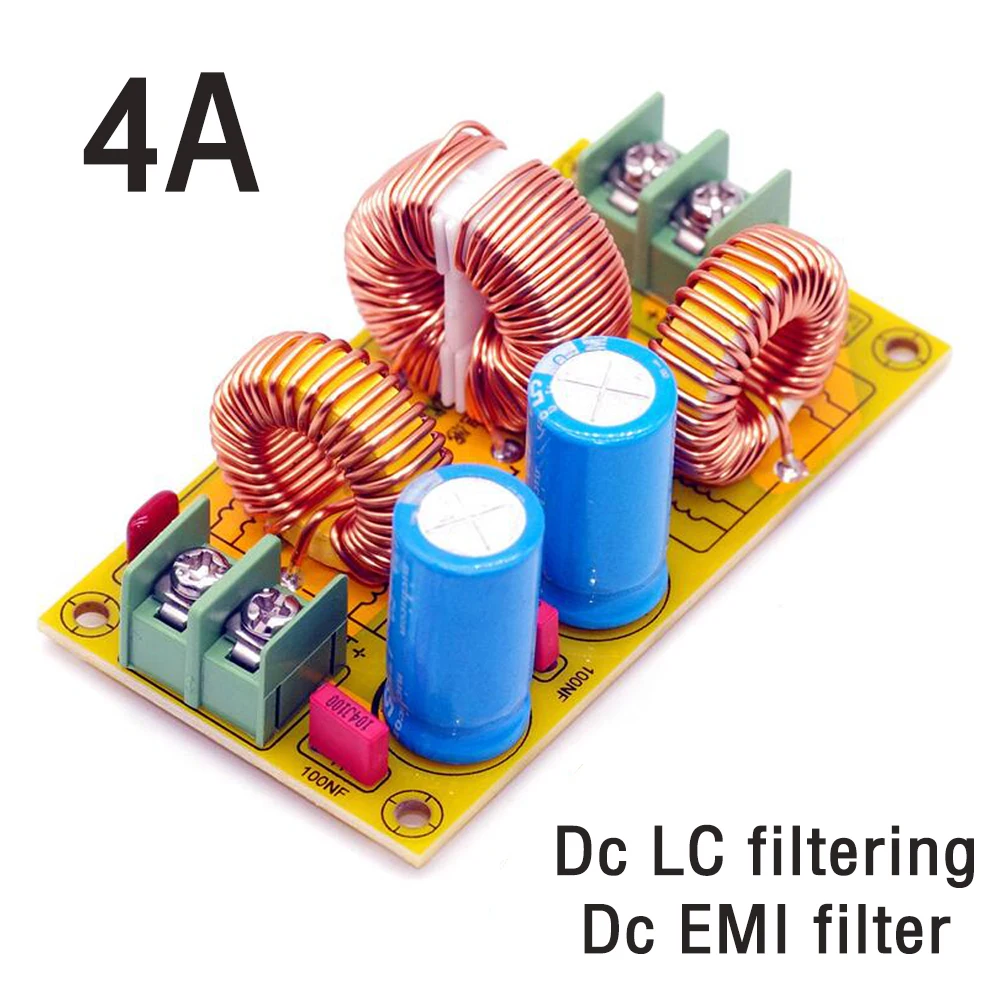

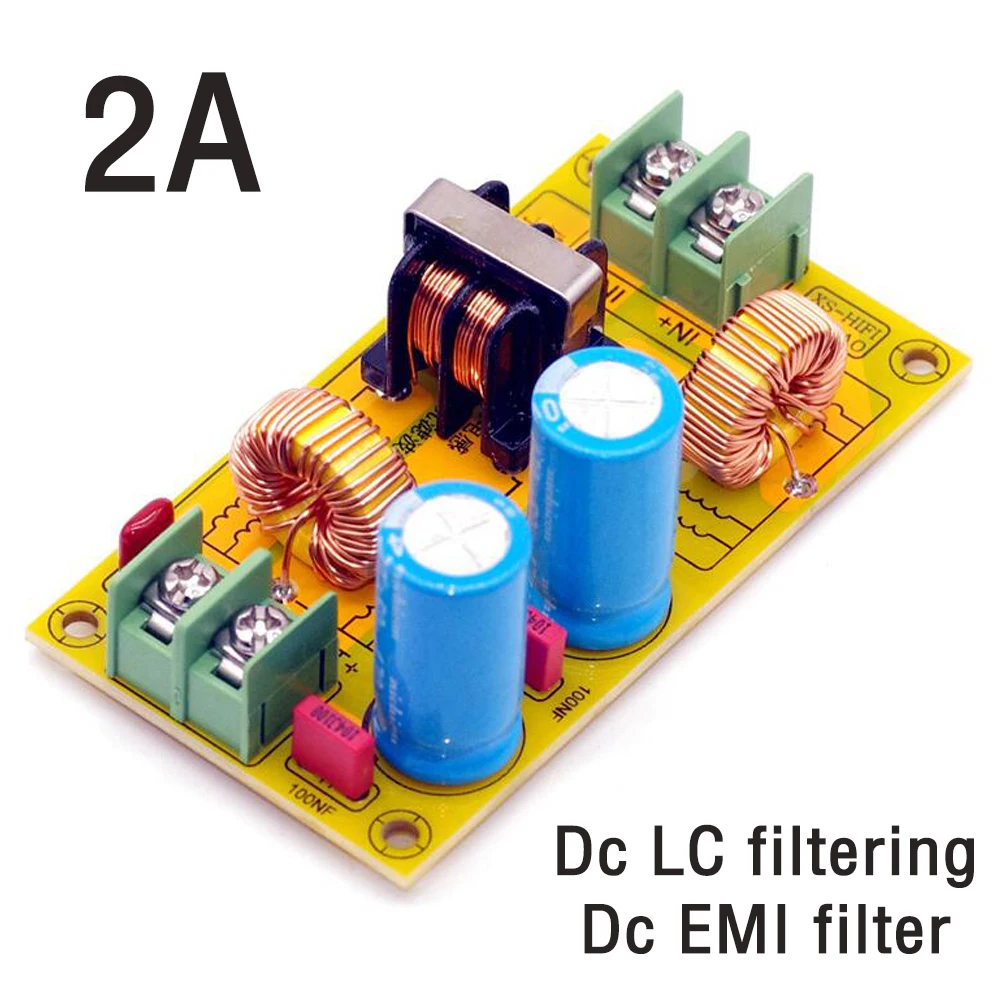

Corriente: 2A.4A.10A.20A disponible bajo demanda
Especificaciones de las piezas principales:
Placa de circuito: placa de fibra de vidrio FR4 de doble cara
Condensador electrolítico: dosificación 50V 470UF 2 PCS
Capacitancia de película delgada: 100NF 2PCS 470 PF 1PCS
Inductancia del anillo magnético: 2PCS, (selección de alta corriente de 20A de hierro, silicio y aluminio),
Inductancia de modo común; Dosis 1PCS, (selección de alta corriente de 20A de inductor de cobre plano)
Zócalo: 7,62 Zócalo 2PIN 3PIN 1PCS cada uno
Este módulo es adecuado para eliminar el uso de fuentes de alimentación de CC con interferencias electromagnéticas y se puede aplicar a automóviles, motocicletas y circuitos de corriente continua con fuertes interferencias electromagnéticas.
El paquete incluye:
1 x 2A 4A 10A 20A DC filtro LC filtro EMI interferencia electromagnética EMC FCC filtro de Audio para coche purificador de energía impurezas de ruido
