2025 ADT Universal Vertical ATX PCI Express 5,0 4,0 X16 Gen5/4 Riser Extender RTX 4090 PCI-E 16x 5,0 Cable elevador de servidor de gráficos

Ventas directas de fábrica ADT, excelente rendimiento del producto, reputación de productos súper buenos, prueba de potencia de inspección completa al 100% antes de la entrega.



Marca: ADT-Link

Nombre del producto: PCI-E 4.0/5,0 x16cable de extensión de tarjeta de vídeo gráfica

Longitud del cable: admite una longitud personalizada de 10 a 100 cm, bienvenido a una cooperación profunda.

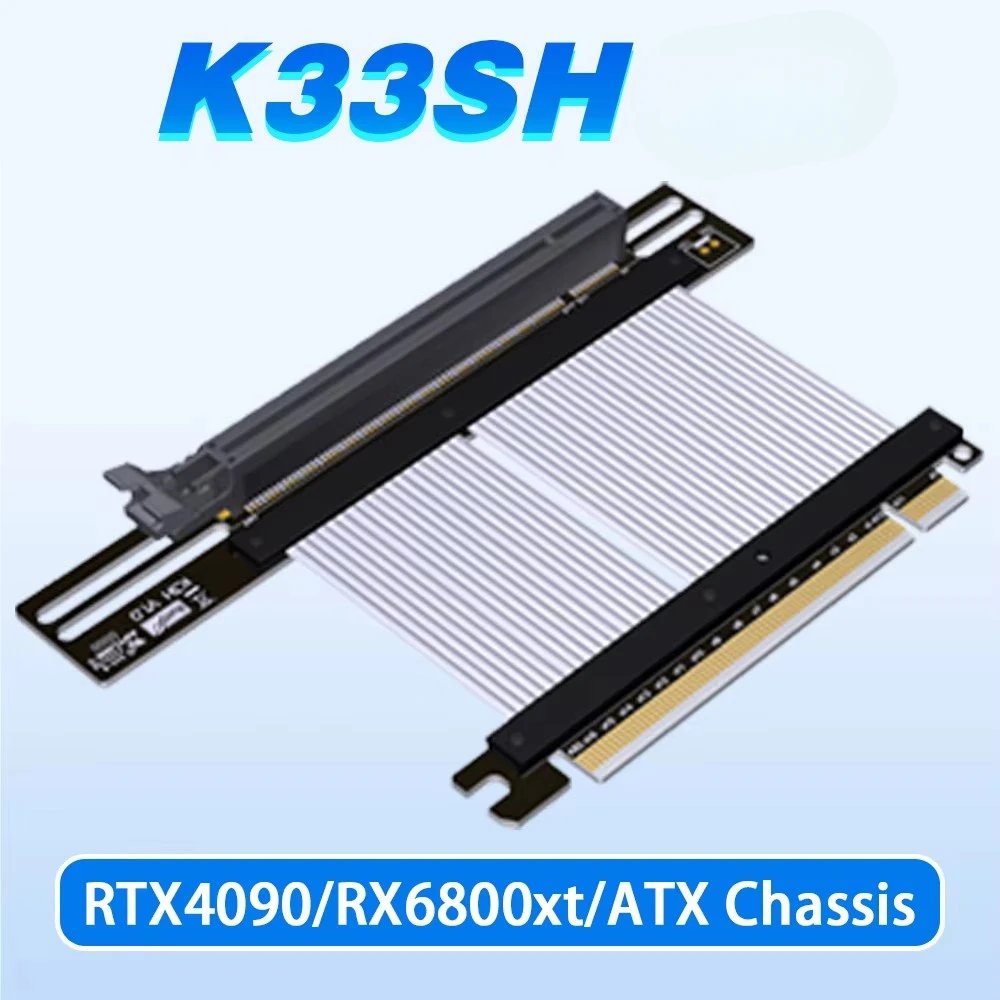

Tarjeta gráfica adaptable: RTX4090 RX6800xt, admite tarjeta gráfica PCIE4.0

Chasis compatible: Chasis ATX PC.Contacta con el vendedor para comprar el segúnmodelo y longitud del cable

Restricción de uso: Sólo se puede utilizar el chasis que admita la instalación vertical de la tarjeta gráfica.No se admiten tarjetas gráficas o placas base mayores de cuatro años.El soporte de la tarjeta gráfica debe tener seis ranuras PCI vacías

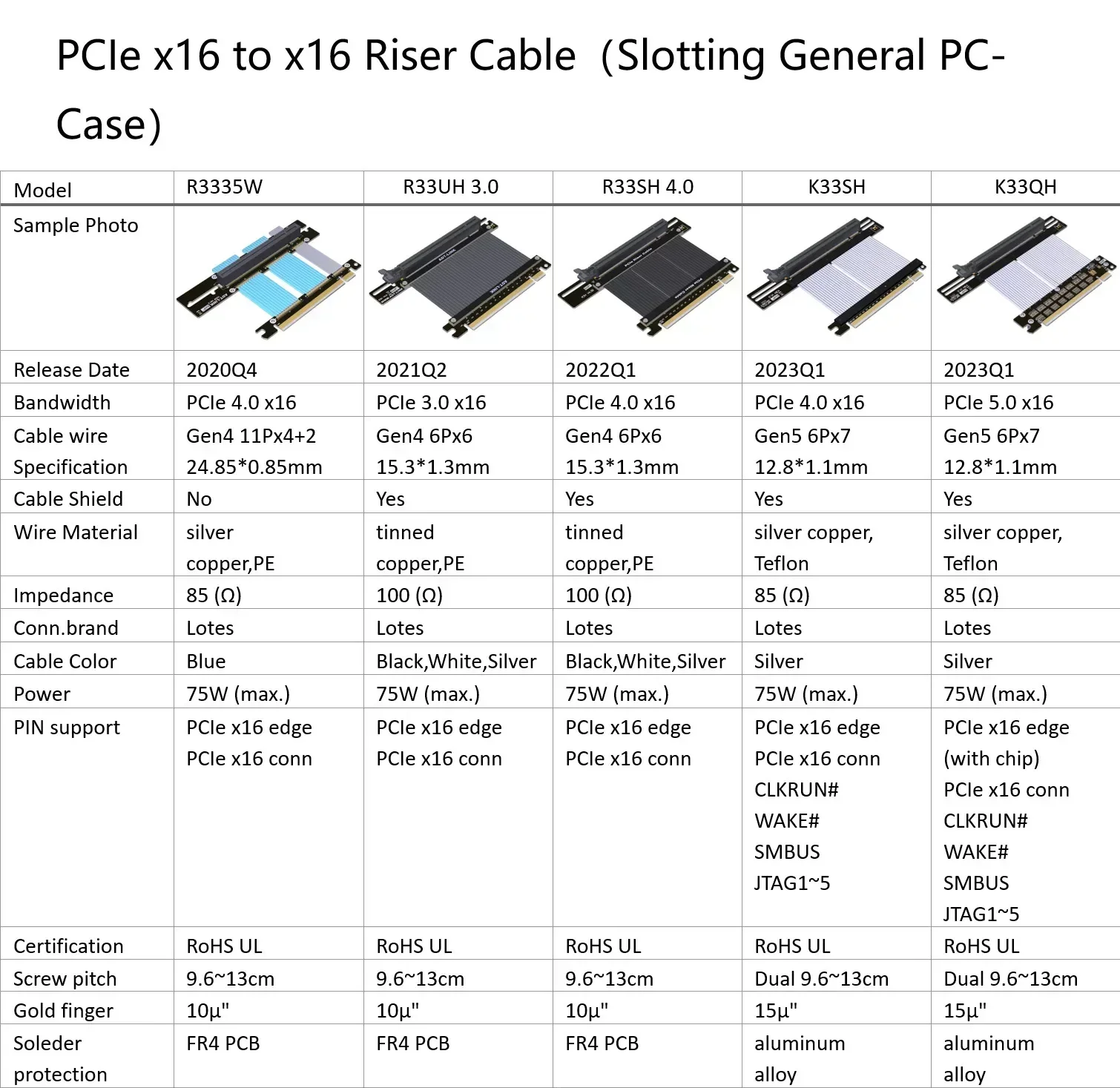

Descripción del número de pieza:

Número de pieza

Descripción

Ancho de banda (máx.)

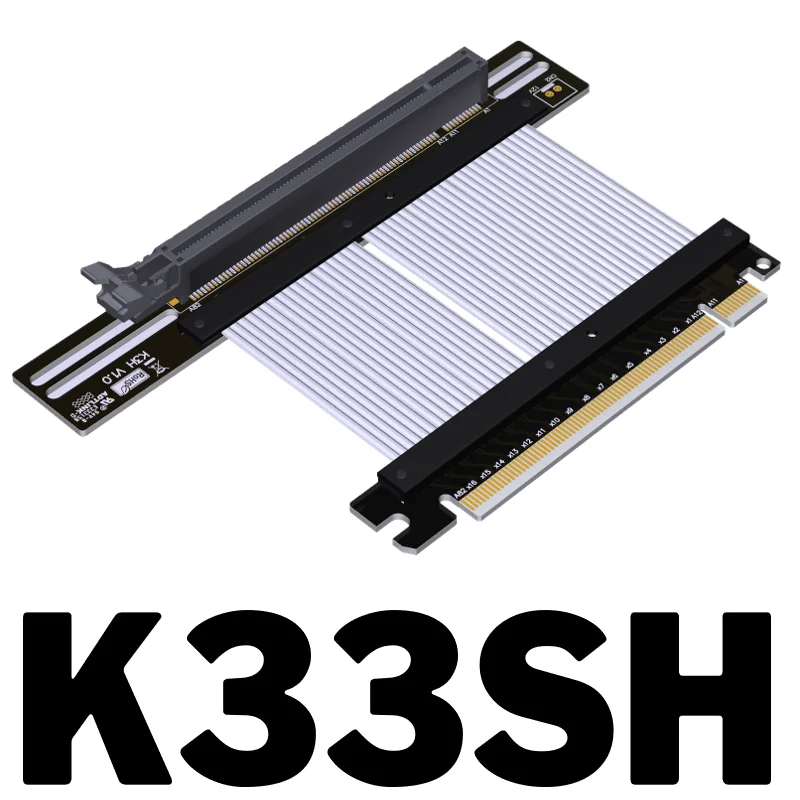

K33SH-SI

Cables de extensión de conector PCI-E x16 a x16 de 90 grados

PCIe 4.0 x16

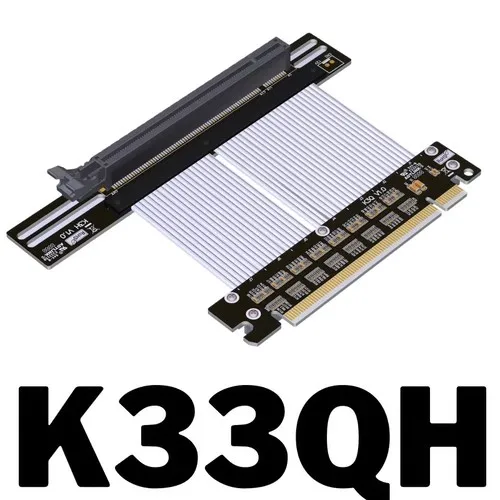

K33QH-SI

PCI-E x16 a x16 gira conector de 90 grados desbloquea los cables de extensión de la versiónredriver IC intergrado

PCIe 5.0 x16

Descripción de la longitud del cable:

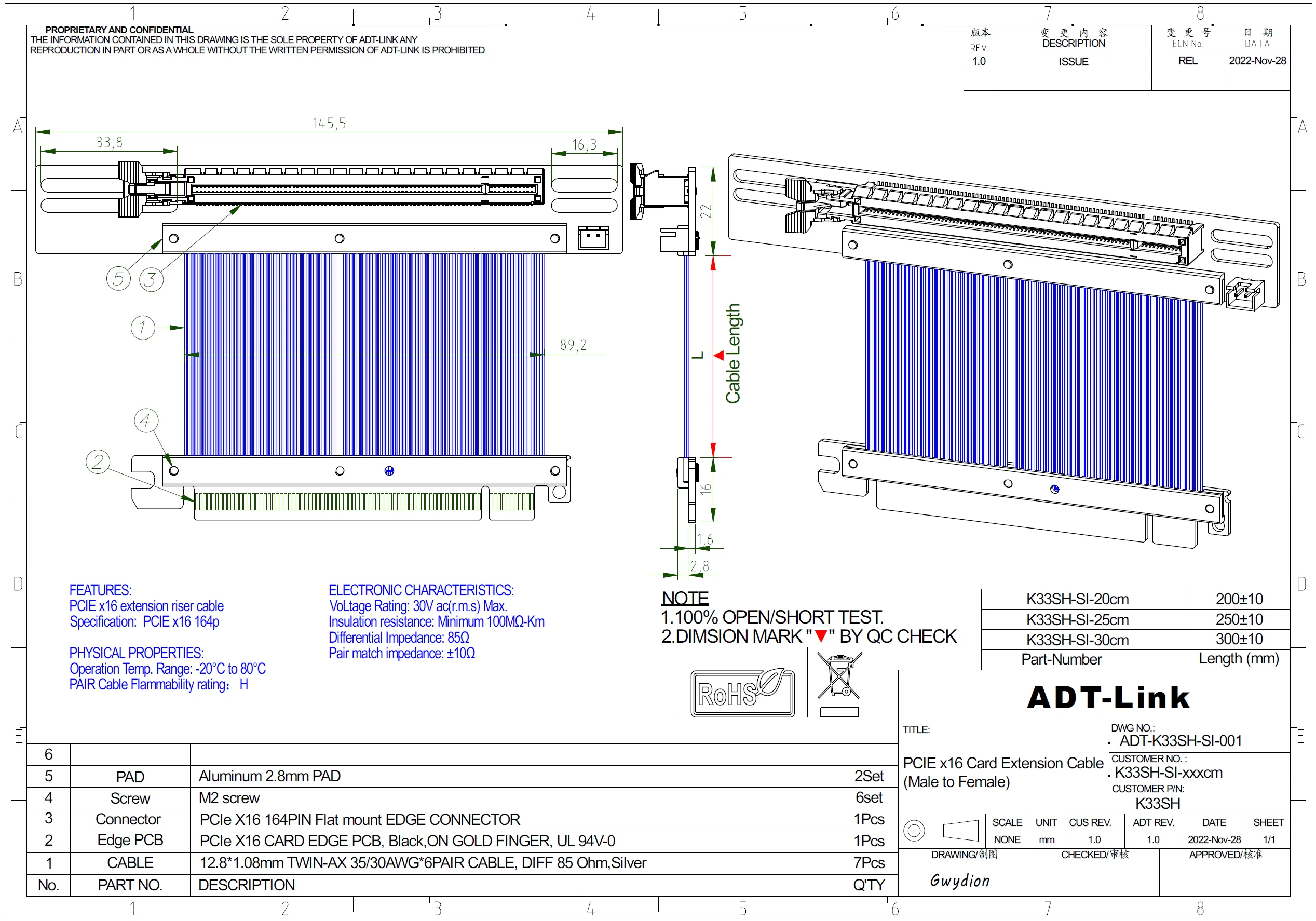

Descripción de la longitud del cable y la distancia del orificio:

La longitud en las opciones se refiere a la longitud del cable, excluyendo PCB y conector.La longitud del cable debe referirse al tamaño de la flecha roja en la siguiente figura.El espacio entre los orificios para tornillos está marcado con las dimensiones de la flecha verde.

Resumen de problemas técnicos.

1) ¿Cuál es la calidad del cable?¿Hay un escudo?

Con blindaje de capa metálica, el uso de polímero conductor de blindaje EMI avanzado, nuevos materiales para blindaje EMI y diseño de cable plano.Esta técnica permite que cada cable esté completamente cubierto por un blindaje EMI de polímeros conductores para evitar la emisión de frecuencia electromagnética entrante o saliente, minimizar la interferencia y la degradación del rendimiento y reducir el peso del cable.

2) ¿El cable es blando?¿Es flexible?

El alambre se puede doblar y doblar sin afectar el uso.Está prohibida la torsión del cable.

3) ¿Por qué el rendimiento es deficiente después de conectar el cable de extensión?¿O está atascado o no funciona?

El rendimiento del cable de extensión conectado a la tarjeta gráfica es insuficiente o anormal, existen tres problemas comunes:
1.El cable de extensión está ensamblado incorrectamente.El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cerca de la CPU.
2.El dedo dorado o el terminal de ranura de la placa base de la tarjeta gráfica no está en buen contacto ni óxido, lo que resulta en un atasco lento, el punto de contacto del dedo dorado debe estar limpio.
3.El envejecimiento de la placa base, la tarjeta gráfica de envejecimiento y el equipo de más de 3 años no recomiendan el uso de cable de extensión.El envejecimiento o la señal del equipo es deficiente, ralentice el uso

4) ¿La diferencia entre el modelo K33QH con chip y K33SH sin chip?

Todos los productos de la serie K utilizan cables PCIE5.0, pero teniendo en cuenta que la atenuación de la señal aún puede no cumplir con los requisitos de PCIe 5.0 después de agregar el cable de extensión, los productos modelo K33QH tienen chips.Utilizando el IC repetidor de señal Redriver PS7101 PCIe 5.0 de Taiwan PHISON, este chip se ajusta y compensa para regenerar señales para evitar fallas de señal causadas por una pérdida excesiva de cable.

5.0 Conexión de descarga de documentos técnicos

Descarga de archivos PDF 3D y 3D

Descarga de archivos esquemáticos

Descarga de archivos del informe de prueba

Descarga de archivos de especificaciones de cable
