Descripción
Parámetros del producto
1.Voltaje de entrada: DC5V;
2.Voltaje de corte de carga: 4,2 V ±1%;
3.Corriente de carga máxima: 1000 mA;
4.Voltaje de protección contra sobredescarga de la batería: 2,5 V;
5.Corriente de protección contra sobrecorriente de la batería: 3A;

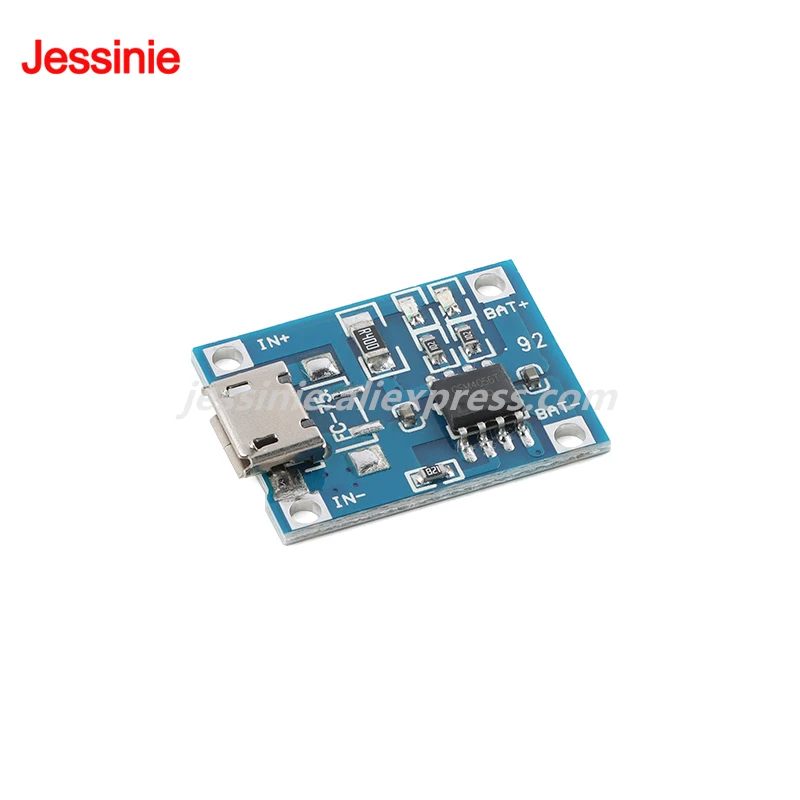

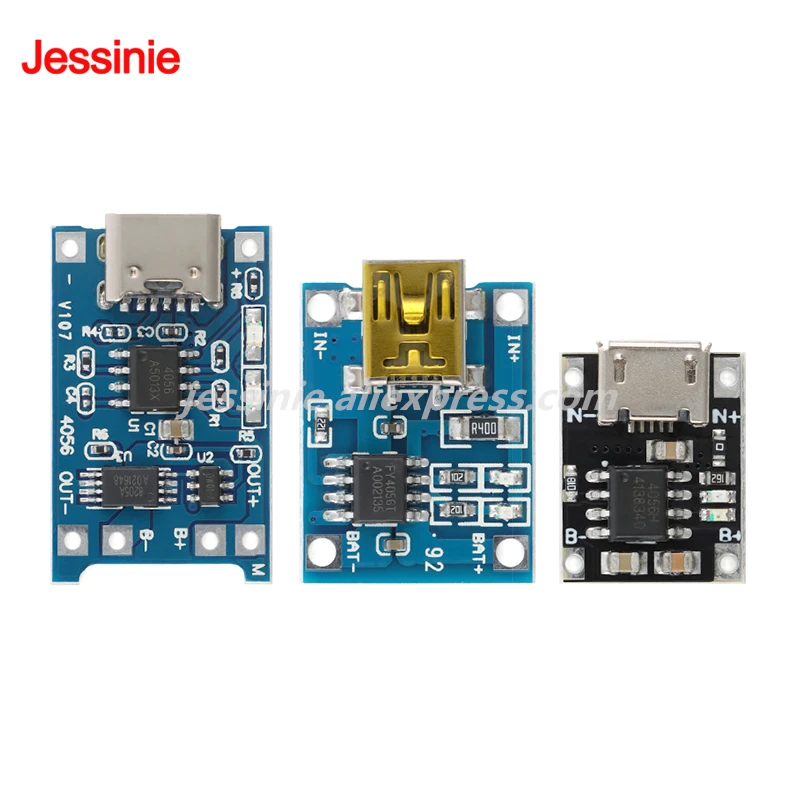

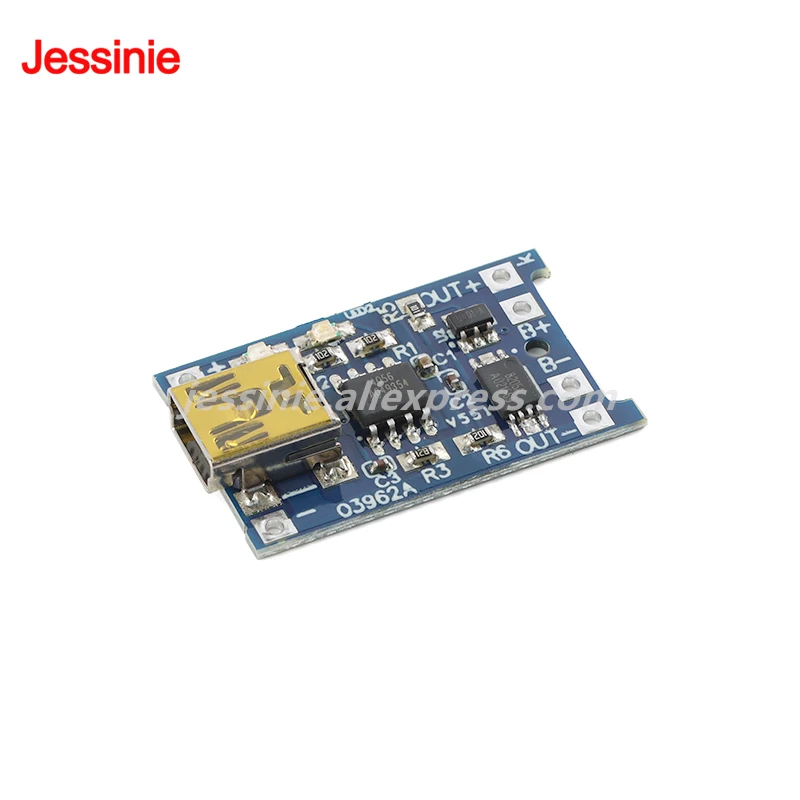

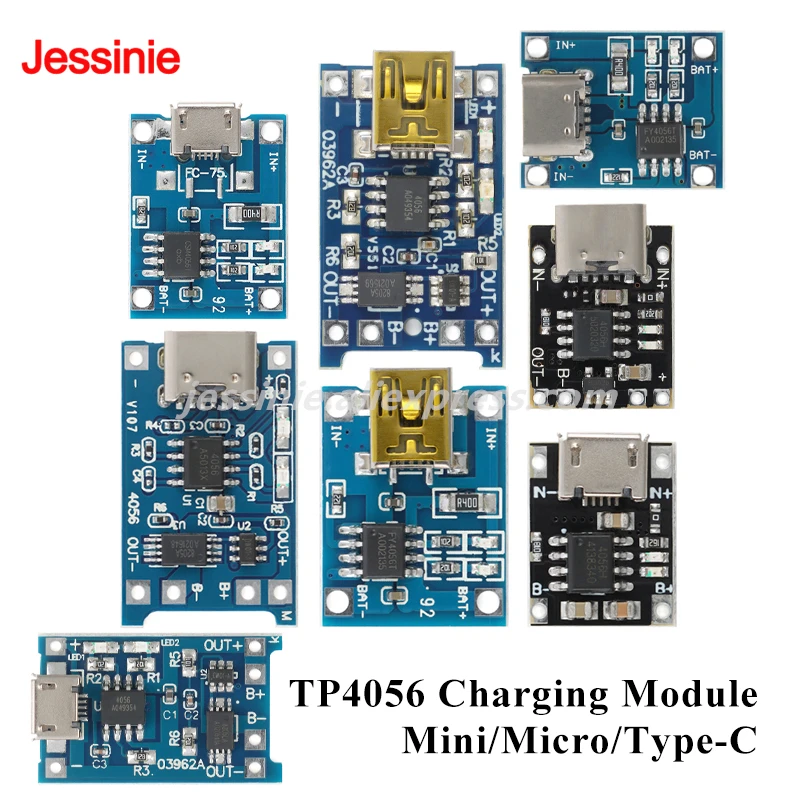

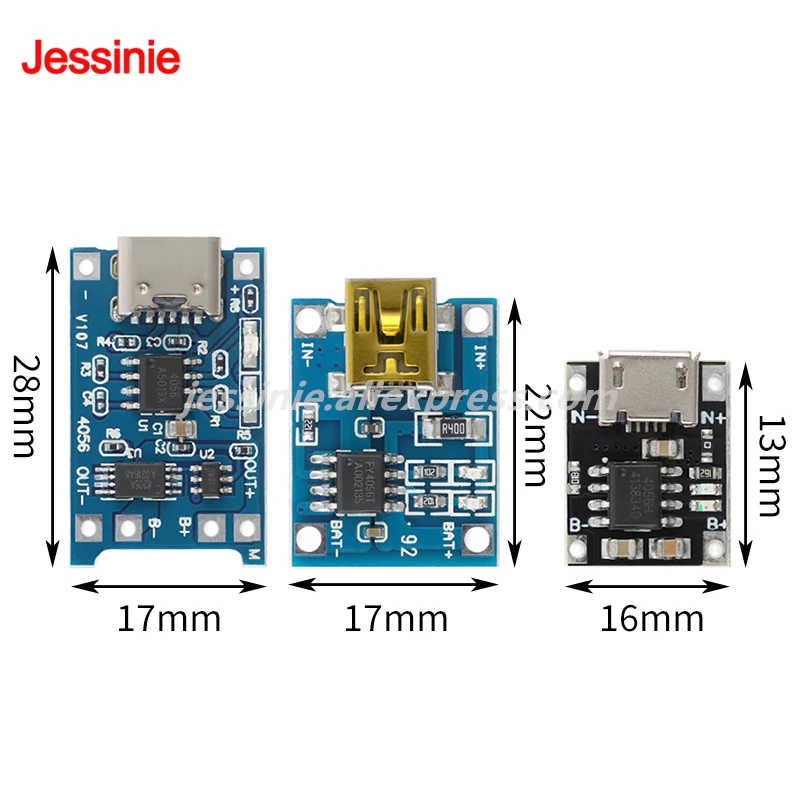

6.El terminal de entrada cuenta con un conector hembra MICRO/TYPE-C/MINI, lo que le permite utilizar directamente un cargador de teléfono móvil como fuente de alimentación de entrada para cargar baterías de litio;
7.La batería es principalmente una batería de litio de una sola celda de 3,7 V.Se deben conectar varias celdas 18650 en paralelo, no en serie.
8.El módulo está disponible con o sin protección.Para la versión sin protección, necesitará agregar una placa de protección.
Instrucciones de cableado para la versión sin protección: Conecte la entrada de la placa de protección a B+ y B-.
Instrucciones
Nota: Al conectar una batería por primera vez, es posible que no haya salida de voltaje entre OUT+ y OUT-.En este caso, conecte un voltaje de 5V y cárguelo para activar el circuito de protección.Si cortocircuita la batería de B+ a B- y luego la vuelve a conectarla, también deberá cargarla para activar el circuito de protección.Cuando utilice un cargador de teléfono móvil como entrada, asegúrese de que el cargador sea capaz de generar 1A o más.De lo contrario, es posible que la carga no proceda correctamente.

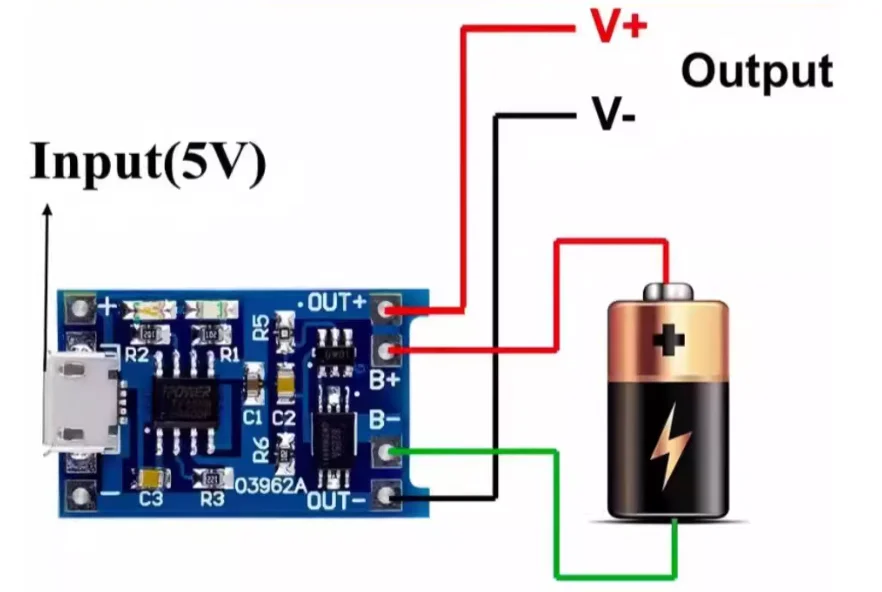

Los pads + y - al lado del puerto USB son los terminales de entrada de alimentación y están conectados a un voltaje de 5V.B+ se conecta al terminal positivo de la batería de litio y B- se conecta al terminal negativo.OUT+ y OUT- se conectan a la carga, como los terminales positivo y negativo de una placa de refuerzo móvil u otra carga.Los dispositivos sin puerto de salida OUT no pueden cargarse ni descargarse simultáneamente.
Conecte la batería a B+ y B, luego conecte el cargador del teléfono móvil al puerto USB hembra.Una luz roja indica carga y una luz azul indica carga completa.
Nota: Desconecte la carga del terminal OUT durante la carga.
Instrucciones de cableado
