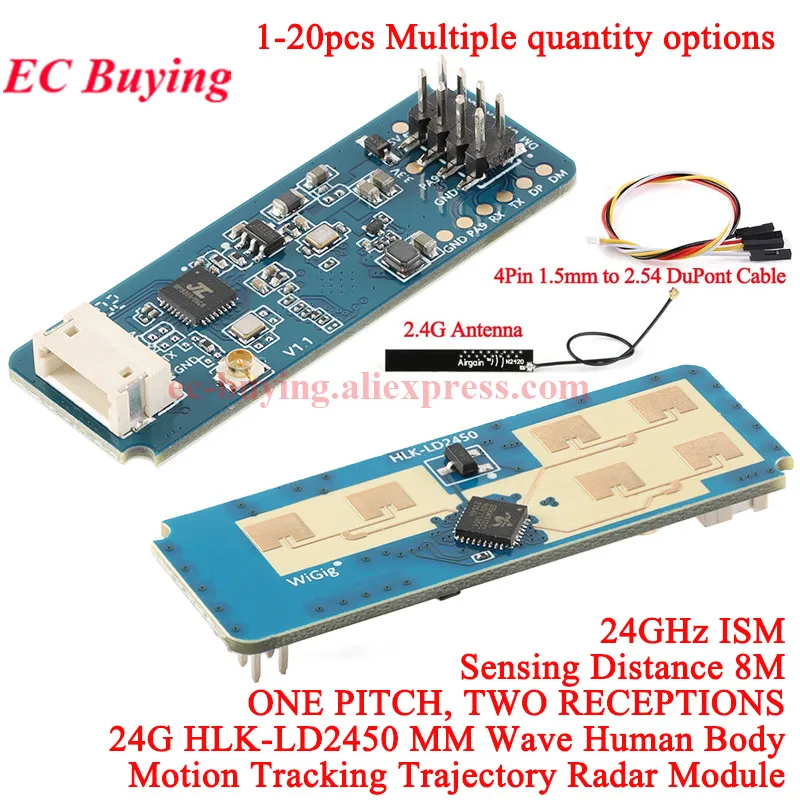

1.Introducción del producto
El seguimiento del objetivo de movimiento consiste en rastrear la posición del objetivo en movimiento en la región en tiempo real y realizar la medición de distancia, ángulo y velocidad del objetivo en movimiento en la región.El LD2450 es un módulo de sensor de seguimiento de objetivos de movimiento de la serie de radar de onda milimétrica Hilink de 24G, que incluye hardware de sensor de radar de 24 GHz extremadamente simplificado y firmware de algoritmo inteligente.La solución se utiliza principalmente en escenarios interiores generales como hogares, oficinas y hoteles para permitir el seguimiento de la ubicación de cuerpos humanos en movimiento.El hardware del sensor consta de un chip de radar de onda milimétrica de AloT, una antena microstrip de un transmisor y dos receptores de alto rendimiento y una MCU de bajo costo y un circuito auxiliar periférico.El firmware del algoritmo inteligente utiliza formas de onda FMCW y la tecnología avanzada de procesamiento de señales patentada del chip de radar.
Admite salida en serie de datos de detección, que es plug-and-play y se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos finales.
2.Características del producto
Banda ISM de 24 GHz
Chip de radar de onda milimétrica inteligente integrado y firmware de algoritmo inteligente
Localización y seguimiento precisos del objetivo de movimiento
Rango de detección más largo 6 m

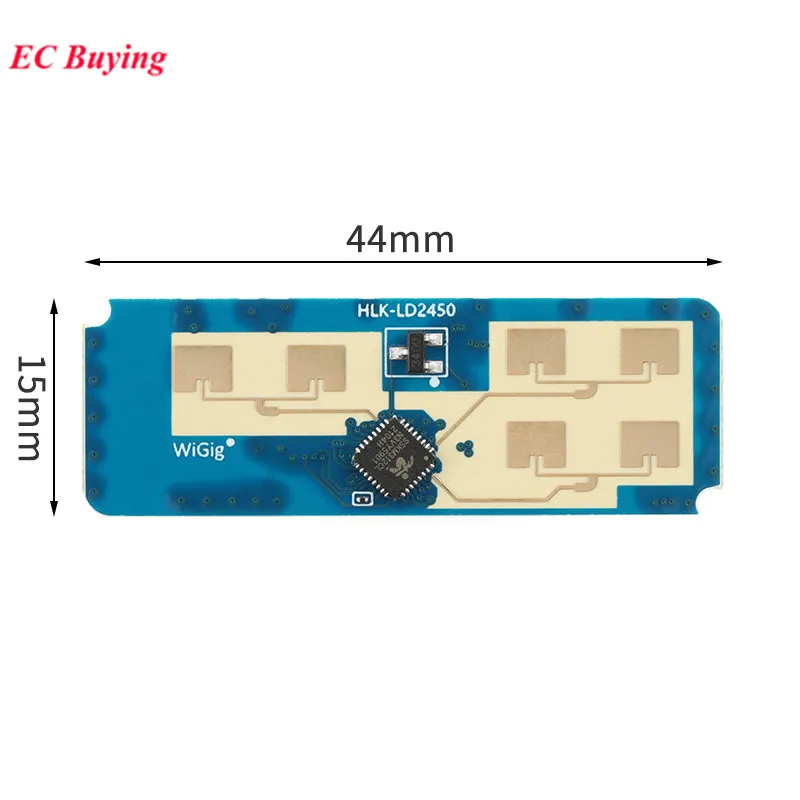

Tamaño del módulo ultrapequeño: 15 mm x 44 mm
Montaje en pared
Ángulo de azimut ±60°, ángulo de paso ±35°
La mejor opción rentable
Múltiples opciones de conexión con interfaz de pin y enchufe
3.Ventajas de la solución
El módulo de detección del cuerpo humano LD2450 adopta la tecnología de sensor de radar de onda milimétrica de 24 GHz, en comparación con otros programas, tiene ventajas obvias en las aplicaciones de detección del cuerpo humano:1.Además de la detección sensible del movimiento del cuerpo humano, ya que el programa tradicional no se puede identificar el micromovimiento del cuerpo humano, también puede ser sensible al sentido;2.Buena adaptabilidad ambiental, el efecto de inducción no se ve afectado por el entorno circundante como la temperatura, el brillo, la humedad y las fluctuaciones de luz;3.Buena penetración de la carcasa, se puede ocultar dentro del trabajo de la carcasa, no es necesario abrir agujeros en la superficie del producto, mejora la estética del producto;
4.Escenarios de aplicación
El sensor de seguimiento de objetivos de movimiento LD2450 puede localizar y rastrear objetivos con precisión y se usa ampliamente en varios escenarios de AloT, cubriendo los siguientes tipos:Hogar inteligenteDetectando la distancia y el ángulo del cuerpo humano, informando los resultados de la detección para que el módulo de control principal controle de forma inteligente el funcionamiento de aires acondicionados, ventiladores y otros electrodomésticos.Negocio inteligenteDetección de posición, dentro del intervalo de posición establecido para identificar el cuerpo humano que se acerca o se aleja, iluminación oportuna o cierre de la pantalla.BañoEl inodoro inteligente controla con precisión la apertura y cierre automático de la tapa del inodoro.Iluminación inteligenteIdentificar y detectar el cuerpo humano, detección precisa de posición, se puede utilizar en dispositivos de iluminación del hogar (lámparas con sensor, lámparas de escritorio, etc.).
5.Descripción del hardware

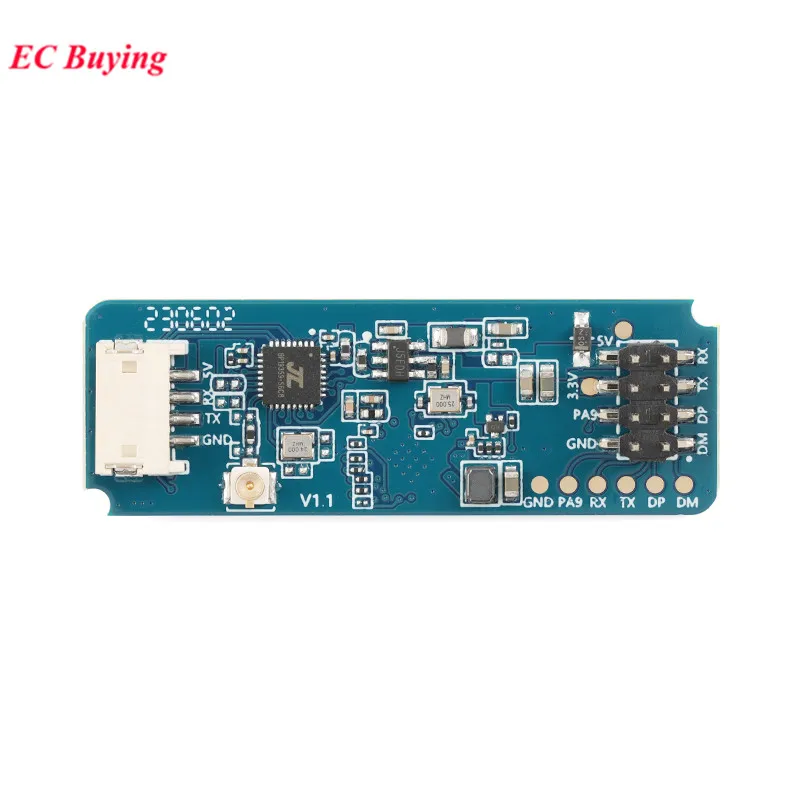

El módulo proporciona dos tipos de interfaces externas, enchufes y pines, ambas cuentan con un puerto serie y un puerto de fuente de alimentación, para que los usuarios puedan optar por utilizar cualquiera de ellos según sea necesario.
Las dimensiones de la interfaz de pines se muestran a continuación:
Las dimensiones de la interfaz del zócalo se muestran a continuación:
