Color
Número de modelo
Descripción
Parámetros del módulo
Tamaño del producto: 15*53mm
Número de bytes válidos en una única transmisión: 1-31 bytes
Formato de comunicación con otros módulos inalámbricos: el bit 0 es la longitud del byte de los datos transmitidos
Admite versiones de Windows de 32/64 bits del sistema
Precauciones
No hay esquemas ni código fuente MCU integrado disponibles para este módulo.
Todos los comandos son mayúsculas, la puntuación debe ser puntuación de media esquina en inglés, ¡sin espacios!
Parámetros no intercambiables:
La longitud de la dirección debe ser de 5 bits.
La longitud de los datos debe ser de 32 bytes.
La potencia de transmisión es de 0 dBm
Parámetros del módulo
Número de bytes válidos en una única transmisión: 1-31 bytes
Formato de comunicación con otros módulos inalámbricos: el bit 0 es la longitud del byte de los datos transmitidos
Distancia de comunicación abierta: máximo teórico 500 m (250 Kbps)
Modo de uso

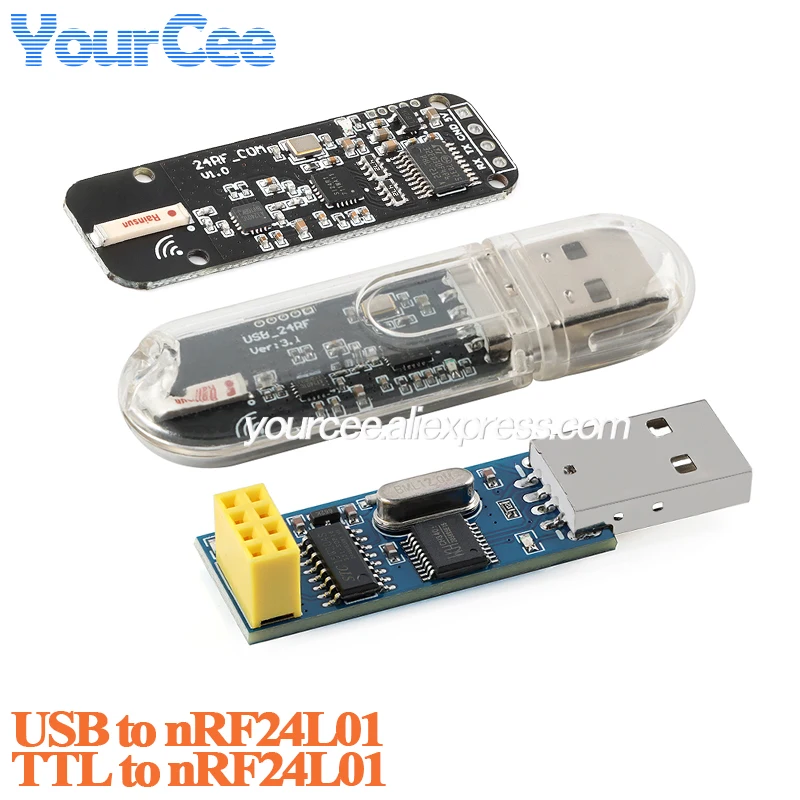

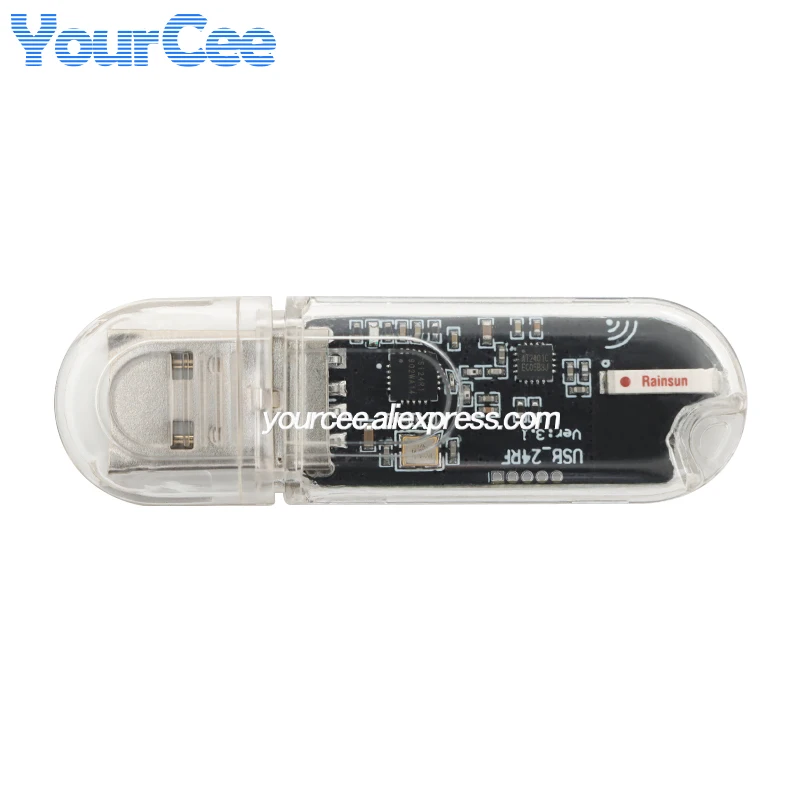

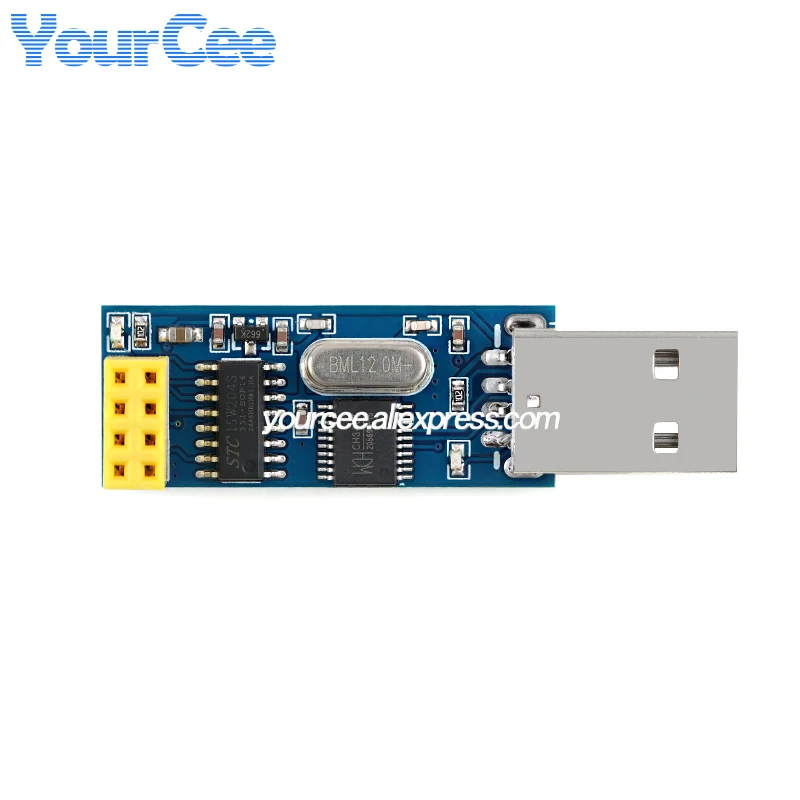

El módulo USB a nRF24L01 realiza una interfaz SPI del módulo inalámbrico 2,4G en un puerto serie TTL y luego se convierte en comunicación de interfaz USB a través del chip USB a TTL string 0.Es decir, el USB está conectado al módulo inalámbrico 02.4G=módulo inalámbrico 2,4G Interfaz SPI Microordenador de un solo chip STM32 USB al chip de puerto serie CH340.El cliente no necesita conocer el protocolo de comunicación del 2.Módulo inalámbrico 4G en detalle, solo necesita saber cómo usar el puerto serie para operar y puede configurar los parámetros de comunicación inalámbrica a través de varias instrucciones AT del asistente de puerto serie.La configuración de los parámetros del sistema no se perderá después de un corte de energía y el último estado se mantendrá después del encendido.El programa antichoque de vigilancia incorporado puede funcionar de manera estable en ocasiones de control industrial con entornos hostiles.Acorte el ciclo de desarrollo, verificación y prueba convenientes y rápidas de su propio diseño de sistema de comunicación inalámbrica.El chip amplificador frontal RFX2401C puede amplificar la señal inalámbrica a un máximo de 22 dBm, aumentando efectivamente la distancia de comunicación de la señal.
Número de bytes válidos en una única transmisión: 1-31 bytes
Formato de comunicación con otros módulos inalámbricos:
Bit 0 es la longitud del byte de los datos transmitidos
Distancia de comunicación abierta:
Máximo teórico 500m (250Kbps)
Modo de uso

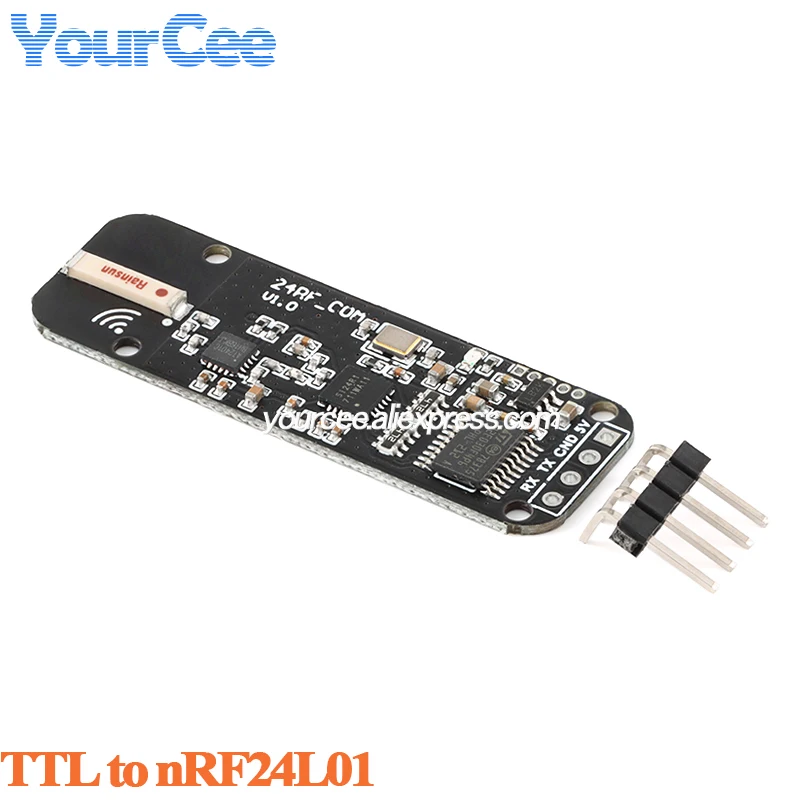

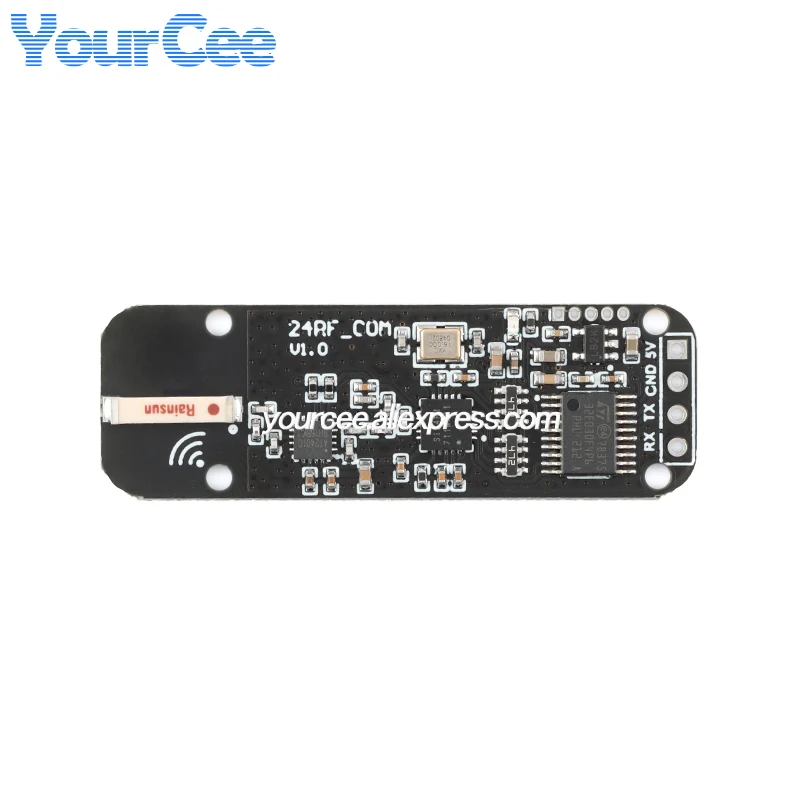

Utilice la placa de puerto serie USB a TTL para conectar este módulo.TX y RX están conectados entre cables.Después de conectar el USB a la computadora y encenderlo, el indicador integrado siempre estará encendido y parpadeará al enviar y recibir datos.Instale SB al controlador del puerto serie CH340 para la computadora y abra el asistente del puerto serie para enviar los parámetros de configuración del comando AT.
Los dos módulos están conectados respectivamente a dos placas de puerto serie USB a TTL, y el asistente de puerto serie se utiliza para operar y observar la comunicación de envío y recepción de datos de los dos módulos inalámbricos 2.4G. La velocidad en baudios predeterminada del puerto serie es 115200.
