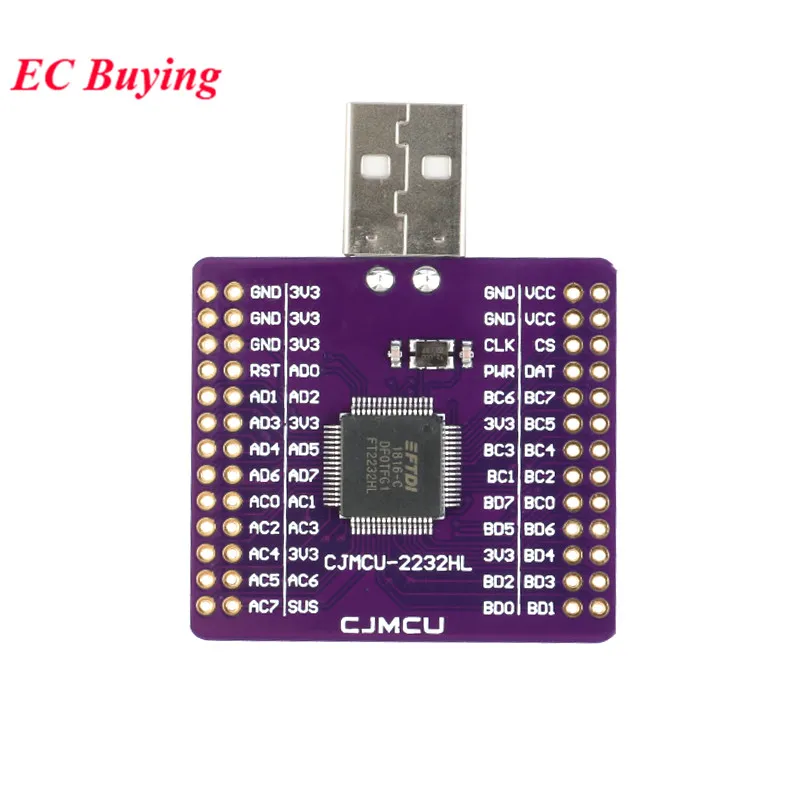

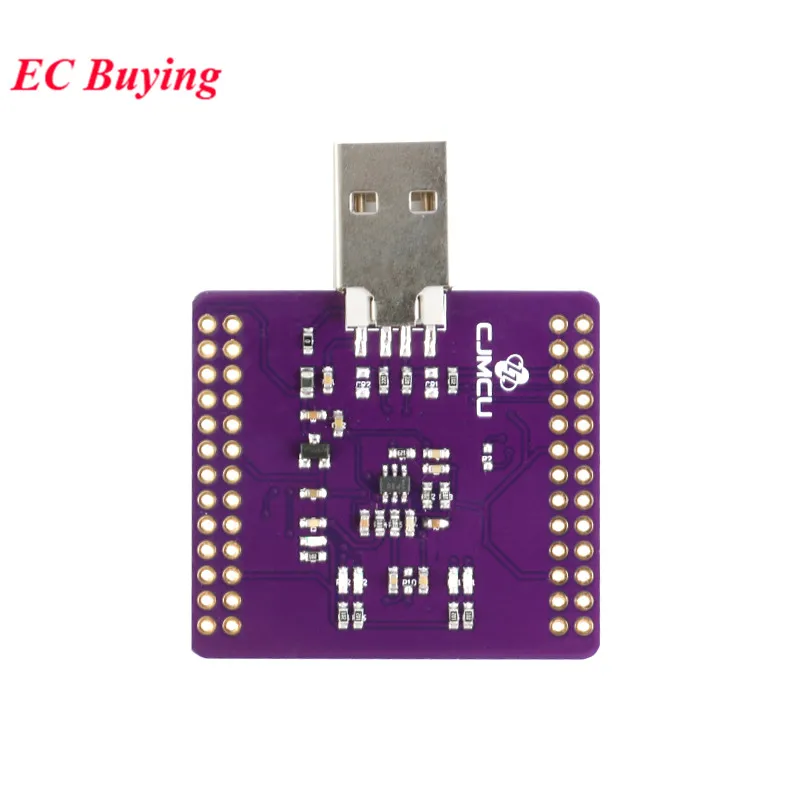

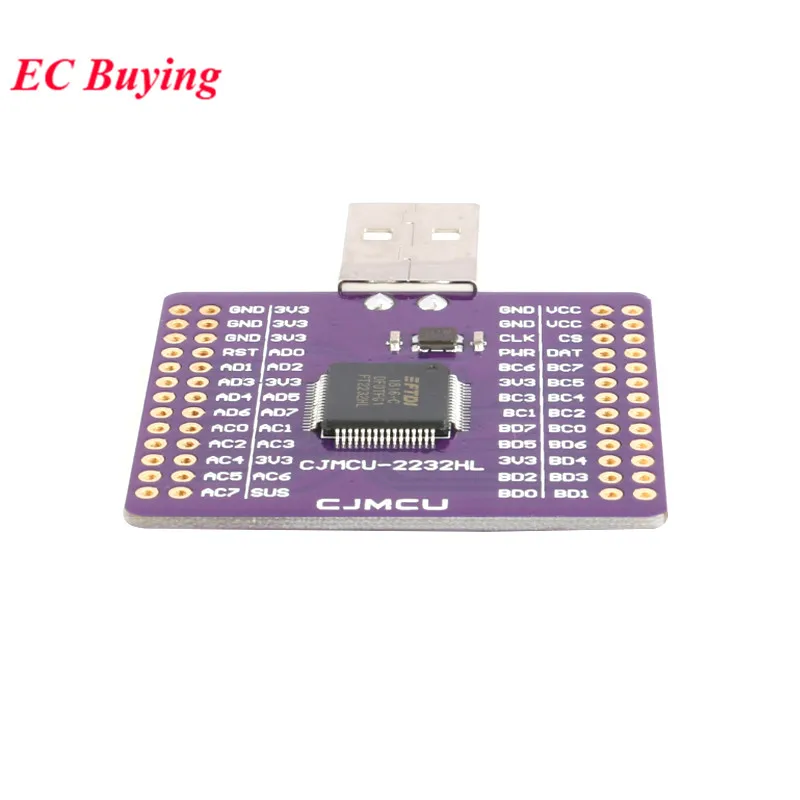

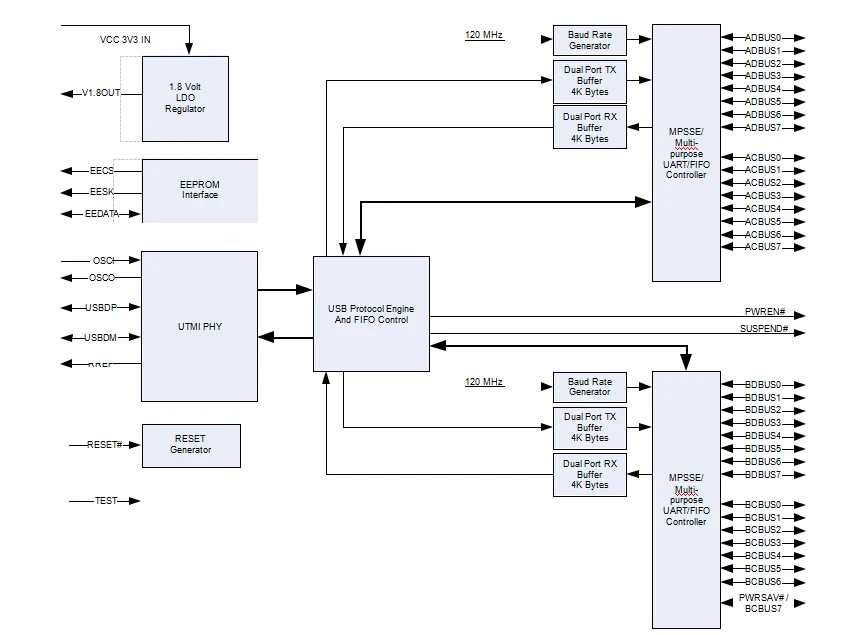

El FT2232H es la quinta generación de dispositivos USB de FTDI.El FT2232H es un USB 2.0 de alta velocidad (480 Mb/s) a UART/FIFO IC.Tiene la capacidad de estar configurado en una variedad de interfaces seriales o paralelas estándar de la industria.
USB de un solo chip a UART de doble canal (RS232, RS422 o RS485).
USB de un solo chip a FIFO de doble canal.
USB de un solo chip a JTAG de doble canal.
USB de un solo chip a SPI de doble canal.
USB de un solo chip a I2C de doble canal.
USB de un solo chip a Bit-Bang de doble canal.
Combinación USB de un solo chip a doble de cualquiera de las interfaces anteriores.
Interfaz óptica USB de un solo chip a serie rápida.
Interfaz de objetivo USB de un solo chip a CPU (como memoria), doble e independiente.
Intensidad de la unidad de E/S configurable (4, 8, 12 o 16 mA) y velocidad de giro.
+1,8 V (núcleo de chip) e interfaz de E/S de +3,3 V (+5 V tolerante).
Ampliado -40°C a 85°C rango de temperatura de funcionamiento industrial.
Los controladores Virtual Com Port (VCP) y Direct (D2XX) sin realeza de FTDI eliminan los requisitos para el desarrollo de controladores USB en la mayoría de los casos.

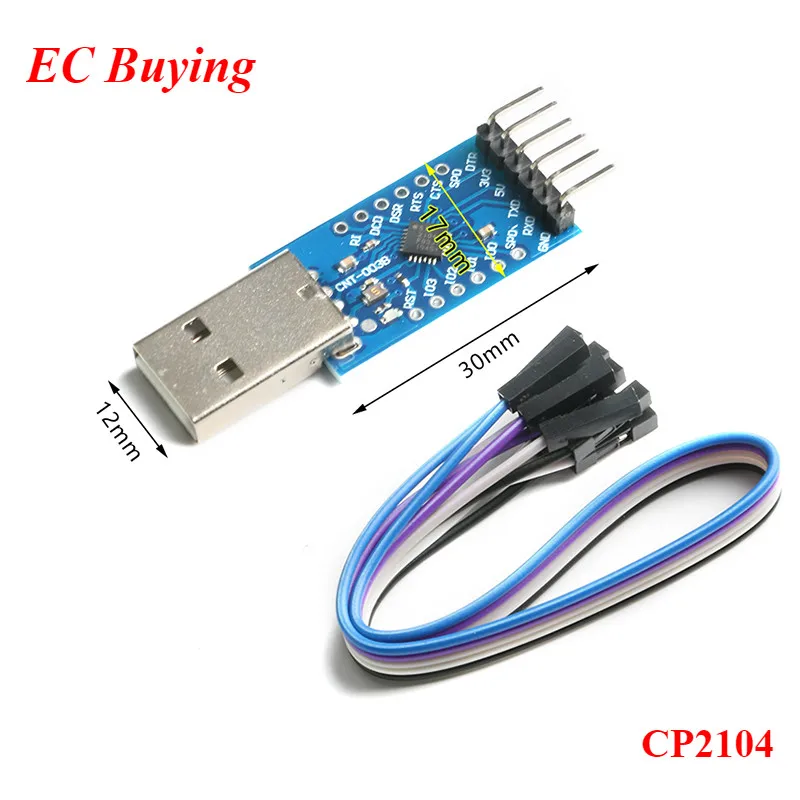

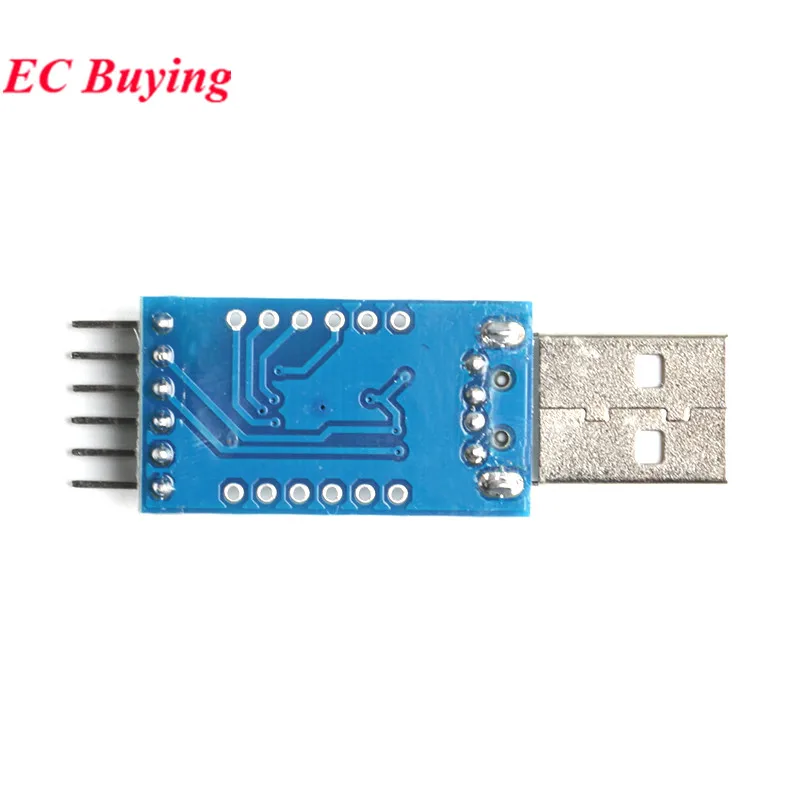

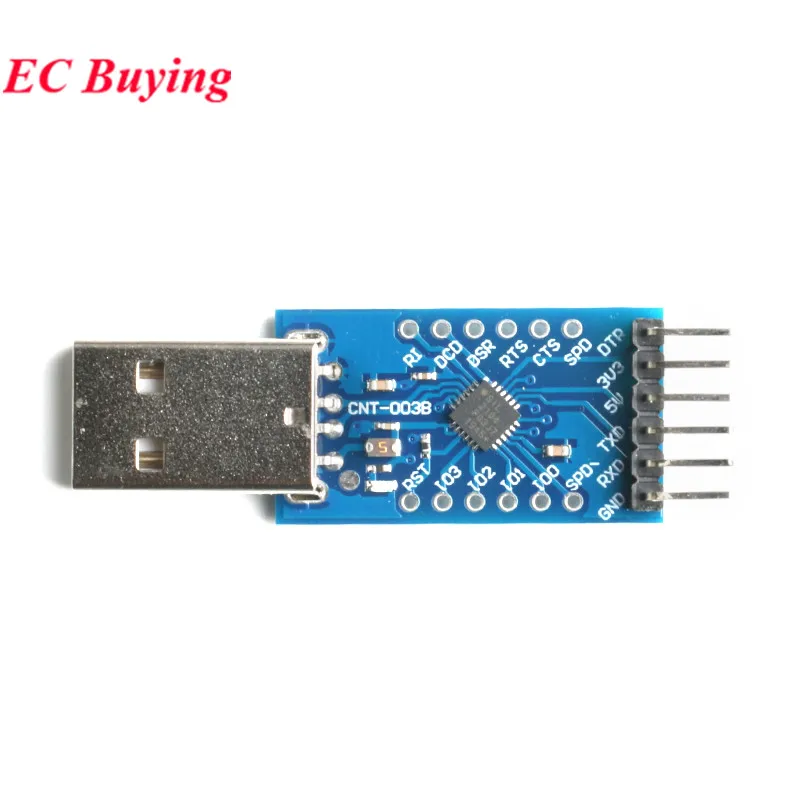

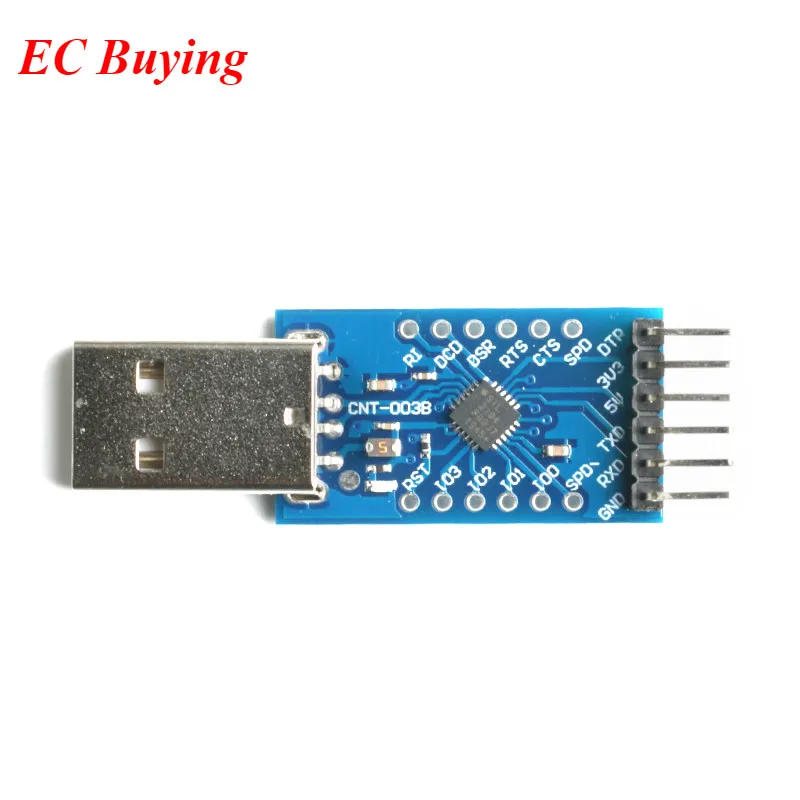

CP2104 es un controlador de función USB2.0 de velocidad completa incorporado altamente integrado, transceptor USB, oscilador de cristal, EEPROM y bus de datos en serie asíncrono (UART), admite señal de módem de funciones completas, sin ningún dispositivo USB externo.El principio de funcionamiento del CP2104 es similar a otros circuitos de transferencia USB-UART.El USBD de la PC se virtualiza en COMO a través del controlador para lograr el propósito de expansión.Características del producto:1.Con transceptor USB, no se necesita ningún dispositivo de circuito externo2.Contiene circuito de reloj, no se requiere ningún dispositivo de circuito externo3.Incluido.Circuito de reinicio de encendido4.La regulación de voltaje en chip puede generar voltaje de 3,3 V5.Cumplir con los requisitos de la especificación USB2.06.El pin SUSPEND admite suspensión de estado USB7.El bus de datos en serie asíncrono es compatible con todas las señales de interfaz del protocolo de enlace y del regulador de modulación.8.Los formatos de datos admitidos son bit de datos 8, bit de parada 1, 2 y bit de paridad9.Connotación 51 búfer de recepción de 2 bytes y búfer de transmisión de 512 bytes 10.Hardware de soporte o apretón de manos X-ON/X-OFFParámetros del producto:1, tamaño de PCB: 30,5 mm * 1 7 mm2.Color de PCB: azul3.Peso: 4 g4.Usando el nuevo chip CP21045.Con fusible de autorrecuperación.En caso de un cortocircuito accidental, puede proteger eficazmente el descargador y el puerto USB de su computadora.6.Con luz indicadora: estado de funcionamiento de un vistazo7.Dos salidas de potencia con voltaje de 3,3 V y 5 V8.Saque todos los pines útiles9.¡Con la salida de señal de reinicio, puede descargar directamente el programa a Promini y otras placas base Arduino!10.Sistemas operativos compatibles:-Windows 98 / Yo / 2000 / XP / 7/8/10-MAC 0S-9-MAC OS-X-Windows CE-Linux 2.40 o superior
