Color
Número de modelo
Descripción

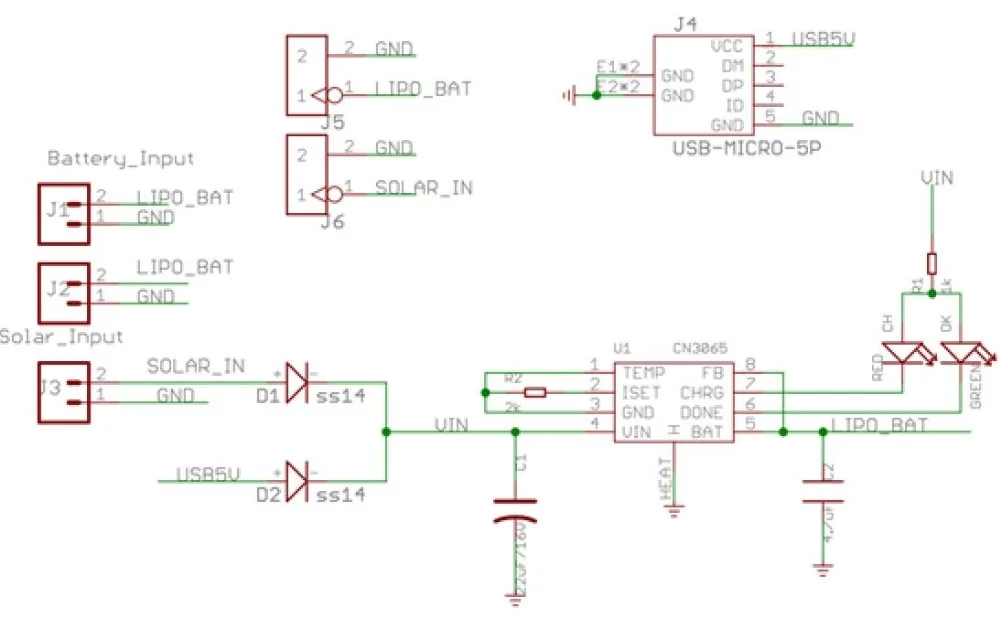

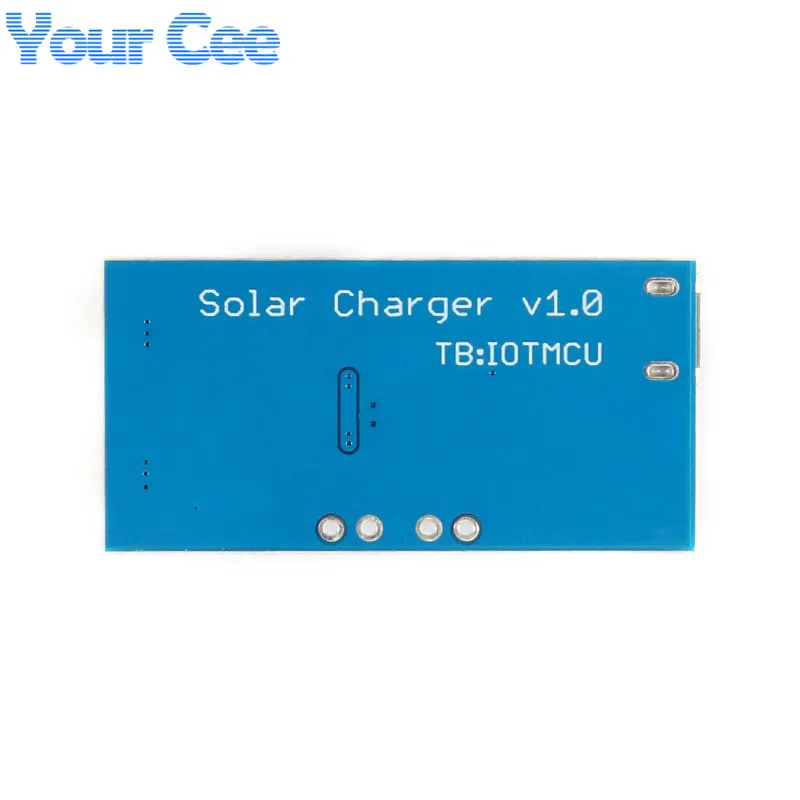

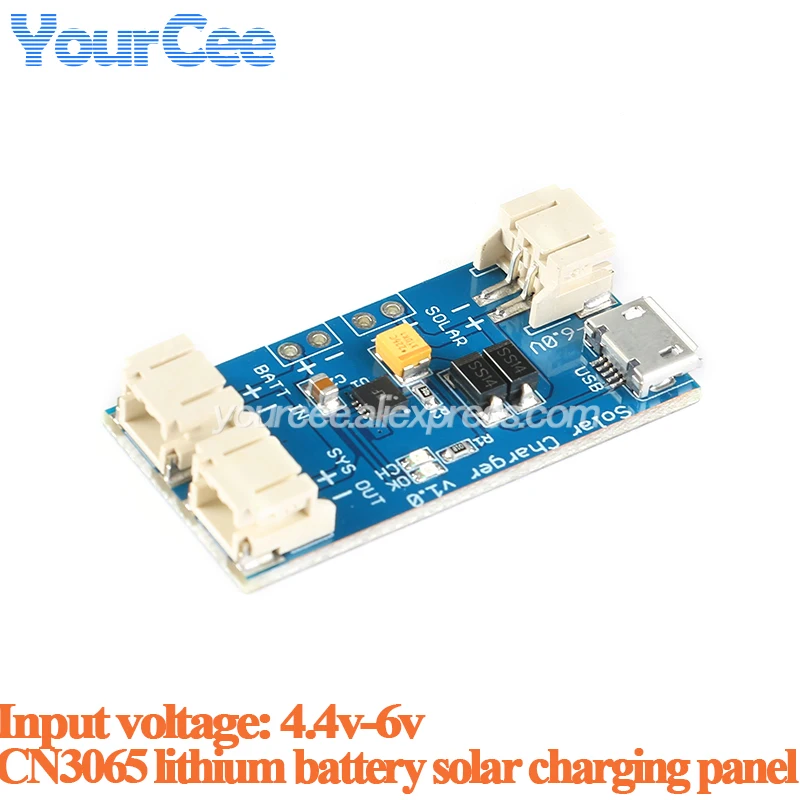

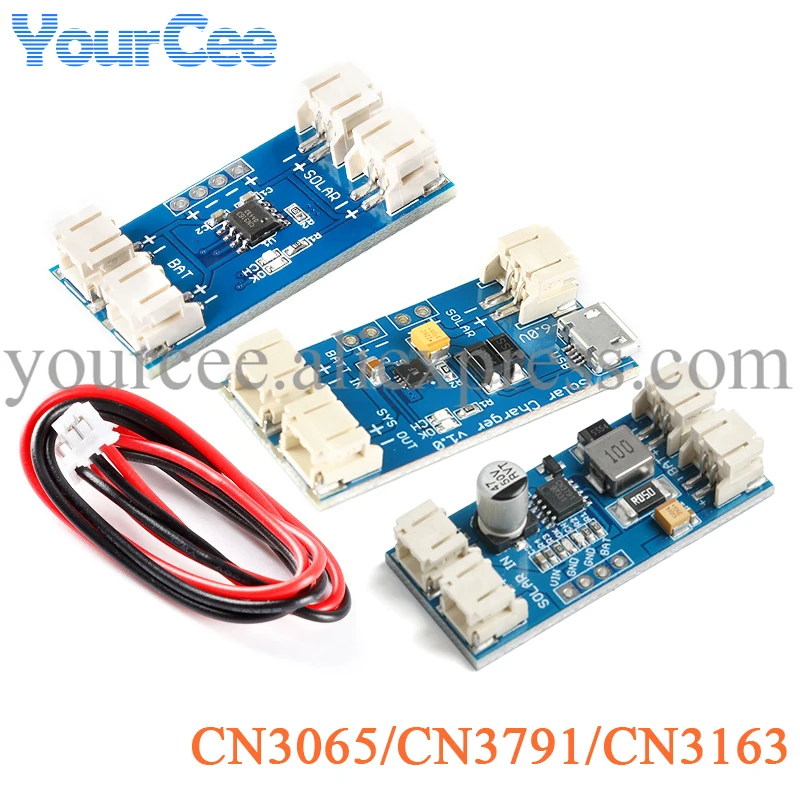

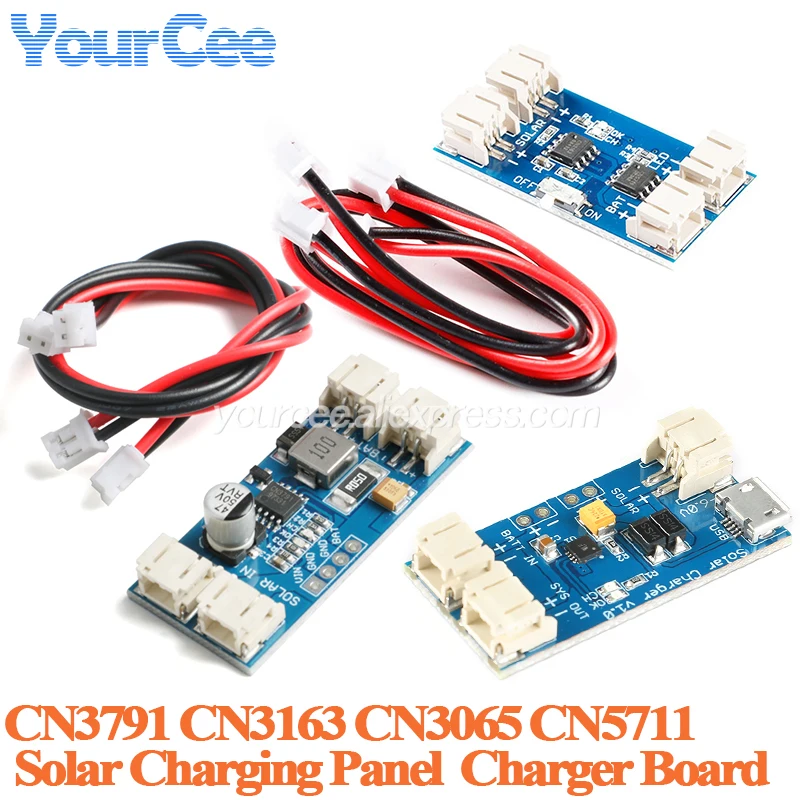

Placa de carga solar N3065
El N3065 es un chip de gestión de carga de batería de litio de una sola celda que puede funcionar con paneles solares.El dispositivo incluye un transistor de potencia internamente que no requiere una resistencia de detección de corriente externa ni un diodo de bloqueo.El circuito interno de conversión analógico a digital de 8 bits puede ajustar automáticamente la corriente de carga de acuerdo con la capacidad de salida de corriente de la fuente de voltaje de entrada.El usuario no necesita considerar el peor de los casos y puede maximizar la capacidad de salida de corriente de la fuente de voltaje de entrada, lo cual es muy adecuado para el uso de paneles solares.Aplicaciones de carga de baterías de litio alimentadas por fuentes de voltaje con capacidad de salida de corriente limitada.El CN3065 requiere muy pocos componentes periféricos y cumple con las especificaciones del bus USB, lo que lo hace ideal para aplicaciones portátiles.El circuito de modulación térmica puede controlar la temperatura del chip dentro de un rango seguro cuando el consumo de energía del dispositivo es relativamente grande o la temperatura ambiente es relativamente alta.El voltaje de carga interno de voltaje constante fijo es de 4,2 V, que también se puede ajustar mediante una resistencia externa.La corriente de carga se establece mediante una resistencia externa.Cuando se corta el voltaje de entrada, el CN3065 ingresa automáticamente a un modo de suspensión de bajo consumo donde el consumo de corriente de la batería es inferior a 3 microamperios.Otras características incluyen cierre inferior del voltaje de entrada, recarga automática, monitoreo de temperatura de la batería e indicación del estado de carga/extremo de carga.
Parámetro:Rango de voltaje de entrada: 4,4 V a 6 V
Corriente de carga máxima: 500 mA
Temperatura de trabajo: -40° C a 85° C
Tamaño: 2 cm x 4 cm

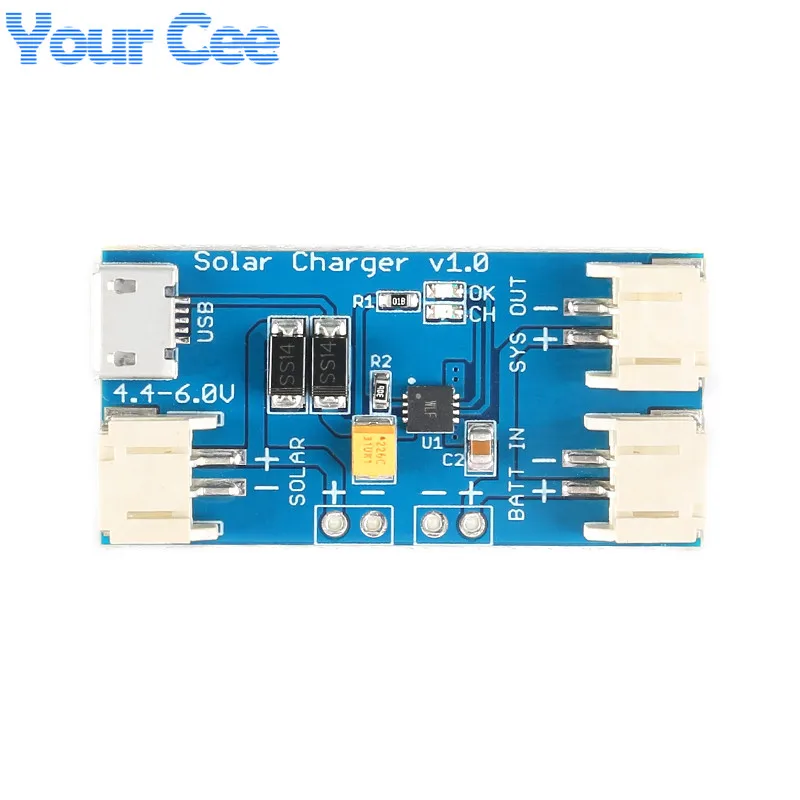

Zócalo PH2.0X2P
El casquillo SOLAR PH2.0X2P +- y las dos almohadillas +- izquierdas son conductores, conectados al panel solar;
BATT IN +-, los dos pads directos +- y SYS OUT +- son conductores, BATT IN +- conectados a la batería de litio,
SYS OUT +- conectado a la carga;
MicroUSB está conectado a la fuente de voltaje de entrada
Instrucciones de uso:
Al cargar la batería, se necesita prioridad para tomar energía de la fuente de alimentación externa.Sin embargo, cuando la corriente de consumo de carga es mayor que la corriente de carga, también tomará energía de la batería.Al final, si la entrada no es suficiente, la batería se consumirá lentamente.Si la carga es pequeña, la batería se llenará lentamente.

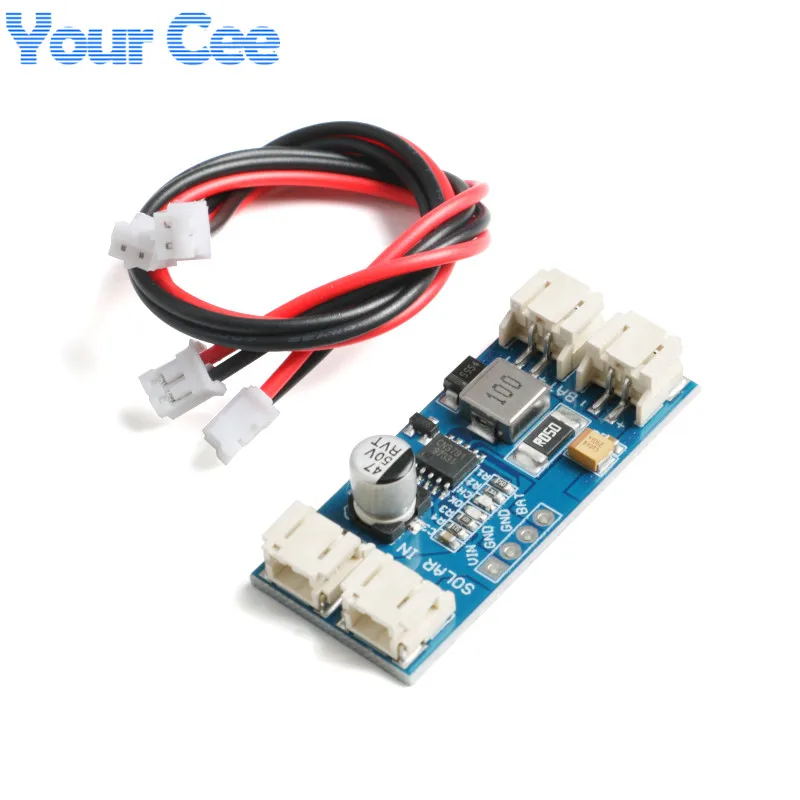

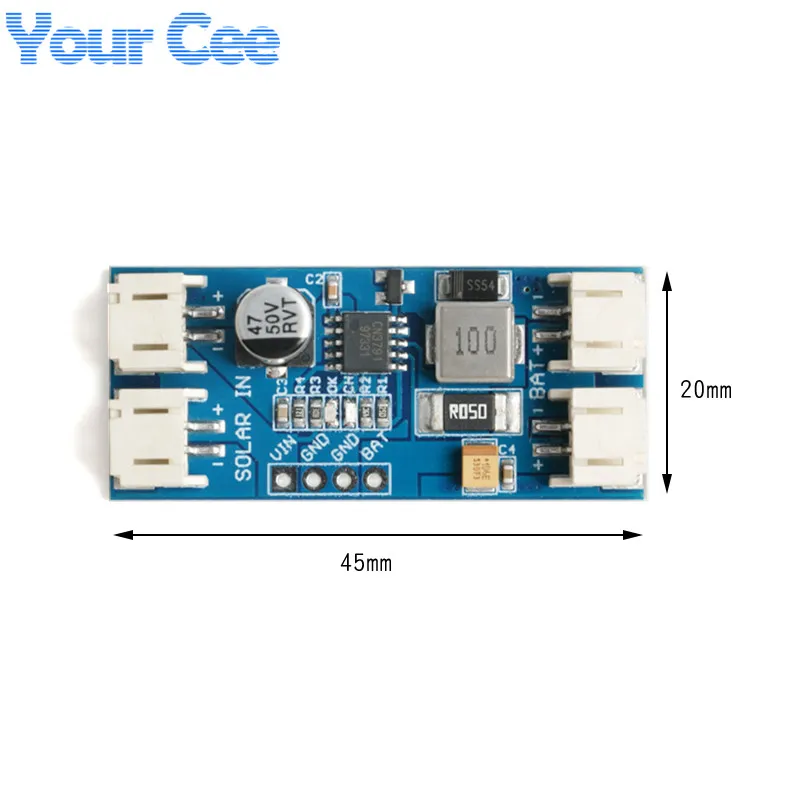

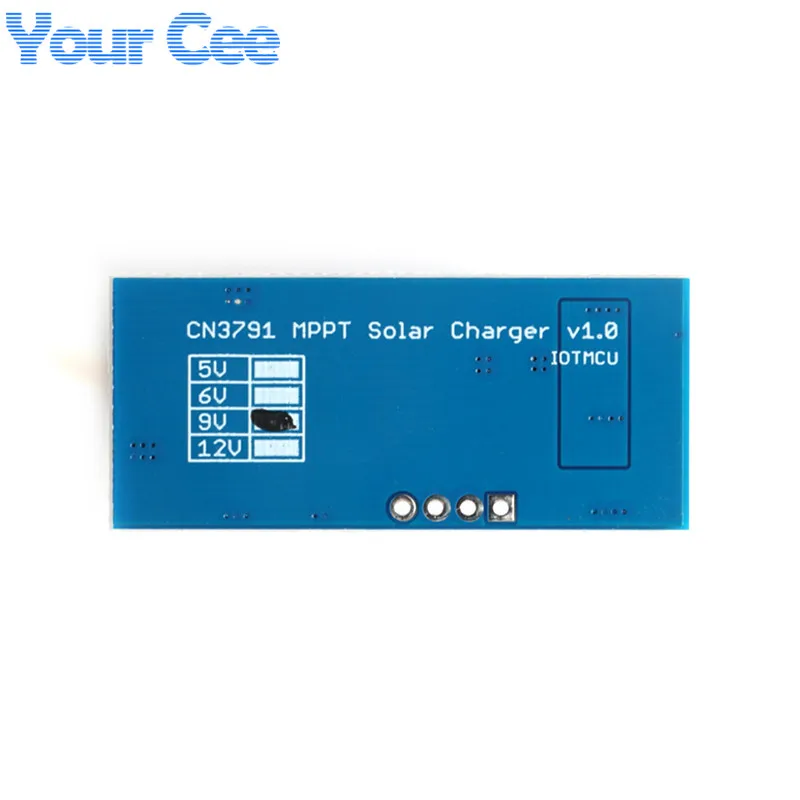

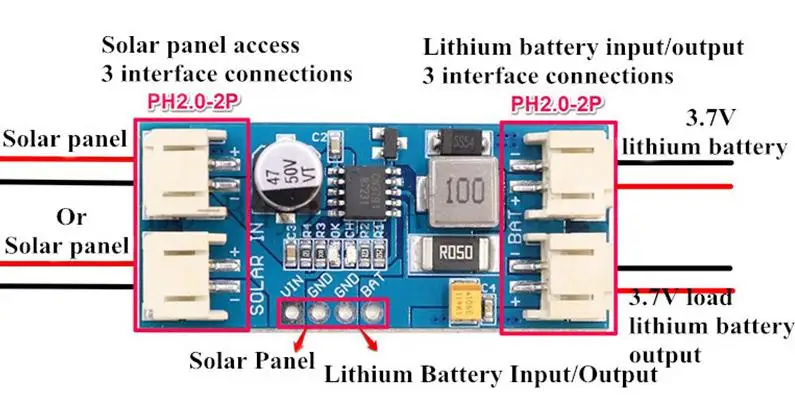

CN3791Tablero de carga solar
Este es un cargador solar utilizado para el seguimiento del punto de máxima potencia (MPPT) de batería de litio de una sola celda.Este cargador solar MPPT le permite obtener la mayor cantidad de energía posible de paneles solares u otros dispositivos fotovoltaicos e instalarlo en una batería de litio recargable.Es muy fácil de usar, simplemente inserte el panel solar en un lado del cargador solar y luego inserte la batería en el otro lado, ¡puede comenzar a cargar!
El seguimiento del punto de máxima potencia solar (MPPT) tiene como objetivo garantizar que la intensidad de la luz cambie y que las células fotovoltaicas produzcan la máxima potencia para aprovechar al máximo la energía solar.Generalmente, es necesario utilizar un convertidor DC-DC de modo conmutado para realizar la función MPPT, manteniendo el producto de voltaje de salida y corriente de carga maximizados (salida).La salida del cargador solar está diseñada para cargar una sola batería de polímero de iones de litio.La carga debe conectarse en paralelo con la batería.Cada cargador solar está equipado con un circuito de carga de batería de seguimiento de energía CN3791 y se preinstalan cuatro conectores JST/PH2.0 de 2 pines.De forma predeterminada, configuramos el voltaje de retención para MPPT.Por lo tanto, disponemos de tres versiones con voltajes de entrada de 6V, 9V y 12V (correspondiente al voltaje de funcionamiento de los paneles solares de 6V / 9V / 12V), lo cual es muy adecuado para aplicaciones con una gran diferencia de voltaje entre el voltaje de entrada y el voltaje de la batería.Cuando se reduce la capacidad de salida de corriente de la fuente de alimentación de entrada, el circuito interno del CN3791 puede rastrear automáticamente el punto de máxima potencia del panel solar.El usuario no necesita considerar el peor de los casos..
