Color
Número de modelo
Descripción

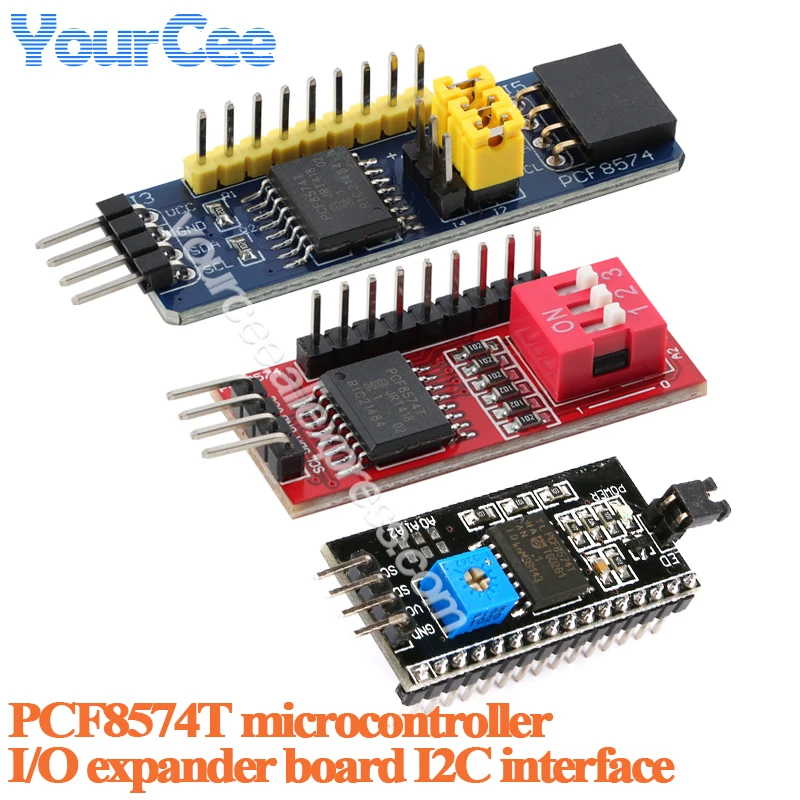

Funciones del módulo:

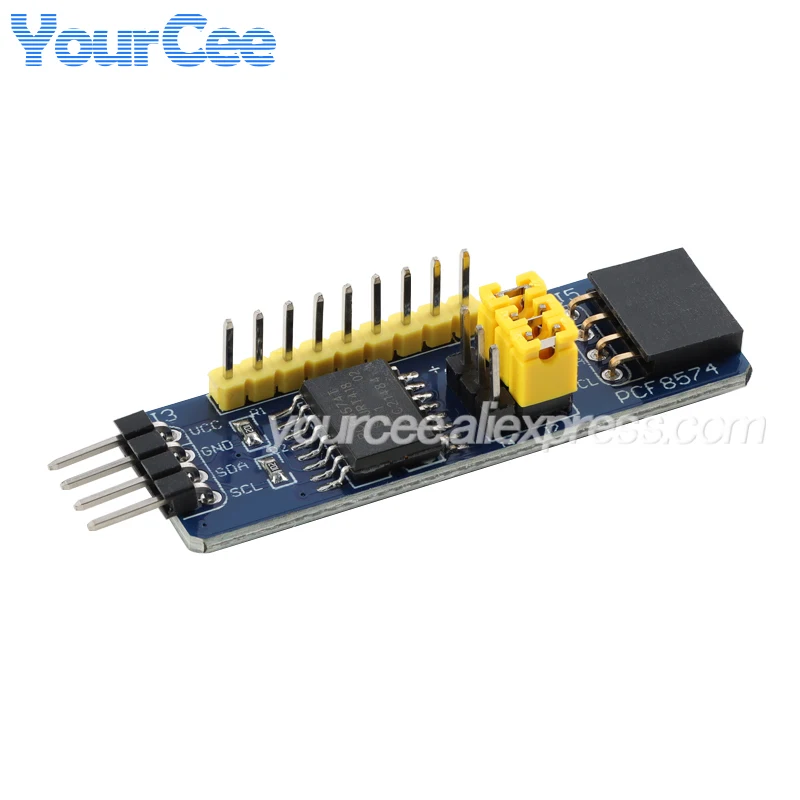

Módulo de expansión de E/S basado en la interfaz I2C, que puede expandir 8 E/S con 2 E/S.Admite cascada, puede usar 8 módulos al mismo tiempo, expansión a 64 E/S.A través del interruptor de dial
Establezca la dirección del módulo,

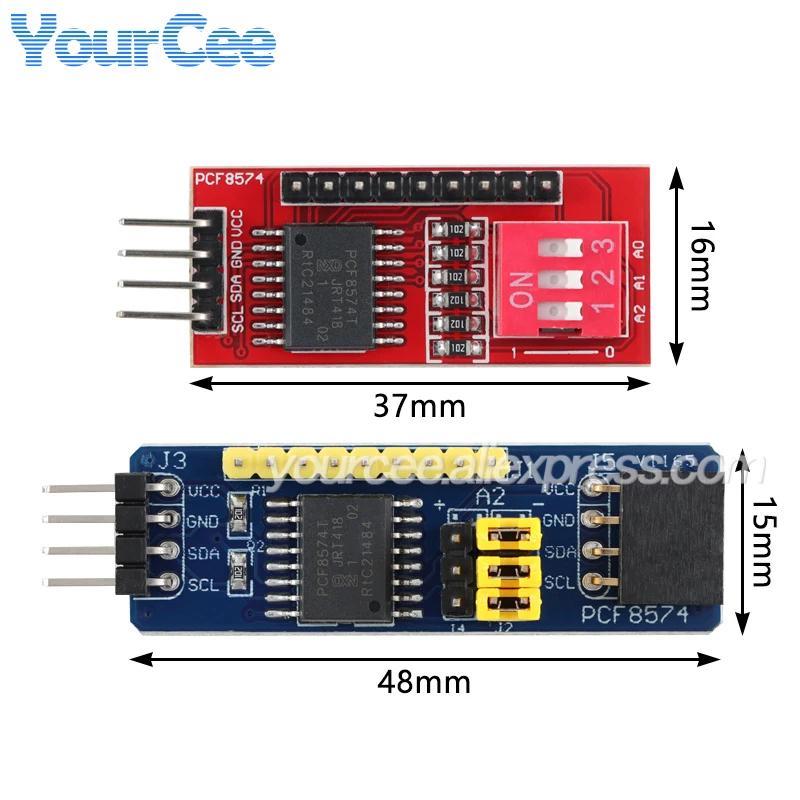

Tamaño de la PCB: 37,5 mm x 16,7 mm

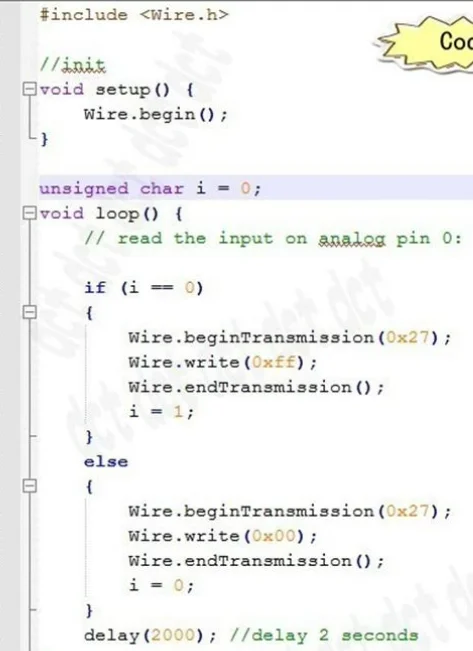

El diagrama de cableado y el código de prueba con la placa de desarrollo Arduino son los siguientes:
Cada 2 segundos, deje que el puerto P0 ~ P7 emita un nivel alto y bajo.Marque todos los interruptores de dial de 3 dígitos en 'ON.La dirección del módulo ahora es 0x27

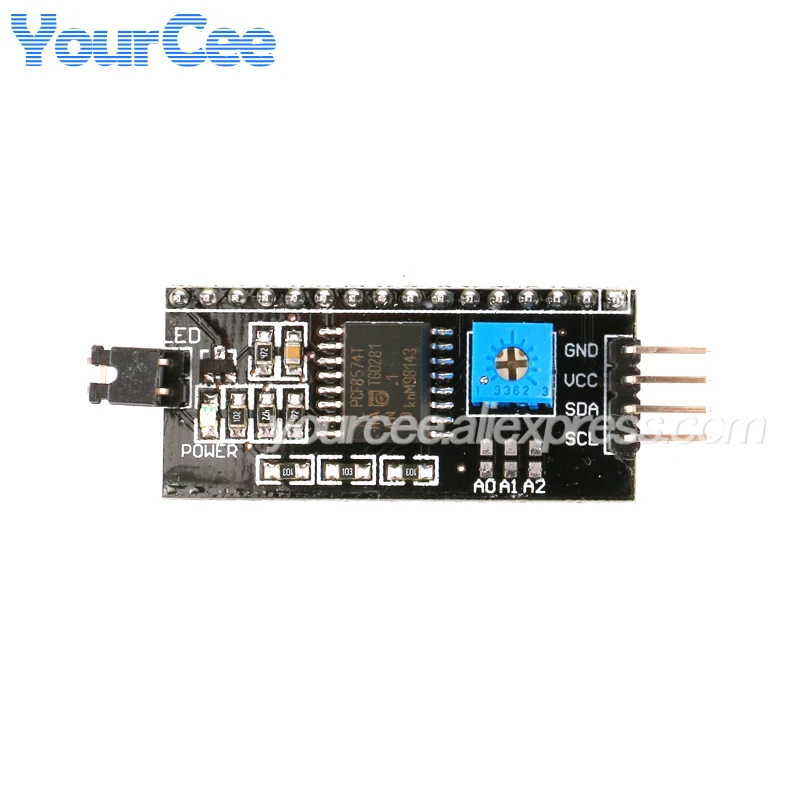

El pin más a la derecha del módulo corresponde al pin LCD,
Tierra eléctrica del sistema GND,
Positivo de potencia del sistema VCC,
Línea de datos SDA,
Línea de reloj SCL.
Instrucciones de uso

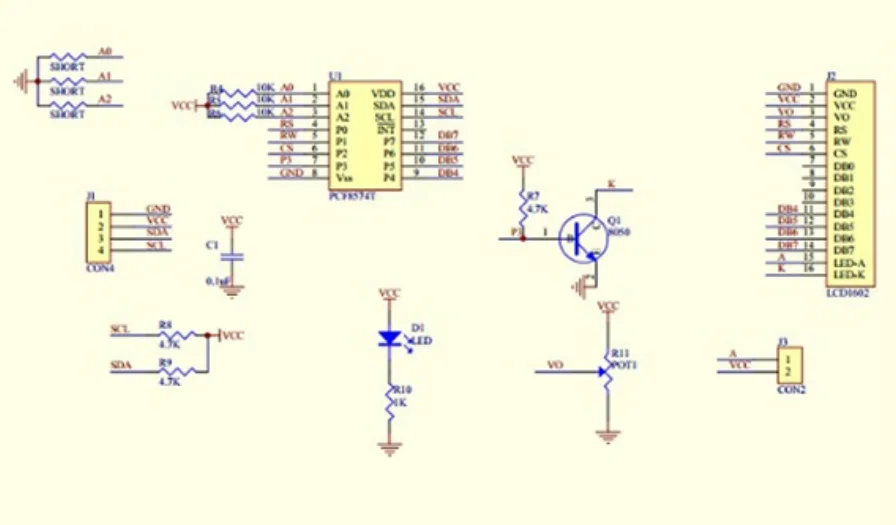

Con el control de energía de la retroiluminación, puede configurar si desea conectar la alimentación de la retroiluminación a través de la tapa del puente.Conecte la tapa del puente para conectar la fuente de alimentación de la retroiluminación, desconecte la tapa del puente para desconectar la fuente de alimentación de la retroiluminación.El contraste es ajustable y el potenciómetro azul se gira para mejorar en el sentido de las agujas del reloj y debilitar en el sentido contrario a las agujas del reloj.Los módulos se pueden conectar en cascada hasta 8.Modifique la dirección del dispositivo cortocircuitando las almohadillas A0/A1/A2 en el módulo.
Dirección predeterminada: durante el envío, A2 ~ A0 están todos suspendidos.La dirección 12C en este caso es la dirección predeterminada en la siguiente tabla.Si desea modificar la dirección usted mismo, tenga en cuenta que el teclado de dirección está suspendido en 1 y el cortocircuito es 0.

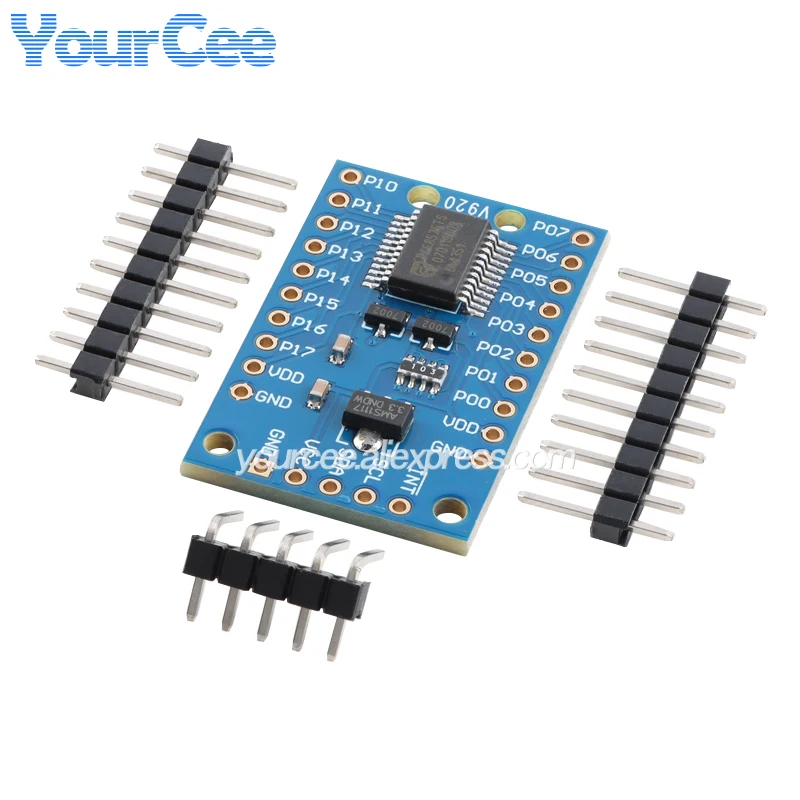

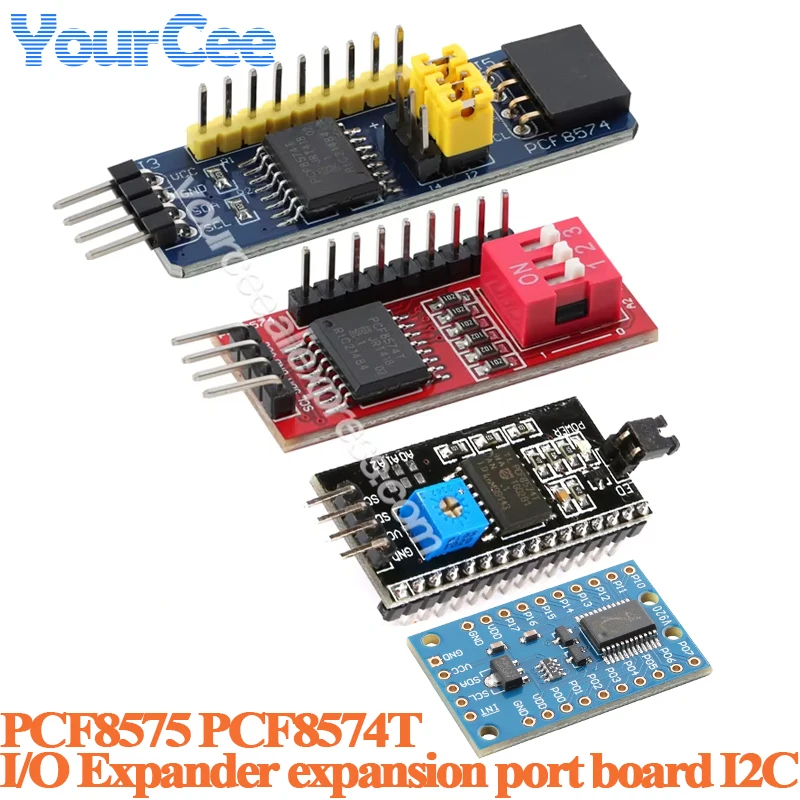

PCF8575
Descripción:
¿Estás fuera de los pines de E/S?¡Este potente módulo permite a los usuarios escalar hasta 16 E/S usando solo dos E/S para control!El PCF8575 se controla a través de una interfaz I2C y tiene pines de entrada/salida cuasi bidireccionales de 16 bits.
En el circuito de cambio de nivel integrado de 3,3 V, si la almohadilla VCC-VDD no está soldada, el nivel PCF8575 es de 3,3 V.Si se suelda, su nivel será el mismo que el VCC
Características:
Bibliotecas disponibles: PCF8575
Voltaje de funcionamiento: 2,5-5,5 V CC
Corriente de trabajo: 100 mA (MÁX.)
Dirección I2C: 0x 20 (predeterminado), se puede modificar soldando almohadillas de selección A1 y A2.
16 pines direccionables individualmente.
Cada pin se puede configurar como entrada o salida.
Pin de salida de interrupción de drenaje abierto para interrupción de cambio de entrada.
Ideal para que otras MCU controlen relés, zumbadores, botones y LED simples.
