1801 SMD componente soldadura PCB DIY electrónico 15 vías Kit de controlador de luz LED tablero de práctica
1,17 € 2,22 €
Con la garantía de
comprobando cupones disponibles...
Some placeholder content for the collapse component. This panel is hidden by default but revealed when the user activates the relevant trigger.

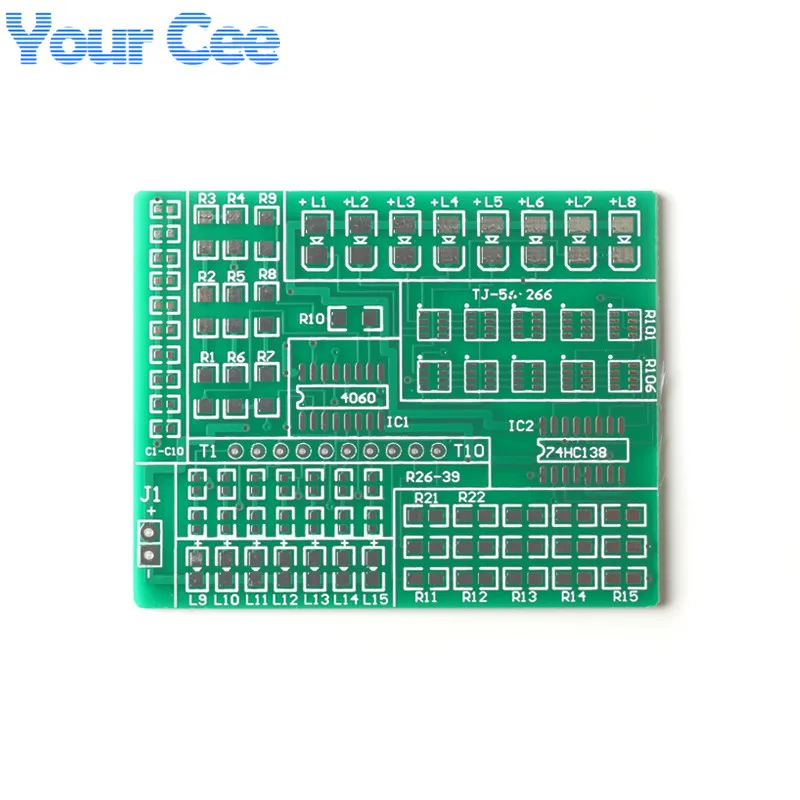

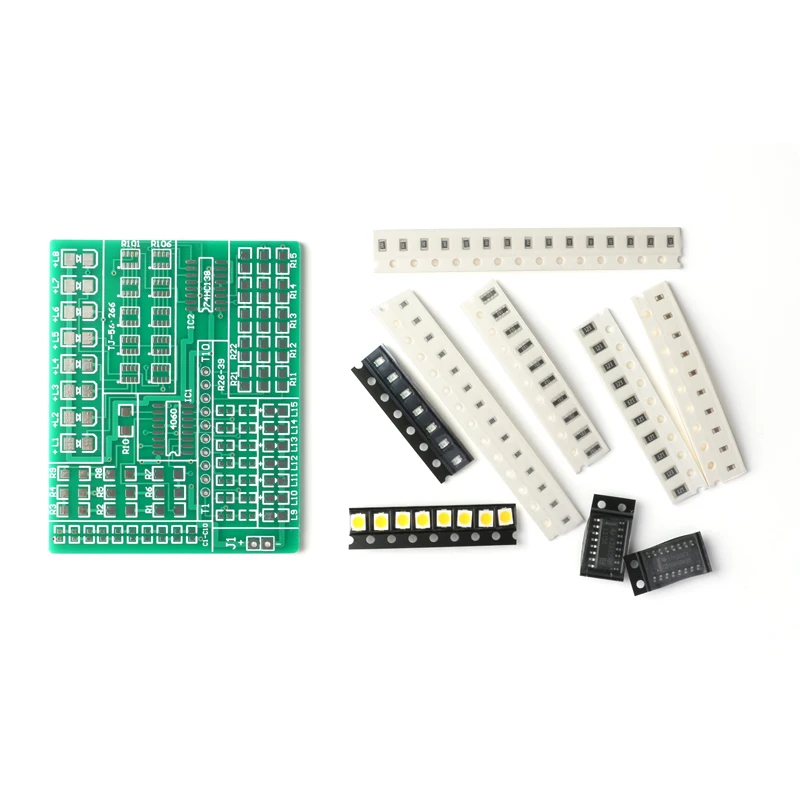

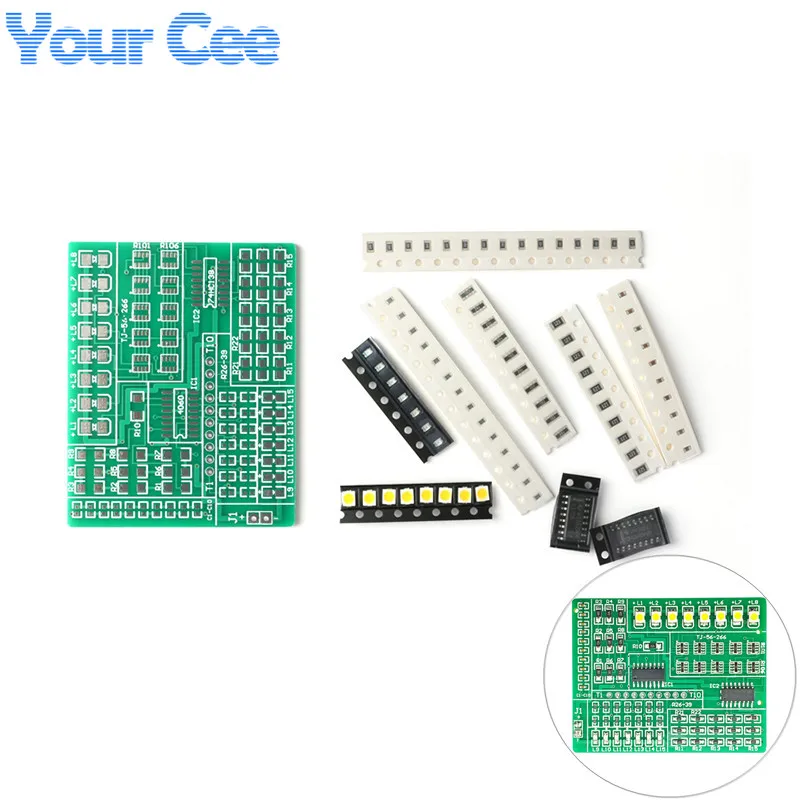

Con un diseño de parche completo, la calidad de la soldadura se puede visualizar mediante la iluminación de 15 LED.El circuito es novedoso, interesante y completo en componentes.Adopta una placa de estaño de fibra de vidrio de doble cara, que está destinada a mejorar el nivel y la velocidad de soldadura.

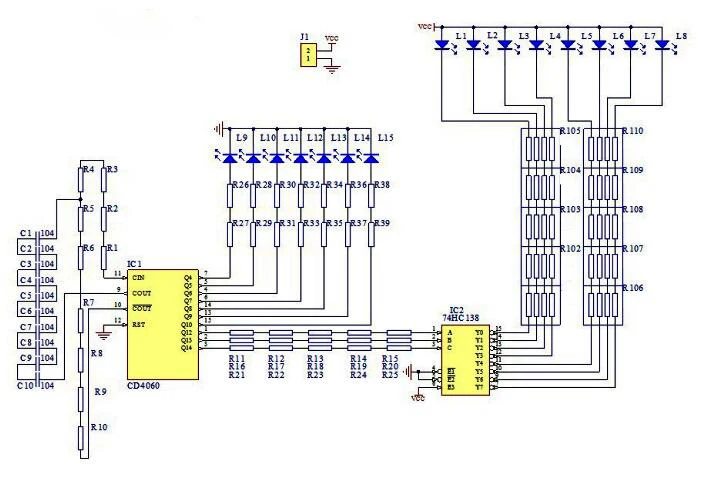

Introducción del circuito:Este circuito es un circuito de control automático LED compuesto por circuitos integrados digitales CD4060 y 74HC138.El CD4060 se compone internamente de un oscilador y un contador binario con 10 salidas.El oscilador se puede conectar al cristal o RC.El circuito de control está conectado a RC.El modo de oscilación, las series R1-R10 y C1-C10 están conectados en serie.La resistencia de la resistencia en serie es la suma de los valores de resistencia de las resistencias.La capacitancia en serie del mismo condensador es igual a la capacidad de un único condensador/condensador, 104/10.Después de que el circuito oscilador CD4060 comienza a oscilarse, el contador cuenta la señal oscilante y cada bit del contador gira continuamente con el conteo, emitiendo así una señal de onda cuadrada con una frecuencia de alta a baja en los pines Q4-Q14, donde Q4-010 Cada uno de los diodos emisores de luz L9-L15 es impulsado por lo que los siete diodos emisores de luz producen un parpadeo de diferentes frecuencias. 012-014 está conectado al extremo de entrada del circuito integrado 74HC138, y el 74HC138 es un circuito de decodificación de 3-8 líneas. Sólo un bit está bajo en el extremo de salida. A medida que los datos en la entrada cambian, YO-Y7 cambia a un nivel bajo en secuencia, formando así un efecto de luz de agua en L1-L8. Cuando el CD4060 se desborda, volverá a 0. Logrando así el control automático de 15 LED.

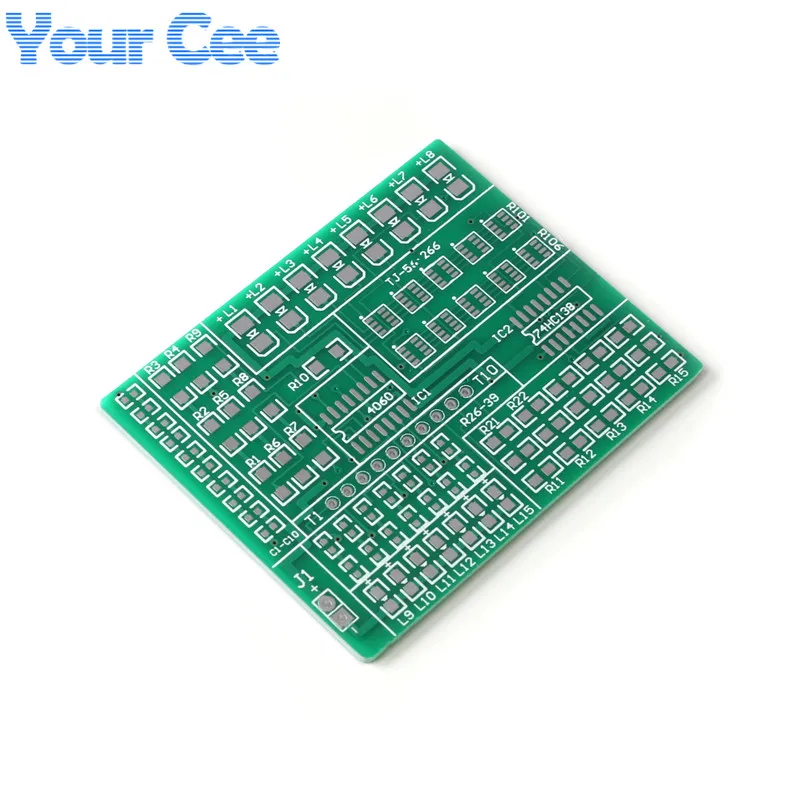

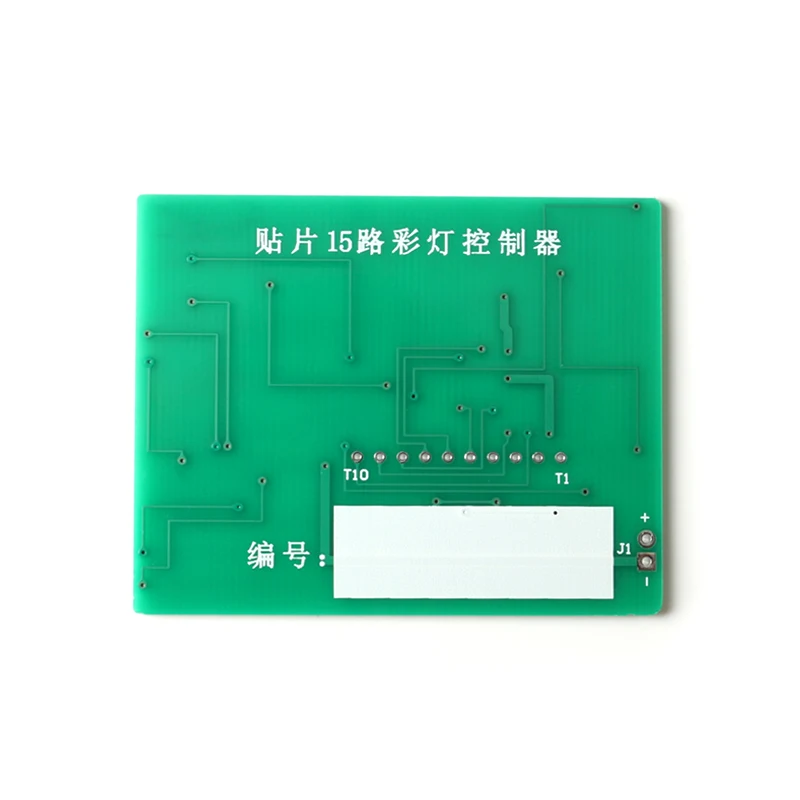

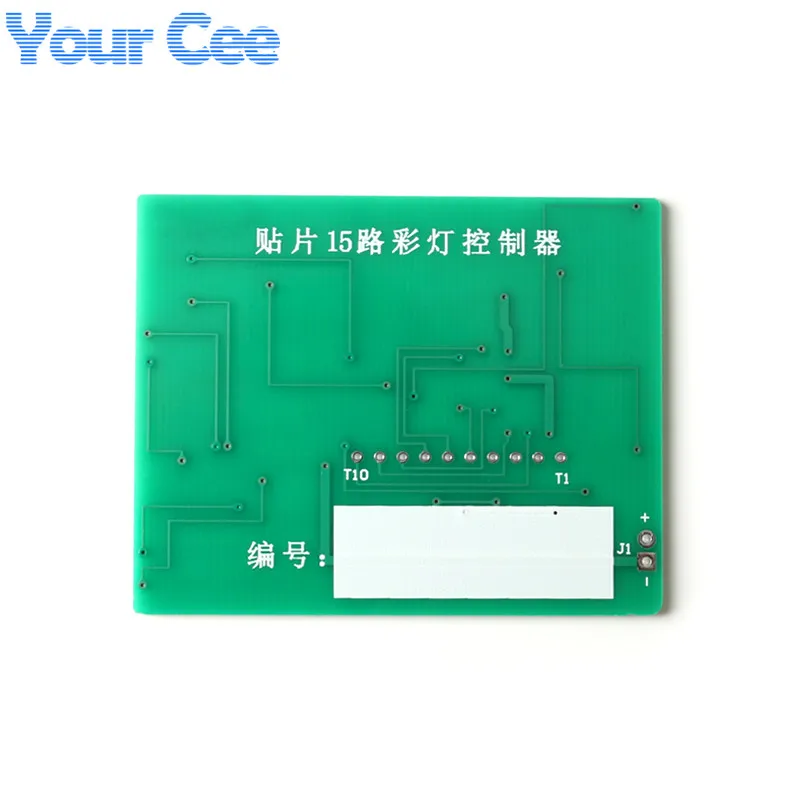

Tamaño del tablero: 59*48MM
espesor del tablero: 1,6 mm
Material del tablero: placa de estándar internacional, todas las almohadillas están estañadas, material anticaída ignífugo de alta resistencia, se pueden desmontar repetidamente

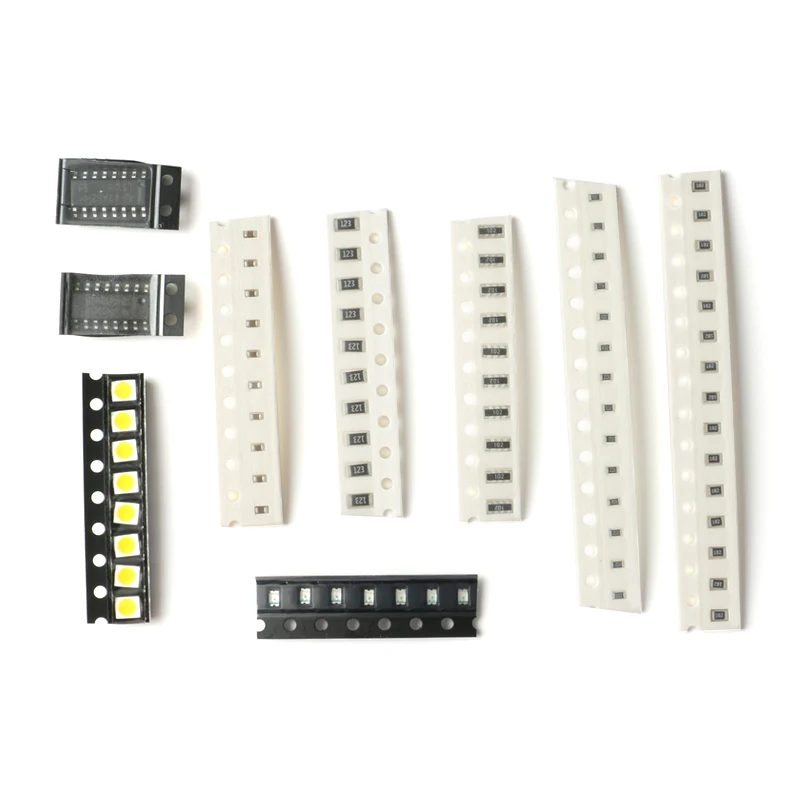

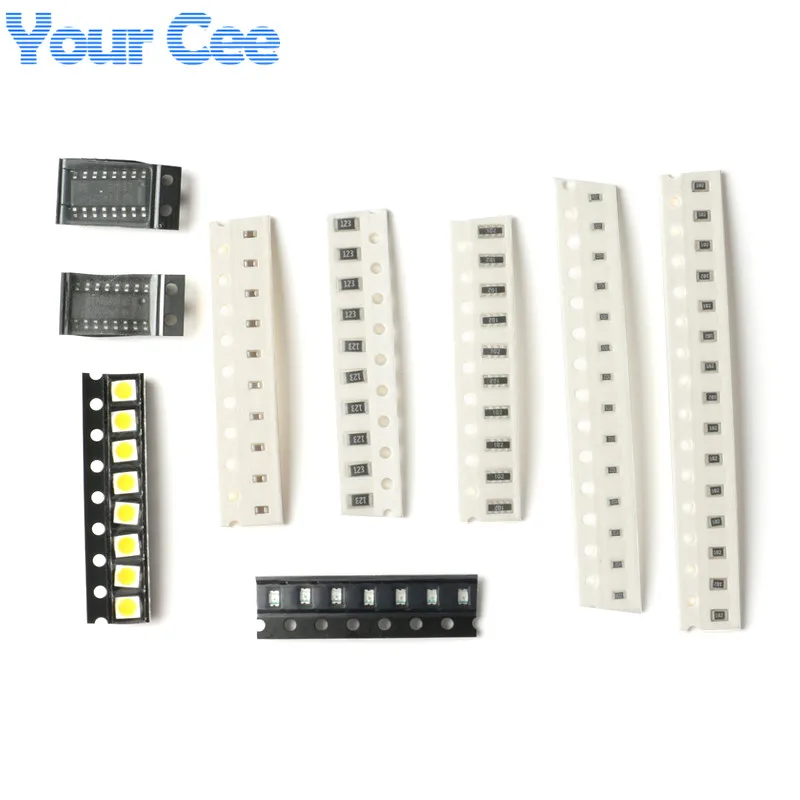

El diseño de la placa PCB es razonable y el uso de componentes de parche de uso común.
el circuito voltaje de funcionamiento 5V
Introducción del circuito:Este circuito es un circuito de control automático LED compuesto por circuitos integrados digitales CD4060 y 74HC138.El CD4060 se compone internamente de un oscilador y un contador binario con 10 salidas.El oscilador se puede conectar al cristal o RC.El circuito de control está conectado a RC.El modo de oscilación, las series R1-R10 y C1-C10 están conectados en serie.La resistencia de la resistencia en serie es la suma de los valores de resistencia de las resistencias.La capacitancia en serie del mismo condensador es igual a la capacidad de un único condensador/condensador, 104/10.Después de que el circuito oscilador CD4060 comienza a oscilarse, el contador cuenta la señal oscilante y cada bit del contador gira continuamente con el conteo, emitiendo así una señal de onda cuadrada con una frecuencia de alta a baja en los pines Q4-Q14, donde Q4-010 Cada uno de los diodos emisores de luz L9-L15 es impulsado por lo que los siete diodos emisores de luz producen un parpadeo de diferentes frecuencias. 012-014 está conectado al extremo de entrada del circuito integrado 74HC138, y el 74HC138 es un circuito de decodificación de 3-8 líneas. Sólo un bit está bajo en el extremo de salida. A medida que los datos en la entrada cambian, YO-Y7 cambia a un nivel bajo en secuencia, formando así un efecto de luz de agua en L1-L8. Cuando el CD4060 se desborda, volverá a 0. Logrando así el control automático de 15 LED.
