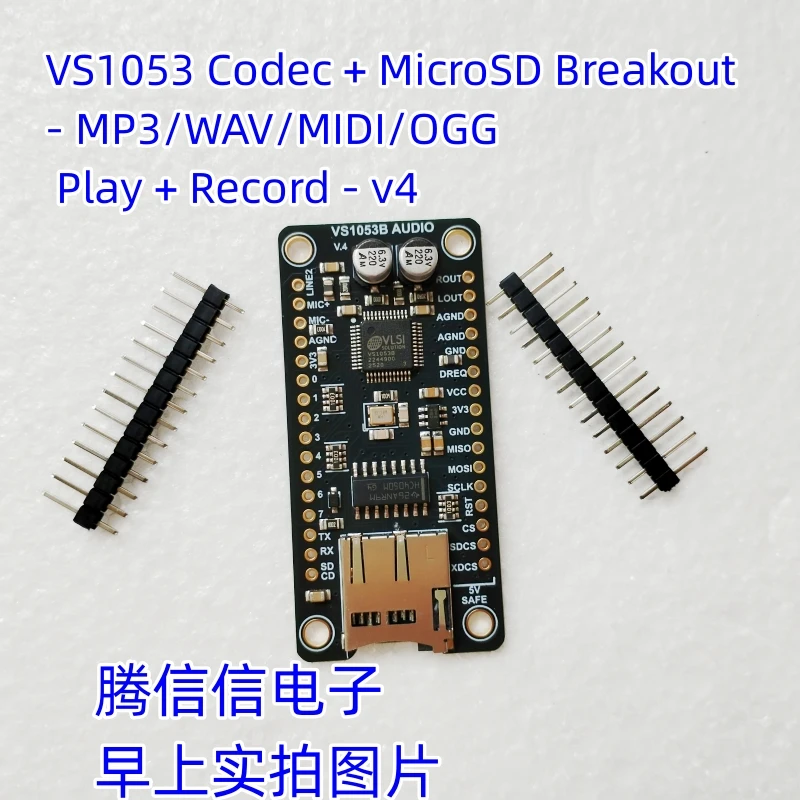

Esta placa de conexión es el mejor compañero para el chip códec VLSI VS1053B DSP.El VS1053 puede decodificar una amplia variedad de formatos de audio como MP3, AAC, Ogg Vorbis, WMA, MIDI, FLAC, WAV (PCM y ADPCM).También se puede utilizar para grabar audio tanto en PCM (WAV) como en Ogg Vorbis comprimido.Puede hacer todo tipo de cosas con el audio, además de ajustar los graves, los agudos y el volumen de forma digital.También hay 8 pines GPIO que se pueden usar para cosas como iluminar LED pequeños o leer botones.

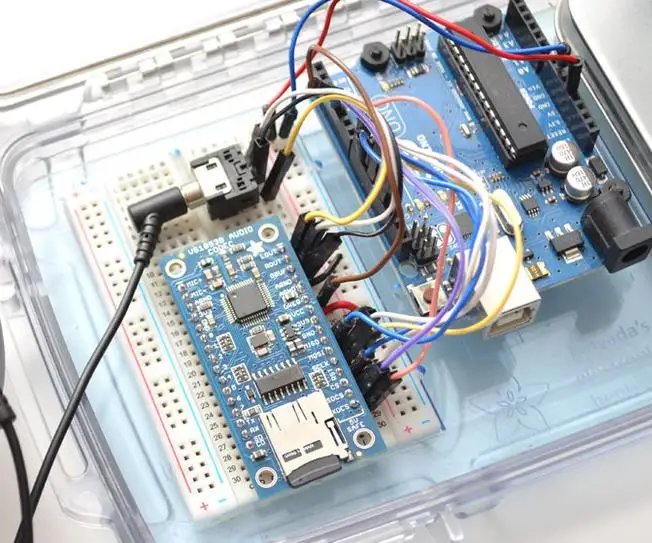

Toda esta funcionalidad se implementa en una interfaz SPI liviana para que casi cualquier microcontrolador pueda reproducir audio desde una tarjeta SD.También hay un modo MIDI especial en el que puede iniciar el chip que leerá datos MIDI 'clásicos' de 31250 Kbaud en un pin UART y actuará como una máquina de sincronización/tambor: ¡hay docenas de efectos de muestra y tambor incorporados!Pero el chip es dolor de soldar y necesita muchos extras.Es por eso que creamos el mejor breakout, perfecto para usar con Arduino pero también bueno para otros microcontroladores que simplemente no tienen la potencia computacional para decodificar MP3.
El breakout es lo suficientemente delgado como para caber en una placa de pruebas con 1 fila de orificios que quedan para el cableado.Hay reguladores de 3,3 V y 1,8 V integrados con cuentas de ferrita y filtrado analógico para una salida analógica de calidad.Hay un puerto de entrada de micrófono que puede conectar una entrada de línea o un micrófono para grabar audio comprimido.Los 8 GPIO están divididos y todos tienen timbres integrados de 100K; simplemente conecte su botón desde el pin GPIO a 3,3 V para una conexión activa-alta.Es probable que desee reproducir música desde una tarjeta microSD, por lo que agregamos un soporte a bordo.Y como sabemos que muchos de nuestros clientes usan microcontroladores de 5 V como Arduino, hicimos los pines de interfaz de 5 V que cumplen con los cambiadores de nivel para que pueda usar el chip con alimentación/lógica de 3 V o 5 V.

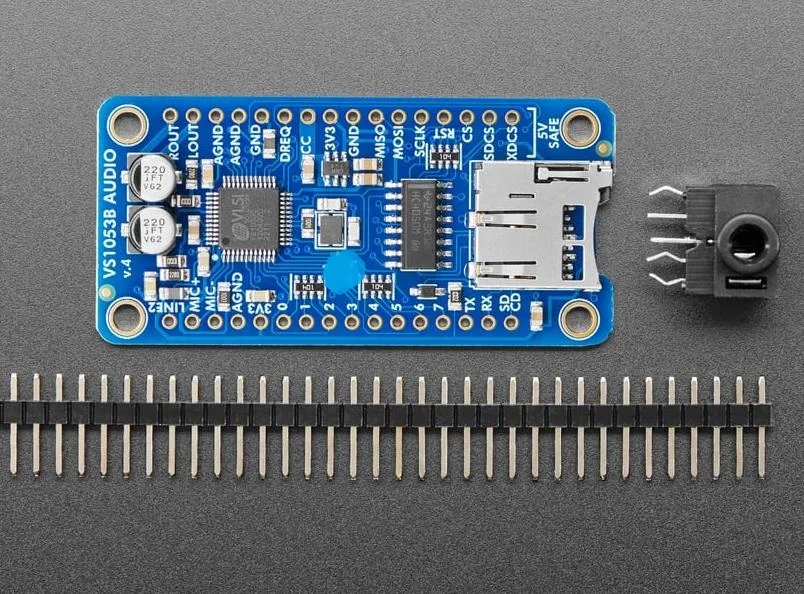

Cada uno viene con una placa de conexión completamente ensamblada y probada, un conector macho de 0,1 pulgadas que puede soldar al conector para que se conecte a una placa de pruebas y a un conector para auriculares estéreo adicional que será útil cuando desee conectar los auriculares.
¡Nuevo!A partir del 24 de septiembre de 2013, todos vendrán con v2, que es casi idéntico pero ahora tiene condensadores de bloqueo estéreo de 220 uF en la salida.Esto significa que puede conectar la salida a los auriculares o a un estéreo sin riesgo de sufrir daños.¡Esencialmente integramos los condensadores adicionales en la propia PCB, ahorrándole cableado y esfuerzo!Si tiene un v1.0 antiguo que no tiene los dos grandes condensadores redondos plateados a bordo, puede controlar un par de auriculares de 30 ohmios directamente desde los pines LOUT/ROUT si la conexión "tierra" está conectada a GBUF, sin embargo, esto no es un conexión de salida de línea.Si desea conectarse a un sistema estéreo o a altavoces alimentados con una placa v1.0, coloque las dos tapas electrolíticas de 100 uF incluidas en serie en los pines LOUT/ROUT entre el breakout y la entrada del estéreo, luego conecte la tierra común a AGND
Si solo necesita altavoces, nuestra placa amplificadora estéreo de 3,7 W más dos altavoces de 3 W y 4 ohmios le brindarán mucha pluma y no necesita tapas de bloqueo adicionales porque el amplificador tiene entradas diferenciales.
