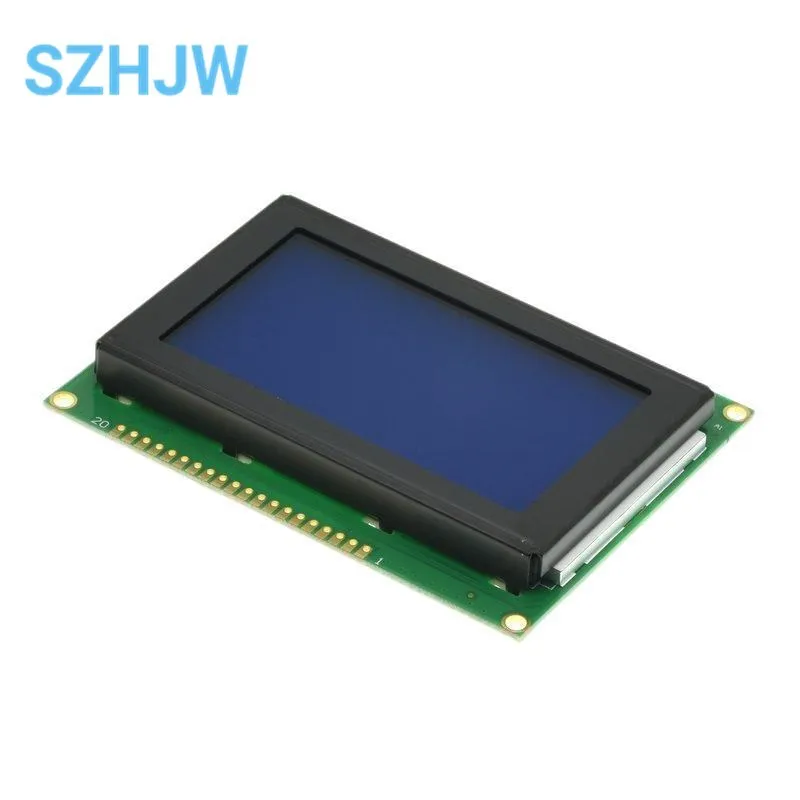

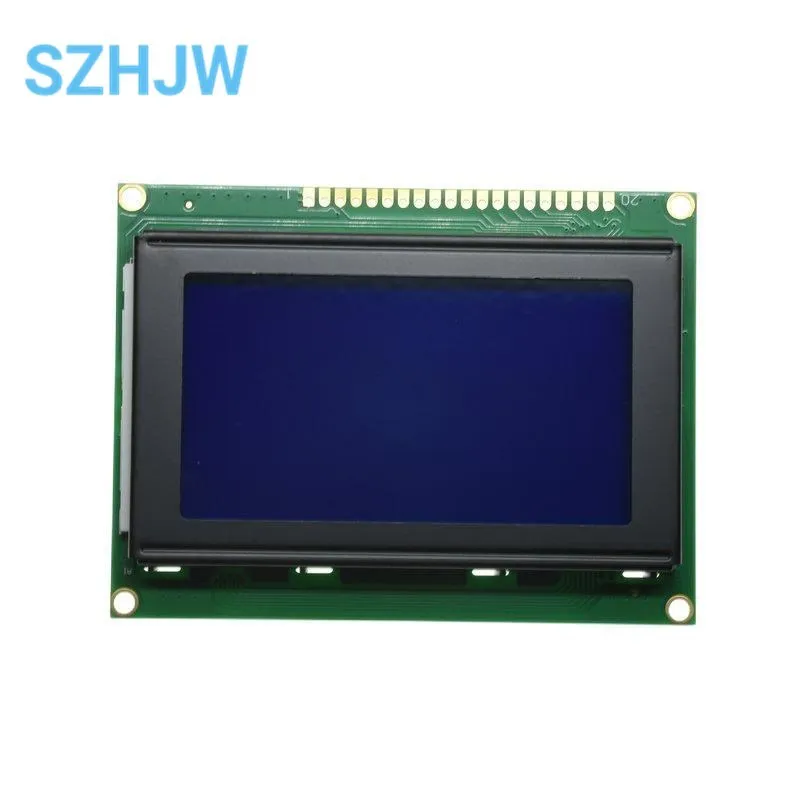

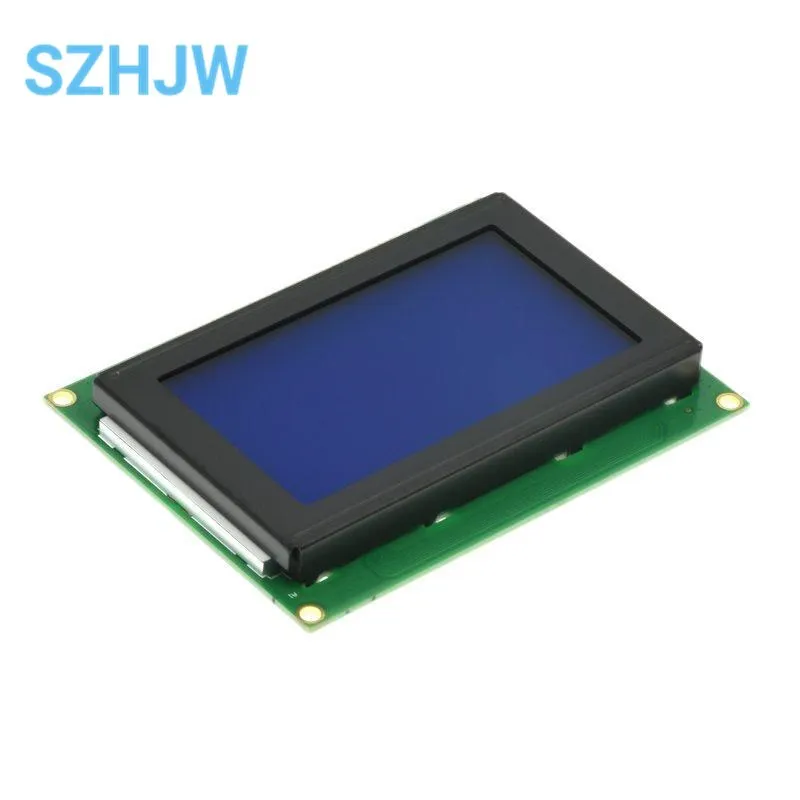

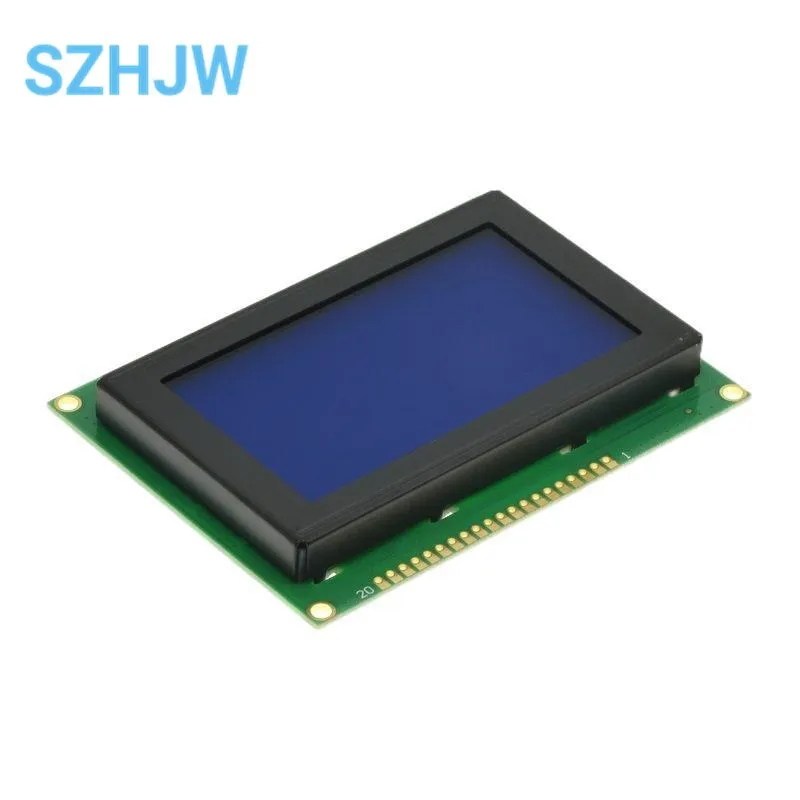

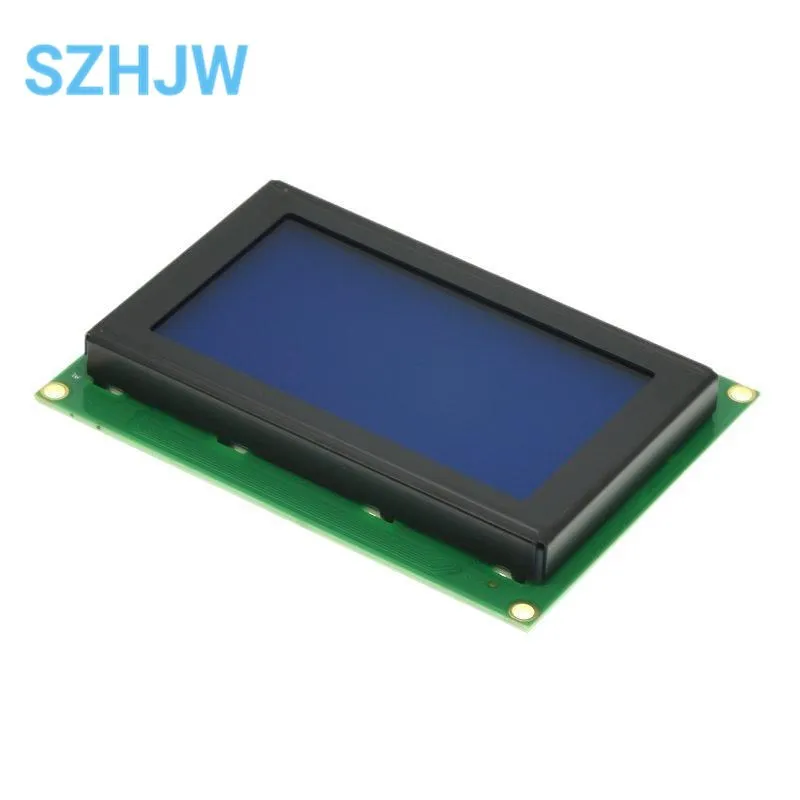

12864C MÓDULO DE PANTALLA LCD de 3,2 pulgadas 128*64 LCD Módulo de pantalla azul IIC/I2C 5V KS0108

Definición de interfaz:

vss: terminal negativo de la fuente de alimentación

VDD: terminal positivo de la fuente de alimentación

vo: fuente de alimentación de polarización LCD

RS: Selección de datos/instrucciones (H: datos L: instrucciones)

R/w: selección de lectura/escritura (H: lectura L: escritura)

E: indica la señal de habilitación

Hacerlo: indica el bit de datos "há"

D1: bit de datos 1

D2: bit de datos 2

D3: bit de datos 3

D4: bit de datos 4

D5: bit de datos 5

D6: bit de datos 6

D7: bit de datos 7

cs1: La opción de chip 1 (media pantalla izquierda) está activa en nivel alto

cs2: La opción de chip 2 (media pantalla derecha) está activa en nivel alto

RST: pin de reinicio del sistema

Vout: salida de presión negativa LCD

LEDA: El LED está retroiluminado

LEDK: luz de fondo LED negativa

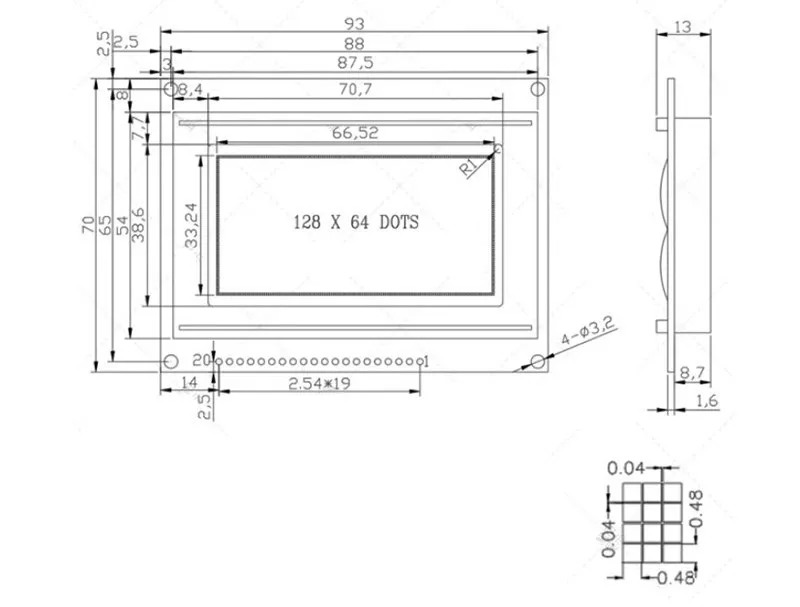

Tamaño del producto:
