Descripción
La placa de circuito tiene función de carga y función de protección contra descarga de batería para descargar mientras se carga.
Características y parámetros del módulo:
Entrada con un bus USB TIPO C
Puede utilizar directamente el cargador del teléfono como entrada para cargar la batería de litio,
Y todavía hay juntas de soldadura de cableado de voltaje de entrada, lo que puede ser un bricolaje muy conveniente.
Voltaje de entrada: 5V
Tensión de corte de carga: 4,2 V ±1%
Corriente de carga máxima: 1000 mA
Voltaje de protección contra sobredescarga de la batería: 2,5 V
Corriente de protección contra sobrecorriente de la batería: 3A
Tamaño del tablero: 2,6*1,7 CM
Cómo utilizar:
Nota: Cuando la batería está conectada por primera vez, es posible que no haya salida de voltaje entre OUT+ y OUT-.En este momento, el circuito de protección se puede activar conectando el voltaje de 5 V y cargándolo.Si la batería se enciende desde B+ B, también es necesario cargarla para activar el circuito de protección.Cuando utilice un cargador de teléfono móvil para realizar la entrada, tenga en cuenta que el cargador debe poder generar 1A o más; de lo contrario, es posible que no pueda cargarse normalmente.

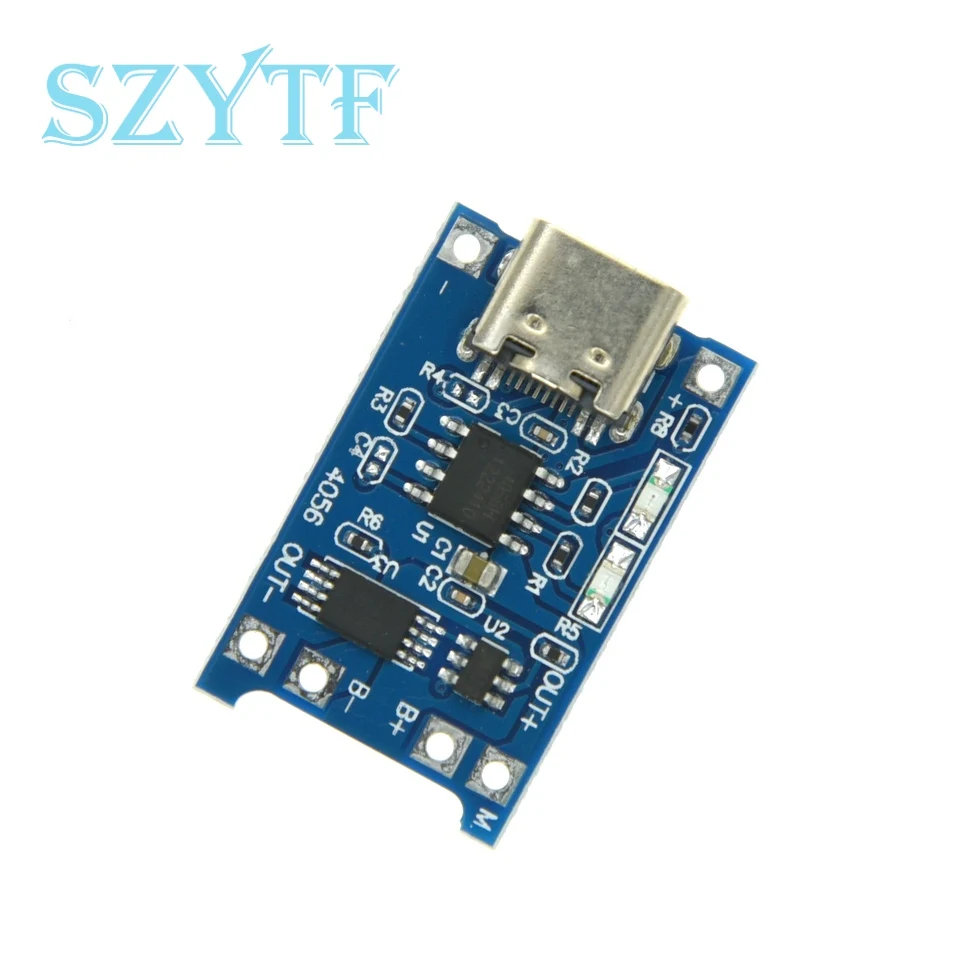

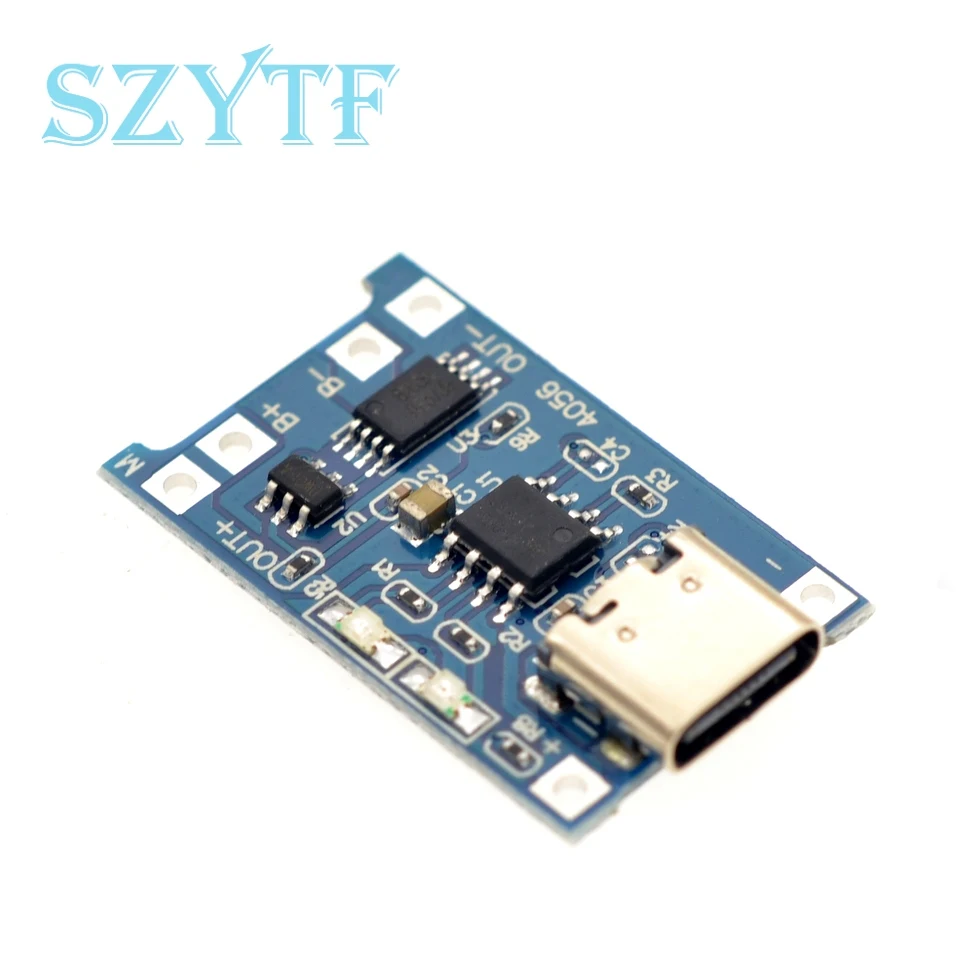

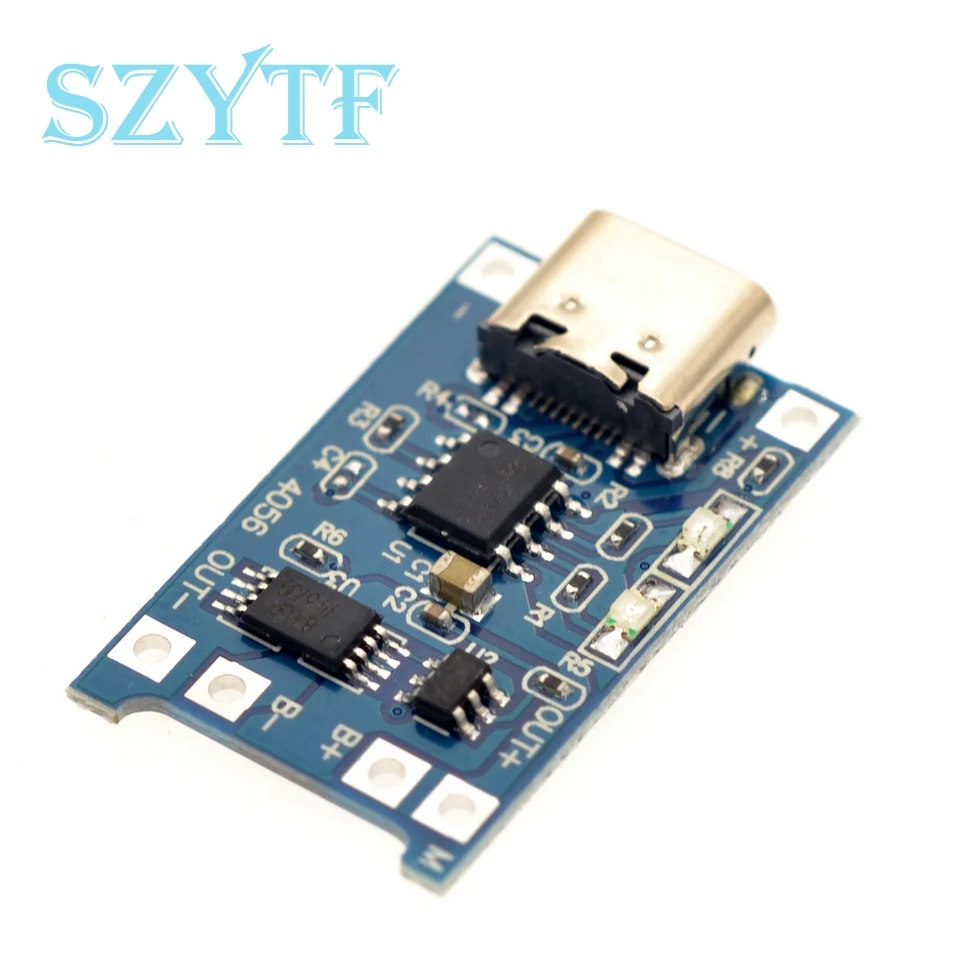

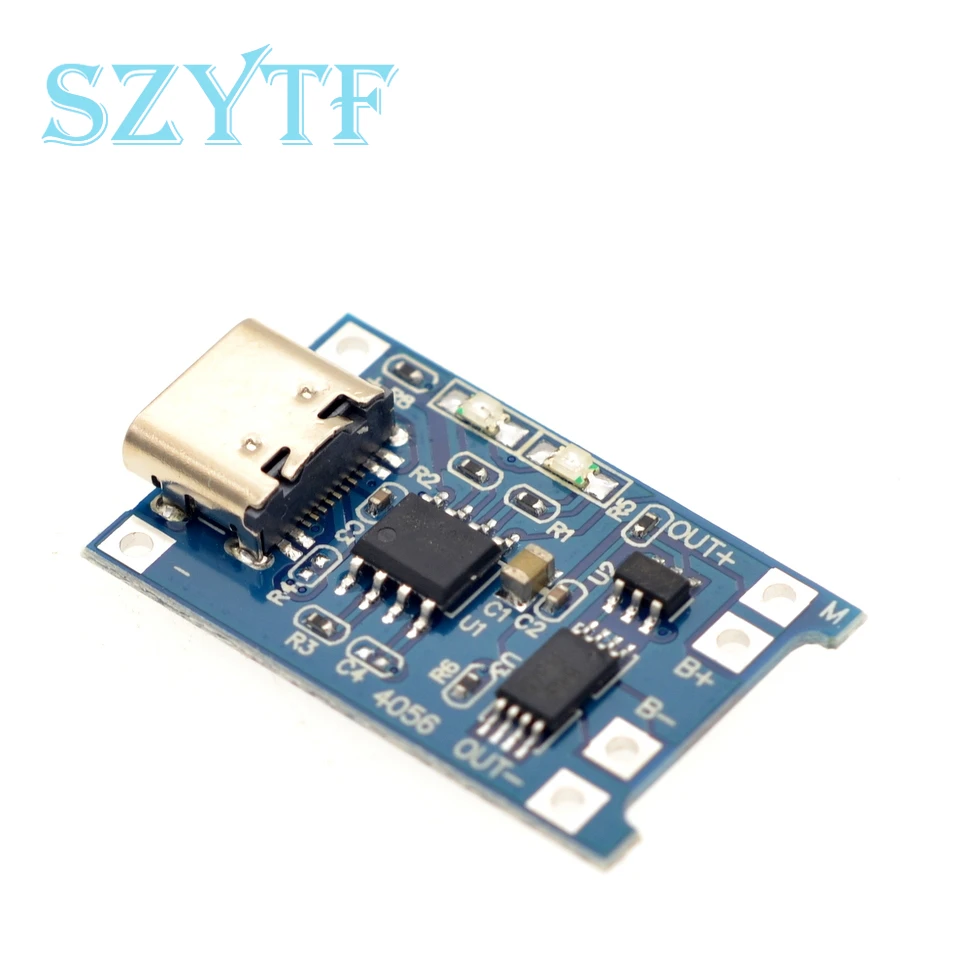

La base USB TIPO C y el pad + - además son terminales de entrada de energía y están conectados a un voltaje de 5V.B+ está conectado al electrodo positivo de la batería de litio y B- está conectado al electrodo negativo de la batería de litio.OUT+ y OUT- están conectados a cargas, como mover los polos positivo y negativo de la placa de refuerzo u otras cargas.
Conecte la batería a B+ B-, inserte el cargador del teléfono en la base USB, la luz roja indica que se está cargando y la luz azul indica que está llena.
