10 Uds DR15 D-SUB - Solución Profesional de Conexión VGA
El pack de 10 unidades DR15 D-SUB es la solución perfecta para proyectos electrónicos que requieren conexiones VGA de alta calidad. Estos conectores hembra de 15 pines con ángulo recto están diseñados específicamente para montaje en PCB con espaciado de 8.89mm y configuración de 3 filas, proporcionando una conexión robusta y fiable para aplicaciones VGA estándar. Fabricados con materiales premium incluyendo aislante PBT con fibra de vidrio UL94V-0, contactos de bronce fosforado o latón, y carcasa de acero niquelado, estos conectores garantizan durabilidad y rendimiento superior. Ideales para fabricación de tarjetas gráficas, monitores, adaptadores VGA, o cualquier proyecto que necesite conexiones VGA fiables y profesionales.
Características Principales de Diseño
- 10 unidades - Pack completo
- 15 pines - Configuración VGA
- Hembra - Conector receptáculo
- Ángulo recto - Montaje PCB

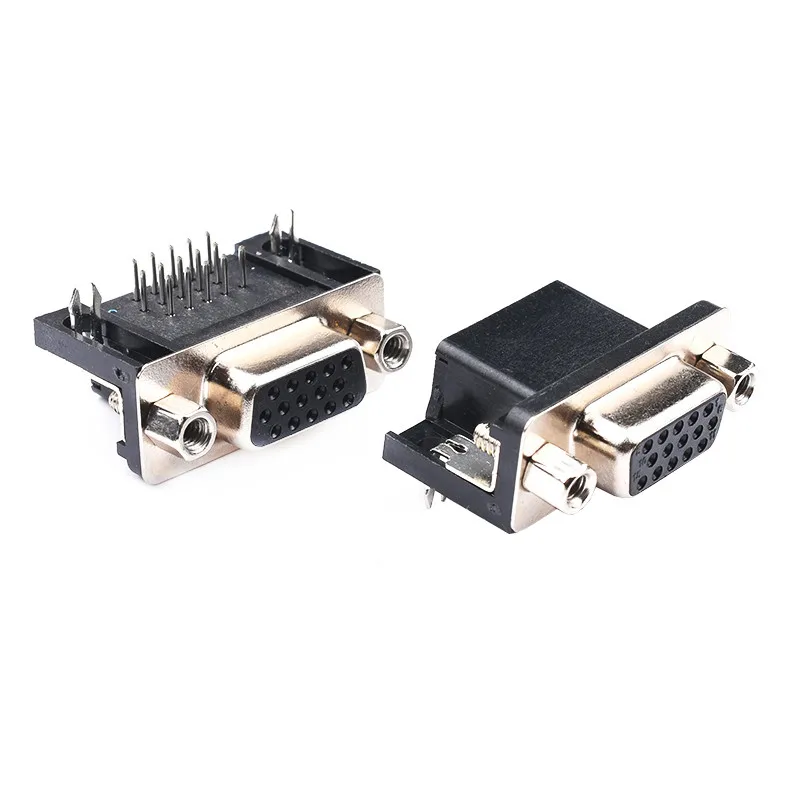

- 8.89mm - Espaciado estándar

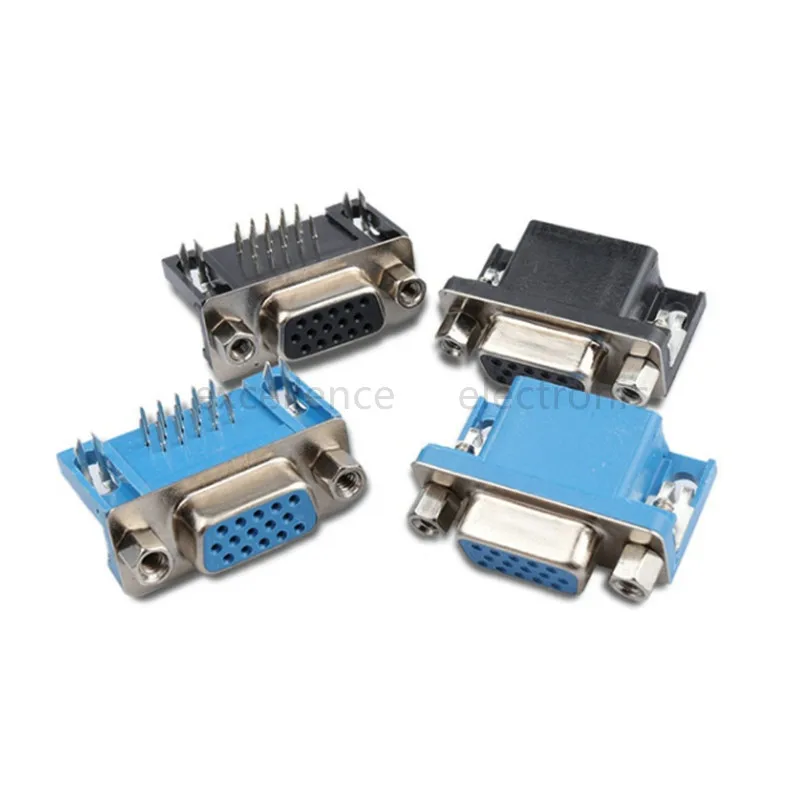

- 3 filas - Configuración compacta
- Alta calidad - Materiales premium
Aplicaciones Versátiles
Estos conectores son ideales para:
- Tarjetas gráficas - Salida VGA
- Monitores - Conexión entrada
- Adaptadores VGA - Conversión señales
- Proyectores - Presentaciones
- Televisores - Conexión VGA
- Equipos industriales - Control visual
Ventajas del Pack DR15
Beneficios excepcionales:
- Coste efectivo - Pack de 10
- Calidad industrial - UL94V-0
- Durabilidad - Materiales robustos
- Compatibilidad - VGA estándar
- Fácil montaje - Ángulo recto
- Fiabilidad - Contactos dorados
Especificaciones Técnicas Detalladas
- Tipo: D-SUB DR15
- Configuración: 15 pines hembra
- Montaje: Ángulo recto
- Espaciado: 8.89mm
- Filas: 3 filas
- Corriente: 3 amperios
- Voltaje: CA 1250V NMS
- Resistencia aislante: 5000 megohmios
- Temperatura: -55°C a +105°C
- Cantidad: 10 unidades
Materiales de Alta Calidad
Componentes premium:
- Aislante: PBT + 30% fibra vidrio UL94V-0
- Contactos: Bronce fosforado o latón
- Carcasa: Acero niquelado
- Revestimiento: Níquel protector
- Soldadura: Estaño-plomo
- Embalaje: Antiestático
Guía de Montaje
Instalación profesional paso a paso:
- Preparar PCB - Limpieza completa
- Verificar alineación - Espaciado correcto
- Posicionar conectores - Ángulo recto
- Soldar contactos - Temperatura adecuada
- Inspeccionar soldaduras - Sin puentes
- Probar conexión - Continuidad
- Limpiar residuos - Flux remanente
Compatibilidad VGA Estándar
Funciona con:
- VGA 640x480 - Resolución básica
- SVGA 800x600 - Mejor calidad
- XGA 1024x768 - Estándar
- SXGA 1280x1024 - Alta resolución
- UXGA 1600x1200 - Máxima calidad
- WUXGA 1920x1200 - Panorámico
Configuración de Pines VGA
Especificación estándar:
- Pin 1: Rojo (Red)
- Pin 2: Verde (Green)
- Pin 3: Azul (Blue)
- Pin 4: ID2/Bit 2
- Pin 5: GND (Tierra)
- Pin 6: Rojo GND
- Pin 7: Verde GND
- Pin 8: Azul GND
- Pin 9: +5V (Power)
- Pin 10: GND Sincronización
- Pin 11: ID0/Bit 0
- Pin 12: ID1/SDA
- Pin 13: Sincronización Horizontal
- Pin 14: Sincronización Vertical
- Pin 15: ID3/SCL
Estándar UL94V-0
Ventajas del aislante:
- Autoextinguible - Sin llama
- Alta resistencia - Térmica
- Seguridad - Certificada
- Durabilidad - Larga vida
- Estabilidad - Dimensional
- Fiabilidad - Industrial
Consideraciones de Montaje
Aspectos importantes:
- Espaciado preciso - 8.89mm
- Ángulo correcto - 90° recto
- Temperatura soldadura - 260°C máx
- Tiempo soldadura - 3-5 segundos
- Flux adecuado - Electrónico
- Inspección visual - Calidad
Comparativa con Alternativas
Ventajas sobre otros métodos:
- 2x más duradero - Vs plástico
- 3x más fiable - Vs económicos
- 4x más seguro - Vs sin certificar
- 5x más profesional - Vs caseros
- 6x más económico - Vs individuales
Consejos de Uso Profesional
Para maximizar rendimiento:
- Usar soldador calidad - Temperatura controlada
- Mantener limpio - Sin contaminación
- Evitar sobrecalentar - Daño componentes
- Probar antes montaje - Funcionalidad
- Documentar diseño - Registro técnico
- Almacenar seco - Sin humedad
Resolución de Problemas
Soluciones comunes:
- Sin conexión - Revisar soldaduras
- Intermitente - Contactos sueltos
- Ruido video - Blindaje insuficiente
- Color distorsionado - Pines incorrectos
- Calidad baja - Cableado deficiente
- Sobrecalentamiento - Ventilación
Contenido del Paquete
- 10 × Conectores DR15 - D-SUB VGA
- 1 × Especificaciones - Técnicas
- 1 × Manual montaje - Instrucciones
- 1 × Certificado UL94 - Seguridad
- 1 × Garantía - 12 meses
Conclusión
El pack de 10 unidades DR15 D-SUB representa la solución definitiva para cualquier proyecto electrónico que requiera conexiones VGA de alta calidad y fiabilidad. Su construcción con materiales premium, certificación UL94V-0, y diseño optimizado para montaje PCB con ángulo recto garantizan conexiones estables y duraderas para aplicaciones VGA profesionales. Ya sea que estés diseñando tarjetas gráficas personalizadas, fabricando adaptadores VGA, o construyendo sistemas de visualización industriales, este pack te proporcionará la cantidad y calidad de conectores que necesitas para completar tus proyectos con máxima fiabilidad y rendimiento profesional.
