Descripción
Introducción del producto
El módulo TTL a RS232 es un módulo electrónico utilizado para la conversión de señales de nivel.Su función principal es convertir bidireccionamente el 3.Nivel TTL de 3V o 5V (la lógica 0 es 0V, la lógica 1 es 3.Salida de 3/5 V) desde microcontroladores y otros dispositivos al nivel estándar RS232 (la lógica 1 es de -3 V a -15 V, la lógica 0 es de +3 V a +15 V), resolviendo así problemas de compatibilidad de comunicación entre dispositivos con diferentes interfaces.Internamente, integra un chip de conversión MAX3232/SP3232 dedicado y la interfaz incluye pines de señal como TXD (transmisión) y RXD (recepción), lo que permite la conexión directa a la interfaz UART del microcontrolador.En comparación con las señales TTL, las señales estándar RS232 tienen una distancia de transmisión más larga, satisfaciendo las necesidades de comunicación en serie entre dispositivos de corta distancia.Se utilizan ampliamente en escenarios de transmisión de datos entre computadoras y periféricos (como impresoras y módems) y entre sistemas integrados y computadoras host.Los módulos TTL a RS232 son componentes intermedios de uso común para conectar dispositivos integrados de bajo voltaje a dispositivos de interfaz RS232 tradicionales.

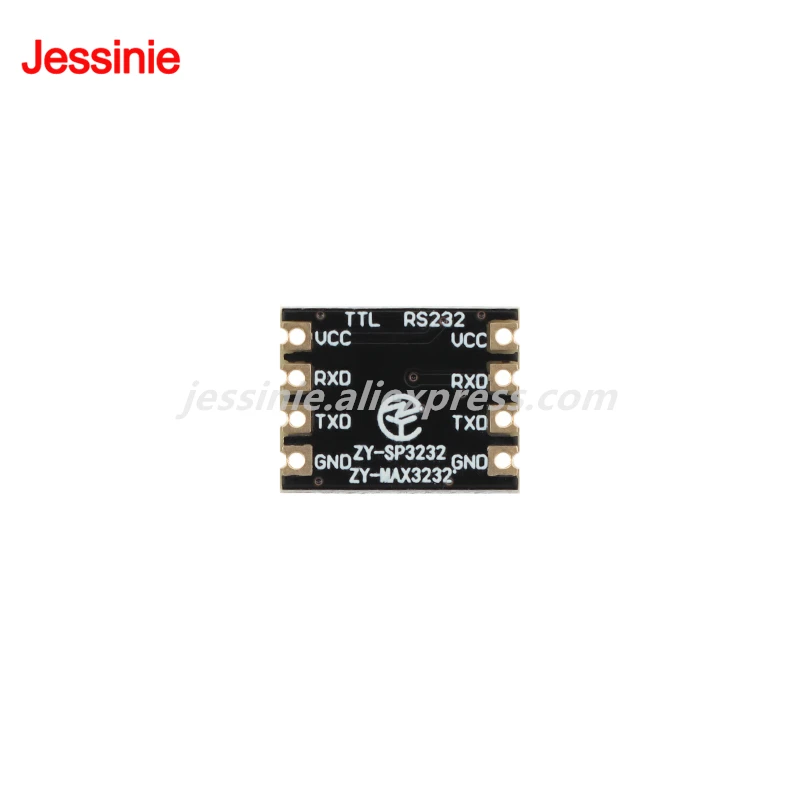

Instrucciones de uso(Tomando MCU como ejemplo, explicando cómo conectar cada fila de pines)
VCC: conectar a CC 3 V-5,5 V
GND: Conéctese a GND
TXD: Conéctese a MCU.RX (flujo de señal: MCU.RX SP3232 PC.TX)
RXD: Conéctese a MCU.TX (flujo de señal: MCU.TX SP3232 PC.RX)

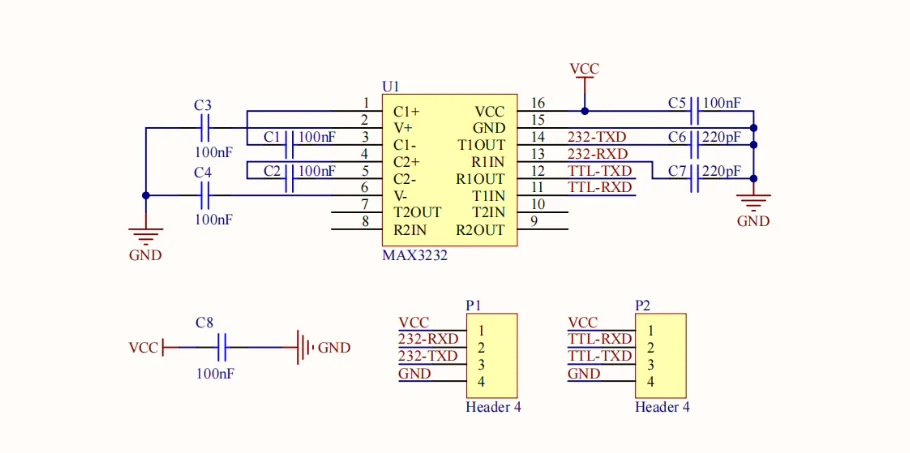

Diagrama esquemático
