Descripción

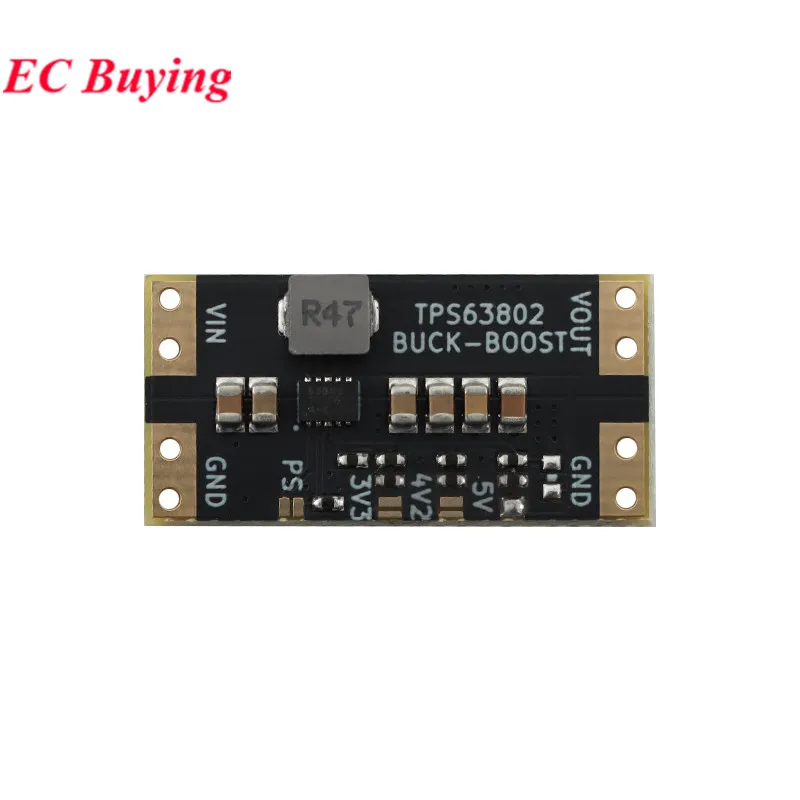

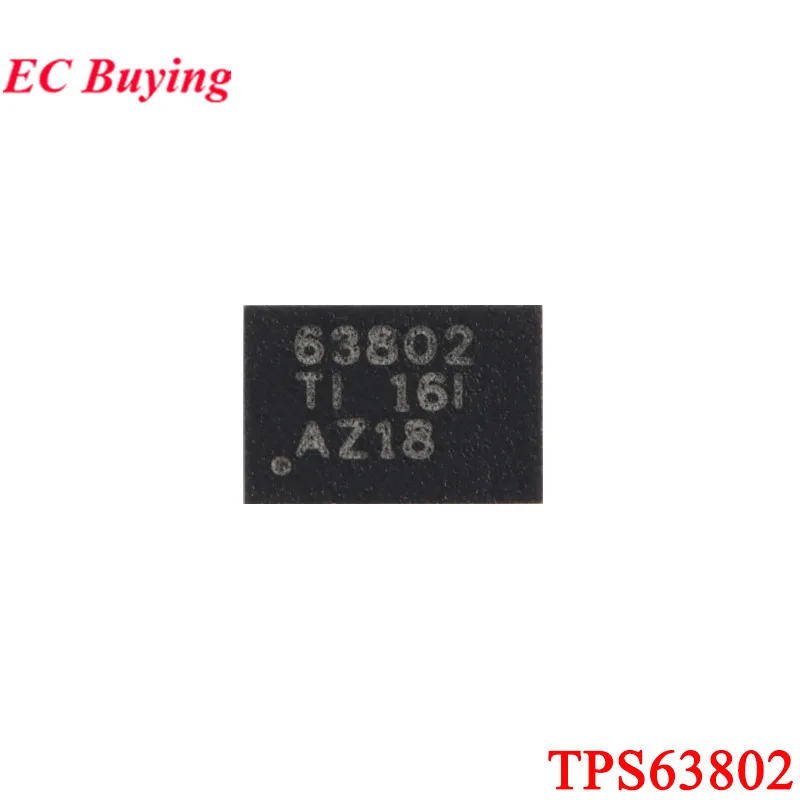

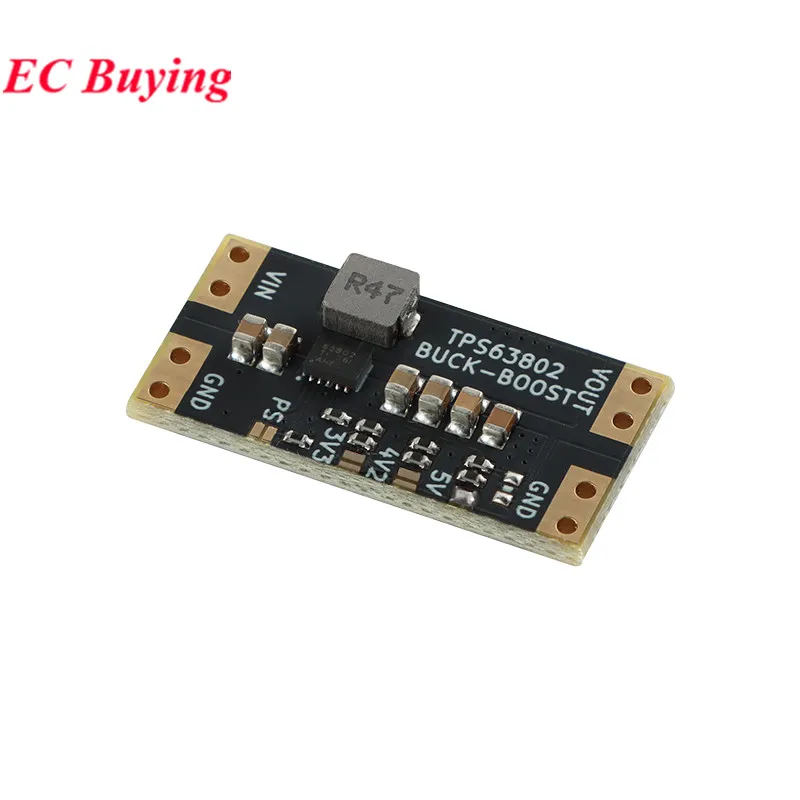

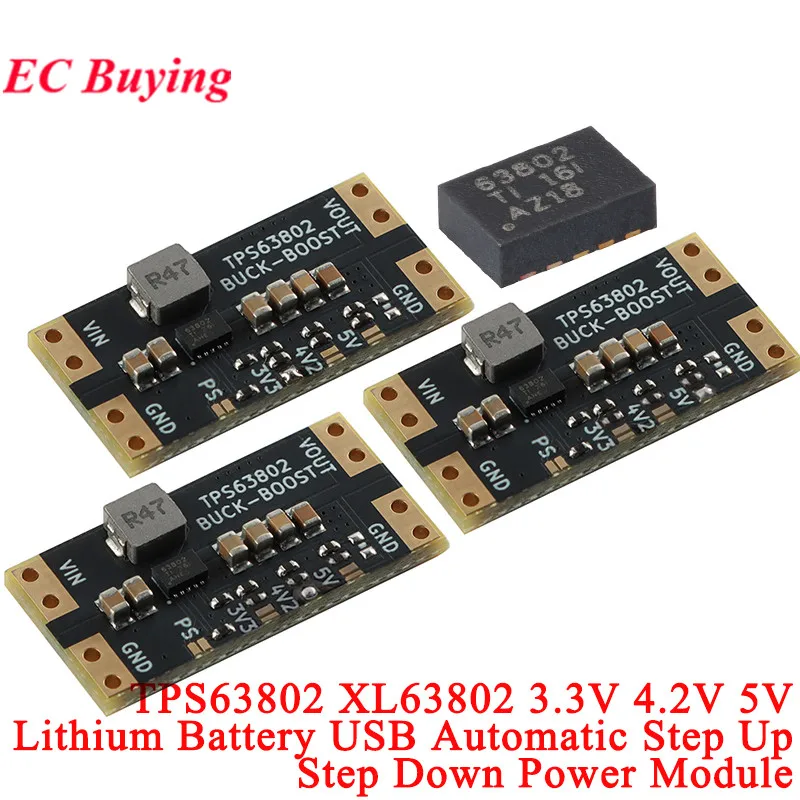

Este módulo adopta el esquema de regulación de voltaje del chip especial TI TPS63802, con baja ondulación de salida y rendimiento estable.La frecuencia de conmutación es superior a 1,4 MHZ y la corriente de salida es principalmente superior a 800 mA.Proporciona múltiples versiones de salida de 3,3 V 4,2 V y 5 V, que son muy adecuadas para diversas situaciones en las que los microcontroladores de 3,3 V y 5 V utilizan baterías de litio y USB para suministro de energía.Del mismo modo, el módulo reserva dos modos entre los que los usuarios pueden elegir: modo de trabajo convencional y modo de ahorro de energía.El módulo es una estructura típica de subida y bajada de voltaje, con un rango de voltaje de entrada de 1,3,5 V (superior a 1,8 V para el inicio) y una corriente de salida de más de 1 A, que satisface las necesidades de suministro de energía de varios modelos como STM32, Microcontrolador ESP32, 51, etc.La placa está equipada con luces indicadoras de salida LED rojas y admite el modo de ahorro de energía para aumentar la duración de la batería de los dispositivos de entrada, como las baterías.
2、 Introducción a los parámetros
Tipo de módulo: fuente de alimentación de subida y bajada de voltaje
Voltaje de entrada: CC 1,3-5.5 V (a partir de 1 8 V)
Corriente de salida: 3 [email protected]/4 2V@1A/5V@1A
(Entrada de 3,7 V)
Voltaje de salida: CC 3/4.2/5V
Frecuencia de conmutación: ≥ 1,4 MHZ
Modo de trabajo: modo normal/ahorro de energía
Método de ajuste: selección de panel de puente, 3 3/4.2/5V

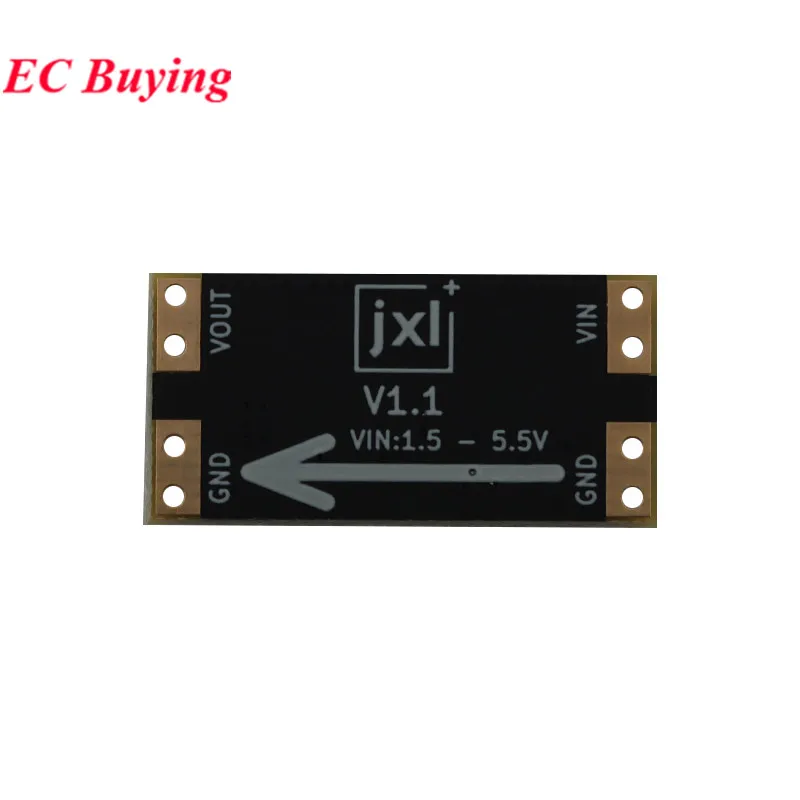

Interfaz del módulo: Almohadilla de soldadura de área grande (también se puede conectar a una disposición de 2 agujas de 54 mm)
Opiniones de clientes
20 opinionesRendimiento bastante bueno; en modo inactivo consume 16uA sin ninguna mejora. A una carga de 10 Ohmios y un voltaje de salida de 3.31V, consume 330 mA (voltaje de entrada 3.92 V). Por el precio, esta es una excelente manera de alimentar un ESP32 desde una batería de ion de litio.
Entregado en buen estado, no probado
Todo es tal como se describe.
Todo está bien. La entrega es rápida, en 15 días.
Comprobado, todos los módulos funcionan correctamente. Buena calidad pero el embalaje es insuficiente.
Cuando se pregunta sobre el consumo del esp en modo de suspensión profunda, el consumo del 18650 es de 10-15 microamperios (0.01mA), lo cual considero bastante normal. El voltaje de salida se mantiene de manera fiable a 3.3V comenzando desde la entrada de 1.8V.
