Estándar de fuente de energía
Color
Descripción

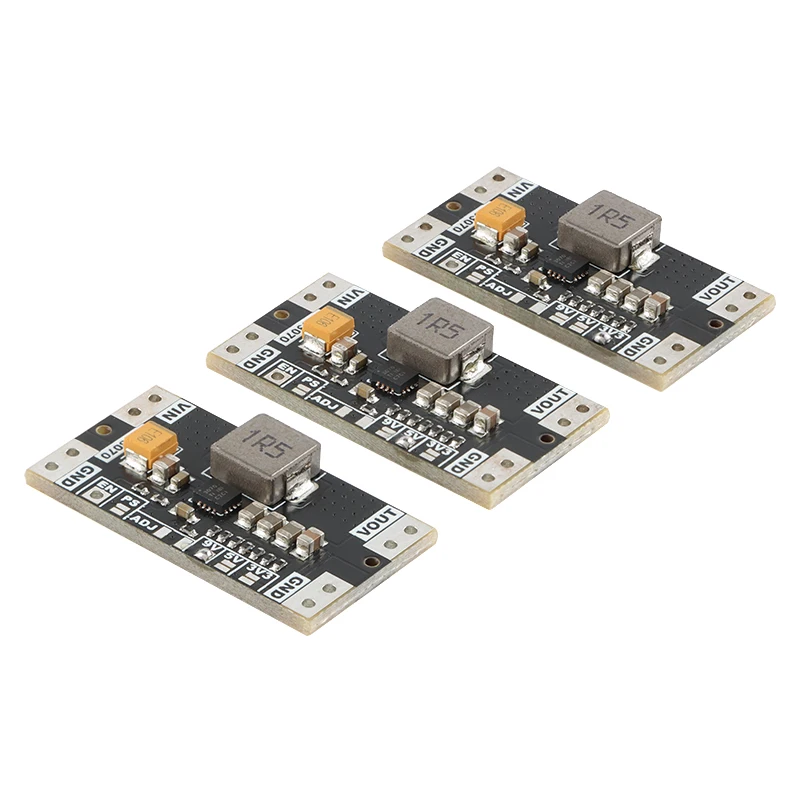

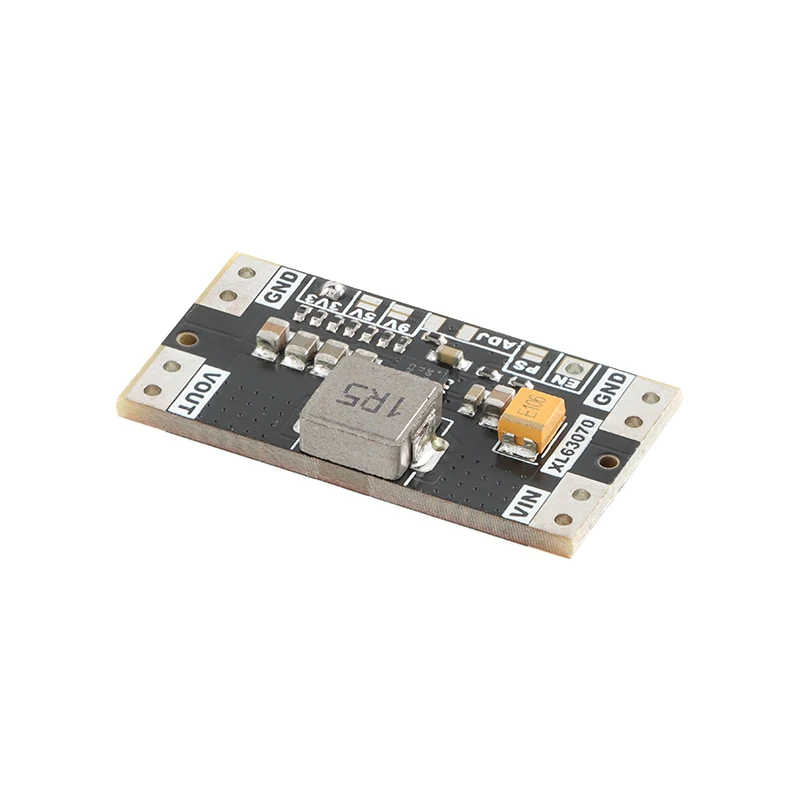

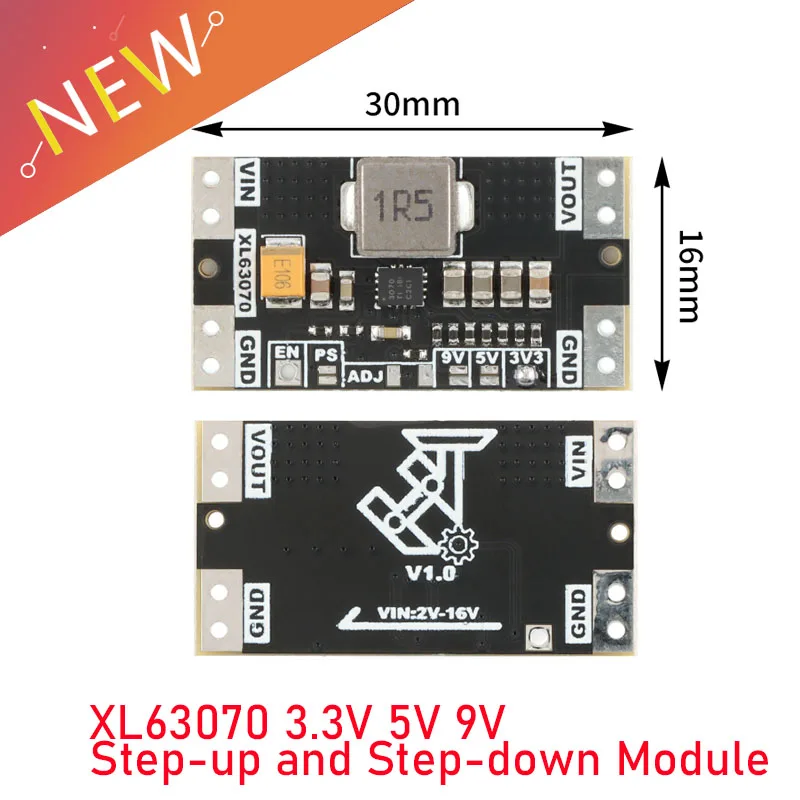

Tipo de módulo: fuente de alimentación de subida y bajada automática de voltaje CC
Voltaje de arranque: 2,8 V (después del arranque, el módulo puede generar E positivo normalmente dentro de un voltaje de entrada de 2 V-9 V)
Voltaje de entrada: 2V -16V
Voltaje de salida: 2,5 V -9 V
Corriente de salida: 2A (MÁX.).La corriente máxima de salida a diferentes voltajes puede hacer referencia a "Tabla 1"
Modo de trabajo: PWM/PFM
Ondulación de salida: 10 mV (9 V), 8 mV (5 V), 8 mV (3 3 V)
(Tenga en cuenta que los datos de ondulación anteriores son solo de referencia y no están incluidos en la prueba sin carga de la muestra).
Puede haber ligeras diferencias entre los mismos chips y la ondulación del portador puede consultar "Mesa 1".

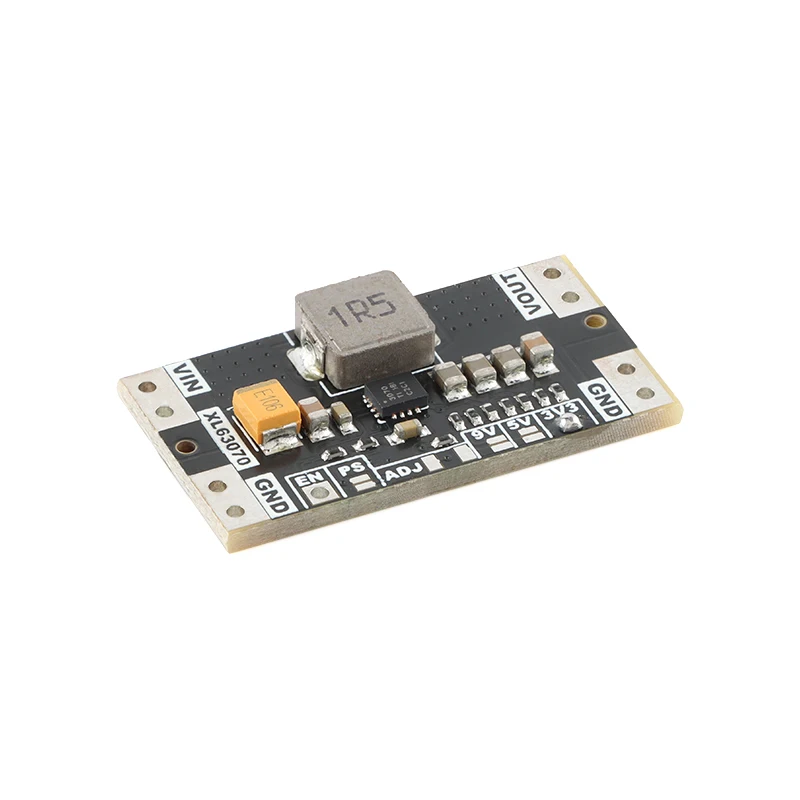

Método de ajuste: selección de panel de puente

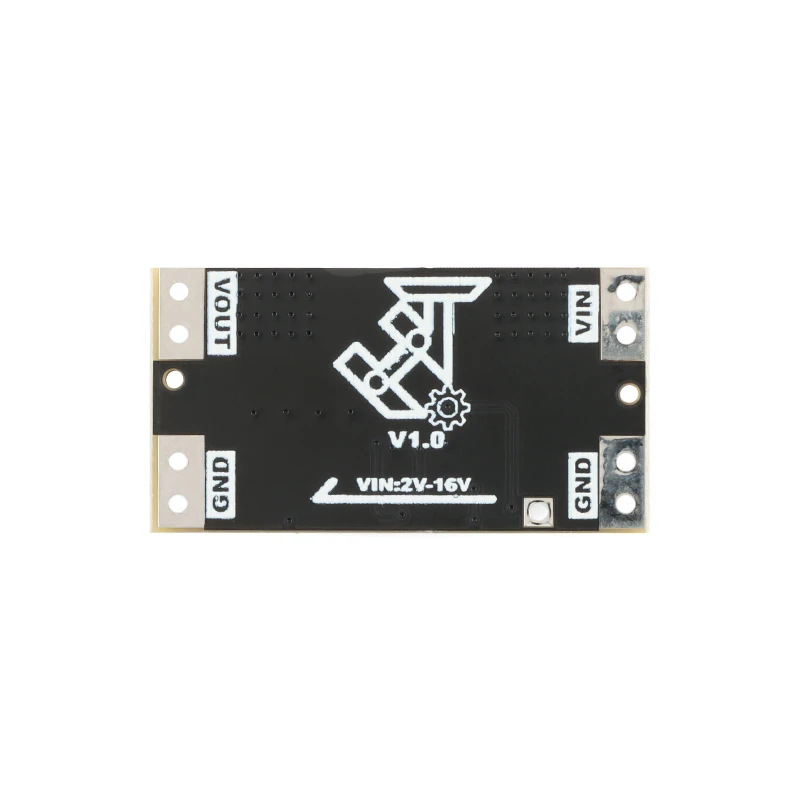

VIN
Polo positivo de entrada de energía (2V-16V)
TIÑO
Polo negativo de entrada/salida de energía
VOUT
Polo positivo de salida de potencia
EN
Habilitar control (habilitar por defecto, el pin hacia abajo está desactivado)
PD
Configuración del modo, modo PWM predeterminado, paneles de cortocircuito en modo PFM
Selección de voltaje de salida, salida de cortocircuito 9V
5V
Selección de voltaje de salida, salida de cortocircuito 5V
3,3 V
Selección de voltaje de salida, salida de cortocircuito 3,3 V
AÑO
Configuración del voltaje de salida, el usuario puede configurar la resistencia para ajustar el voltaje de salida por sí mismo
