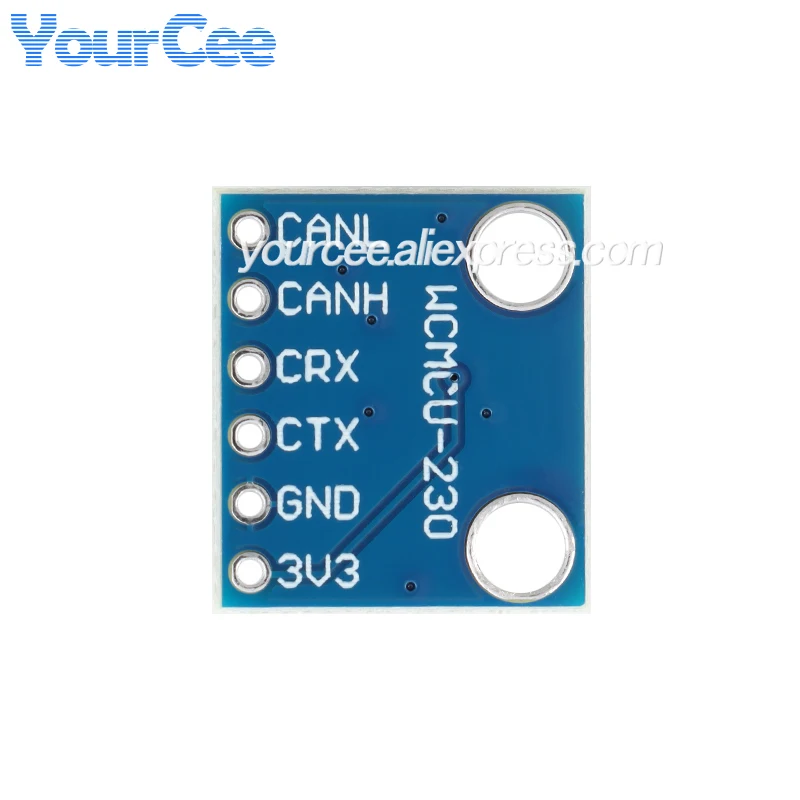

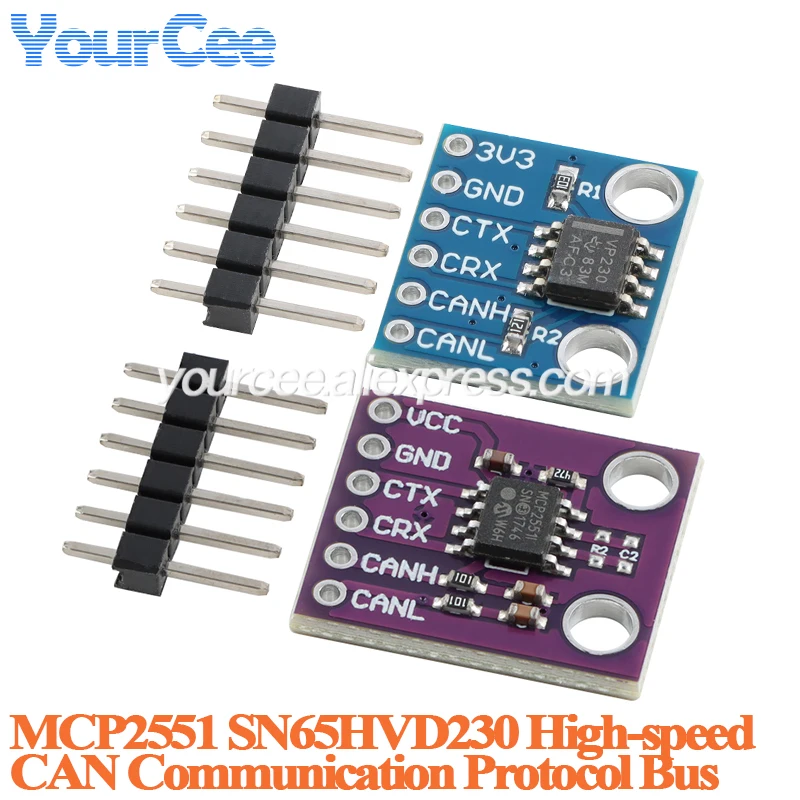

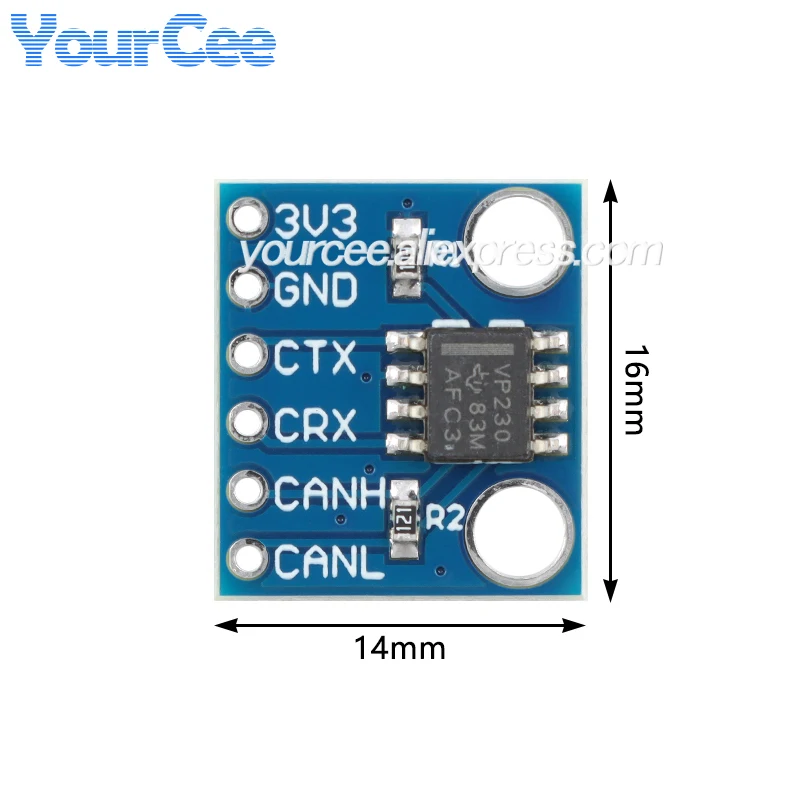

10 uds/1 unidad SN65HVD230 módulo transceptor de bus CAN de alta velocidad MCP2551 interfaz de bus de protocolo de comunicación CAN

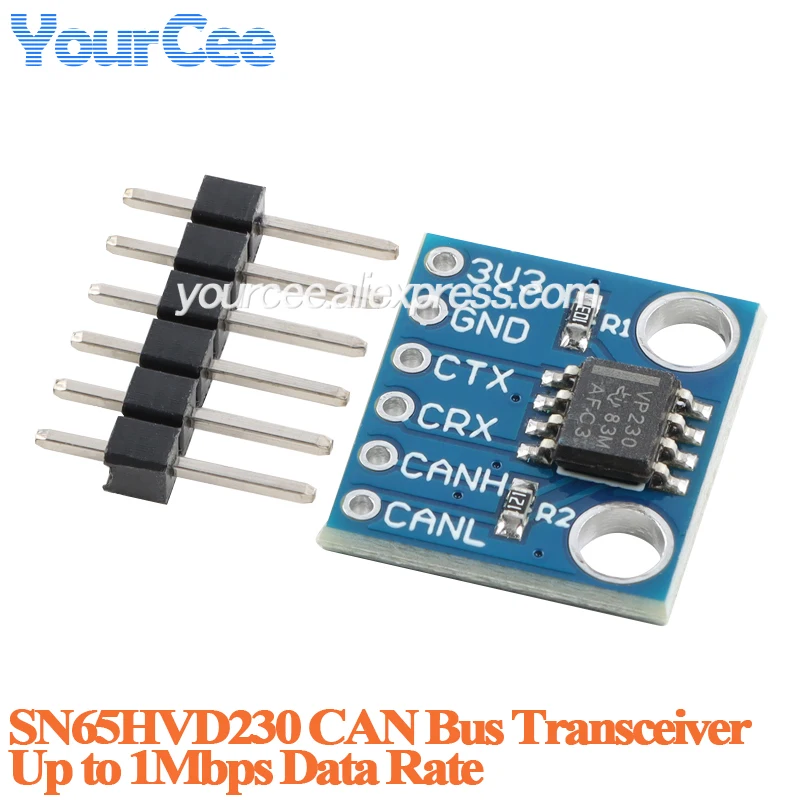

Características principales y funciones de pin
SN65HVD230 se puede utilizar en entornos de mayor interferencia.El dispositivo tiene buena capacidad de transceptor a diferentes velocidades y sus características principales son las siguientes:
Totalmente compatible con las normas ISO11898;
Alta impedancia de entrada, permitiendo 120 nodos;
Modo de espera de baja corriente, la corriente típica es de 370 μA;
Velocidad de transmisión de señal de hasta 1 Mb/s;
Con protección térmica, función de protección contra fallas de circuito abierto;
Tiene la función de resistir interferencias instantáneas y proteger el bus;
Control de pendiente para reducir la interferencia de radiofrecuencia (RFI);
Receptor diferencial, con una amplia gama de interferencias de modo común, capacidad de interferencias electromagnéticas (EMI).

Modo de trabajo y lógica de control.
El SN65HVD230 tiene 3 modos de trabajo diferentes: alta velocidad, pendiente y espera.Su modo de trabajo se puede controlar a través del pin de control Rs.La Figura 2 es un diagrama de aplicación típico de SN65HVD230 en un sistema de bus CAN.Como se puede ver en la figura, el pin de salida Tx del controlador CAN está conectado a la entrada de datos D del SN65HVD230 y los datos enviados por el nodo CAN se pueden transmitir a la red CAN;y el pin receptor Rx del controlador CAN está conectado a la salida de datos del SN65HVD230 R, utilizado para recibir datos.El puerto de selección de modo SN65HVD230 Rs está conectado a una resistencia de pendiente conectada a tierra en un extremo a través de un puente, y la selección de tres modos de trabajo se puede realizar a través de hardware, en la que la resistencia de pendiente es un potenciómetro de 0 ~ 100 kΩ.

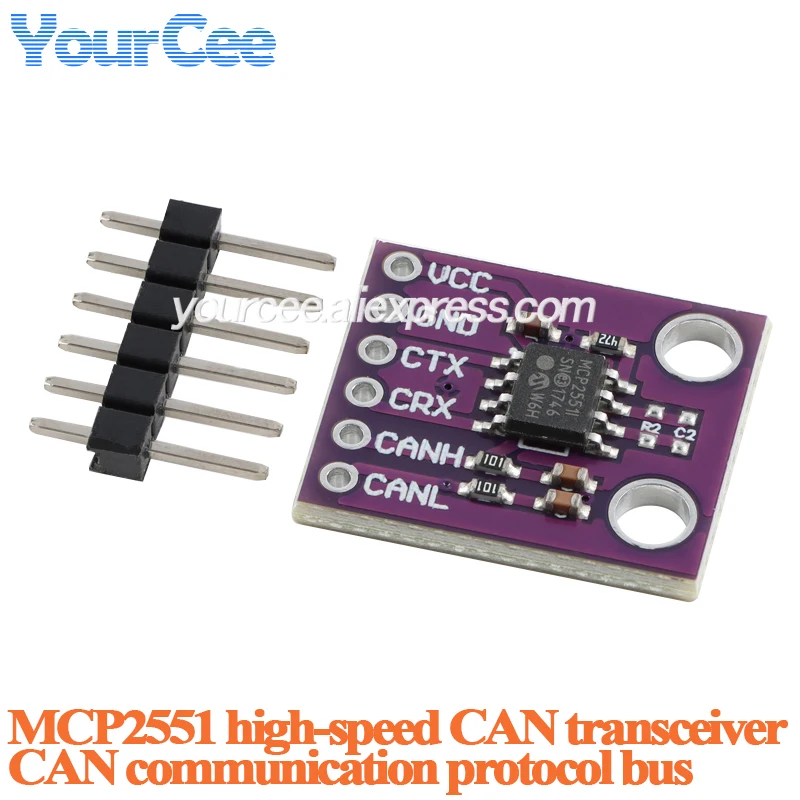

Módulo de interfaz de bus controlador de protocolo de comunicación CAN de alta velocidad MCP2551

MCP2551 es un dispositivo CAN de alta velocidad tolerante a fallas que se puede utilizar como controlador de protocolo CAN e interfaz de bus físico.El MCP2551 proporciona capacidad de transceptor diferencial para controladores de protocolo CAN y cumple totalmente con los estándares ISO-11898, incluidos los requisitos de voltaje de 24 V.
Por lo general, cada nodo del sistema CAN debe tener un dispositivo que convierte las señales digitales generadas por el controlador CAN en señales adecuadas para la transmisión por bus.También agrega un búfer entre el controlador CAN y las picos de alto voltaje en el bus CAN, que pueden ser generados por dispositivos externos.
Admite una velocidad de ejecución de 1 MB/s.
Cumplir con los requisitos de la capa física estándar ISO-11898.
Adecuado para sistemas de 12V y 24V.Control externo de pendiente para reducir RFI.
Detección automática del error de conexión a tierra de la entrada TXD.
Reinicio de encendido y protección contra subtensión en eventos de voltaje.
Ningún nodo de encendido ni subtensión no afectará el bus CAN.
Operación en espera de baja corriente.
Se pueden conectar hasta 112 nodos.
