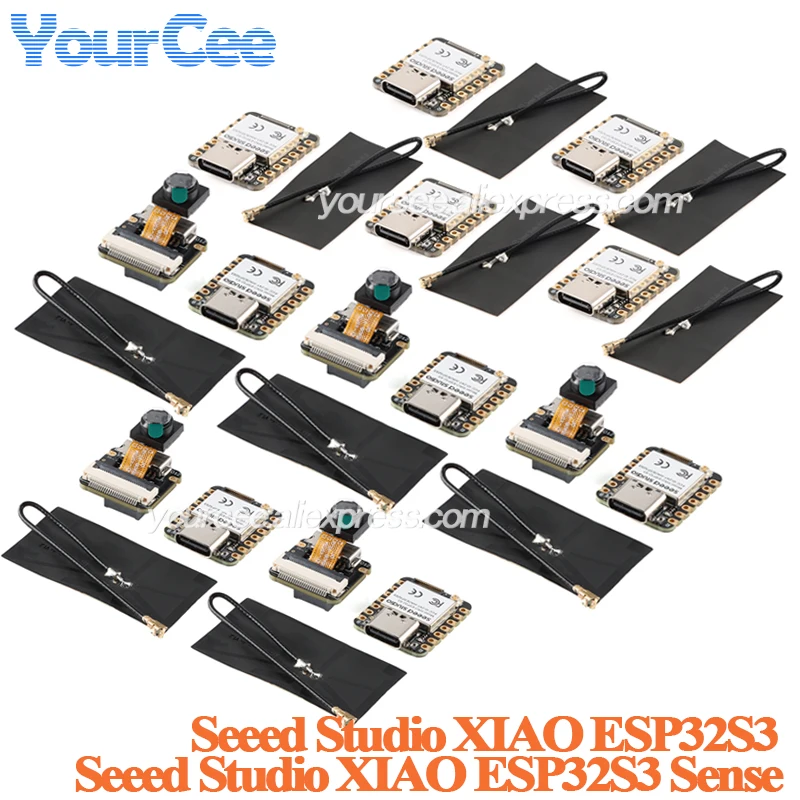

10 uds/1 unidad Seeeduino ESP32S3 Sense Seeed Studio XIAO 2,4G Placa de desarrollo ESP32-S3 cámara WiFi módulo Ble inalámbrico para Arduino

Nota: módulo no soldado

Característica

-Potente placa MCU: incorpora el chip procesador Xtensa de 32 bits, dual-core ESP32S3 que funciona hasta 240 MHz, montó múltiples puertos de desarrollo, compatible con Arduino/MicroPython
-Funcionalidad avanzada: sensor de cámara OV2640 desmontable para una resolución de 1600*1200, compatible con el sensor de cámara OV5640, que integra micrófono digital adicional
-Gran memoria para más posibilidades: ofrece 8 MB de PSRAM y 8 MB de FLASH, compatible con ranura para tarjeta SD para memoria FAT externa de 32 GB

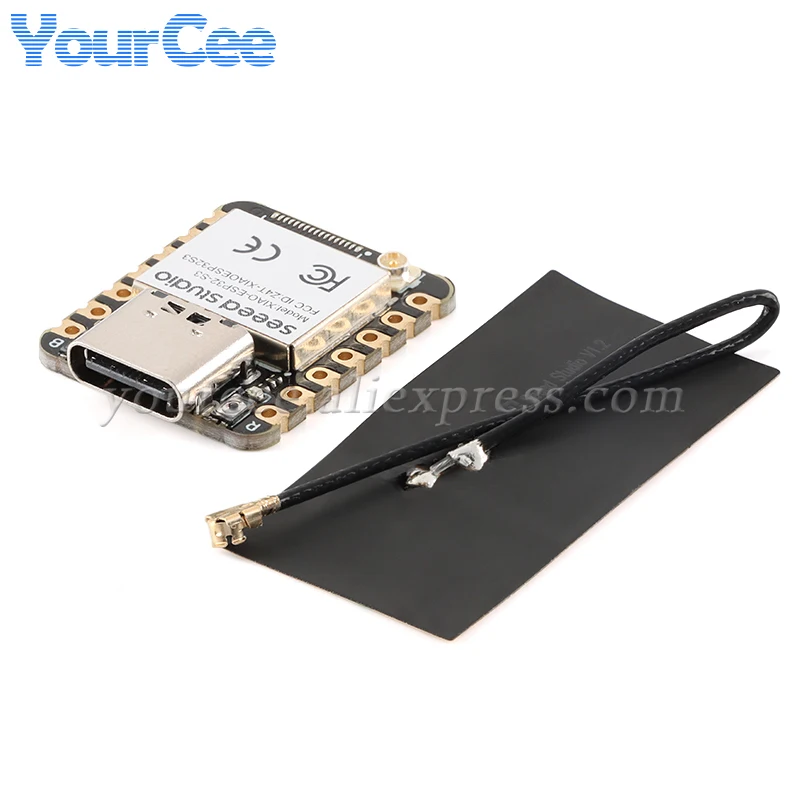

-Excelente rendimiento de RF: admite comunicación inalámbrica dual Wi-Fi y BLE de 2,4 GHz, admite comunicación remota de más de 100 m cuando se conecta con la antena U.FL
-Diseño compacto del tamaño de un pulgar: 21 x 17,5 mm, que adopta el factor de forma clásico de XIAO, adecuado para proyectos con espacio limitado como dispositivos portátiles

Descripción

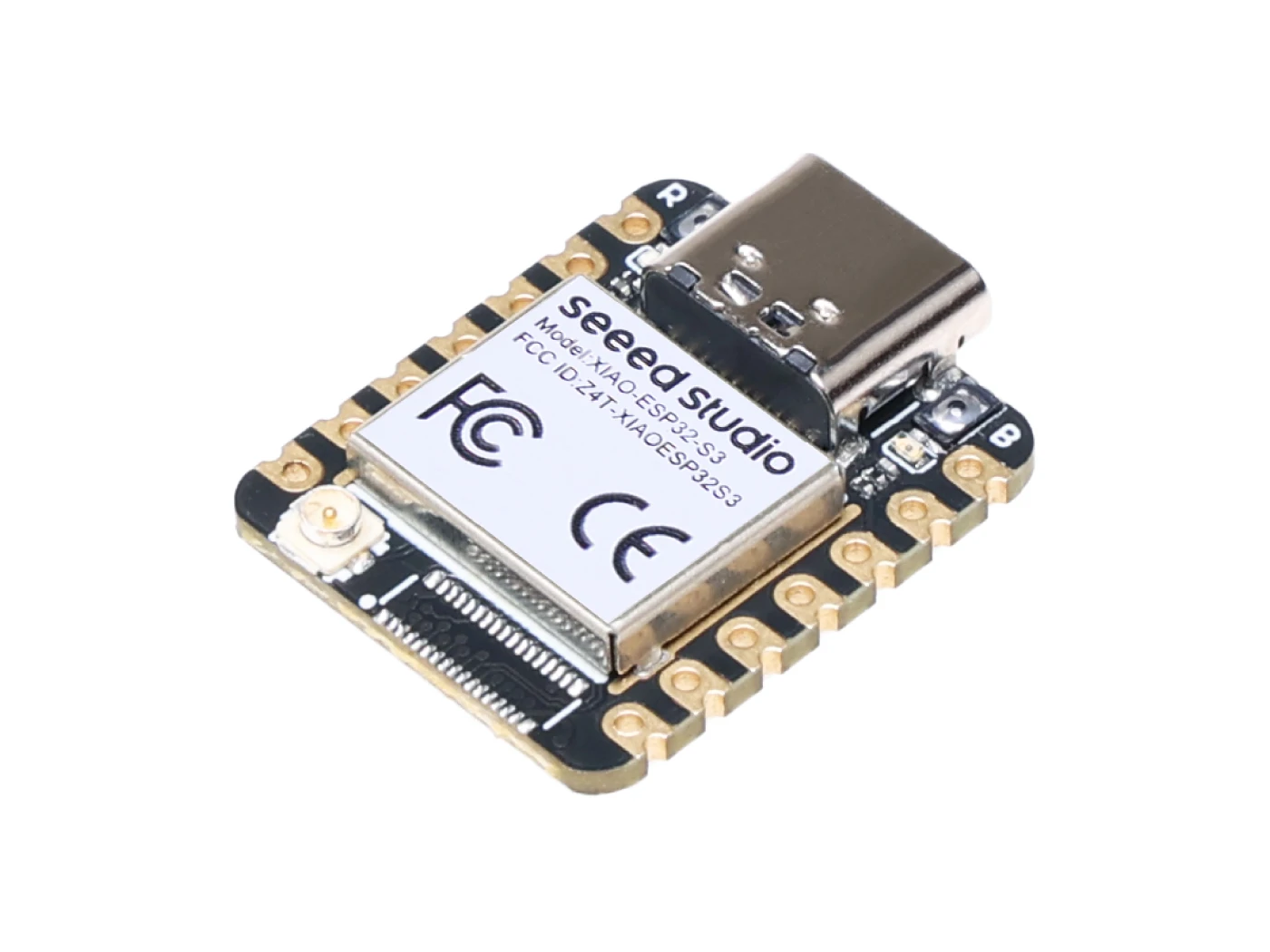

Seeed Studio XIAO ESP32S3 Sense está construido alrededor de un SoC de procesador Xtensa ESP32-S3R8 altamente integrado, que admite WiFi de 2,4 GHz y compatible con Bluetooth de baja potencia.® BLE 5.0 de modo dual para múltiples aplicaciones inalámbricas.Tiene capacidad de gestión de carga de batería de litio.

Como versión avanzada de Seeed Studio XIAO ESP32S3, esta placa viene con un sensor de cámara OV2640 enchufable para mostrar una resolución completa de 1600*1200.Su base es incluso compatible con OV5640 para admitir una resolución de hasta 2592*1944.El micrófono digital también se lleva con la placa para detección de voz y reconocimiento de audio.

Con potente SoC y sensores integrados, esta placa de desarrollo tiene 8 MB de PSRAM y 8 MB de FLASH en el chip, una ranura para tarjeta SD adicional para admitir hasta 32 GB de memoria FAT.Estos permiten que la placa tenga más espacio de programación y traigan aún más posibilidades a escenarios ML integrados.

Al ser un número de la familia Seeed Studio XIAO, la placa mantiene merecidamente el diseño clásico de factor de forma del tamaño de un pulgar y la productividad elegante del montaje de componentes de una cara.

Kit de inicio con curso gratuito para todos los neofitos y entusiastas de la electrónica
Seeed Studio ha proporcionado el Grove Starter Kit junto con cursos gratuitos y detallados para que usted comience rápidamente con microcontroladores y dispositivos electrónicos, con respecto a todas las placas Seeed Studio XIAO, lo que le promete una excelente experiencia de aprendizaje.

No solo no se requiere programación sino también conocimientos en electrónica, lo tomará paso a paso, desde comprender los conceptos básicos hasta ejercitar proyectos simples individualmente, finalmente poder construir proyectos complejos, interesantes y portátiles por su cuenta, gracias a una electrónica práctica. prototipo de producto del curso.

Artículo

Ver Estudio XIAO ESP32S3

Ver sentido del estudio XIAO ESP32S3

Procesador

ESP32-S3R8

Procesador Xtensa LX7 de doble núcleo y 32 bits que funciona hasta 240 MHZ

Inalámbrico

Subsistema Wi-Fi completo de 2,4 GHz

BLE: compatible con Bluetooth 5,0, malla compatible con Bluetooth

Sensores incorporados

/

Sensor de cámara oV2640 para 1600*1200

Micrófono digital

Memoria

PSRAM de 8M en chip y flash de 8MB

interfaz

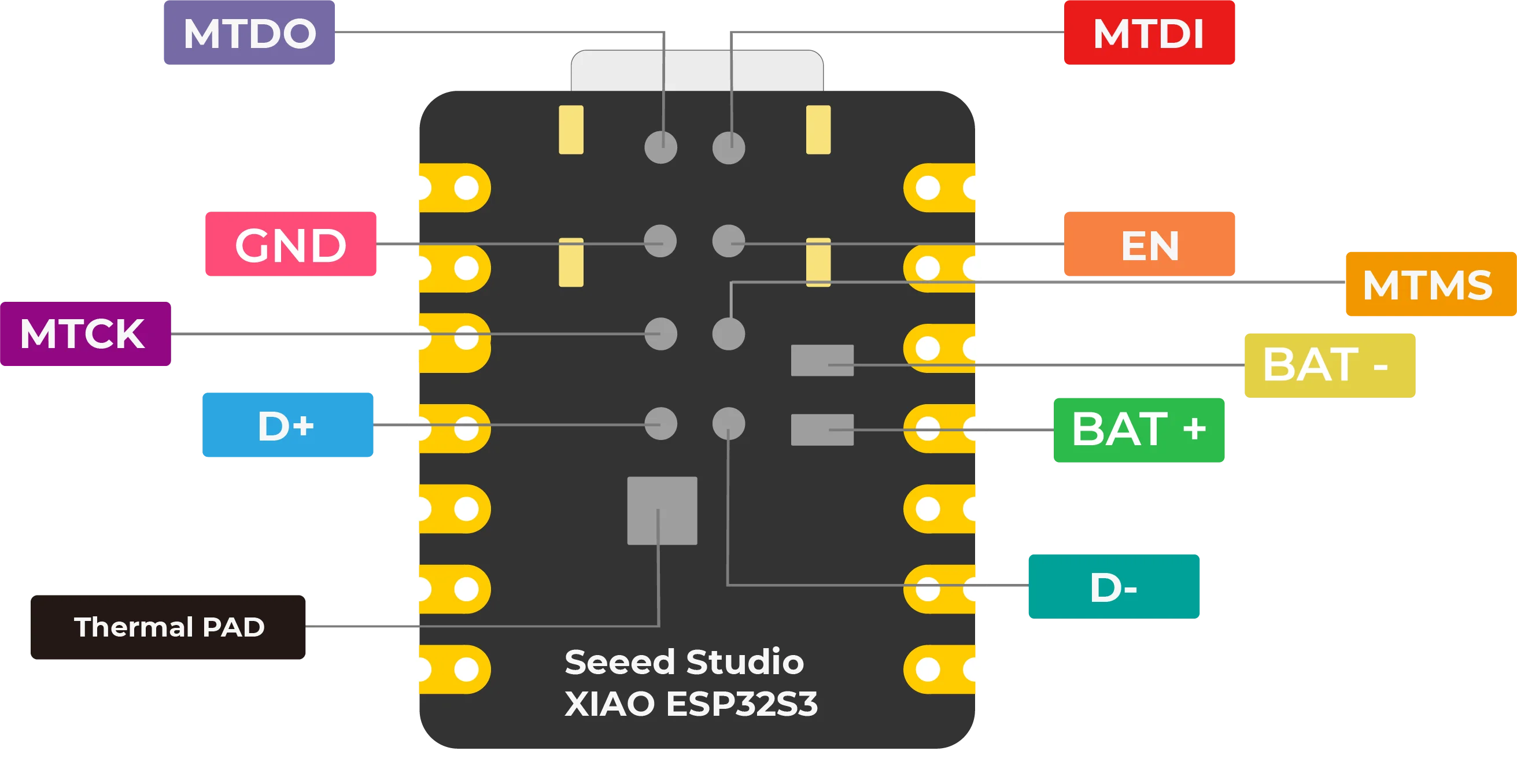

1x UART,1x IIC,1x llS,1x SPl,11xGPIOs (PWM),9x ADC,1x LED de usuario,1x LED de carga

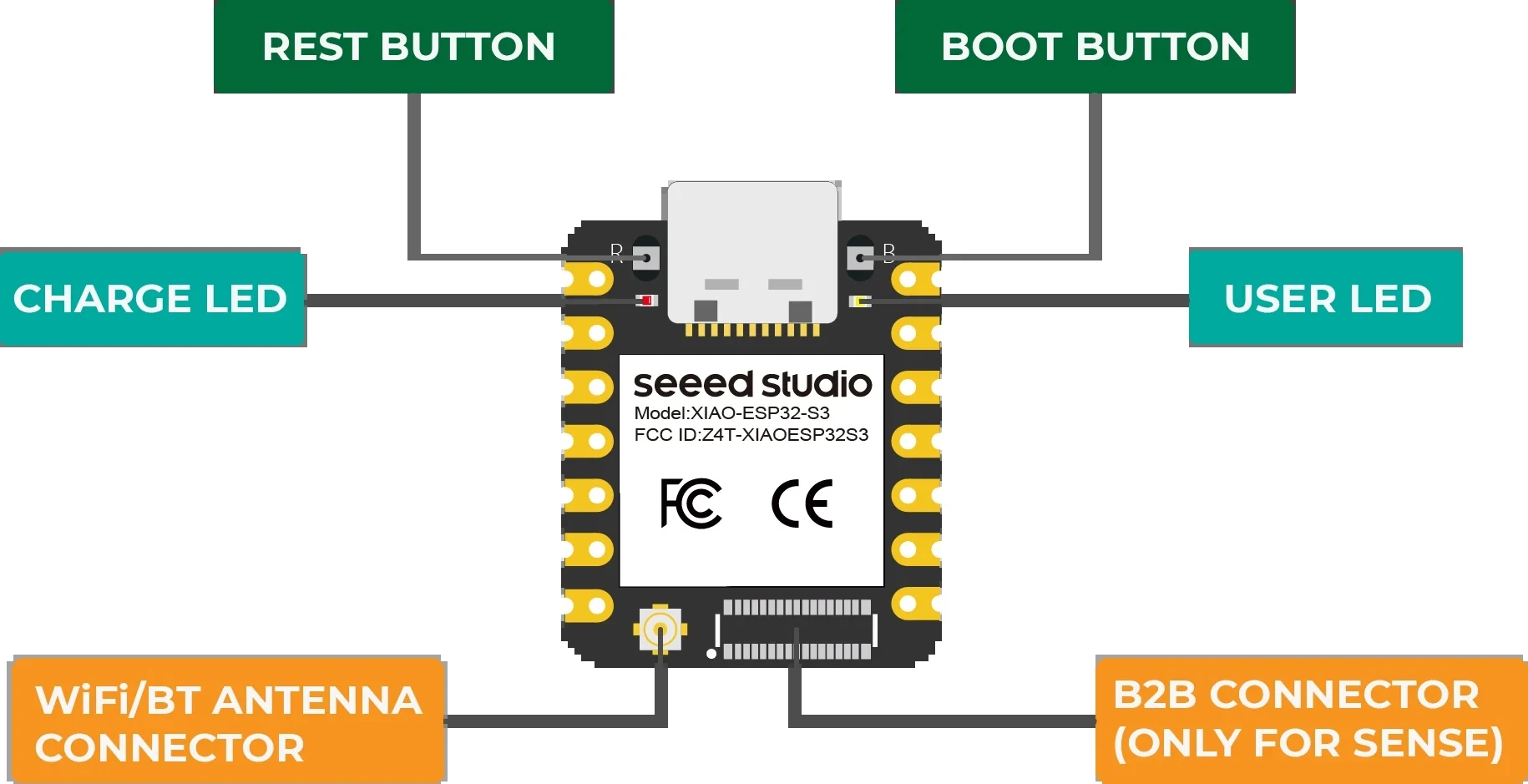

1x botón de reinicio, 1x botón de inicio

1x UART, 1x lIC, 1x lIS, 1x SPI, 11x GPIO (PWM), 9xADC, 1x LED de usuario, 1x LED de carga, 1x conector B2B (con 2 GPIO adicionales)

1x botón Restablecer, 1x botón Inicio

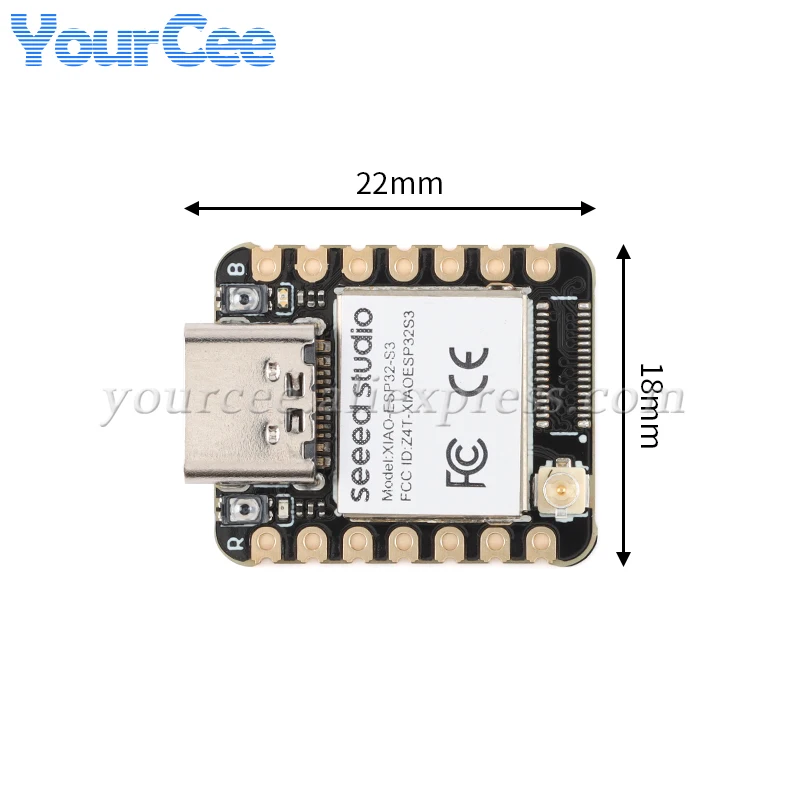

Dimensiones

21x17,5 mm

21 x 17,5 x 15 mm (con placa de expansión)

Potencia

Voltaje de entrada (Tipo C): 5V

Voltaje de entrada (BAT): 4,2 V

Voltaje de funcionamiento del circuito (listo para funcionar):

- Tipo C: 5V@19 mA

- BAT: 3,8 V@22 mA

Voltaje de funcionamiento del circuito (listo para funcionar):

-Tipo C: 5V@38,3 mA

- BAT: 3,8 V @43,2 mA(con placa de expansión)

/

Aplicación web de la cámara web:

138 mA

- - Momento fotográfico: 5V/341 mA
- Batería:
- - Consumo medio de energía: 3,8 V/154 mA

- - Momento fotográfico: 3,8 V/304 mA

/

46,5 mA

- - Consumo de energía máximo: 5V/89,6 mA

54,4 mA

- - Consumo máximo de energía: 3,8 V/108 mA

Corriente de carga de la batería:50 mA

Corriente de carga de la batería:100 mA

Modelo de bajo consumo de energía

(Energía de suministro: 3,8 V)

Modelo de suspensión de módem:~25 mA

Modelo de sueño ligero:~2 mA

Modelo de sueño profundo: ~14 μA

Modelo de suspensión de módem:~44mA

Modelo de sueño ligero:~5mA

Modelo de sueño profundo:~3 mA

Consumo de energía habilitado para Wi-Fi

Modelo activo:~ 100 mA

Modelo activo:~ 110 mA(con placa de expansión)

Consumo de energía habilitado para BLE

Modelo activo:~85 mA

Modelo activo:~102 mA(con placa de expansión)

Temperatura de trabajo

-40°C ~65°C
