Descripción

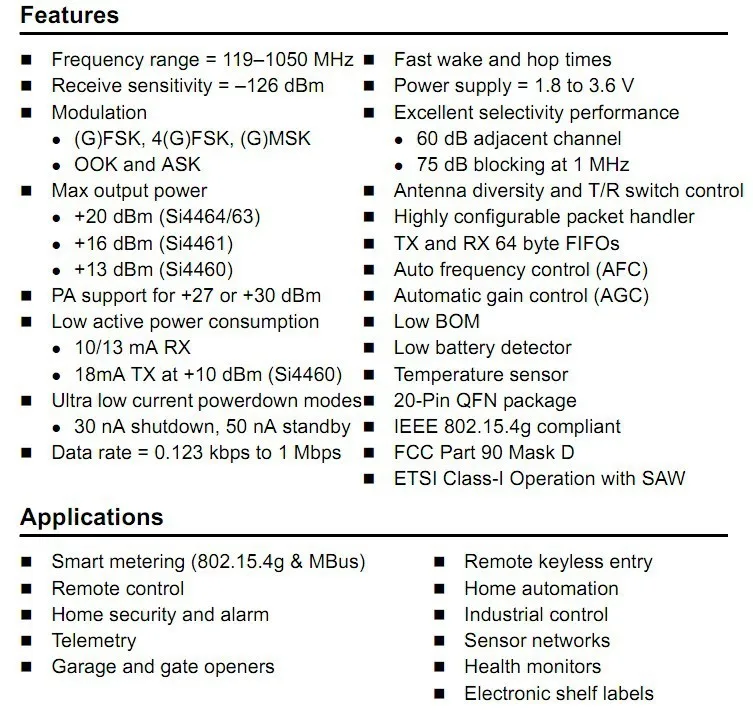

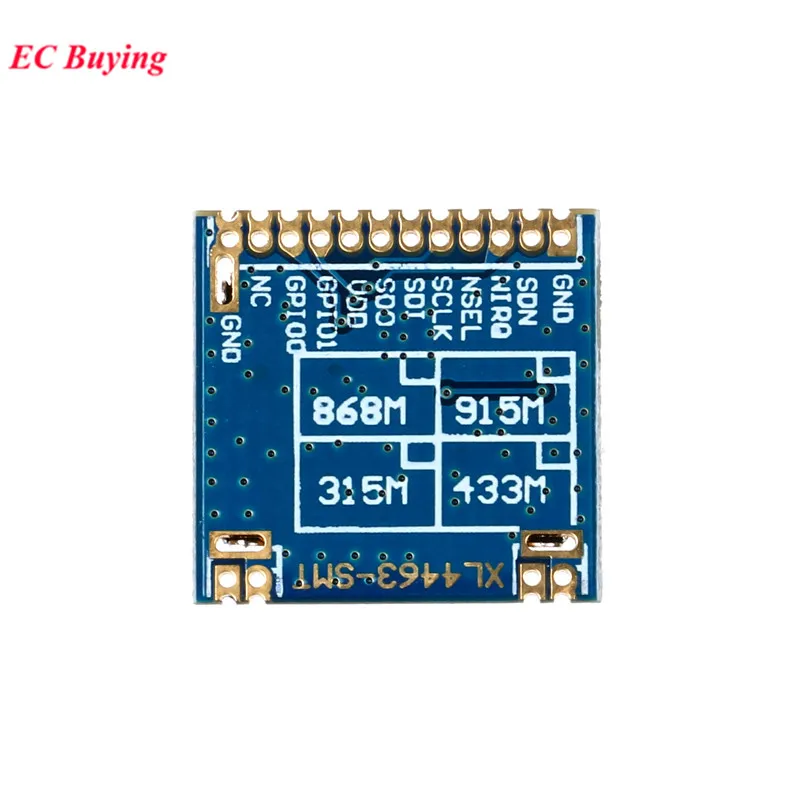

1.Banda de frecuencia del módulo opcional: 315M/470M/868M/915M
2.Sensibilidad: hasta -126 dBm (0,5 Kbps)
3.Potencia de salida de transmisión inalámbrica: ≤20 dBm (1,2 Kbps, 433 M)
4.Velocidad de transmisión de datos: 0,1-1Mbps
5.Modo de modulación: FSK, GFSK, 4GFSK y 00K
6.Fuente de alimentación: 1,8-3,6 V
7.El consumo de energía ultrabajo es de 30 nA (4,21 ms) en modo de apagado y 50 nA en modo de espera;
Reciba corriente 10/1 3 mA, transmita corriente ≤85 mA.
8.Indicación de intensidad de la señal recibida digital (RSSI)
9.Función de despertador cronometrado, función de despertador inalámbrico (WUT)
10.Adaptación automática de antena y control de interruptor bidireccional
11.Estructura de paquetes de datos configurable
12.Detección de señal de preamble
13.Registro de datos de transmisión y recepción de 64 bytes (FIFO)
14.Detección de batería baja en chip
15.Sensor de temperatura en chip y convertidor analógico a digital de 8 bits
16.Rango de temperatura de funcionamiento: -40 ~ +80° C (¡las características de temperatura y la consistencia del producto son mucho mejores!)
17.Regulador de voltaje integrado
18.Función de despertador rápido y salto de frecuencia.
19.Función de reinicio de encendido
20.Función de ajuste de errores de cristal incorporada
21.El chip calcula y verifica automáticamente CRC-16 y admite tres políomios CRC de 16 bits
22.Hay disponibles hasta 4 bytes de encabezado de cuadro.Utilice el filtro de cabecera del marco en el extremo receptor para que pueda configurarlo para que reciba por dirección.

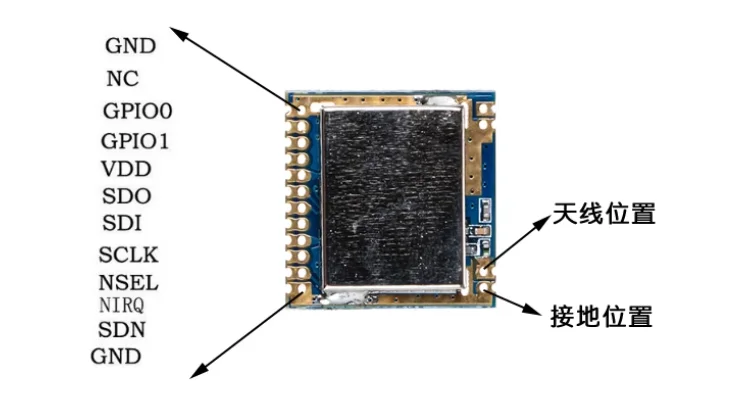

La interfaz se puede conectar directamente al puerto del microcontrolador de 3,3 V sin resistencias de aislamiento. Si el microcontrolador es de 5 V, se requiere una resistencia de 2-4,7 K para conectarse al módulo; de lo contrario, el puerto se daña fácilmente. La posibilidad de conectar una resistencia pull-up depende del tipo de puerto del microcontrolador. Si se trata de un puerto de drenaje abierto, se requiere una resistencia pull-up. Si se utiliza el módulo de control SPI de hardware, la tasa SPI no debe exceder los 10M. Si no hay SPI de hardware, también se puede utilizar la sincronización del SPI analógico de 10 puertos para control. Cuando varios canales funcionan simultáneamente, el intervalo entre cada canal debe ser superior a 1 MHZ; de lo contrario, es probable que se produzcan interferencias.
