Color
Número de modelo
Descripción
Diferencia
Cuando la corriente de carga MH-CD42 es inferior a 50 mA, apagará la salida, CD42 no

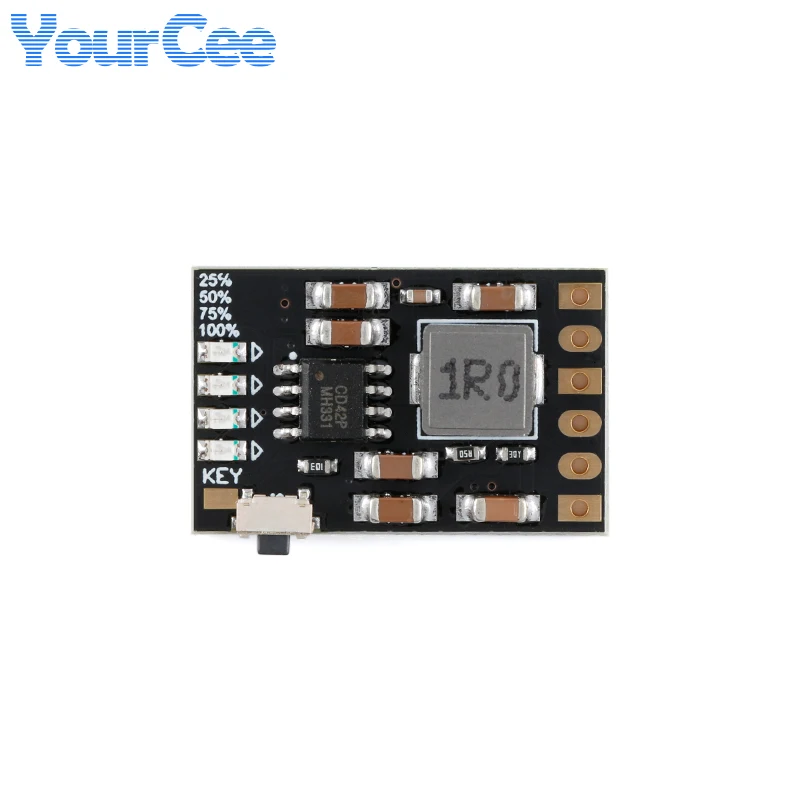

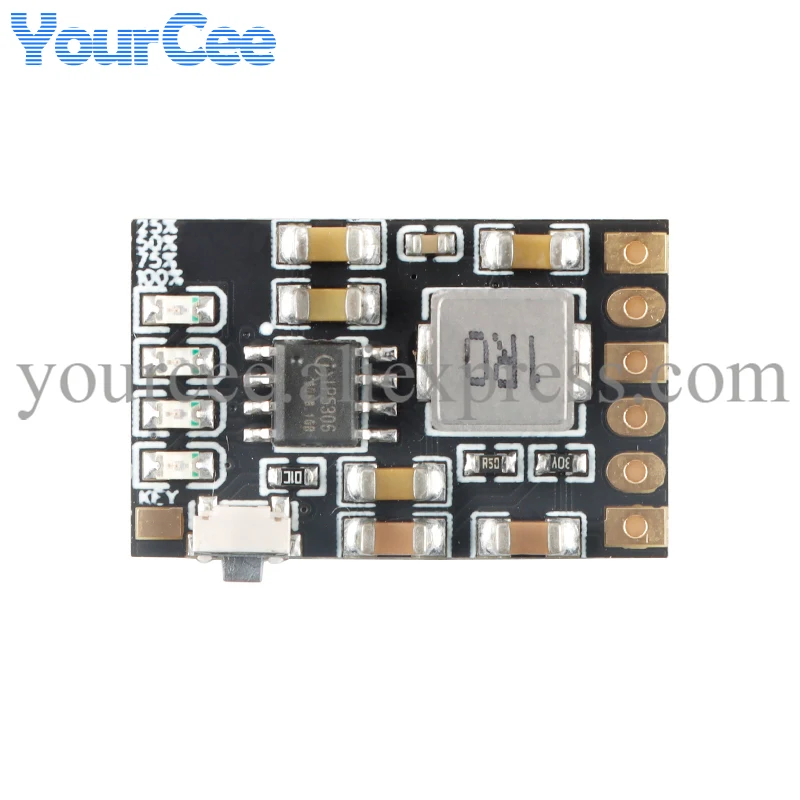

MH-CD42Parámetros del productoVoltaje de carga: DC4.5V-5,5V (recomendado DC5V)Corriente de carga: 0-2,1ACorriente de reposo de carga: 100uATensión total: 4,2 V ± 1%Corriente de descarga: 0-3,5ACorriente de descarga quiescente: 50uAEficiencia de descarga: hasta 96%Voltaje de salida: 5VCorriente de salida: 0-2,1ATemperatura ambiente: -20~+85°CEl módulo viene con una función de protección de batería de litio (para baterías de litio sin protección, con placa de protección)Protección contra sobrecorriente (OCP)Protección contra sobretensión (OVP)Protección contra cortocircuitos (SCP)Protección contra sobrecalentamiento (OTP)Indicación de intervalo de nivel 4 de potencia de carga y descargaDescripción del pin

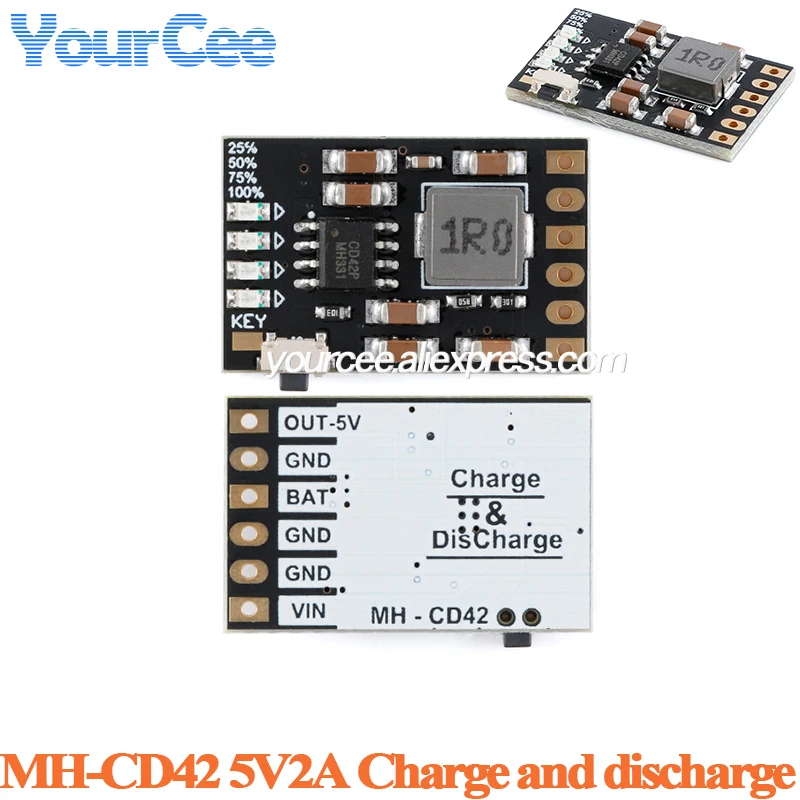

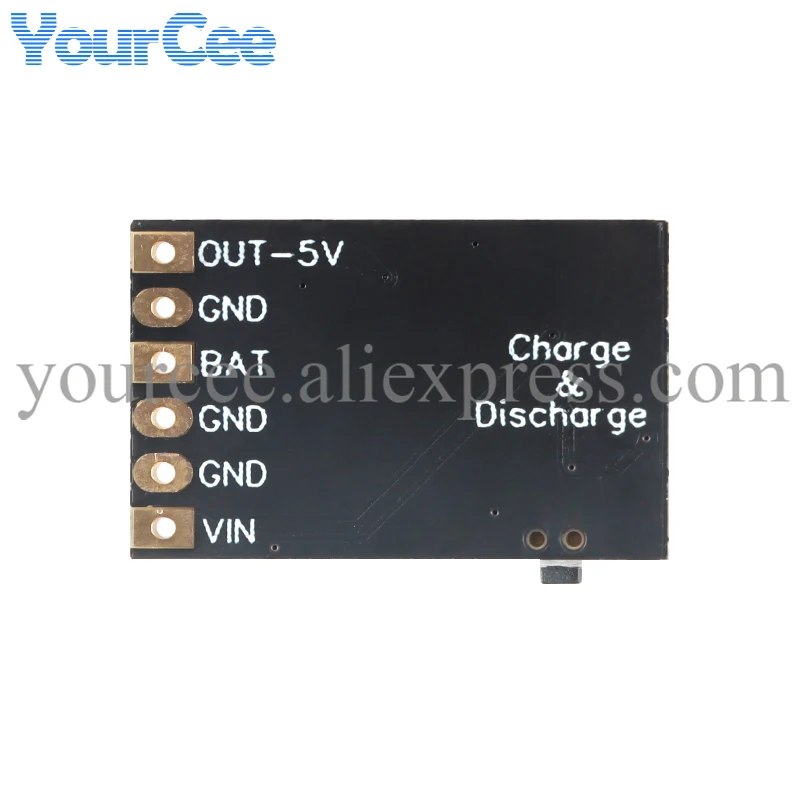

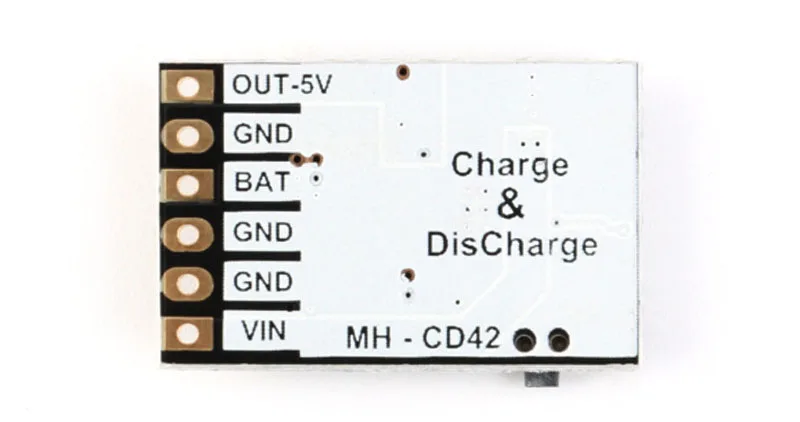

VIN: La entrada correcta del puerto de carga + (DC4.5V-5.5V (DC 5V recomendado)GND: entrada negativa del puerto de carga -GND: Batería de litio -BAT: Batería de litio +GND: Salida negativa -VOUT: Salida positiva +TECLA: Puerto de disparo de habilitación de salida (disparador de pulso bajo)NotaEn el modo de descarga (la función KEY del modo de carga no es válida), el puerto KEY se activa una vez y la salida se activa; el puerto KEY se activa continuamente dos veces y la salida se apaga.Cuando la carga esté conectada por primera vez, la salida se activará automáticamente.Si se carga el pez pequeño 50MA, la salida se apagará después de 30 segundos; Si la carga es superior a 50MA, la salida se activará continuamente.Deje que un lado se descargue mientras se carga (Nota: este es el voltaje de salida 4,7/ 5V)Instrucciones de cableado
CD42
Tipo de módulo: Placa de protección de carga y descarga de batería de litio
Voltaje de entrada: CC 4,5 V-5,5 V (CC 5 V recomendado)
Corriente de carga: 0-2,1A
Voltaje de salida: CC 5 V (salida sin carga 5,1 V)
Corriente de salida: 2.4A máx.

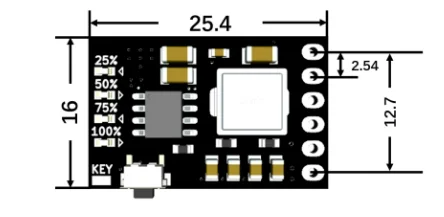

Interfaz del módulo: almohadillas de soldadura (también se pueden conectar a 2.)54 filas de agujas)
características principales
1: Pequeño volumen.Más pequeño que productos similares.
2: 4.5-5.Fuente de alimentación de 5 V, adecuada para una sola batería de litio (la conexión en paralelo no está limitada), MAX1.2 A, use una corriente estable de 1 A según sea necesario.
3: Adecuado para varios tipos de baterías de litio de 3,7 V, incluidas baterías 18650 y compuestas.
4: Equipado con protección contra sobretensión y sobredescarga, protección contra sobredescarga 2 9 V, voltaje de corte de carga 4,2 V
5: Cambia automáticamente al modo de salida cuando no hay voltaje de entrada externo, admite salida de baja corriente de 5 V y genera alrededor de 450 mA.Si emite 1A, el voltaje será de alrededor de 4,9V-4,5V dependiendo del nivel de la batería.
6: Cambie automáticamente la entrada y la salida, cargue la batería cuando se ingresa un voltaje externo; de lo contrario, descargue, la luz verde de carga parpadea, la luz verde completamente cargada permanece encendida, la luz no se enciende cuando se descarga sin carga en espera y la luz azul Se ilumina al descargar con carga.El consumo de energía en espera es de aproximadamente 0,8 mA.
Uso
El módulo se puede utilizar conectando los polos positivo y negativo de una batería de litio de 3,7 V.El módulo en sí viene con protección contra sobrecarga y sobredescarga, y la batería de litio también puede equiparse con una placa de protección.

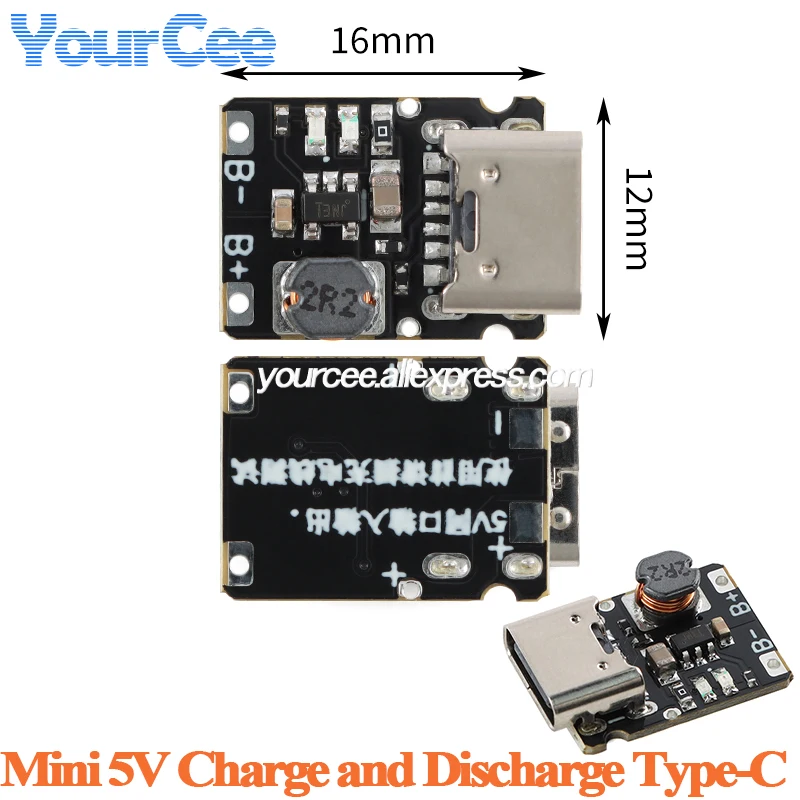

El puerto tipo C, los orificios de soldadura y las interfaces de entrada/salida reservadas en la parte posterior son iguales y están conectados directamente en el circuito, por lo que no hay ninguna diferencia significativa entre los tres conjuntos de interfaces.
Introducción a la función
Cuando la corriente de carga cae a 100 mA después de alcanzar el voltaje de carga flotante máximo, el ciclo de carga finalizará automáticamente.
La corriente de carga es MAX1,2A y, cuando se usa correctamente, puede estabilizarse por encima de 1,1A al tiempo que garantiza el suministro de energía.
precauciones
No conecte la batería al revés, conéctela a la placa de combustión inversa.
Antes de conectar la batería, primero conecte el cabezal de carga y pruebe si la luz de carga del módulo se muestra normalmente.
El cable no puede ser demasiado delgado, de lo contrario la corriente de la fuente de alimentación no podrá mantenerse aumentado.El alambre debe estar soldado.
Las baterías se pueden conectar en paralelo, no en serie.Solo puede ser una batería de litio de 3,7 V, completamente cargada con 4 aproximadamente 2 V.
Este producto no está diseñado para usarse como banco de energía y tiene una potencia de salida relativamente baja, con un MÁXIMO de solo cuatro a cinco vatios. Y no viene con un protocolo de carga. Puede causar problemas con el uso de algunos teléfonos móviles, por lo que cuando se trata de modificar bancos de energía, nuestra tienda no es responsable de ningún problema de uso con algunos teléfonos.
