Descripción

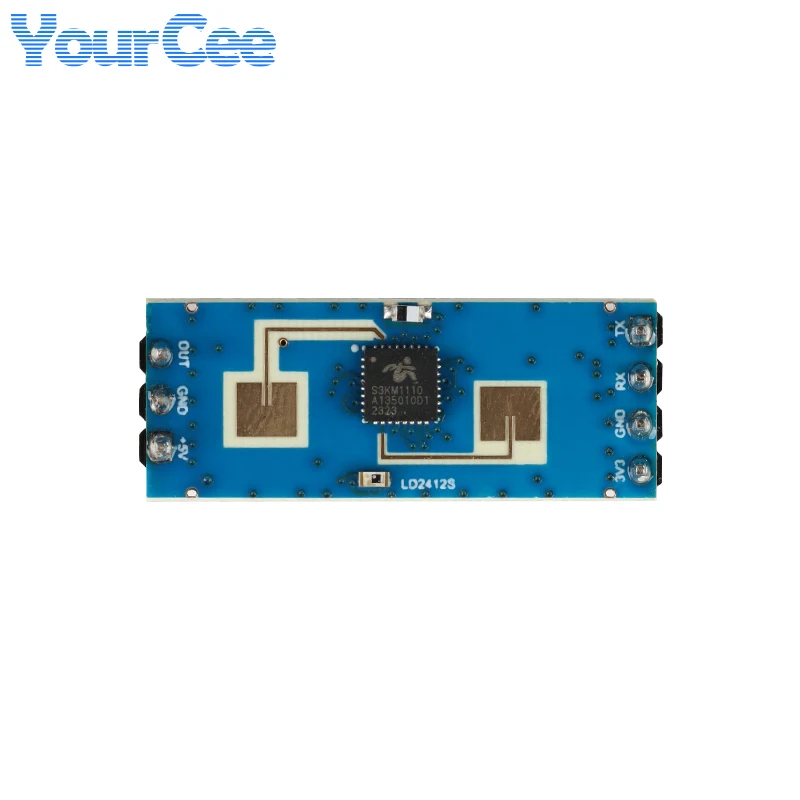

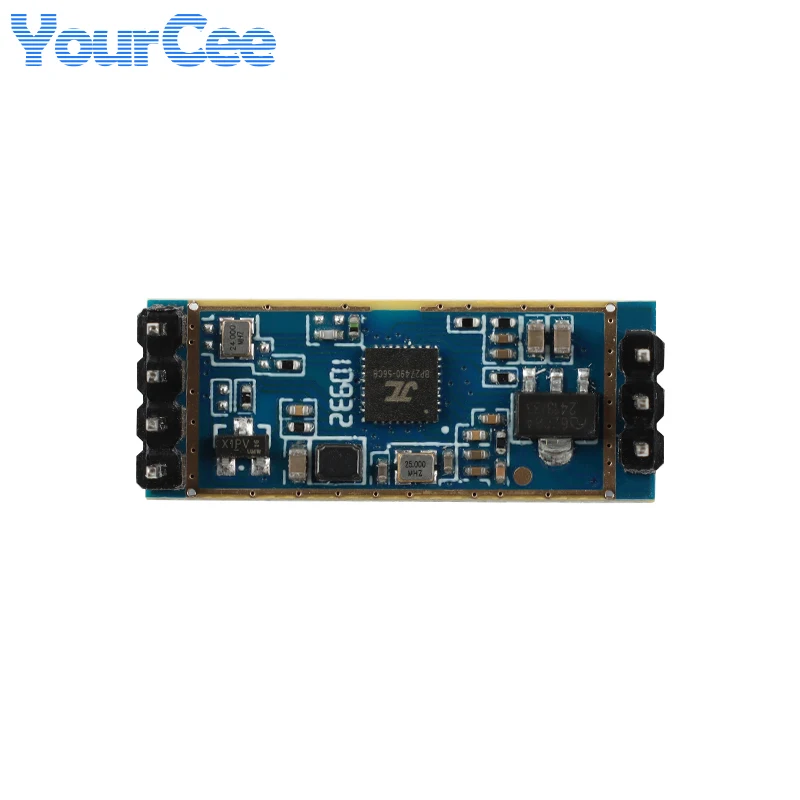

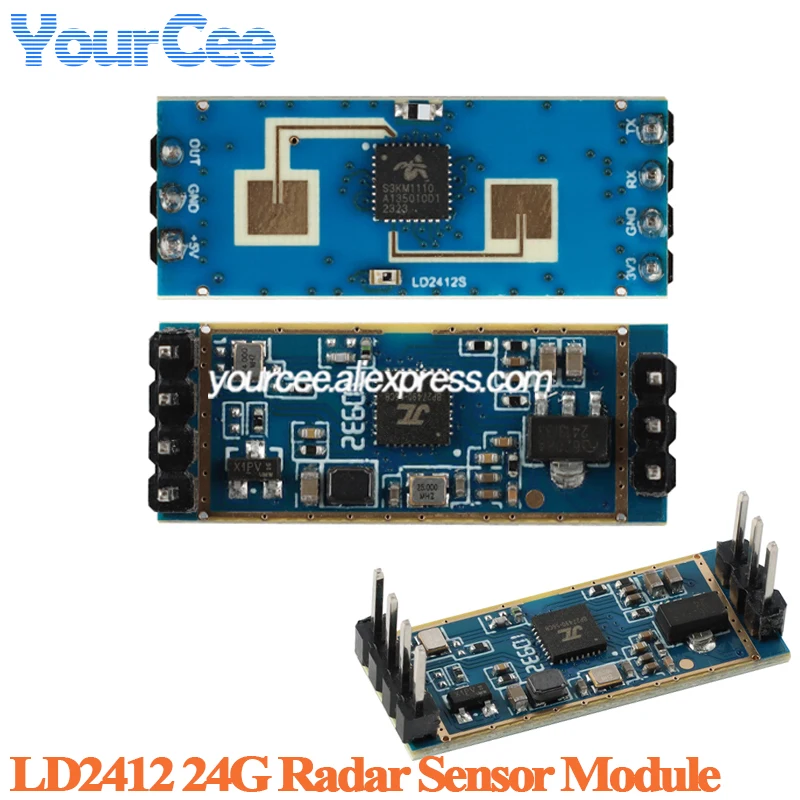

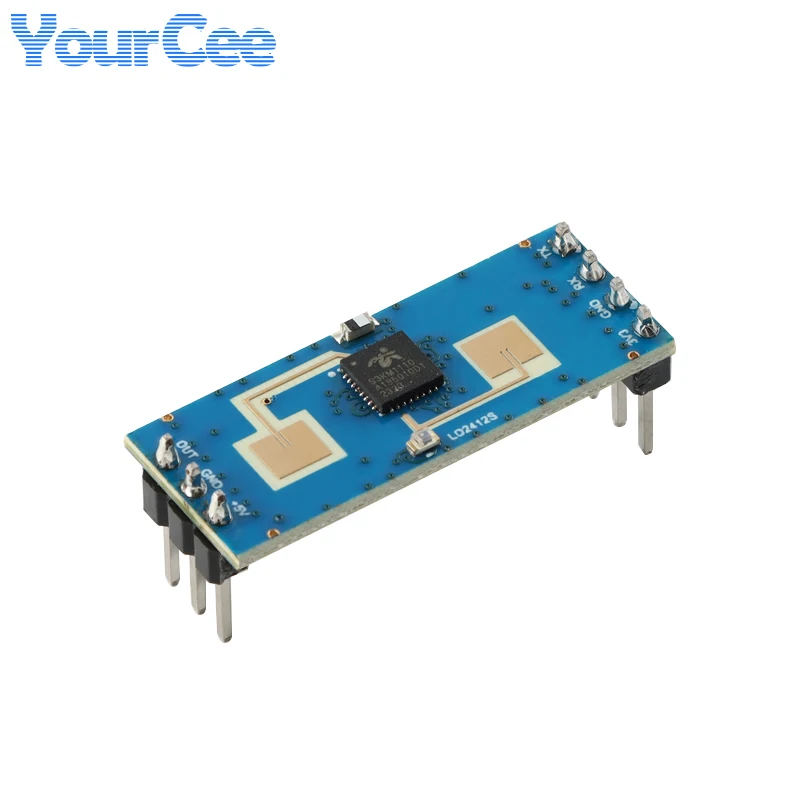

LD2412 es un módulo sensor de presencia humana de 24 GHz de alta sensibilidad desarrollado por Hi-Link.Su principio de funcionamiento es utilizar una onda continua FMCW FM para detectar el objetivo del cuerpo humano en el espacio establecido, combinado con el procesamiento de la señal de radar y un algoritmo preciso de detección del cuerpo humano, para lograr una detección de estado de presencia humana altamente sensible, puede identificar el cuerpo humano en movimiento y estado estático, y puede calcular la distancia del objetivo y otra información auxiliar.
Este producto se utiliza principalmente en escenas interiores, detectando si hay movimiento o micromovimiento del cuerpo humano en el área, resultados de detección en tiempo real.La distancia máxima de detección puede alcanzar los 9 metros y la resolución de distancia es de 0,75 m.Proporcione herramientas de configuración visual, que pueden configurar fácilmente el rango de distancia de inducción, la sensibilidad de inducción de diferentes intervalos y el tiempo de retardo no tripulado, etc., para adaptarse a diferentes requisitos específicos de la aplicación.
Admite salida GPIO y UART, plug and play, se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos finales.
Características y beneficios del producto
Características del módulo
* Plug and play, método de montaje sencillo
* La distancia de detección más larga es de hasta 9 m, la distancia de detección más cercana y más lejana configurable
* Gran ángulo de detección, rango de cobertura de hasta ±75 grados
* Ajuste de parámetros inteligente de varios niveles para satisfacer las necesidades de cambios de escena
* Herramientas visuales de depuración y configuración
* Compacto y simplificado, admite múltiples métodos de instalación, como montaje en techo y montaje en pared.
* Banda ISM de 24 GHz, certificada según normativa de espectro FCC y CE
* La mejor opción rentable
Beneficios del módulo
El módulo de detección del cuerpo humano LD2412 adopta la tecnología de sensor de radar de onda milimétrica de 24 GHz.En comparación con otras soluciones, tiene ventajas obvias en las aplicaciones de detección del cuerpo humano:
1.Además de ser sensible a los cuerpos humanos en movimiento, también puede detectar con sensibilidad cuerpos humanos estáticos, micromovimientos, sentados y acostados que no pueden ser identificados por soluciones tradicionales;
2.Tiene buena adaptabilidad ambiental y el efecto de detección no se ve afectado por el entorno circundante como la temperatura, el brillo, la humedad y las fluctuaciones de luz;
3.Tiene buena penetración de la cáscara y se puede ocultar en la cáscara para funcionar sin abrir agujeros en la superficie del producto, lo que mejora la estética del producto;
4.Puede configurar de manera flexible la distancia de detección más lejana y la sensibilidad en cada puerta de distancia para lograr una configuración personalizada flexible y fina.
Escenarios de aplicación
El módulo de detección del cuerpo humano LD2412 puede detectar e identificar el cuerpo humano en movimiento, inquietante, de pie, sentado y acostado.Admite ajuste de parámetros de varios niveles y puede usarse ampliamente en varios escenarios de AIoT.Los tipos comunes son los siguientes.
Control de luz del sensor del cuerpo humano
Detecta si hay alguien en el espacio y controla automáticamente las luces, como equipos de iluminación en lugares públicos, varias luces con sensores, bombillas, etc.
Despertador por inducción del cuerpo humano de pantallas publicitarias y otros equipos.
Se enciende automáticamente cuando la gente viene y duerme automáticamente cuando nadie viene para ahorrar energía, la entrega de información es más precisa y eficiente
Protección de seguridad de la vida
Protección laboral de la lámpara UV, para evitar que la lámpara UV se encienda cuando hay personas cerca y cause lesiones personales.
Detección y alarma automáticas de lugares peligrosos para evitar que las personas ingresen a espacios específicos de alto riesgo, como lugares de alto riesgo ingresados por el personal debido al voladura de minas de carbón.
Electrodomésticos inteligentes
Cuando no hay nadie en la habitación durante mucho tiempo, el televisor, el aire acondicionado y otros aparatos eléctricos se apagan automáticamente, ahorrando energía y seguridad.
Seguridad inteligente
Detección e identificación de personas que entran, permanecen, etc.dentro del rango especificado

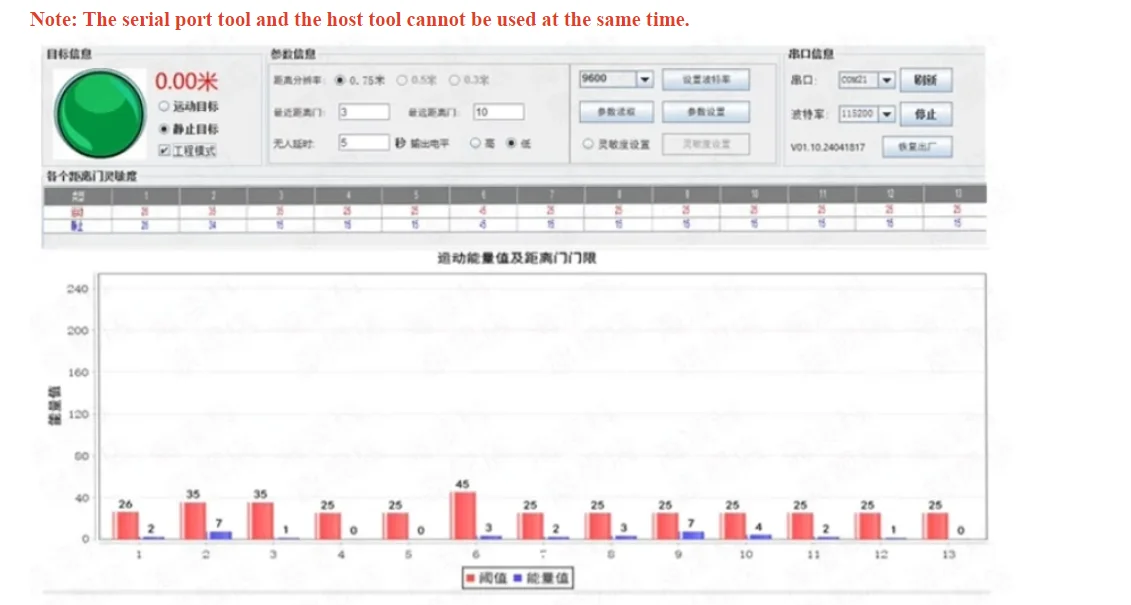

Método de uso de herramienta de computadora superior:
1.Utilice la herramienta de puerto USB a serie para conectar correctamente el puerto serie del módulo:
2.Seleccione el número de puerto serie en la herramienta host, establezca la velocidad en baudios en115200, seleccione el modo Ingeniería y haga clic en Conectar dispositivo.
3.Una vez que la conexión se haya realizado correctamente, haga clic en el botón Iniciar y los resultados y datos de detección se mostrarán en la interfaz gráfica correcta;
4.Después de la conexión, si no hace clic en el botón Inicio o hace clic en Detener después del inicio, puede leer o configurar la información del parámetro de modo;
Nota: Los parámetros no se pueden leer ni configurar después de hacer clic en Iniciar y se pueden configurar solo después de detenerse.
Asuntos que requieren atención
★ Si el radar necesita instalar una carcasa, la carcasa debe tener buena transmitancia en la banda de 24 GHZ y no puede contener metales o materiales que protejan las ondas electromagnéticas;
★ Este producto debe instalarse en un entorno adecuado, como en el siguiente entorno, el efecto de detección se verá afectado:
1.Hay objetos no humanos en movimiento continuo en el área de detección, como animales, cortinas que siguen balanceándose y grandes plantas verdes mirando hacia la tobera.
2.Hay una gran área de plano de reflexión fuerte en el área de detección y el fuerte reflejo causará interferencias en la antena del radar.
3.Al montar paredes, es necesario considerar factores de interferencia externos como aires acondicionados y ventiladores eléctricos en la parte superior de la habitación.
★Precauciones durante la instalación
1.Trate de asegurarse de que la antena del radar esté orientada hacia el área a detectar y que la antena esté abierta alrededor del área sin refugio.
2.Para garantizar que la posición de instalación del sensor sea firme y estable, la vibración del radar en sí afectará el efecto de detección.
3.Asegúrese de que no haya movimiento ni vibración en la parte posterior del radar.Debido a la naturaleza penetrante de las ondas de radar, el lóbulo posterior de la antena puede detectar objetos en movimiento en la parte posterior del radar.Se puede utilizar un escudo metálico o un backplane metálico para proteger el lóbulo posterior del radar y reducir el impacto de los objetos en la parte posterior del radar.
4.Cuando haya varios radares de banda de 24 GHz, no venga a la derecha e intente instalarlos entre sí para evitar posibles interferencias mutuas.
★ Precauciones de la fuente de alimentación, ondulación de energía dentro de 100 kHz sin pico espectral obvio, este esquema es un diseño de referencia, los usuarios deben considerar el diseño de compatibilidad electromagnética de ESD y sobretensiones de rayos correspondiente.
Condiciones de instalación
1.Confirme el espacio mínimo de instalación.
Si es necesario instalar el radar con una carcasa, la carcasa debe tener buenas propiedades de transmisión de ondas a 24 GHz y no puede contener materiales metálicos o materiales que tengan un efecto de protección contra las ondas electromagnéticas.
2.Requisitos del entorno de instalación
Este producto debe instalarse en un entorno adecuado.Si se utiliza en los siguientes entornos, el efecto de detección se verá afectado:
• Hay objetos no humanos que se mueven continuamente en el área de detección, como animales, cortinas que se balancean continuamente, grandes plantas verdes frente a la salida de aire, etc.
• Hay una gran área de reflectores fuertes en el área de detección y los reflectores fuertes causarán interferencias en la antena del radar.
• Al instalar en una pared, es necesario considerar factores de interferencia externa como aires acondicionados y ventiladores eléctricos en la parte superior de la habitación.
3.Precauciones durante la instalación
• Intente asegurarse de que la antena del radar esté orientada hacia el área a detectar y que el área circundante de la antena esté abierta y sin obstrucciones.
• Para garantizar que la posición de instalación del sensor sea firme y estable, la vibración del radar en sí afectará el efecto de detección.
• Asegúrese de que no haya movimiento ni vibración en la parte posterior del radar.Debido a la naturaleza penetrante de las ondas de radar, el lóbulo posterior de la señal de la antena puede detectar objetos en movimiento detrás del radar.Se puede utilizar una cubierta protectora de metal o un panel posterior de metal para proteger el lóbulo posterior del radar y reducir la influencia de los objetos en la parte posterior del radar.
• La precisión de la distancia teórica del radar puede tener una precisión de hasta 0,15 metros, que es el resultado obtenido mediante un procesamiento de algoritmos especiales basado en una resolución física de 0,75 metros. Debido a las diferencias en el tamaño, estado y RCS del objetivo, la precisión de la distancia del objetivo fluctuará; al mismo tiempo La distancia máxima también fluctuará ligeramente
