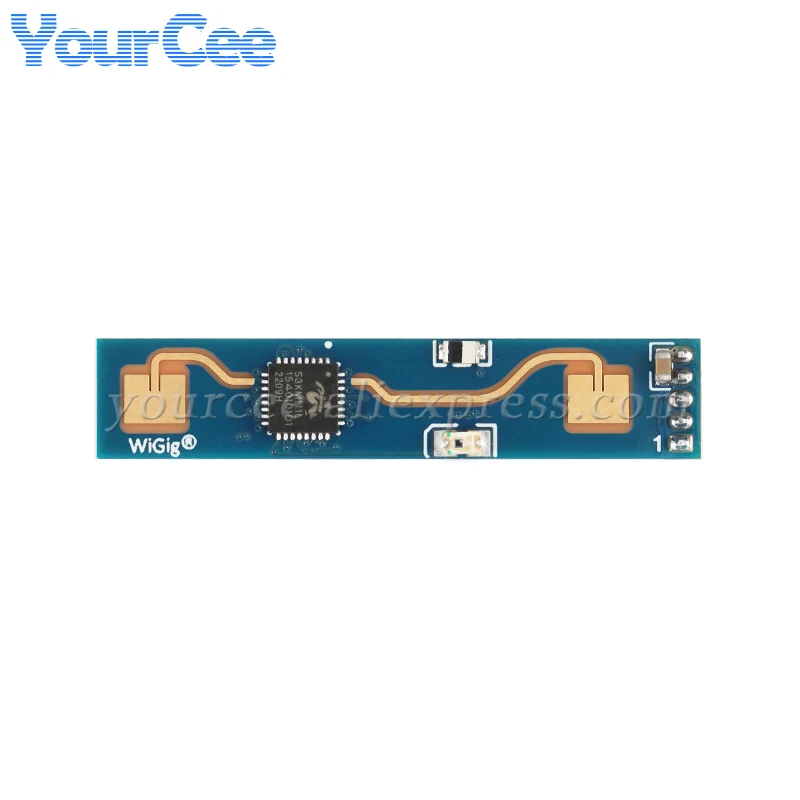

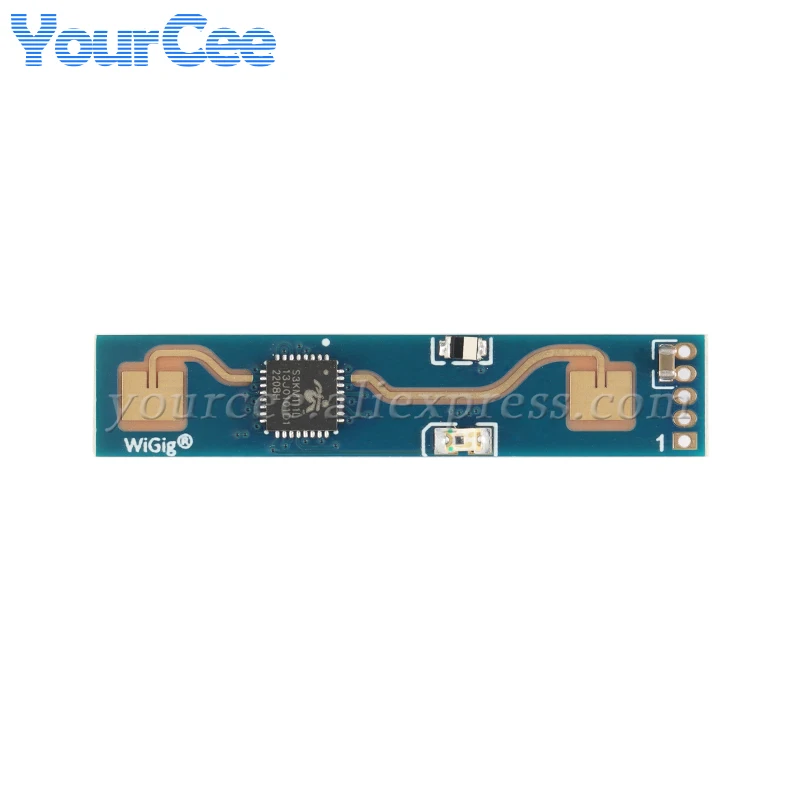

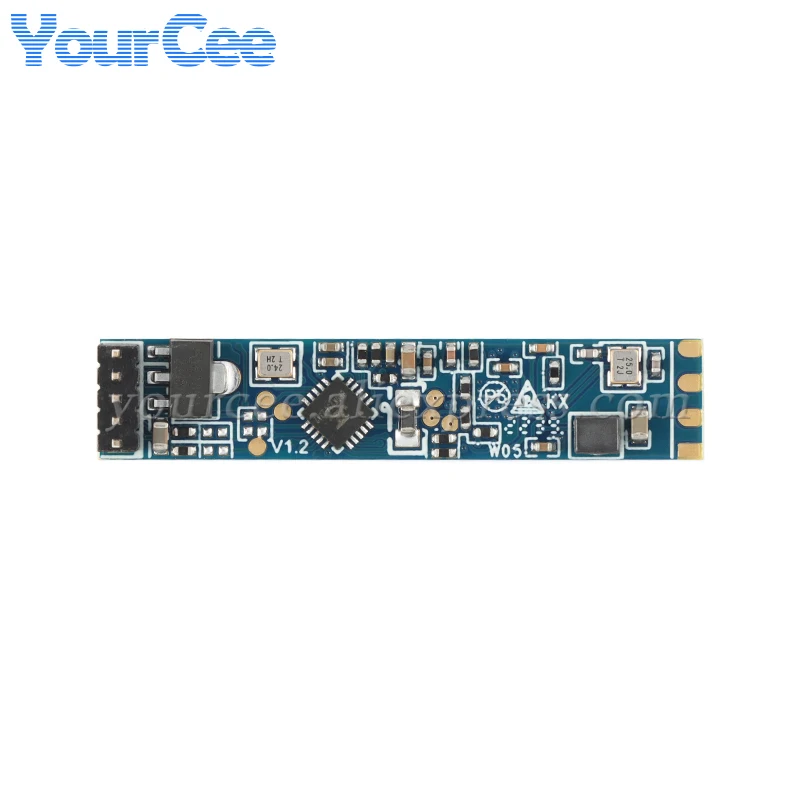

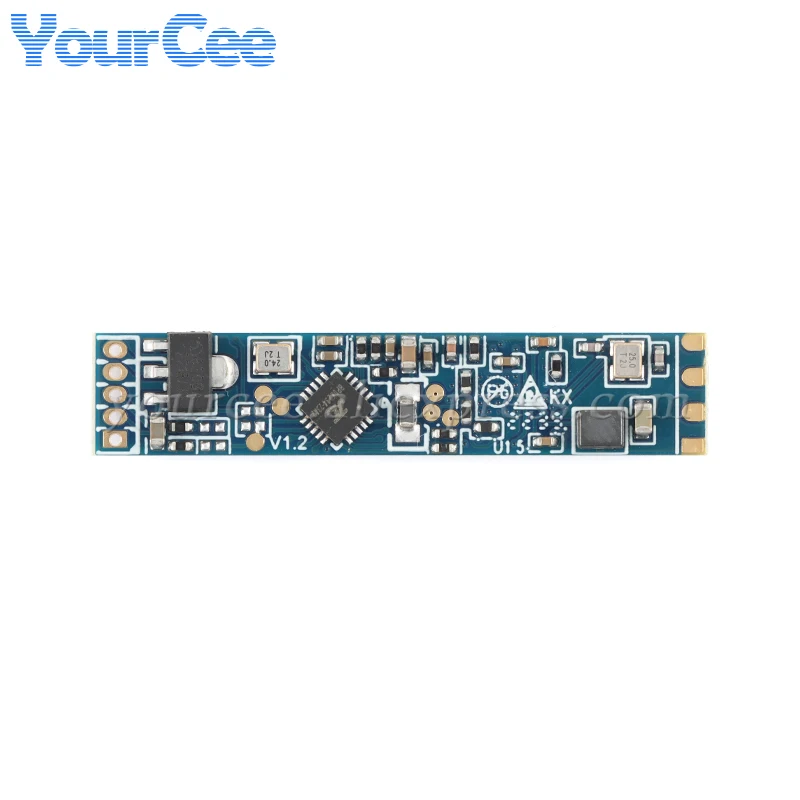

10 uds/1 unidad HLK-LD2410B LD2410 LD2410D alta sensibilidad 24G presencia humana estatua Radar módulo Sensor de detección de latido del corazón LD2410B-P

Nota: La serigrafía del producto es HLK-LD2410

1.Introducción del producto

LD2410B es un módulo de detección de estado de presencia humana de 24 GHz de alta sensibilidad desarrollado por Hilink Electronics.Su principio de funcionamiento es utilizar ondas continuas moduladas en frecuencia FMCW para detectar objetivos humanos en el espacio establecido.Combinado con el procesamiento de señales de radar y algoritmos precisos de detección del cuerpo humano, realiza una detección de estado de presencia humana de alta sensibilidad y puede identificar cuerpos humanos en movimiento y estados estacionarios.Y se puede calcular información auxiliar como la distancia del objetivo.

Este producto se utiliza principalmente en escenas interiores para detectar si hay un cuerpo humano en movimiento o micromovimiento en el área y generar los resultados de la detección en tiempo real.La distancia de detección más lejana puede alcanzar los 5 metros y la resolución de distancia es de 0,75 m.Proporciona una herramienta de configuración visual, que puede configurar fácilmente el rango de distancia de detección, la sensibilidad de detección en diferentes intervalos y el tiempo de retardo no tripulado, etc., para adaptarse a diferentes necesidades específicas de aplicaciones.

Admite salida GPIO y UART, plug and play, y se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos terminales.

2.Características y beneficios del producto

• Plug and play, fácil montaje

• La distancia de detección más larga es de hasta 5 metros.

• Gran ángulo de detección, cobertura de hasta ±60 grados.

• Identificación precisa dentro del intervalo, admite la división del rango de detección y protege la interferencia fuera del intervalo

• El ajuste de parámetros inteligente de varios niveles se puede realizar a través de un puerto serie para satisfacer las necesidades de los cambios de escena.

• Herramientas visuales de depuración y configuración

• Pequeño y simplificado, el tamaño mínimo es de sólo 7mmx35mm

• Admite varios métodos de instalación, como colgar en el techo y colgar en la pared.

• Banda ISM de 24 GHz, compatible con las regulaciones de espectro FCC y CE

• La mejor opción rentable

El módulo de detección del cuerpo humano LD2410B adopta tecnología de sensor de radar de onda milimétrica de 24 GHz.En comparación con otras soluciones, tiene ventajas obvias en las aplicaciones de detección del cuerpo humano:

1.Además deser sensible a cuerpos humanos en movimiento, también es sensible aestático, inquietante y sentadoque no pueden ser reconocidos por soluciones tradicionales.El cuerpo humano también se puede sentir con sensibilidad;

2.Tiene buena adaptabilidad ambiental y el efecto de detección no se ve afectado por el entorno circundante como la temperatura, el brillo, la humedad y las fluctuaciones de luz;

3.Tienebuena penetración de la conchay se puede ocultar dentro de la carcasa. Puede funcionar sin abrir agujeros en la superficie del producto, lo que mejora la estética del producto;

4.La distancia de detección más lejana y la sensibilidad en cada puerta de distancia se pueden configurar de manera flexible para lograr una configuración personalizada flexible y fina;

5. Puede capturar el puerto serie y utilizar directamente la aplicación para depurar los parámetros del radar.

3.Escenarios de aplicación

El módulo de detección del cuerpo humano LD2410B puede detectar e identificar el cuerpo humano en movimiento, inquietante, de pie, sentado y acostado.Admite ajuste de parámetros de varios niveles y puede usarse ampliamente en varios escenarios AIoT.Los tipos comunes son los siguientes:

• Control de luz por inducción del cuerpo humano.

Detecta si hay alguien en el espacio y controla automáticamente las luces, como equipos de iluminación en lugares públicos, varias luces con sensores, bombillas, etc.

• Despertador por inducción del cuerpo humano de pantallas publicitarias y otros equipos.

• Protección de seguridad de la vida

Protección laboral de la lámpara UV, para evitar que la lámpara UV se encienda cuando hay personas cerca y cause lesiones personales;

• Electrodomésticos inteligentes

• Seguridad inteligente

Detección e identificación de personas que entran, permanecen, etc.dentro del rango especificado.

4.Uso y configuración

4.1 Circuito de aplicación típica

4.2 La función de los parámetros de configuración.

Distancia de detección más lejana

Sensibilidad

No hay una duración

4.3 Descripción de la herramienta de configuración visual

Cómo utilizar la herramienta de la computadora host:

1.Utilice la herramienta de puerto USB a serie para conectar correctamente el puerto serie del módulo;

2.Seleccione el número de puerto serie correspondiente en la herramienta de la computadora host, configure la velocidad en baudios en256000, seleccione el modo de ingeniería y haga clic para conectar el dispositivo;

3.Una vez que la conexión se haya realizado correctamente, haga clic en el botón Iniciar, la interfaz gráfica correcta mostrará los resultados y datos de la prueba;

4.Después de conectarse, si no se hace clic en el botón de inicio o haga clic en Detener después de iniciar, se puede leer o configurar la información del parámetro de modo;

Nota: Los parámetros no se pueden leer ni configurar después de iniciar el clic, y la configuración solo se puede realizar después de detenerse.
