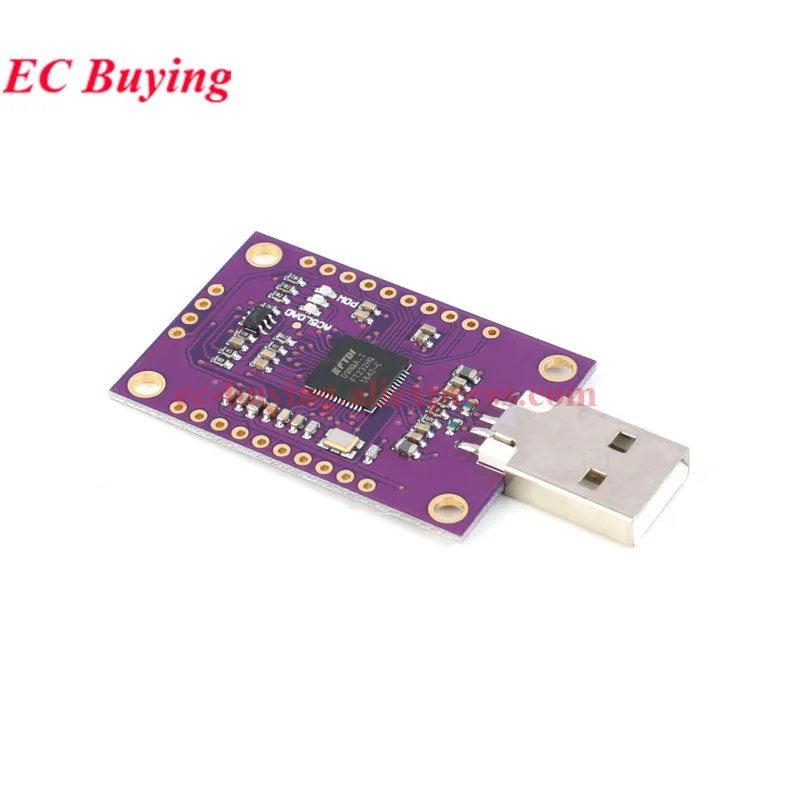

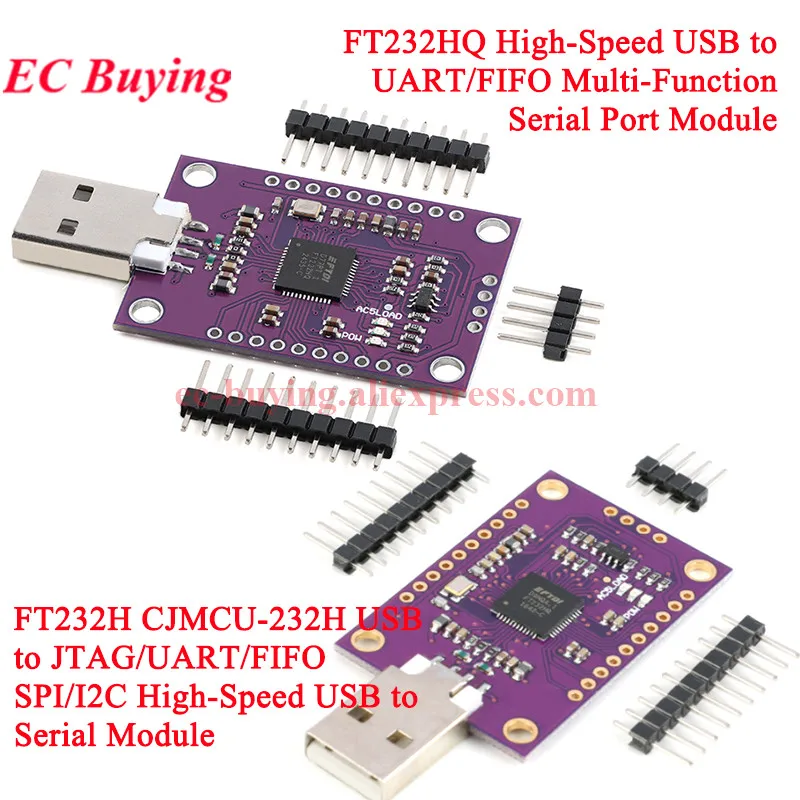

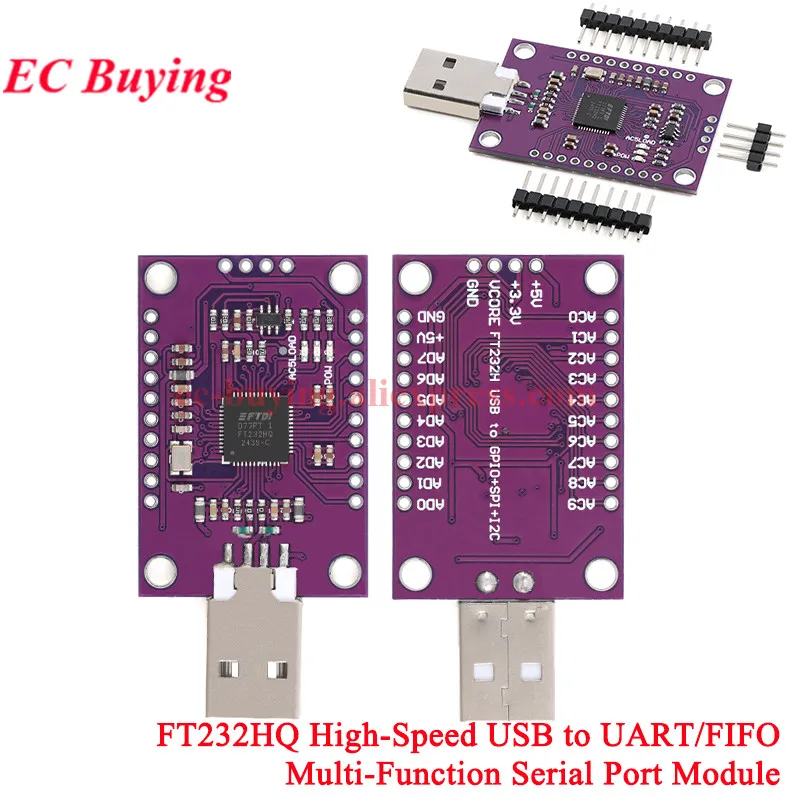

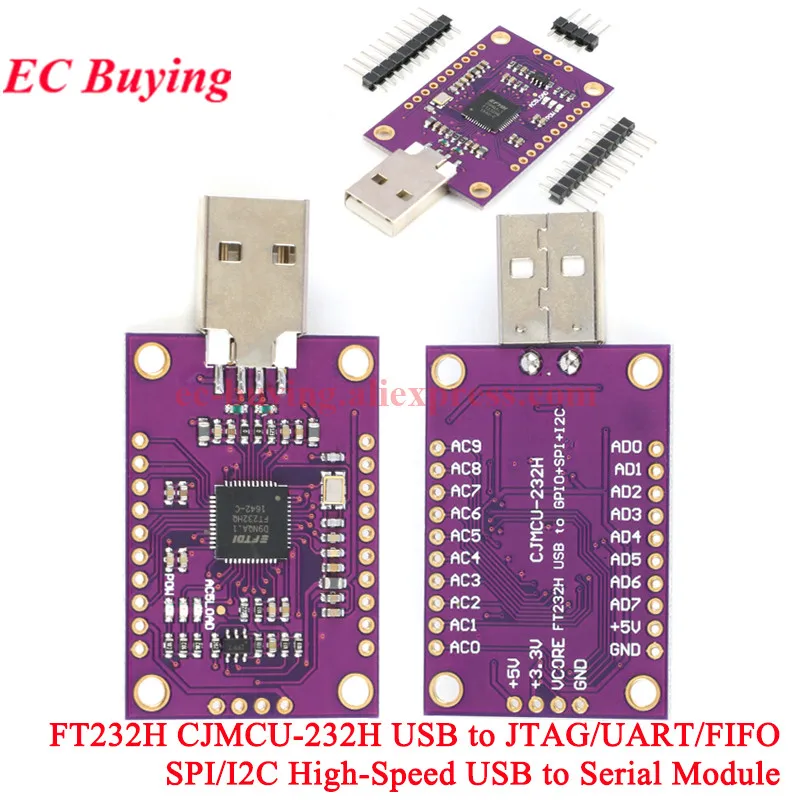

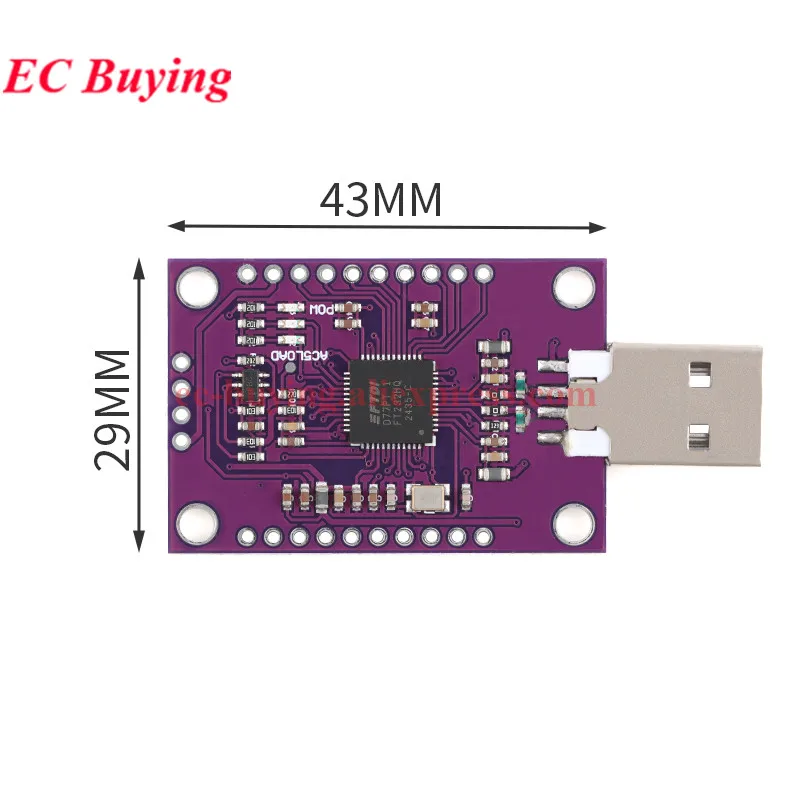

10 uds/1 unidad FT232H USB de alta velocidad a puerto serie módulo multifunción JTAG UART FIFO SPI I2C interfaz IIC CJMCU-232H FT232HQ

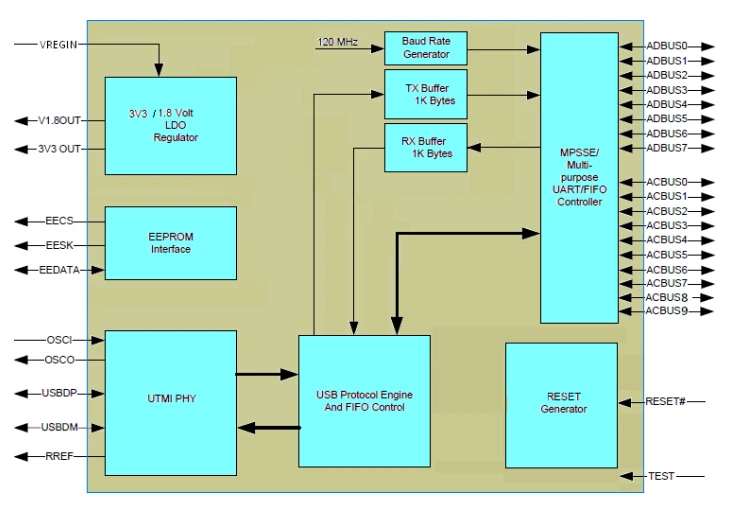

Diagrama de bloque FT232H

Parámetro

• Voltaje de funcionamiento: 3,3 V-5 V

• Temperatura ambiente de trabajo: -40~85 grados

• Admite configuraciones USB alimentadas por bus, autoalimentadas y de alta potencia +1,8 V (núcleo de chip) e interfaz +3,3 V/O (+ voltaje soportado de 5 V)

• Utilice EEPROM externa para guardar la configuración del modo de funcionamiento y los datos de configuración de la cadena de descripción USB a través de la interfaz USB

• Compatible con controlador host UHCI/OHCI/EHCI; compatible con USB2.0 de alta velocidad de 480 Mbps y velocidad máxima de 12 Mpbs

• Admite modo de transferencia de datos masivos USB (paquetes de 512 bytes en modo de alta velocidad) Velocidad de transferencia de datos UART de hasta 12 megabaud (baud).(El límite de velocidad de datos PS232 está determinado por la palanca de cambios de nivel externa), la interfaz UART admite bits de datos de 7 o 8 bits, 1 o 2 bits de parada y impar/even/marcador/espacio/sin paridad

• La transmisión automática habilitar el control para aplicaciones serie RS485 utilizando el pin TXDEN

• USB al modo FIFO asíncrono 245, velocidad de transferencia de datos de hasta 8 megabytes por segundo

• Modo USB a FIFO paralelo 245 síncrono, velocidad de transferencia de hasta 40 megabytes por segundo

• Admite bus de datos bidireccional semidúplex, ancho configurable (1, 2, 4 u 8 bits de ancho) Interfaz FT1248

• Intensidad de la unidad de E/S configurable (4, 8, 12 o 16 mA) y velocidad de giro

• Agarre de hardware completo o software X-On/X-Off

• Bit-bang con RD# y WR# opciones de señal de control; opciones para señales de accionamiento LED al transmitir y recibir

Aplicaciones típicas

• Un solo chip USB a UART (RS232, RS422 o RS485)

• USB a FIFO/FT1248/JTAG/SPI/I2C

• Interfaz USB a serie rápida

• Interfaz de destino USB a CPU (como memoria) ·Instrumentación USB

• Control industrial USB

• Control USB EPOS

• Interfaz de reproductor MP3 USB

• Lector/escritores de tarjetas FLASH USB

• Set Top Box - Interfaz USB

• Interfaz de cámara digital USB

• Lector de códigos de barras USB

Usando

Después de conectar el pin de +5 V de la placa a la fuente de alimentación de 5 V o insertarse en el puerto USB hembra, ya que la función LDO está integrada en el chip, el pin de +3,3 V y el pin Vcore se pueden conectar sin conexión externa.
