Descripción
Parámetros del producto:
Entrada: por encima de 5V1A
Salida: 5V1A (máx.)
Batería: batería de polímero de litio, batería de litio 18650.(La capacidad recomendada es inferior a 10000 mA)
Terminal de entrada: protección de conexión inversa, protección contra sobretensión de entrada, corta automáticamente la alimentación de entrada cuando la entrada excede los 6 V y cambia al modo de fuente de alimentación de la batería.
Terminal de batería: Protección de conexión inversa Protección contra cortocircuitos La conexión inversa no se dañará durante la carga.Cuando la entrada de alimentación externa supera los 20 V, la unidad de protección se estropeará.
Terminal de salida: solo puede suministrar cargas normales y no se puede conectar a otros adaptadores de corriente, y se quemará si se conecta al revés.La salida está en cortocircuito y no se apagará cuando la carga sea pequeña.

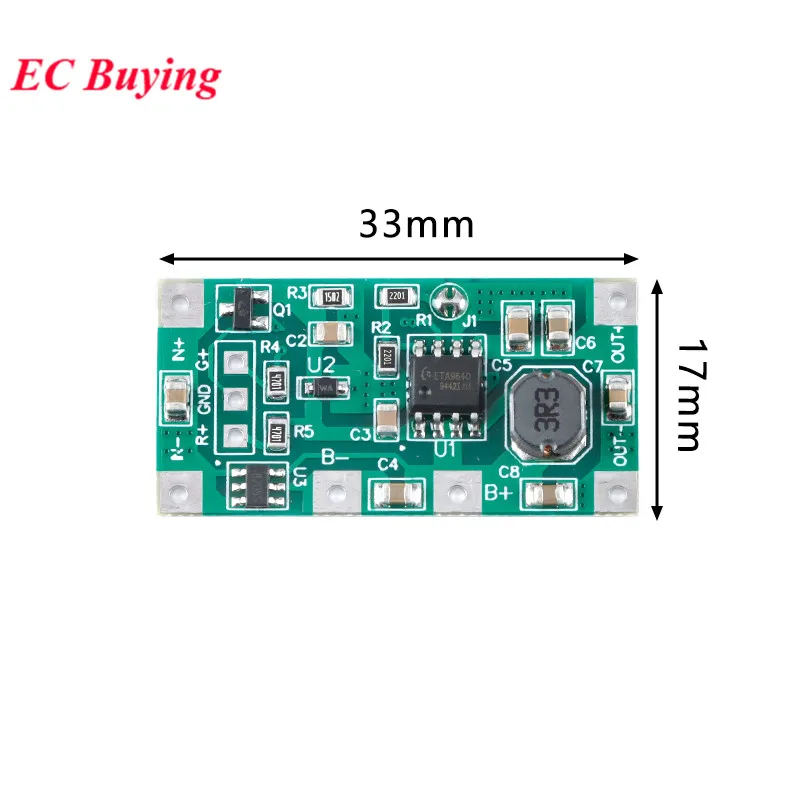

Volumen: 33*15*4,5mm

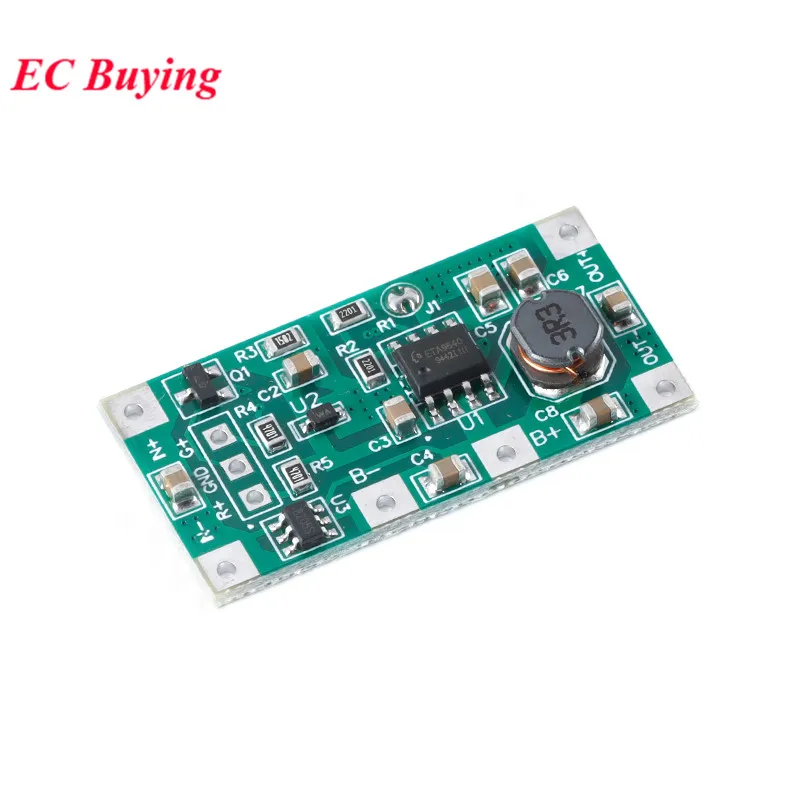

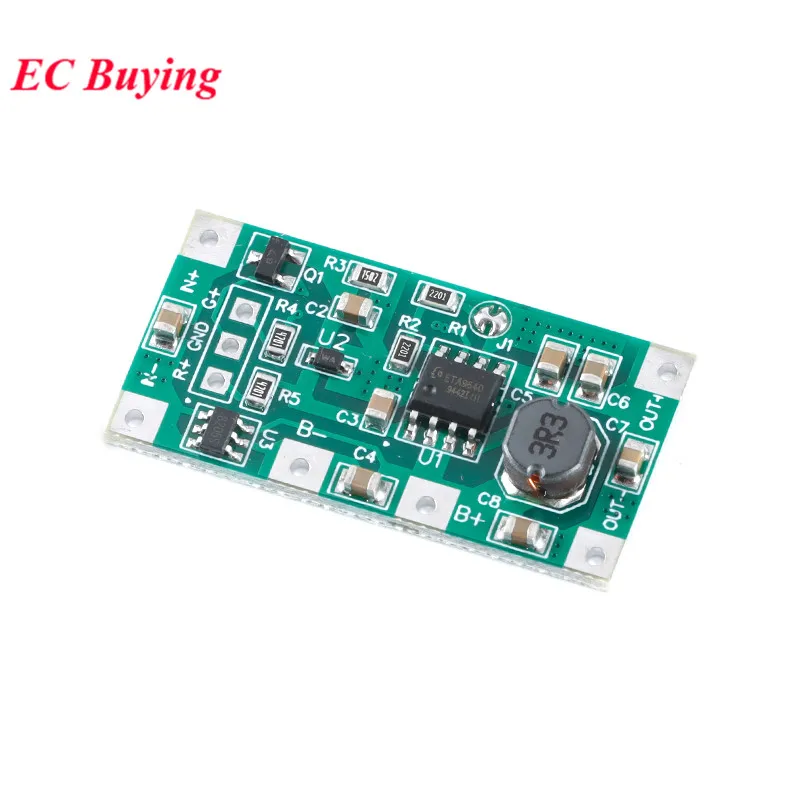

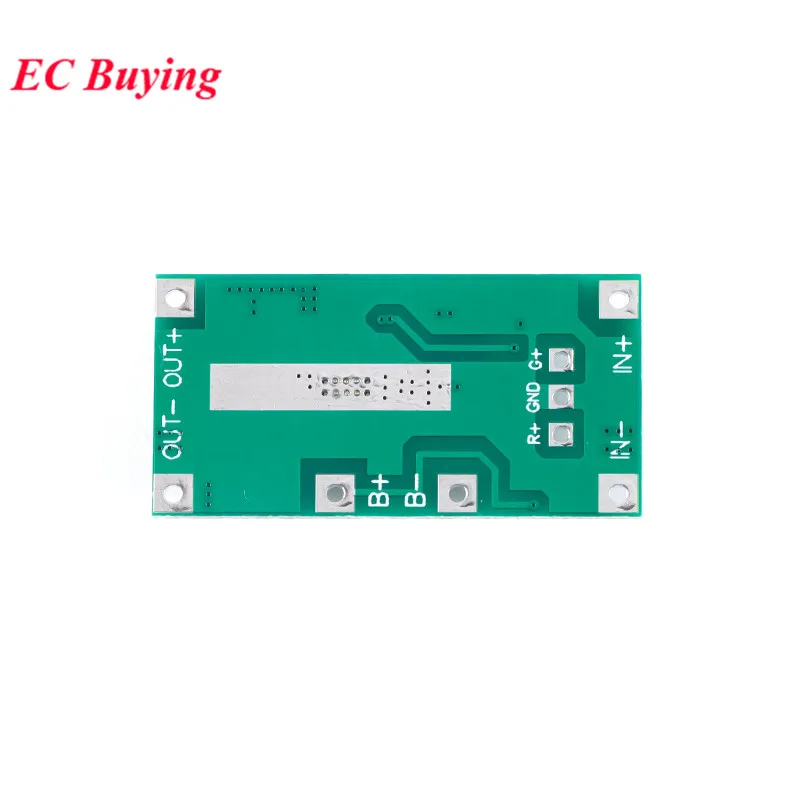

Puerto de cableado:
Modo de entrada: IN+entrada+, IN-entrada-,
Modo de salida: OUT+salida+, OUT-salida-,
Batería: B+ se conecta a la batería+, B- se conecta a la batería -,
Luz indicadora (debe agregarla usted mismo): R+ es el estado de funcionamiento de la fuente de alimentación externa, G+ es el indicador de capacidad de la batería.La capacidad de la batería se muestra por la frecuencia de parpadeo.Cuanto más rápido sea el parpadeo, más suficiente será la capacidad de la batería y se apagará automáticamente cuando esté vacía o que no esté cargada.
Descripción del puente (J1): Se utiliza para configurar la alimentación de la fuente de alimentación externa.El valor predeterminado es por debajo de 1A.Cuando el puente está en cortocircuito, la potencia de salida de la fuente de alimentación externa debe alcanzar 5v 2A.El puente sirve para cambiar una corriente de 0,5 A/1 A y suministrar la carga primero. La corriente restante se transfiere a la batería para cargarla.
Nota:
La placa de circuito se calienta durante la carga, por lo que la placa de circuito debe mantenerse alejada de la batería durante el montaje. En segundo lugar, la batería es optimista en cuanto a la polaridad. No lo conecte al revés para evitar daños al chip de gestión. Cuando el circuito está funcionando durante la carga, no hay protección contra cortocircuitos. Para no dañar el dispositivo.
