Descripción
Función: Utilice un ADC para recopilar 16 señales analógicas.
Interruptor de señal analógica de 16 canales que utiliza CD74HC4067
Entrada de señal analógica: C0-C15 16 canales
Salida analógica: DIG
Control de canal: S0-S3
Gracias por su confianza y apoyo.Todos nuestros productos se prueban antes del envío.Si hay algún problema con el uso de los productos, comuníquese con nuestro servicio de atención al cliente.Responderemos a su mensaje lo antes posible.

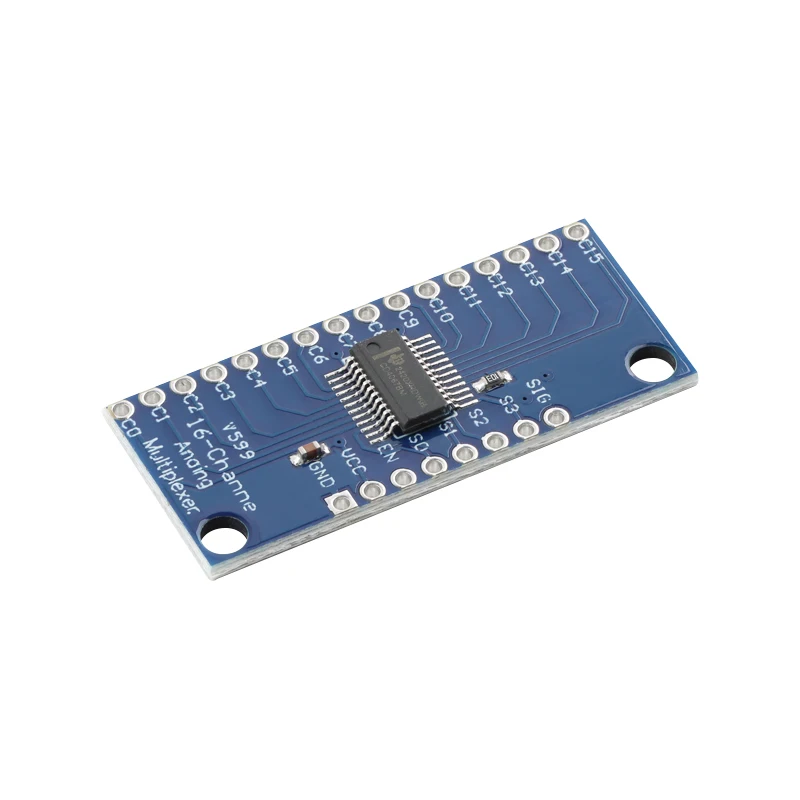

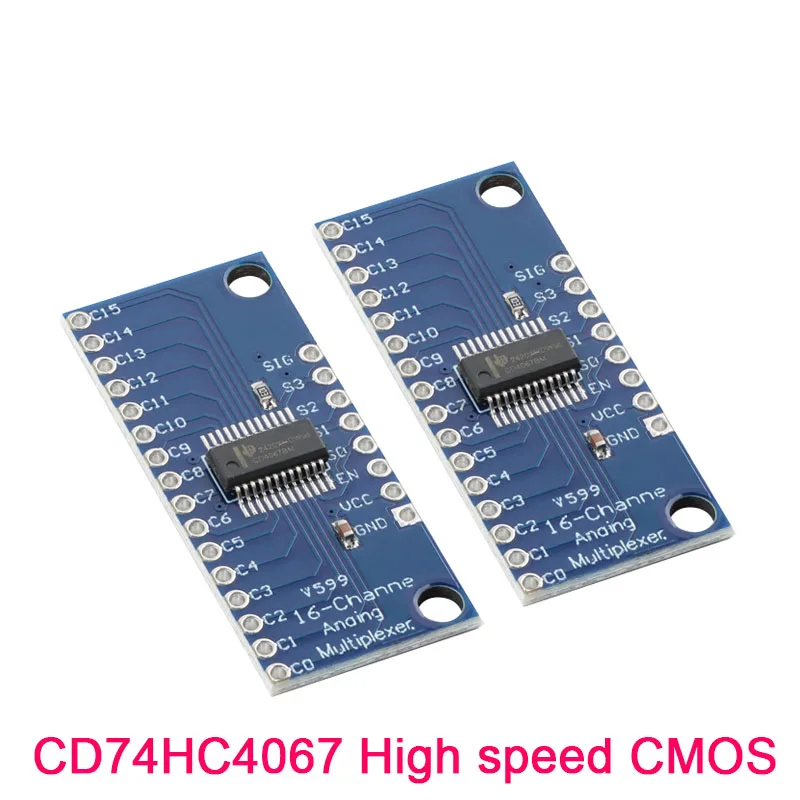

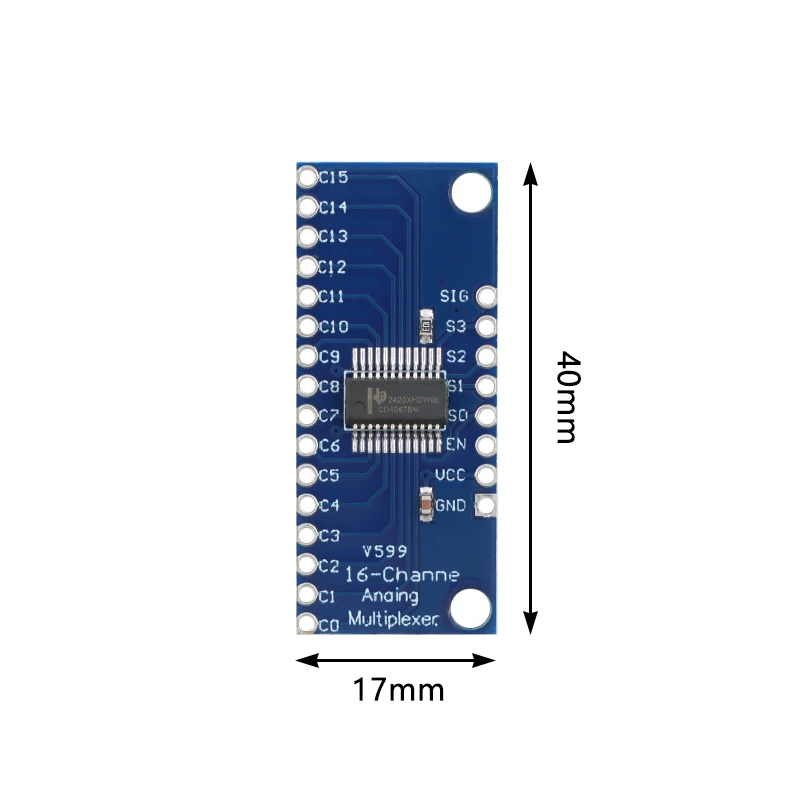

Esta es una placa de ruptura para el muy práctico multiplexor/demultiplexor analógico/digital de 16 canales CD74HC4067.Este chip es como un interruptor giratorio: dirige internamente el pin común(COM en el esquema, SIG en la placa) a uno de los 16 pines de canal (CHANxx).Funciona con señales digitales y analógicas (el voltaje no puede ser superior a VCC),y las conexiones funcionan en cualquier dirección.Para controlarlo, conecte 4 salidas digitales a los pines de selección de dirección del chip (S0-S3),y envíalo la dirección binaria del canal que desees (consulte la hoja de datos para más detalles).¡Esto le permite conectar hasta 16 sensores a su sistema usando solo 5 pines!Dado que el mux/demux también funciona con señales digitales,
Al utilizar varias placas, puede crear disposiciones similares para I2C, SPI, etc.
Los interruptores internos son bidireccionales, soportan voltajes entre tierra y VCC,
Tiene baja resistencia y baja fuga, y para evitar diafonías, realice roturas antes de realizar el cambio.La placa también rompe el pin de habilitación del chip, que cuando se coloca en nivel alto,desconectará completamente el pin común (todos los interruptores se apagan).Los interruptores internos son bidireccionales, soportan voltajes entre tierra y VCC,
