Descripción

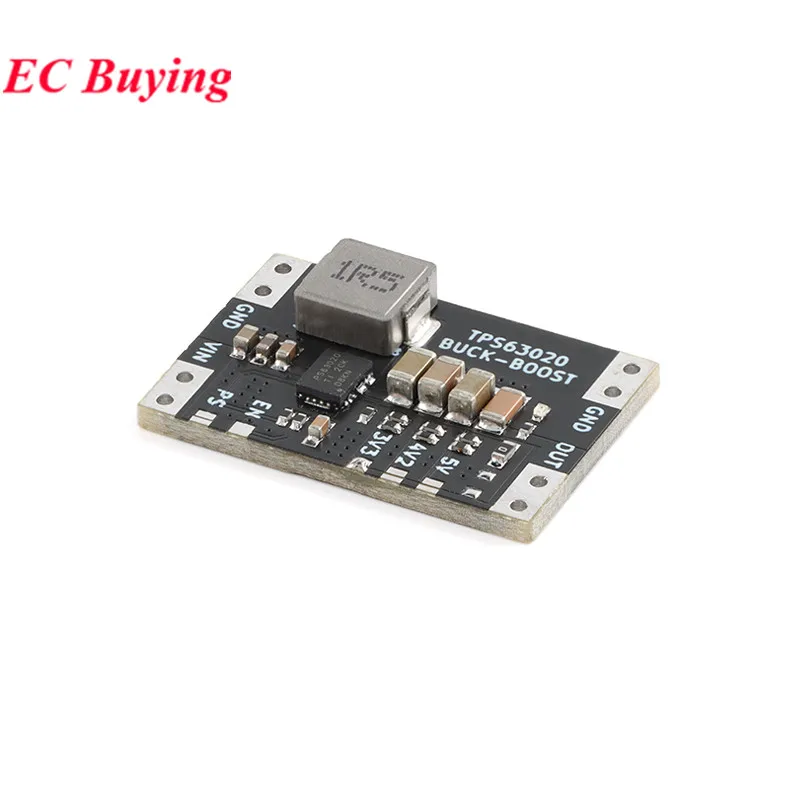

Este módulo adopta el chip especial TI TPS63020 para regulación y regulación de voltaje, con baja ondulación de salida y rendimiento estable.La frecuencia de conmutación es de hasta 2,4 MHZ y la corriente de salida es principalmente superior a 900 mA.Proporciona múltiples versiones de salida de 3,3 V, 4,2 V y 5 V, lo cual es muy adecuado para diversas ocasiones donde los microcontroladores de 3,3 V y 5 V usan baterías de carpa y USB para fuente de alimentación.Del mismo modo, el módulo reserva dos modos entre los que los usuarios pueden elegir: modo de trabajo convencional y modo de ahorro de energía.
El módulo tiene una estructura típica de subida y bajada de voltaje, con un rango de voltaje de entrada de 1,8,5 V y una corriente de salida de
Satisface las necesidades de suministro de energía de varios modelos como STM32, ESP32 y 51 microcontroladores, y la placa está equipada con
Luz indicadora de salida LED roja y soporte para el modo de ahorro de energía para aumentar la continuidad de los dispositivos de entrada como las baterías.
Tiempo de vuelo.
2、 Introducción a los parámetros
Tipo de módulo: fuente de alimentación de subida y bajada de voltaje
Voltaje de entrada: CC 1 8-5.5 V
Corriente de salida:
3,3 V@1,3 A / 4,2 V@1 A / 5 [email protected] A
(Entrada de 3,7 V)
Voltaje de salida: CC 3/4,2/5 V
Frecuencia de conmutación: aproximadamente 2,4 MHZ
Modo de trabajo:
Modo normal/ahorro de energía
Método de ajuste: selección de panel de puente,
3.3/4,2/5 V
Interfaz del módulo: Almohadilla de soldadura de área grande (también se puede conectar a clavijas de fila de 2,54 mm)

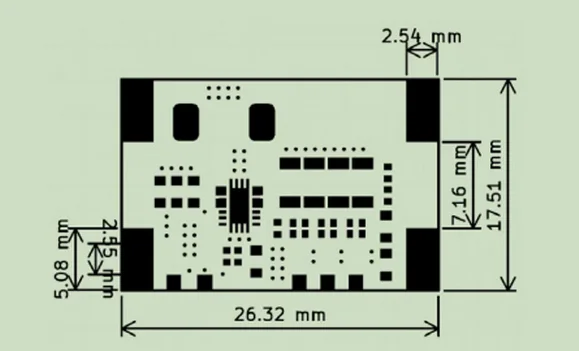

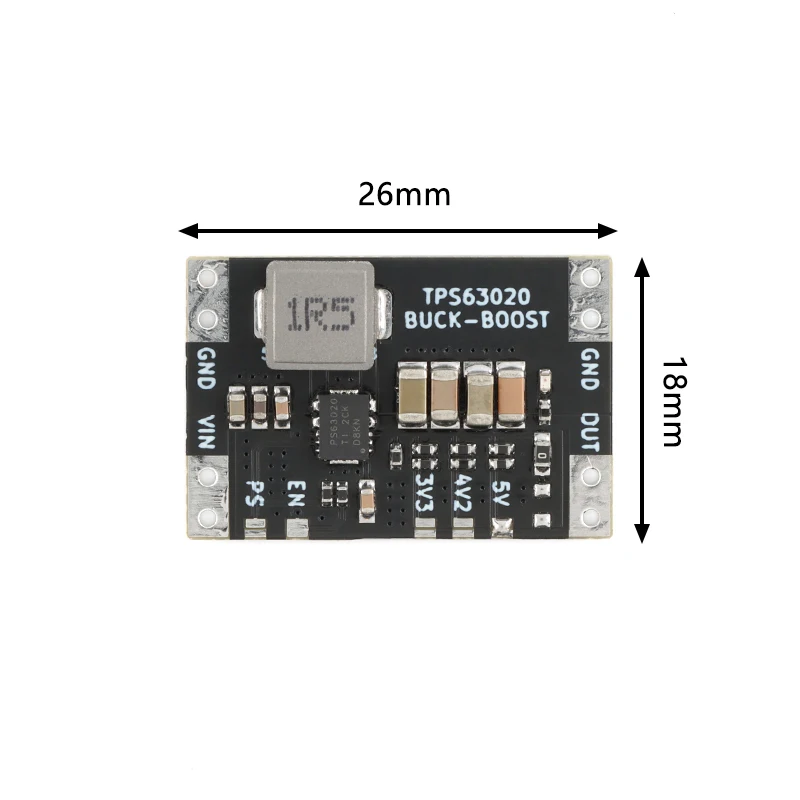

Tamaño del módulo: 17,4 x 26 2 mm (medición manual con desviación)
