Descripción

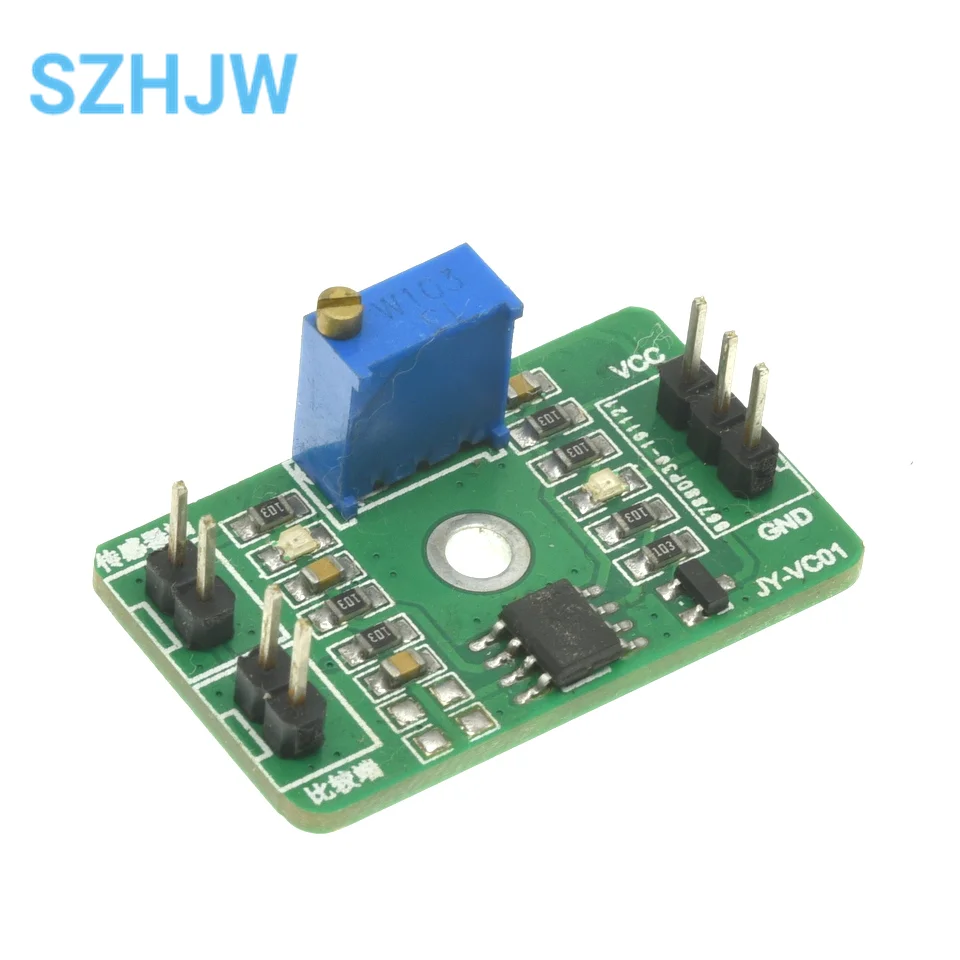

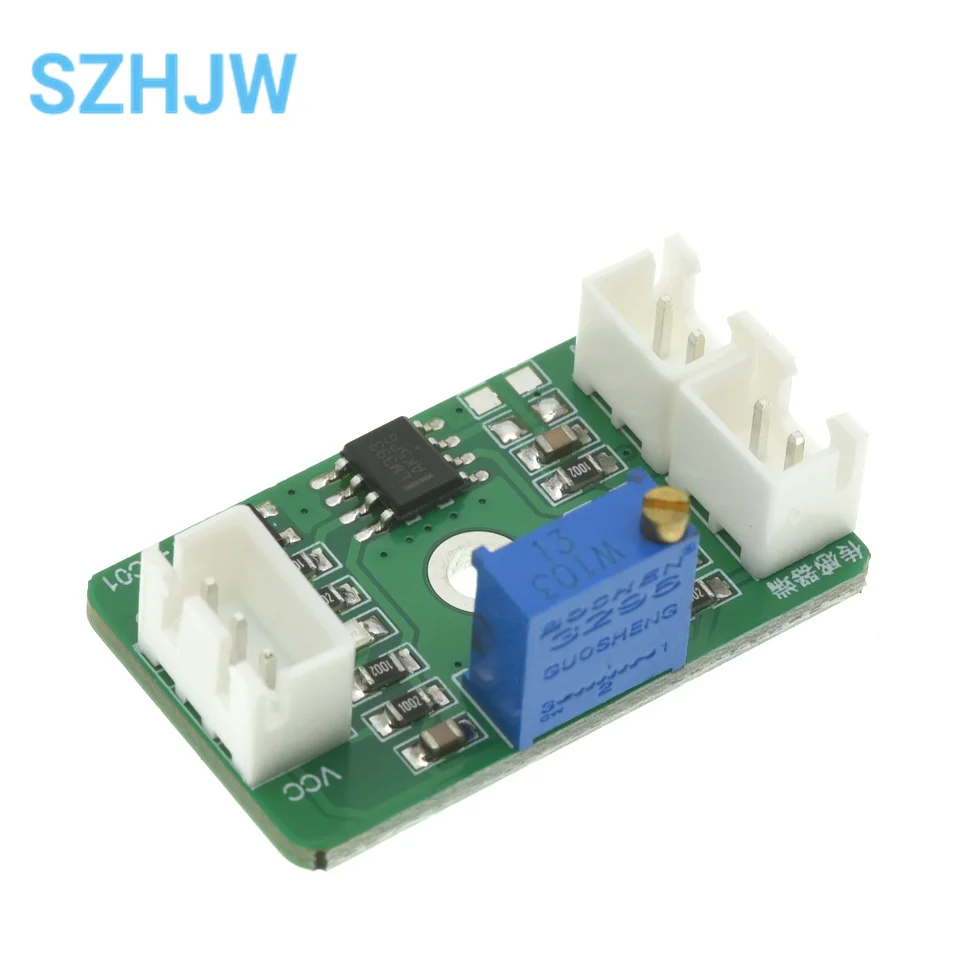

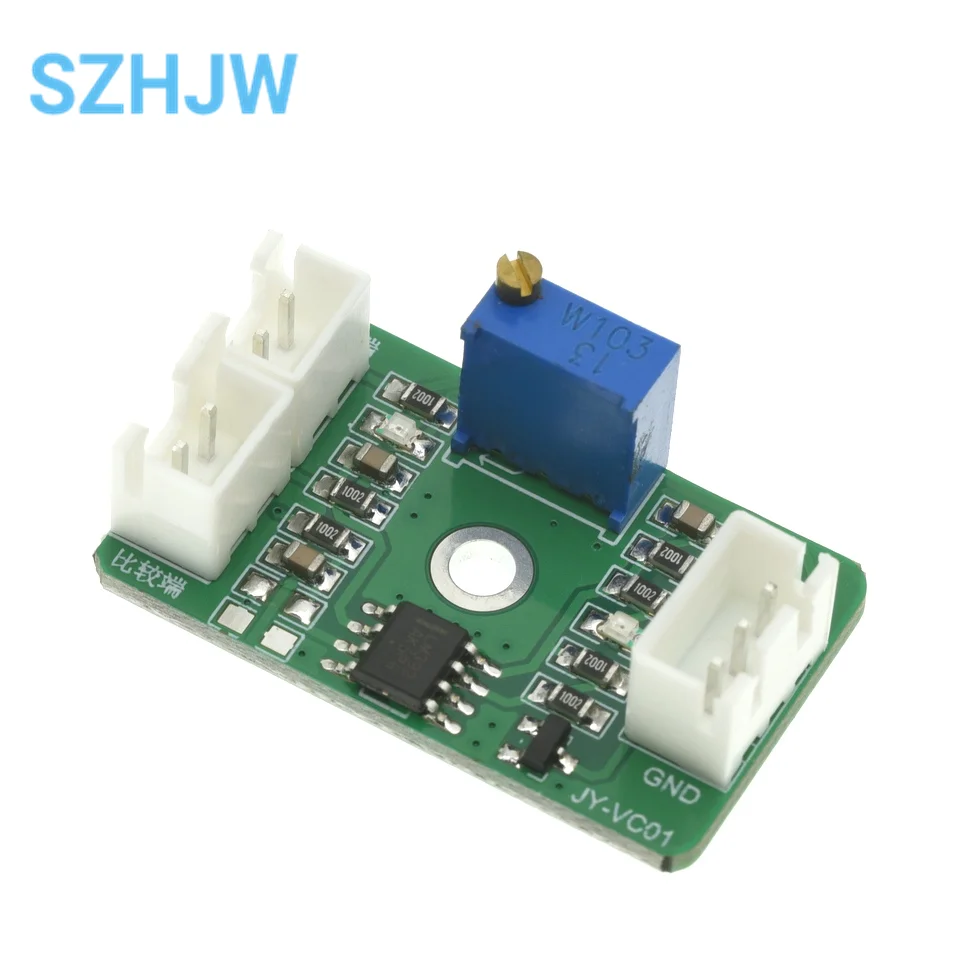

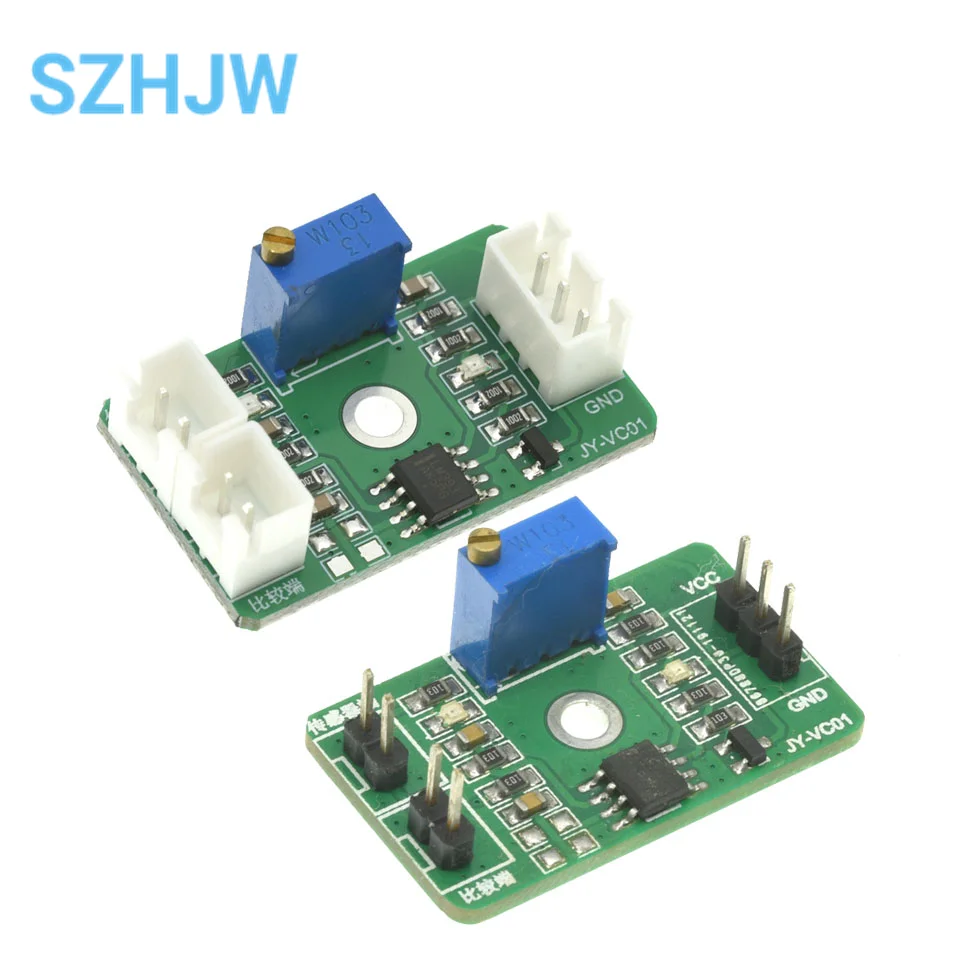

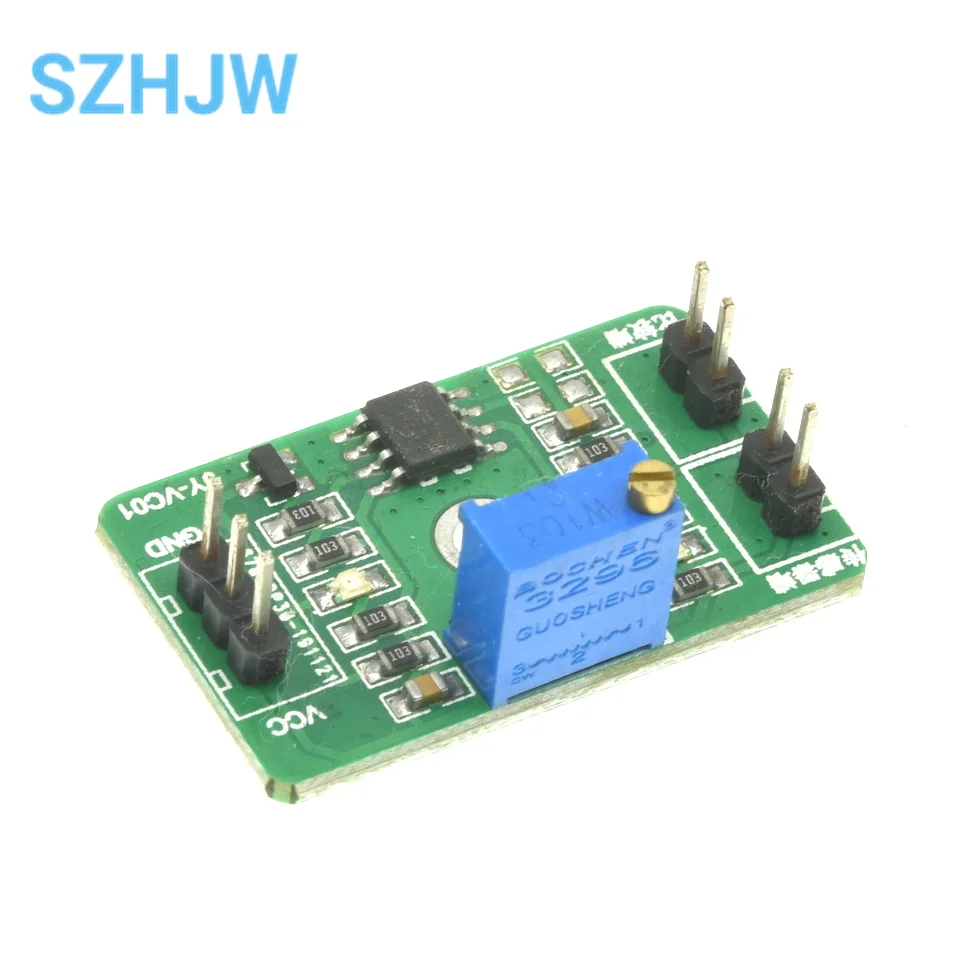

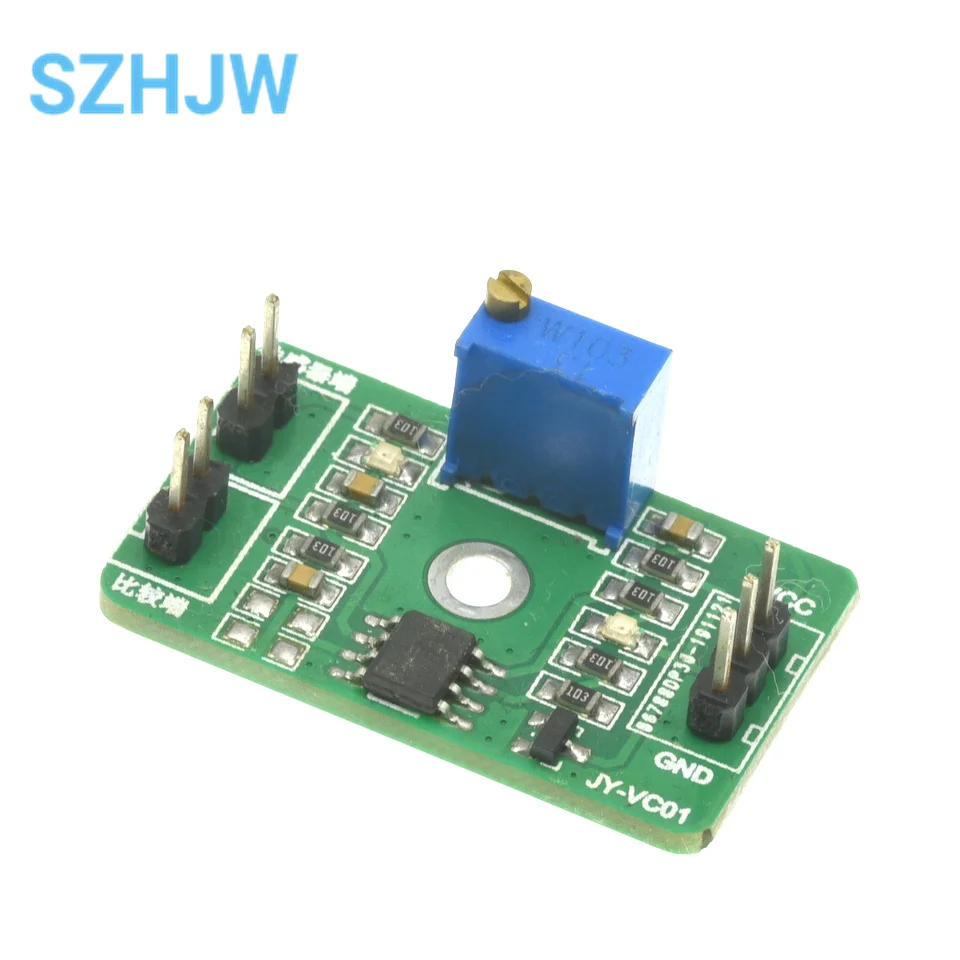

Los sensores del módulo se pueden conectar a muchos tipos de sensores.
Tales como: Sensor resistivo: sensor de temperatura tipo termistor NTC sensor fotosensible tipo sensor fotosensible sensor de vibración, etc.!
Instrucciones:
Cuando la interfaz del sensor accede al sensor, a través del ajuste del potenciómetro del regulador de voltaje de referencia para producir el voltaje de referencia, el sensor y el voltaje generado por el divisor de voltaje y el voltaje de referencia para lograr la comparación de resultados de salida alta y baja.
Cuando la señal de voltaje de entrada de la interfaz de voltaje es superior al voltaje de referencia (voltaje ajustable del potenciómetro), el indicador de salida está apagado y, si el relé está conectado, el relé se desconecta.
Cuando la señal de voltaje de entrada del terminal de voltaje de comparación es inferior al voltaje de referencia (voltaje ajustable del potenciómetro), la luz indicadora de salida está encendida y si el relé está conectado con la salida, el relé tira.
ventaja:
1: con función anticrítica de ida y vuelta, el cabello predeterminado sin golpes anticríticos de ida y vuelta, debe comunicarse con el servicio al cliente o los cambios de soldadura del propio comprador.
2: aumente la capacidad de corriente de salida, la salida puede controlar el relé, el LED y otros equipos.
3: un indicador de alimentación y un indicador de nivel de salida (la salida es una luz indicadora baja, la salida es una luz indicadora alta apagada), estado de funcionamiento enun vistazo.
4: tipo súper mini: tamaño solo 33,3 * 20 mm con un orificio de posicionamiento de 31 mm.
5: alrededor del borde con un diseño circular para evitar rayones.
Parámetros relacionados:
1, el voltaje de alimentación DC 3-30V.
2, la salida del interruptor: el nivel de salida es el voltaje de suministro y cero voltios
3, el rango de ajuste de voltaje de referencia: mínimo: 0 V, el máximo: voltaje de alimentación.
5, tamaño del tablero: longitud: 33,3 mm de ancho: 20,0 mm de alto: 12,0 mm
Distancia entre orificios de posicionamiento: 31 mm
Cableado: Para obtener más detalles, consulte la definición del cableado para el puerto correspondiente en la parte posterior de la placa.
Nota: El GND del cableado de voltaje de entrada y la placa GND del terminal de voltaje de suministro están en cortocircuito y los niveles altos y bajos de salida son relativos a GND.
