Descripción

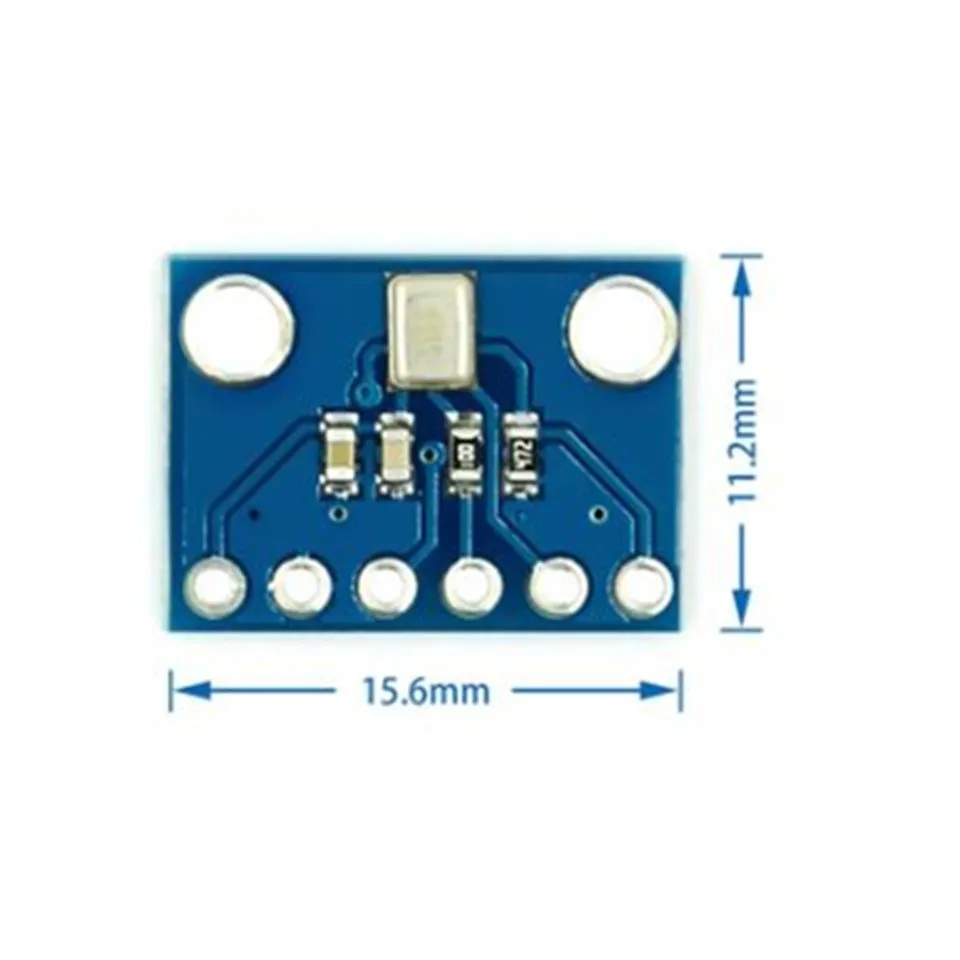

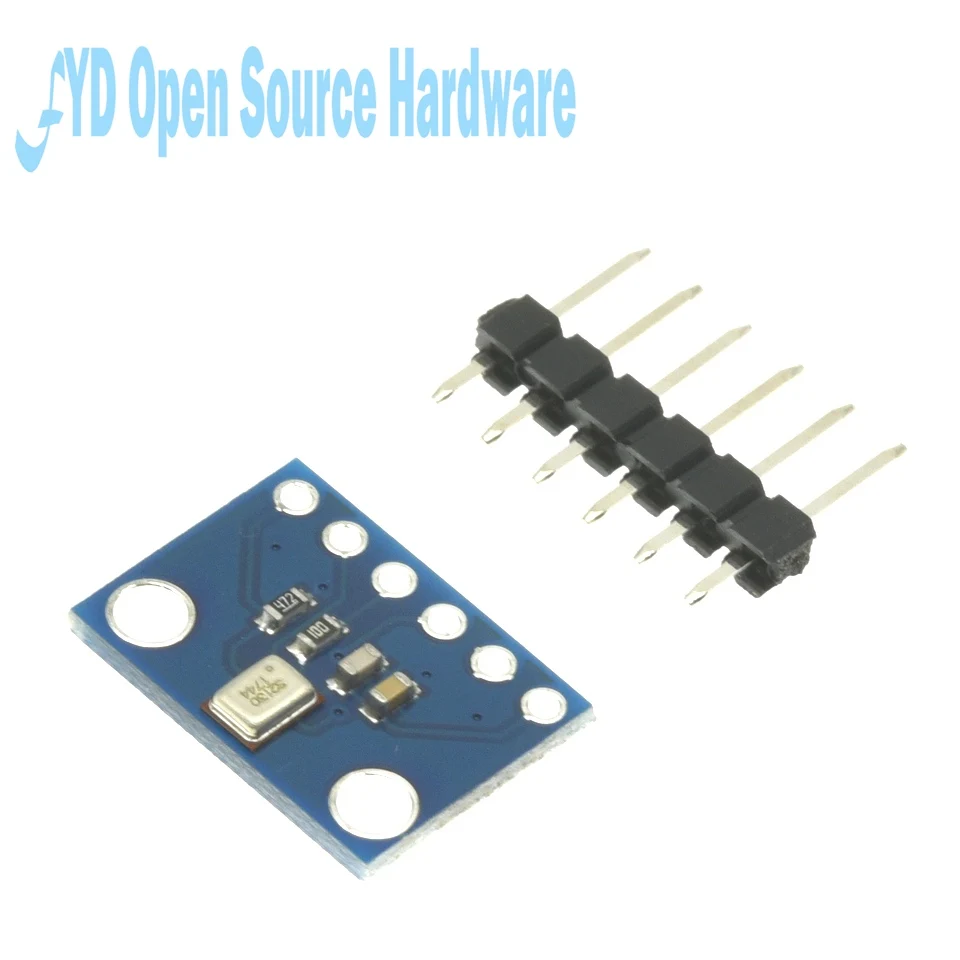

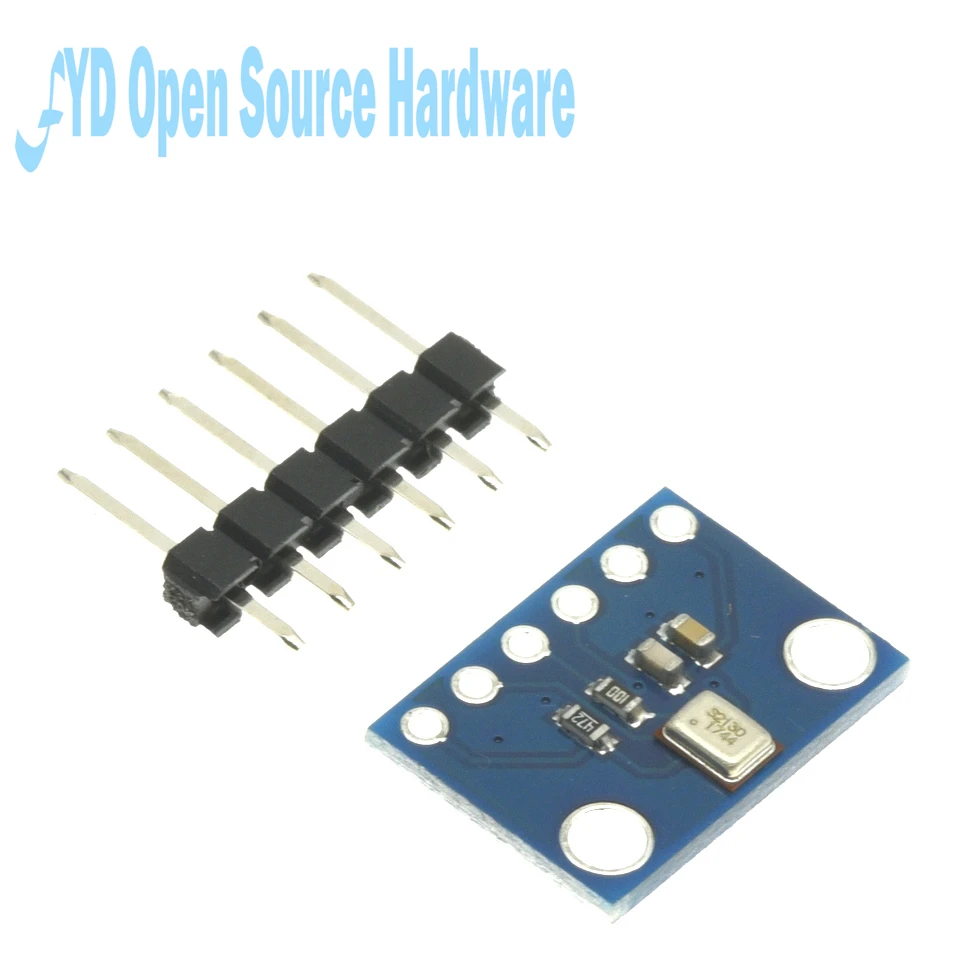

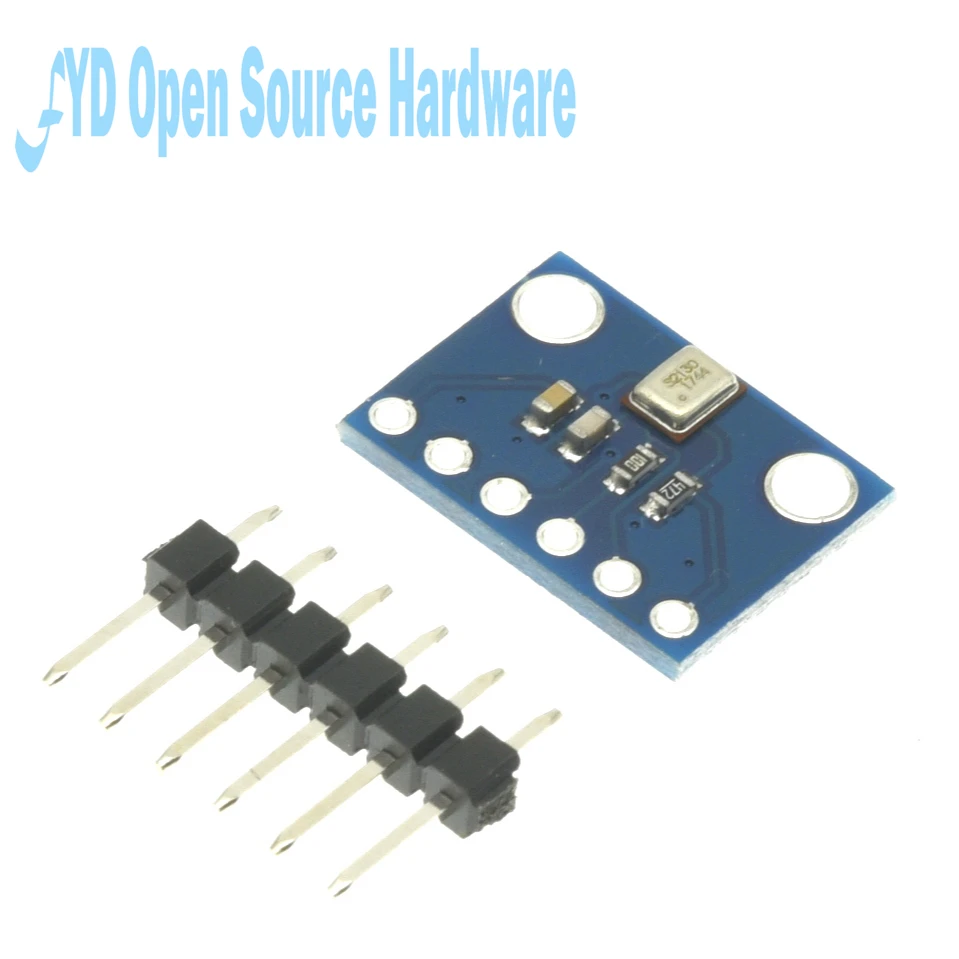

GY-SPH0645LM4H I2S interfaz MEMS Sensor de sonido Digital Módulo micrófono
Descripción:
Ahora tenemos una placa de adaptación para un micrófono MEMS I2S superpequeño. Al igual que los micrófonos Electret "clásicos", los micrófonos MEMS pueden detectar el sonido y convertirlo en voltaje, pero son mucho más pequeños y delgados. Este micrófono ni siquiera tiene salida analógica, es estrictamente digital. El I2S es un micrófono MEMS pequeño y de bajo costo con un rango de aproximadamente 50Hz-15 KHz, bueno para casi todas las grabaciones/detección de audio generales.
Para muchos microcontroladores, Añadir entrada de audio es fácil con uno de nuestros brotes de micrófono analógicos. Pero a medida que llegas a microcontroladores y microordenadores más grandes y mejores, verás que no siempre tienes una entrada analógica, O tal vez quiera evitar el ruido que puede filtrarse con un sistema de micrófono analógico. Una vez que superes los micros de 8 bits, a menudo encontrarás un I2S periférico que puede almacenar datos de audio digital. Aquí es donde se produce la fuga del micrófono I2S.

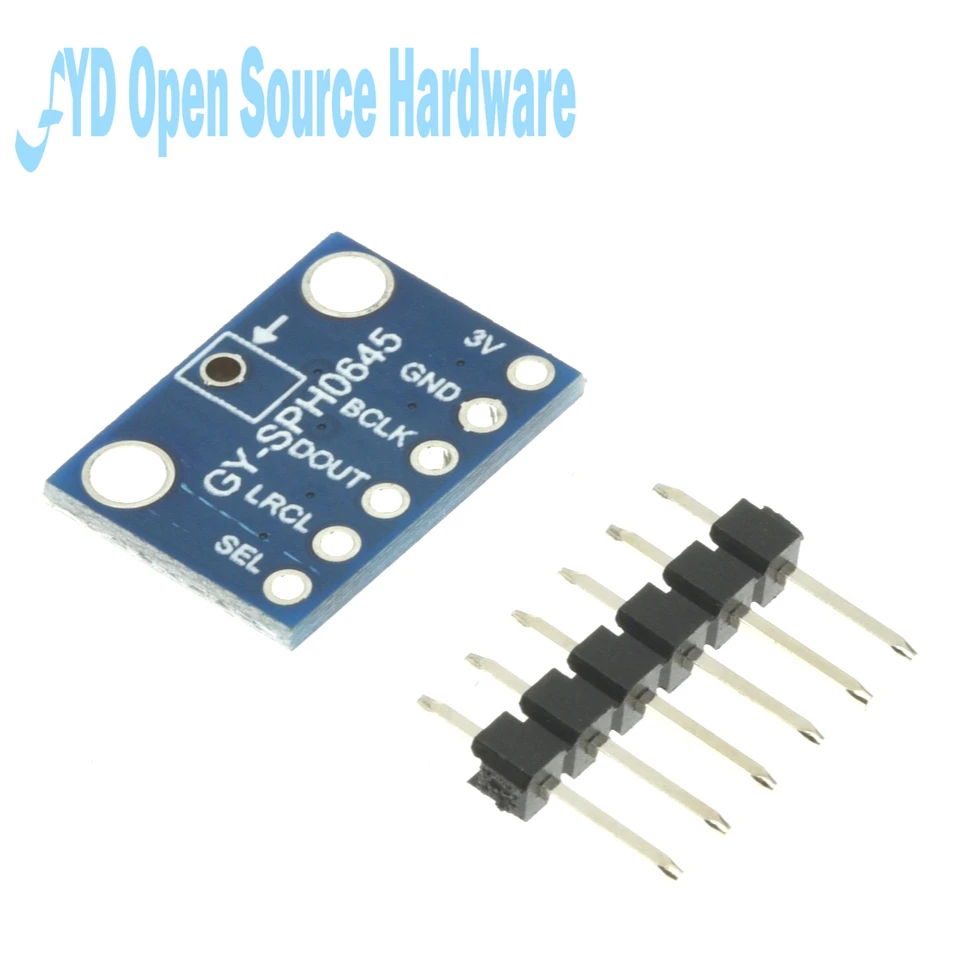

En lugar de una salida analógica, hay tres pines digitales: Reloj, datos y reloj izquierdo-derecho (palabra seleccionada). Cuando se conecta a tu microcontrolador/ordenador, el 'I2S Master' conduce el reloj y los pines de selección de palabras a alta frecuencia y lee los datos del micrófono. No se requiere conversión analógica.
Este micrófono MEMS I2S está portado en la parte inferior, así que asegúrate de tener el agujero en la parte inferior hacia fuera hacia los sonidos que deseas leer. Es un dispositivo máximo de 1,6-3,6 V, por lo que no se puede usar con lógica de 5 V (es realmente poco probable que tengas un dispositivo lógico de 5 V con I2S). Muchas placas de microcontrolador principiantes no tienen I2S, así que asegúrate de que es una interfaz compatible antes de intentar conectarla. Este micrófono se utiliza mejor con chips Cortex de la serie M como Arduino Zero, Feather M0 o ordenadores de una sola placa como Raspberry Pi.
Para códigos, librerías, ejemplos de cableado, archivos CAD, Fritzing y más, echa un vistazo a la guía.
El micrófono es un solo elemento mono. Puedes seleccionar si deseas que esté en el canal izquierdo o derecho conectando el pin select a la alimentación o al suelo. Si necesitas estéreo, toma dos micrófonos. Puedes configurarlos como estéreo al compartir el reloj, WS y líneas de datos, pero tener uno con selección para tierra, y uno con selección para alto voltaje.
