Descripción
Introducción:
La compatibilidad con Bluetooth JDY-33 se basa en la compatibilidad con Bluetooth 3.Diseño 0 SPP + BLE, por lo que puede admitir transmisión transparente de datos de Windows, Linux, Android, IOS y banda de frecuencia de trabajo 2.4GHZ, modo de modulación GFSK, potencia de transmisión máxima de 6 dB, distancia máxima de transmisión de 30 metros, admite usuarios a través del comando AT para modificar el nombre del dispositivo, velocidad en baudios y otras instrucciones, conveniente, rápido de usar y flexible.
Las ventajas del JDY-33 son muy obvias.Admite comunicación compatible con SPP y computadora Bluetooth, admite aplicaciones móviles o subprograma WeChat y también puede admitir la comunicación entre el host JDY-18 y el esclavo.
Aplicación:
JDY-33 es compatible con Bluetooth clásico + BLE compatible con Bluetooth de modo dual, que puede comunicarse con computadoras habilitadas para Bluetooth (computadoras de escritorio, portátiles), teléfonos móviles (android) e IOS.Se puede aplicar
1.Máquina POS compatible con Bluetooth
2.Impresora térmica
3.Control de hogar inteligente
4.Equipo de prueba ODB para automóviles
5.Aplicación de varios productos de transmisión transparentes compatibles con Bluetooth
6.Tesoro de carga compartida, báscula de peso compartida
Parámetro:

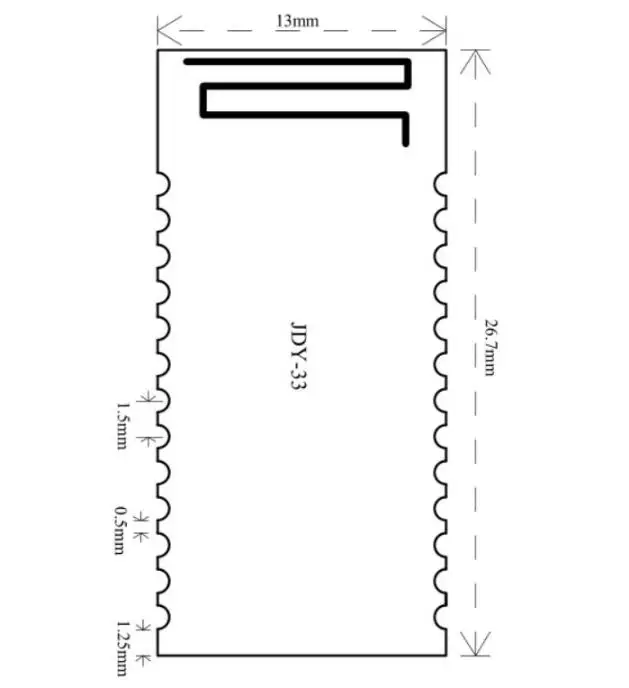

Modelo: JDY-33Banda de frecuencia de trabajo: 2,4 GHZInterfaz de comunicación: UARTVoltaje de funcionamiento: 1,8,6 V (recomendado 3,3 V)Temperatura de trabajo: -40℃-80℃Antena: Antena PCB incorporadaDistancia de transmisión: 30 metrosSoporte maestro-esclavo: esclavoTamaño del módulo: 26,7 * 13 * 1,7 mm (largo, ancho y alto)Versión compatible con Bluetooth: compatible con Bluetooth 3.0 SPP + BLE4.2Temperatura de soldadura SMT: 260℃Corriente de trabajo: 6,5 mACorriente de sueño profundo: 10uAPotencia de transmisión: 6 dB (máximo)Sensibilidad de recepción: -96 dBmRendimiento máximo SPP: 16K bytes/s (android, ventanas)Cuando se conecta con Android y una computadora compatible con Bluetooth, la velocidad de comunicación puede alcanzar los 16 k bytes por segundo y no se pierde paquetes (admite puerto serie para enviar y recibir datos continuamente)BLE: 4K bytes/s (android, IOS)La velocidad de comunicación cuando BLE está conectado con IOS o Android es 4K por segundo (admite el envío y la recepción continuos de datos a una velocidad de 38400 baudios, no se puede enviar continuamente una velocidad de baudios superior a 38400 y lleva tiempo en retrasarse en el medio)Descripción del pin:

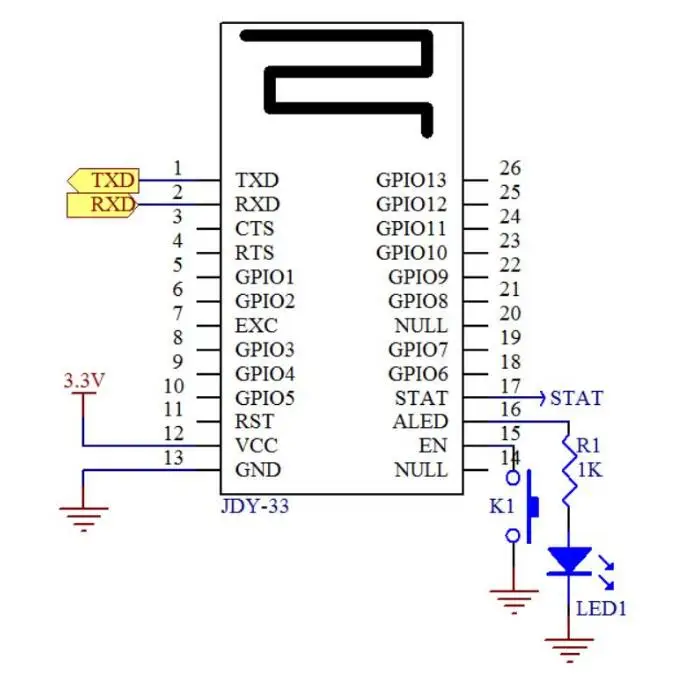

La aplicación general JDY-33 solo necesita conectar los 4 pines de VCC, GND, RXD, TXD, si se desconecta en el estado conectado, envíe AT + DISCO \ r \ n y necesita un sueño profundo en el estado desconectado para enviar AT + SLEEP \ r \ n, después de un sueño profundo, puede despertarse a través del borde descendente del pin EN o puede enviar datos a través del puerto serie para despertarse.Generalmente se recomienda utilizar el puerto serie para enviar el comando AT + VERSIÓN \ r \ n para despertarDescripción de la función del pin:TXD: pin de salida serie (nivel TTL)RXD: pin de entrada serie (nivel TTL)CTS: pin CTS de control de flujo en serieRTS: pin RTS de control de flujo del puerto serieGPIO1: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO2: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)EXC: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO3: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO4: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO5: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)RST: reinicio (activo bajo)VCC: fuente de alimentación (1,8-3,6 V)GND: tierraNULL:-EN: pin de entrada, utilizado para despertar desde el sueño (borde descendente válido)ALED: pin de estado de transmisión (flash no conectado, nivel alto de salida después de la conexión)STAT: pin de estado de conexión (nivel bajo no conectado, salida de alto nivel después de la conexión)GPIO6: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO7: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)NULL:-GPIO8: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO9: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO10: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO11: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO12: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)GPIO13: Sin función por defecto (se puede personalizar según el control IO de entrada y salida del cliente)Tamaño:
