Color
Número de modelo
Descripción

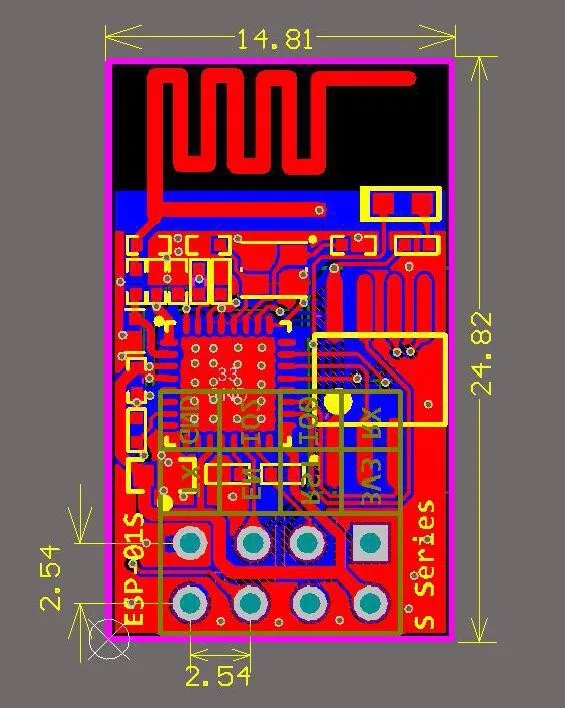

Parámetros:Estándar inalámbrico: 802.11 b/g/nRango de frecuencia: 2,4 GHz ~ 2,5 GHz (2400 M ~ 2483,5 M)Interfaz de datos: UART / HSPI / I2C / I2S / Contorl remoto IR / GPIO / PWMVoltaje de funcionamiento: 3,0 ~ 3,6 V (se sugiere 3,3 V)Corriente de trabajo: promedio 80 mATemperatura de funcionamiento: - 40 grados a 125 gradosTemperatura de almacenamiento: temperatura ambienteTamaño del paquete: 14,3 mm * 24,8 mm * 3 mmInterfaz externa: N/AModo de red inalámbrica: estación / softAP / SoftAP + estaciónMecanismos de seguridad: WPA/WPA2Tipo de cifrado: WEP / TKIP / AESActualización de firmware: grabación del puerto serie local, actualización de la nube, grabación de descarga del hostDesarrollo de software: admite el servidor personalizado del cliente, proporciona SDK al desarrollo secundario del clienteProtocolos de red: IPV4, TCP/UDP/HTTP/FTPConfiguración de usuario: conjunto de instrucciones AT +, servidor en la nube, aplicación Android/IOS

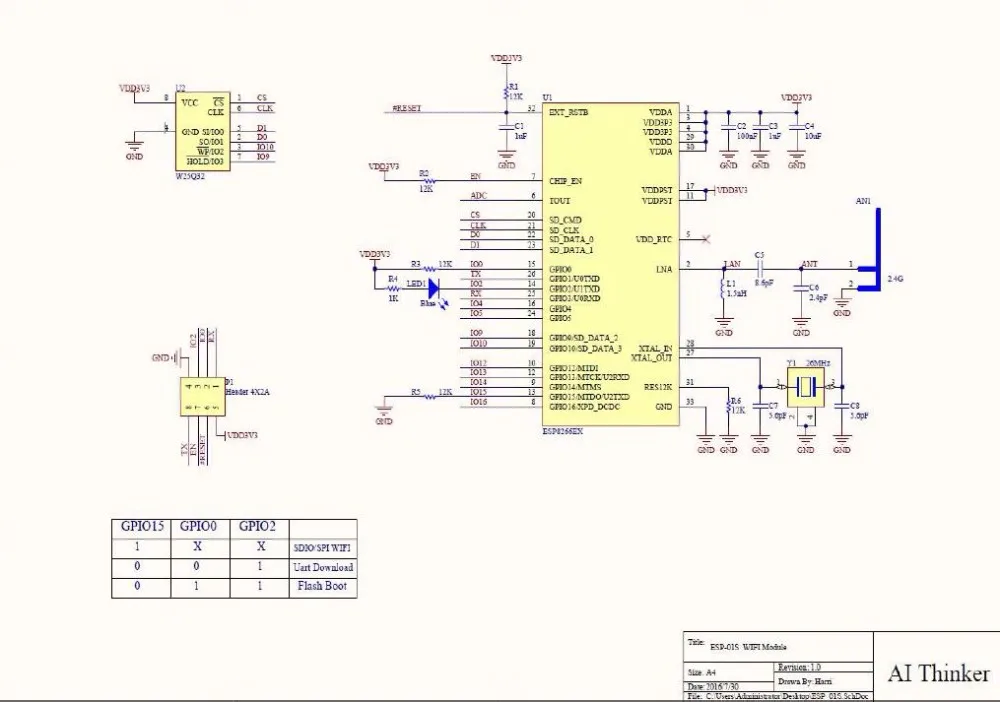

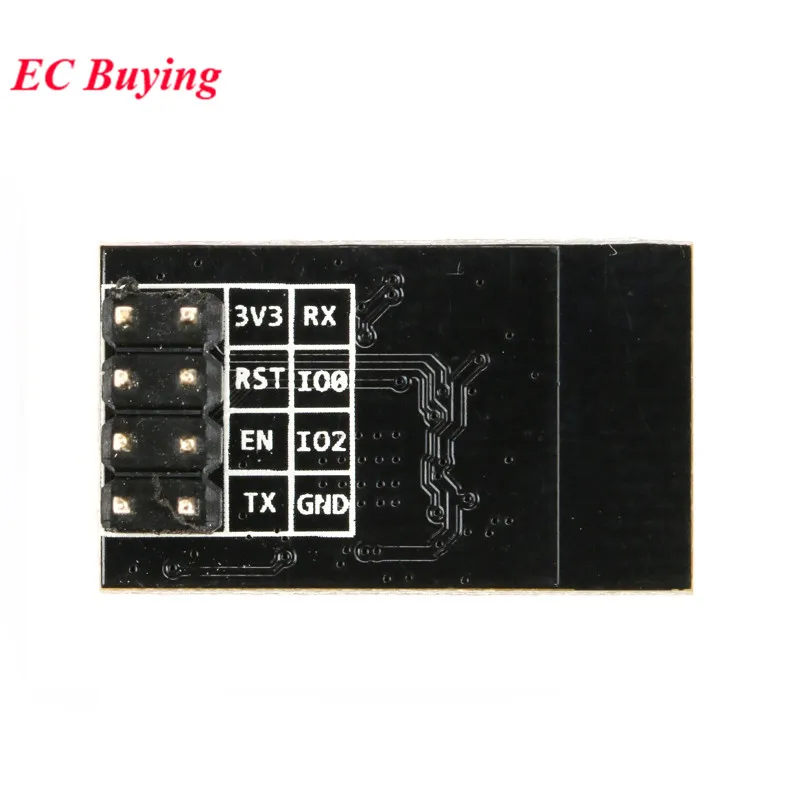

GND: GND
GPIO2: IO de uso general, pull-up interno
GPIO0: Selección del modo de funcionamiento: flotante: Flash Boot, modo de funcionamiento
Disputa: UART DownLoad, modo de descarga
RXD: puerto serie 0 extremo de datos RXD
VCC: 3,3 v, fuente de alimentación del módulo
RST: pin de reinicio externo, reinicio bajo, puede dejarse flotante o MCU externo
CH_PD: habilitar el chip, habilitar alto, desactivar el bajo nivel
TXD: puerto serie 0 extremo de datos TXD
Descripción:

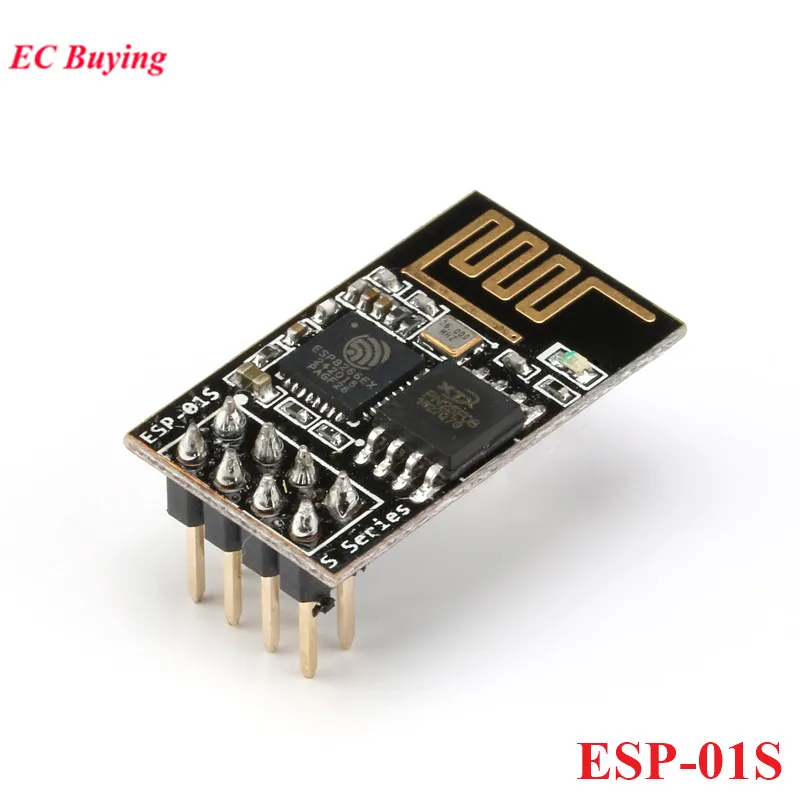

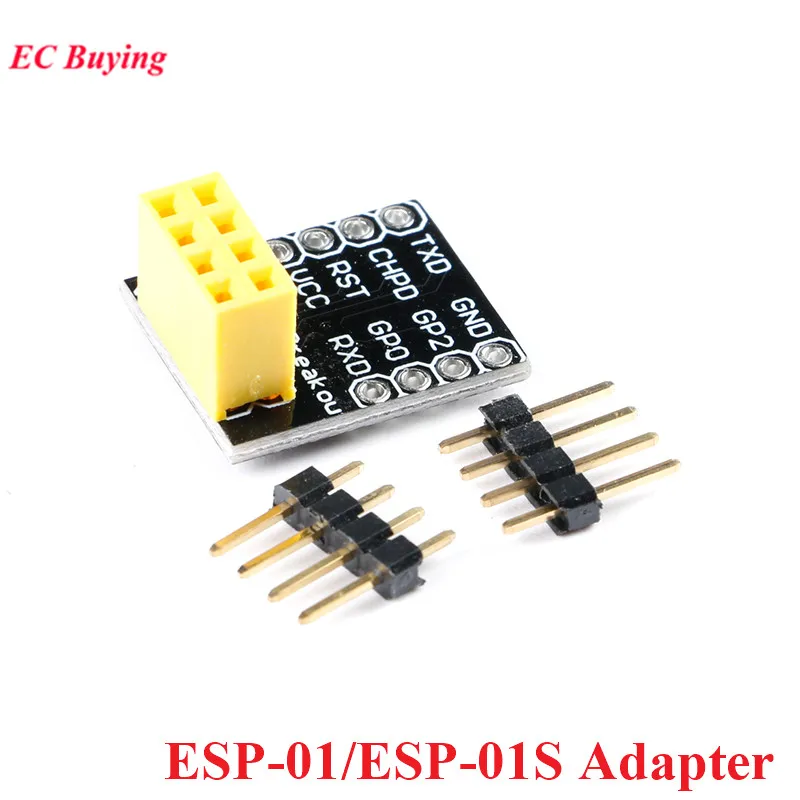

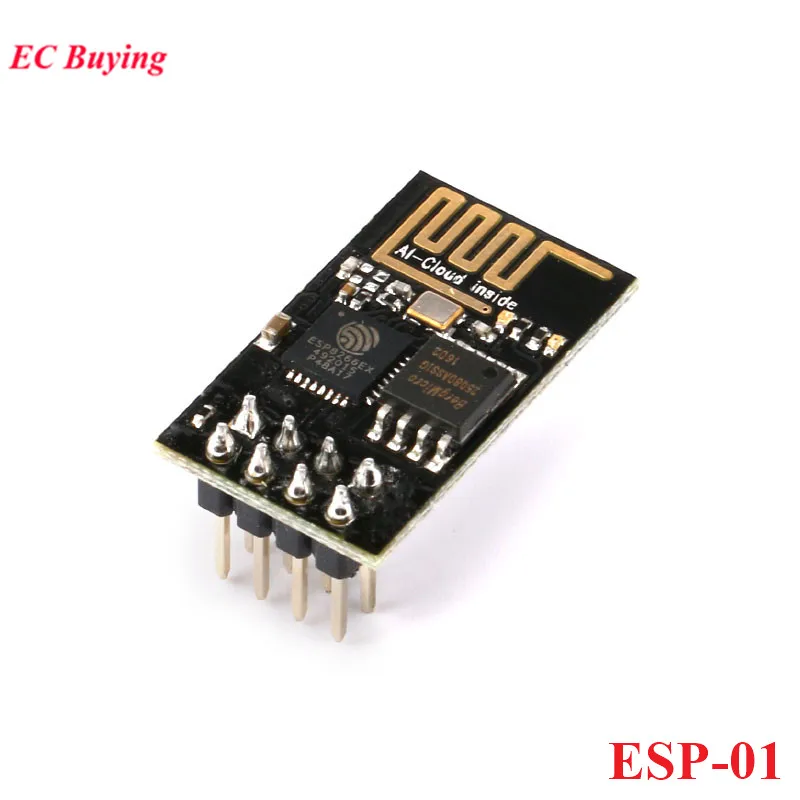

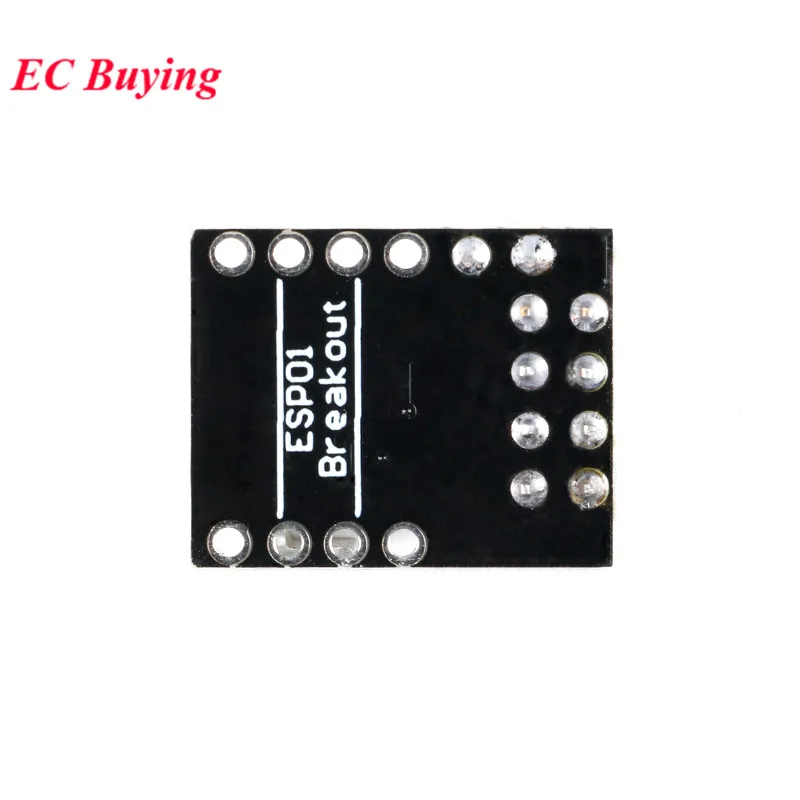

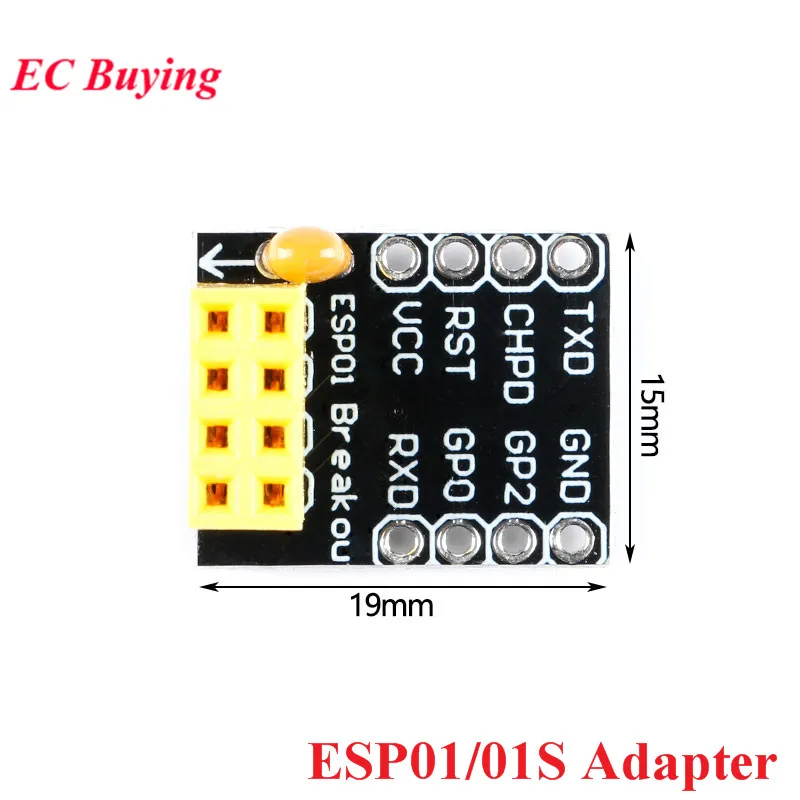

Este es un adaptador de placa de pruebas para el popular modelo ESP-01 del módulo transceptor serie a WiFi ESP8266.Como los arreglos de pines de ESP-01 no son compatibles con placas de pruebas ni están etiquetados, lo que hace que sea poco inconveniente para la creación rápida de prototipos. Este adaptador de placa de pruebas le ayudará a que la creación de prototipos con el módulo esp-01 sea mucho más fácil.Este breakout ofrece convenientemente una impresión de seda de brotación clara en la parte superior y se adaptará muy bien a su placa de pruebas preferida.agregamos un condensador de desacoplamiento de 0,1 μF para que el ESP-01 funcione siempre sin problemas y sin enganche.Conexión:Adaptador URATVCC de 3,3 VCH-PD de 3,3 VTX RXRX TXElija ambas velocidades en baudios NL CR 15200
Descripción general

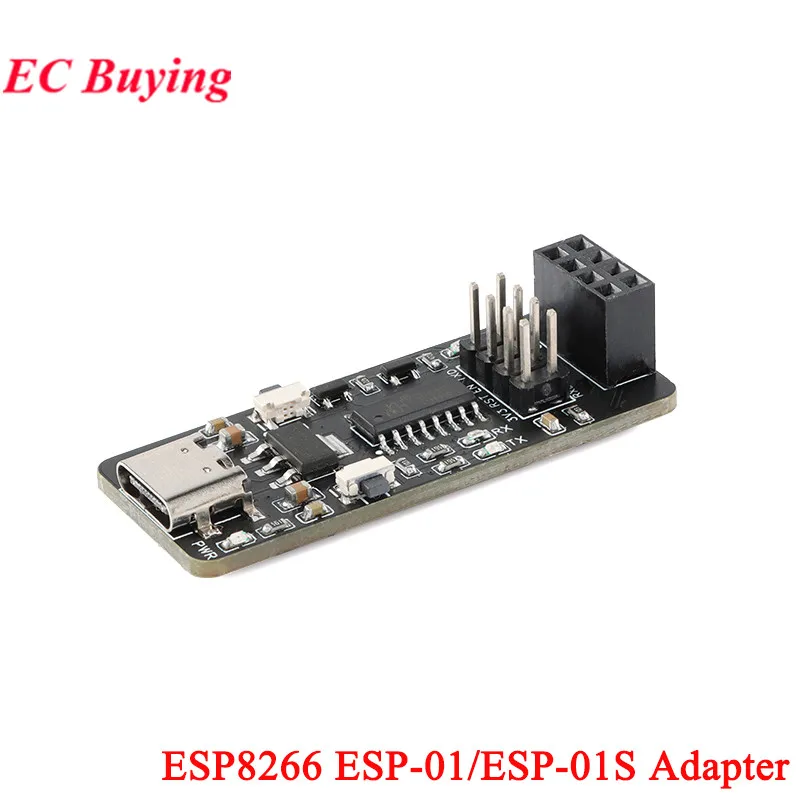

Este módulo se descarga como un módulo WIFI de puerto serie ESP-01/01S ESP8266 para quitar la placa inferior y evitar problemas de cableado.Simplemente inserte ESP-01/01S en la placa inferior y conecte la línea USB Type-C.La placa inferior conduce a todas las agujas del módulo ESP-01/01S y también está conectada a la línea guía externa.Cuando no inserta ESP-01/01S, también se puede utilizar como una herramienta serial USB normal a TTL de 3,3 V.
Instrucciones:
Antes de usar, instale la computadora para instalar el USB CH340 en el controlador serie TTL e identifique el puerto COM en la administración del dispositivo. El circuito de descarga automática está integrado en la placa inferior. Simplemente haga clic para descargar el software de descarga del programa y espere a que se descargue el programa. Al mismo tiempo, la placa inferior conduce al botón de reinicio EN y al botón de modo de descarga IO0. También puedes descargar la descarga manual. Al descargar el programa, simplemente presione y mantenga presionado el botón para no aflojarlo. Es equivalente al pin IO0. Luego ingrese al modo de descarga y luego haga clic en las opciones de descarga en el software de descarga. Después de esperar a que se descargue el programa, finalmente suelte el botón IO0, haga clic en restablecer y el programa de descarga podrá ejecutarse.
