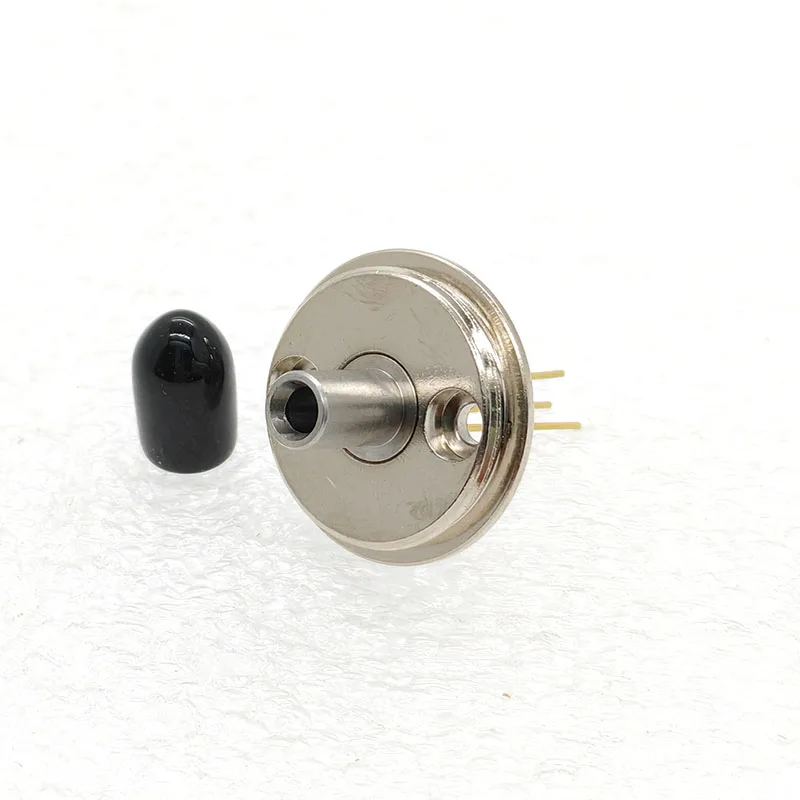

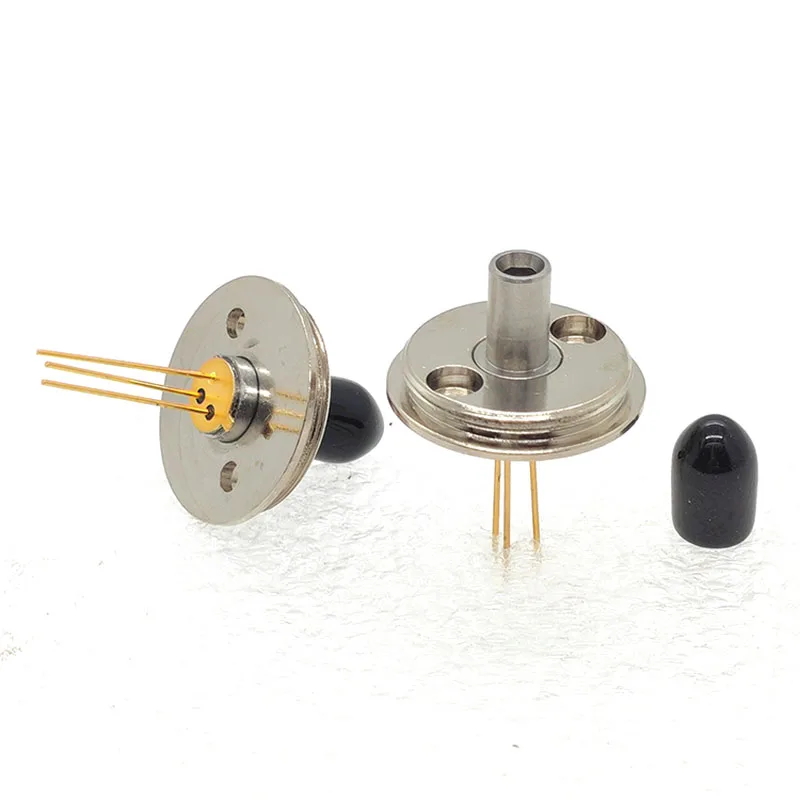

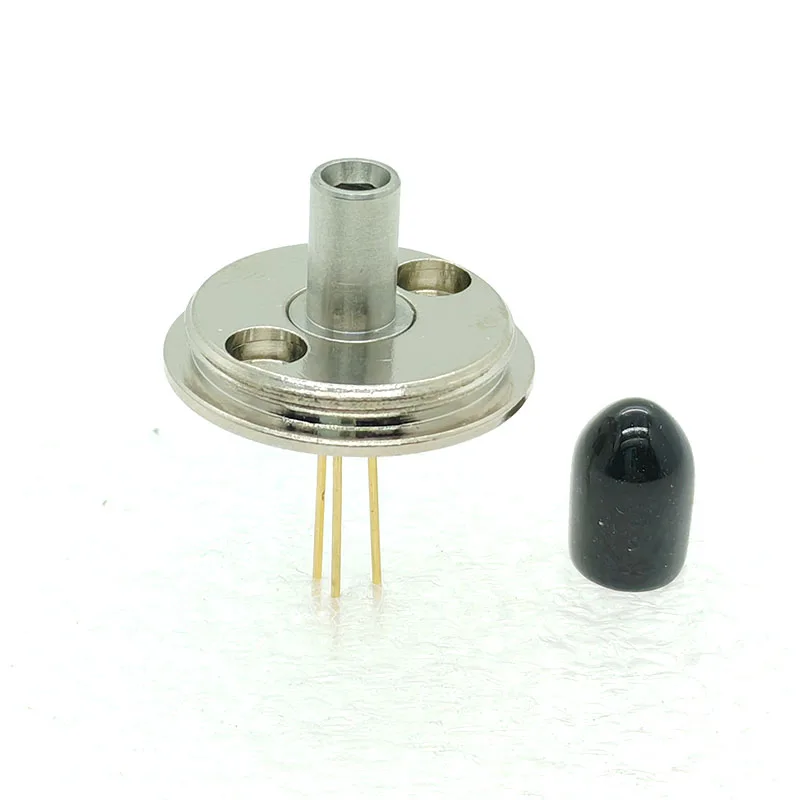

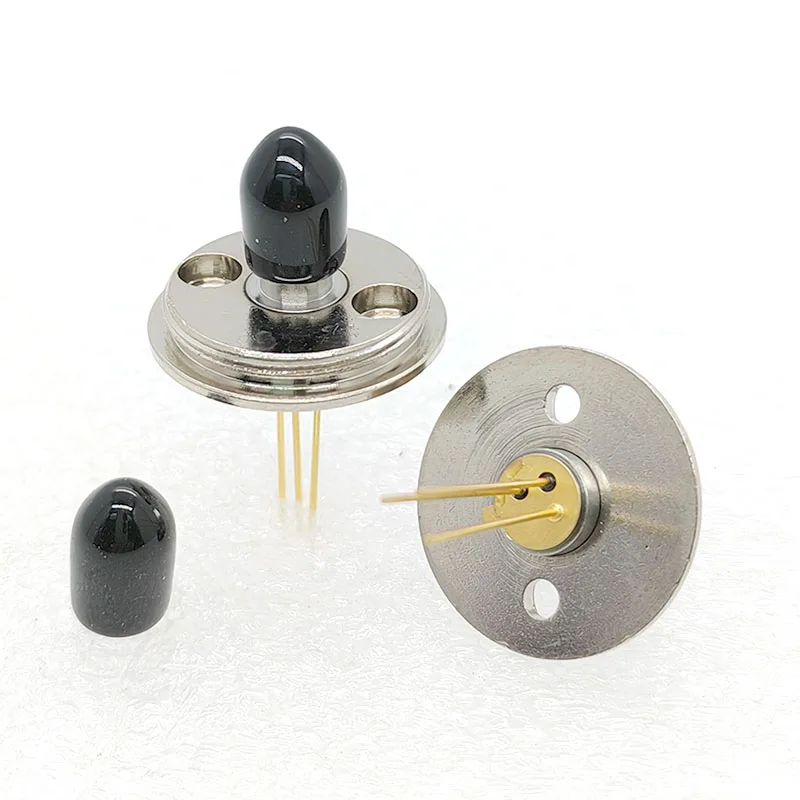

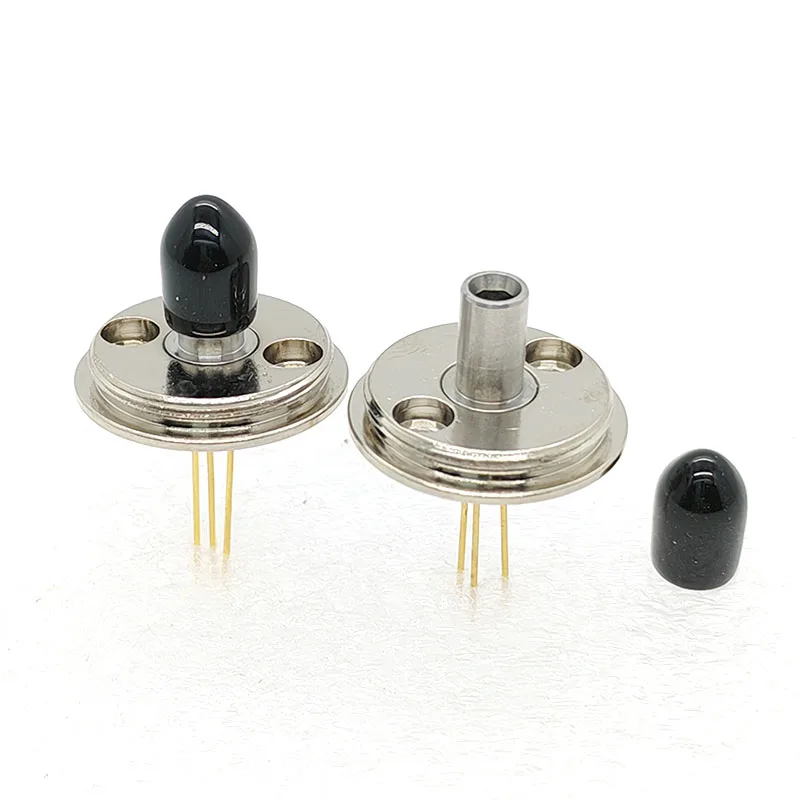

1 Uds YA305 PD PIN fotodector adaptador de prueba de fibra óptica conector 300um medidor de potencia óptica FC SC ST cabeza mejor precio al por mayor
Tipo de interfaz: FC SC ST

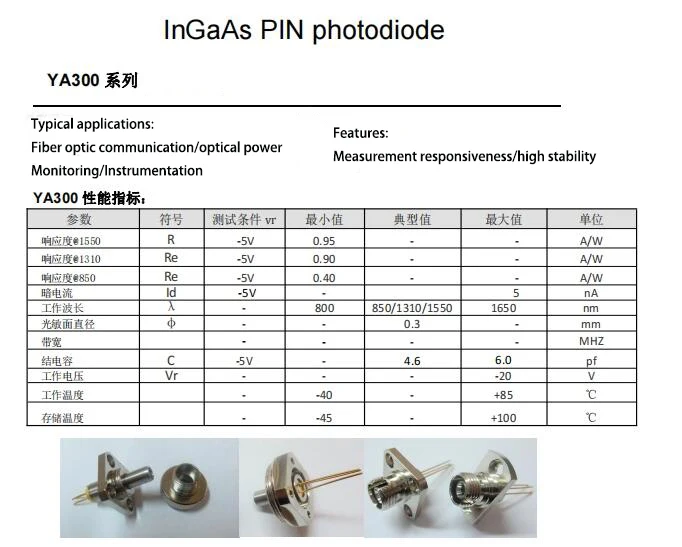

Aplicaciones típicas:
Comunicación de fibra óptica/potencia óptica
Monitoreo/Instrumentación
Características:
Reactividad de medición/alta estabilidad
Escenarios aplicables: dentro y fuera de la sala de cabezales de potencia óptica
Recordatorio amable:
Clientes que requieran detectores/lasers, realicen un pedido y dejen una nota indicando las especificaciones y modelos (diferentes modelos y precios).¡Espere a que cambions el precio antes de realizar el pago!
Pago directo, ¡solo se puede enviar el producto que hayas seleccionado!
¡Gracias por su comprensión y apoyo!
Puntos clave para seleccionar fotodetectores PINSelección del tamaño de la superficie fotosensible
Superficie fotosensible de 1 mm:Adecuado para aplicaciones de velocidad media a alta (que van desde 100 MHz a GHz), con baja corriente oscura pero altos requisitos de precisión de alineación puntual.

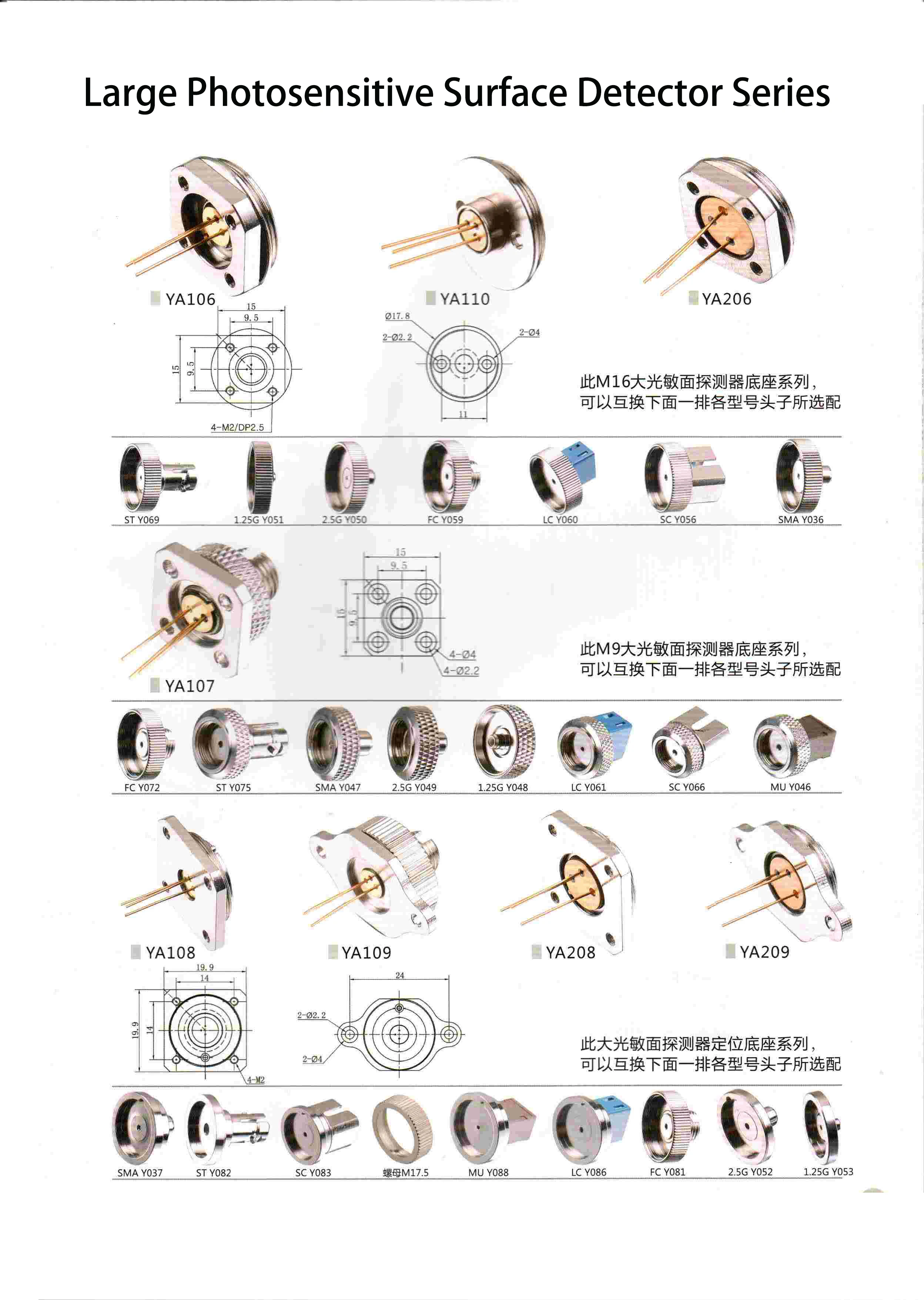

Superficie fotosensible de 2 mm:Adecuado para detectar señales de luz débil (como detección, monitoreo de energía con poca luz), con un ancho de banda relativamente bajo (generalmente inferior a 100 MHz), pero mejor tolerancia a fallas.
EquilibreVerificación de parámetros claveRango de respuesta de longitud de onda:Capacidad de respuesta (A/W):Corriente oscura:Ancho de banda/tiempo de subida:mientras que un detector de 2 mm es más adecuado para escenarios con una frecuencia ≤ 200 MHz.
Escenarios de aplicación sugeridosComunicación de fibra óptica:Detección optoelectrónica:Pruebas de laboratorio:2. Guía de selección del adaptador de fibra ópticaCoincidencia del tipo de interfaz
SC: La opción preferida para los centros de datos convencionales es un diseño enchufable, adecuado para cableado de alta densidad.
LC: Diseño a pequeña escala, módulos SFP de uso común, ahorra espacio.
FC: Se prefiere el bloqueo de roscas metálicas para entornos con vibración (como sitios industriales).
ST: El tipo de hebilla, que se está desafiando gradualmente, es más común en dispositivos antiguos.
Indicadores clave del adaptador.Pérdida de inserción:Pérdida de devolución:Material de la funda de cerámica: la cerámica de circonio de alta precisión puede reducir el desgaste a largo plazo.
Solución de conmutación híbrida
Adaptador tipo cruz (como FC-LC): Se recomienda utilizar un adaptador con lente colimadora preinstalada para evitar el reflejo de la cara final.
Compatibilidad multimodo/modo único: prohíba estrictamente la mezcla, ya que los diámetros de campo de modo incomparable pueden causar pérdidas graves.
3 、 Precauciones de integración del sistema
Optimización de la alineación de la trayectoria óptica
Cuando se utiliza un detector de 2 mm, se recomienda emparejarlo con fibra multimodo (62,5/125 μ m) para reducir la dificultad de alineación.
Se recomienda combinar el detector de 1 mm con fibra monomodo y requiere una alineación precisa mediante soportes de ajuste fino XYZ.
Limpieza del conector
Se deben utilizar bolígrafos profesionales de limpieza de fibra óptica (como Fujikura CCL-30) para manipular la cara final, especialmente los 8° pendiente del conector APC, que es propenso a acumular polvo.
diseño antiinterferencias
El gran detector de superficie sensible a la luz requiere una cubierta protectora para evitar interferencias de luz ambiental, y el diseño de PCB separa el analógico/digital.
