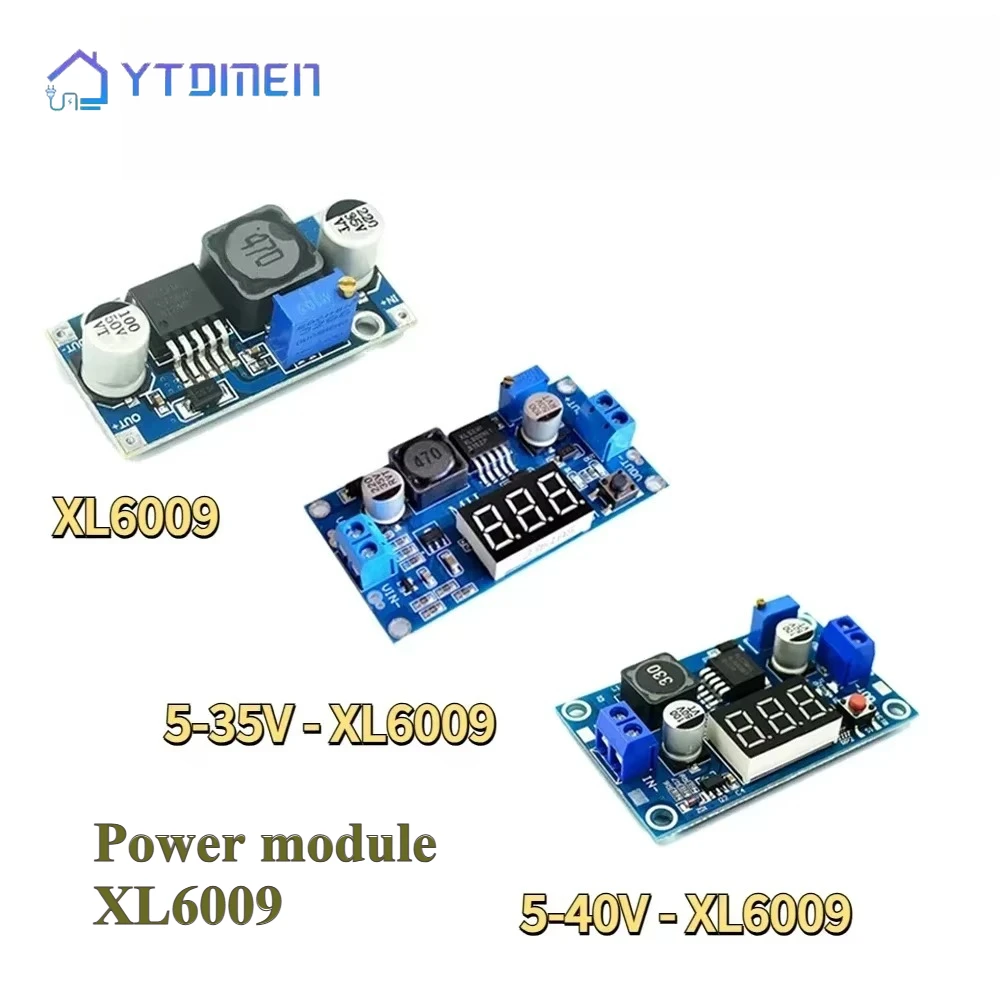

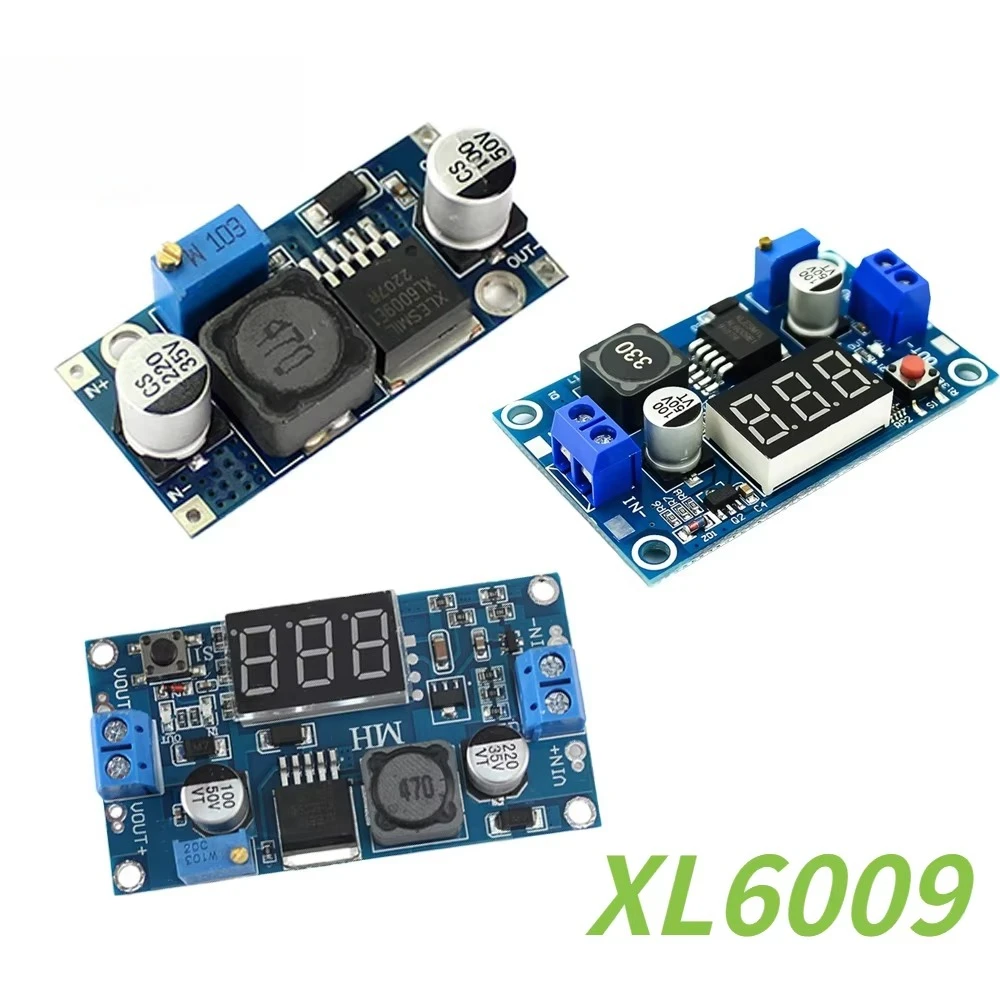

1 Uds XL6009 módulo de refuerzo con pantalla Digital de voltaje 4A DC-DC convertidor de módulo de fuente de alimentación de refuerzo 5-40V 5-35V salida ajustable

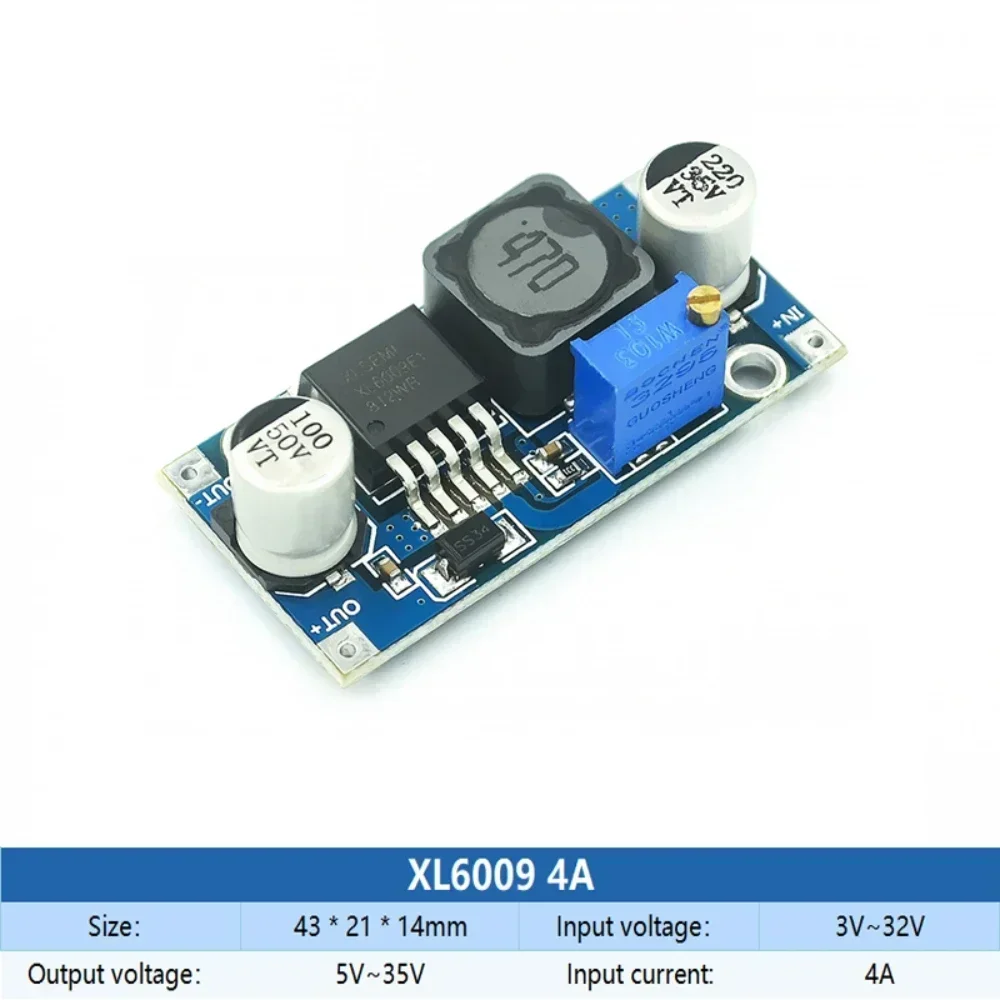

Módulo de refuerzo XL6009 Módulo de alimentación DC-DC
Características:
XTW6009 es un módulo de refuerzo de alto rendimiento (BOOST) con corriente de conmutación de 4A.Este módulo utiliza la tecnología de conmutación de alta frecuencia XL6009E1 de segunda generación como chip central, y su rendimiento supera con creces la tecnología LM257 de próxima generación.El módulo de refuerzo XL6009 tiene un menor costo y un mejor rendimiento, y el módulo LM2577 está a punto de desactivarse.
● Voltaje de entrada ultra amplio de 3 V ~ 32 V, el mejor rango de voltaje de trabajo es de 5 ~ 32 V;
● Voltaje de salida ultra amplio 5V~35V;
● Tubo de conmutación MOSFET de alta eficiencia 4A incorporado, para que la eficiencia pueda alcanzar el 94%; (La corriente LM2577 es solo 3A)
● Frecuencia de conmutación ultraalta de 400 KHz, puede utilizar condensadores de filtro de pequeña capacidad para lograr muy buenos resultados, con ondulación más pequeña y tamaño más pequeño.(La frecuencia LM2577 es de sólo 50 KHz)
Modelo
Módulo de refuerzo XTW6009
Naturaleza del módulo
Impulso no aislado (BOOST)
Método de rectificación
Rectificación asíncrona
Rango de entrada
3V ~ 32V
Rango de salida
5V ~ 35V
Corriente de entrada
4A (grande), sin carga 18mA (entrada de 5V, salida de 8V, sin carga inferior a 18mA.Cuanto mayor sea el voltaje, mayor será la corriente sin carga).
Eficiencia de conversión
94% (Cuanto mayor sea la diferencia de presión, menor será la eficiencia)
Nivel de encendido y apagado
400 KHz
Ondulación de salida
50 mV (cuanto mayor sea el voltaje, mayor será la corriente, mayor será la ondulación)
Hola Elena
±0.5%
Tasa de regulación de voltaje
±0.5%
Temperatura de funcionamiento
-40℃~ +85℃
Tamaño
43 mm * 21 mm * 14 mm (largo * ancho * alto)
IN+ entrada positiva IN- entrada negativa!
OUT+ salida positiva OUT- salida negativa
Referencia de muestra de comparación de pruebas:
Entrada 5V salida 12V 0,8A 9,6W
Entrada 7,4 V salida 12 V 1,5 A 18 W
Entrada 12V Salida 15V 2A 30W
Entrada 12V Salida 16V 2A 32W
Entrada 12V Salida 18V 1,6A 28,8W
Entrada 12V Salida 19V 1.5A 28,5W
Entrada 12V Salida 24V 1A 24W
Entrada Salida 3V 12V 0,4A 4,8W
Vin*Iin*eficiencia=Vout*Iout
Vin: voltaje de entrada
Iin: corriente de entrada
Vout: voltaje de salida
Iout: corriente de salida

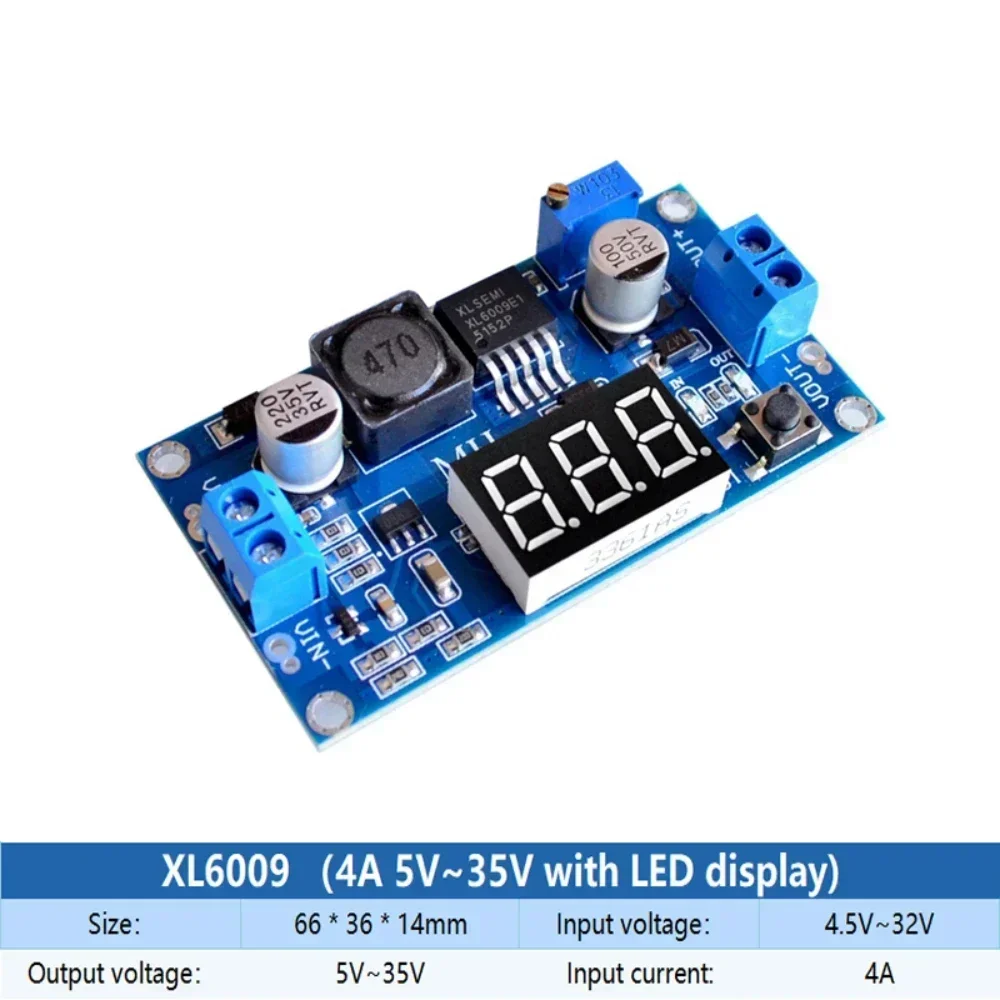

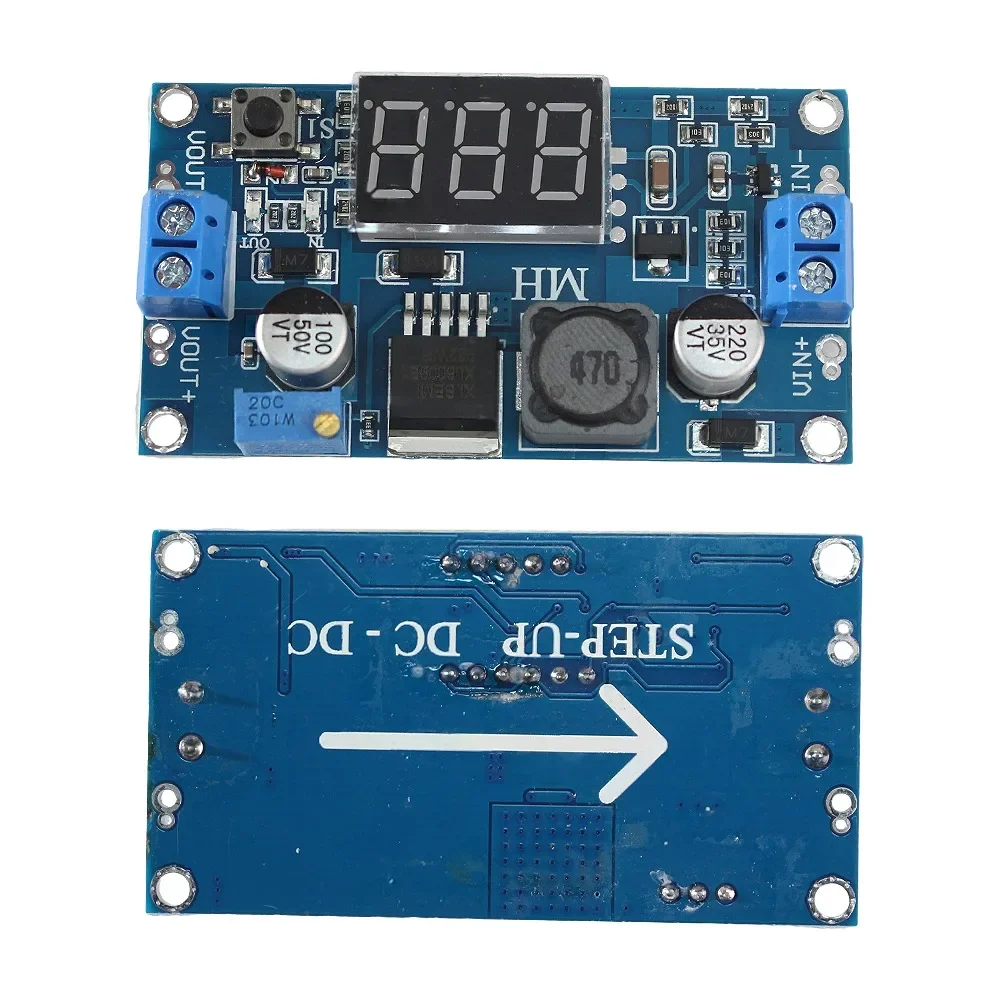

Módulo de refuerzo con pantalla LED XL6009 Módulo de alimentación DC-DC 4A
Voltaje de entrada:
4,5 V 32 V
El voltaje de salida:
5V~35V (ajustable)
Corriente de salida:
4A (máx.)
Eficiencia de conversión:
92% (más alto)
Ondulación de salida:
30 mV
Nivel de encendido y apagado:
400 KHz
Temperatura de funcionamiento:
-45°C +85°C
Tamaño del producto:
66*36*14MM
Características:
1.Con pantalla de voltímetro, error de voltímetro ±0,1 V, rango 5 ~ 35 V.(Nota: el voltaje de entrada es inferior a 4,5 V, el voltímetro integrado no funciona y no muestra)
2.Tamaño grande 5*5 toque el botón para cambiar el voltaje de entrada o salida de medición, y hay una luz indicadora para mostrar qué voltaje terminal se está midiendo.El primer arranque, el tubo digital predeterminado muestra el voltaje de entrada y el indicador de entrada IN está encendido; toque el botón, el tubo digital muestra el voltaje de salida y el indicador de salida OUT está encendido.Y mantenga la configuración, incluso después de apagar y volver a encender.
3.El voltímetro se puede apagar, presione y mantenga presionado el interruptor durante más de 1 segundo y menos de 4 segundos, y suéltelo para apagarlo.Después de apagar el voltímetro, simplemente presione brevemente el interruptor para encender el voltímetro.
4.Función de calibración de errores de medición de voltaje de entrada y salida, presione y mantenga presionado el interruptor durante más de 4 segundos y luego ingrese a la función de calibración de errores de medición de voltaje después de soltarlo.En este momento, la luz IN está encendida (terminal de entrada de calibración) y el tubo digital parpadea para mostrar el valor correcto (el parámetro de fábrica es 0.0), en este momento, presione brevemente el botón para cambiar este valor (el rango de valores es -0,5 a 0.5, la unidad es V), un número positivo significa calibración hacia arriba y un número negativo significa calibración hacia abajo.Después de ajustar el valor de calibración del extremo de entrada, presione y mantenga presionado el botón durante más de 2 segundos y luego suéltelo hasta la calibración de error del extremo de salida.En este momento, la luz OUT está encendida (calibrando el extremo de salida) y se muestra el valor de calibración del extremo de salida.El método de ajuste es el mismo que el del extremo de entrada.Después del valor de calibración del terminal de salida, presione y mantenga presionado el botón durante más de 2 segundos.Después de soltarlo, se guardará el valor establecido y el voltaje volverá a la visualización normal.El valor de calibración establecido entrará en vigor inmediatamente y no se perderá después de un corte de energía.(Con esta función, puede cumplir con sus requisitos de mayor precisión)
5.Con los terminales, es fácil de usar sin soldador y los puntos de conexión del cable de soldadura están reservados.
(El voltaje de entrada debe ser superior a 1 V mayor que el voltaje de salida)
6.La corriente de salida puede alcanzar hasta 3A, la corriente de trabajo recomendada es de aproximadamente 2A, si excede 2A, agregue un disipador de calor
7.Se adopta la frecuencia de oscilación interna de 400 KHz, que pertenece al regulador de voltaje de conmutación de segunda generación, con bajo consumo de energía y alta eficiencia.
Precauciones:
1.Cuando el consumo de energía supera los 20 W, se recomienda agregar disipadores de calor para mejorar la disipación del calor;
2.Algunos clientes informan que el voltaje de salida del módulo no se puede ajustar y siempre es igual al voltaje de entrada.Cuando encuentre este tipo de problema, gire el potenciómetro en sentido antihorario durante más de 10 vueltas y luego use el módulo para ajustar el voltaje normalmente.
Aplicaciones:
Este módulo se puede utilizar en el campo de refuerzo donde el voltaje de salida es mayor que el voltaje de entrada, como baterías, transformadores de potencia, fuentes de alimentación reguladas ajustables de bricolaje, fuentes de alimentación para portátiles de automóviles de 24 V, reductores de equipos industriales, de 9 a 12 V, 12 V a 18 V, 18 V a 24 V, etc.

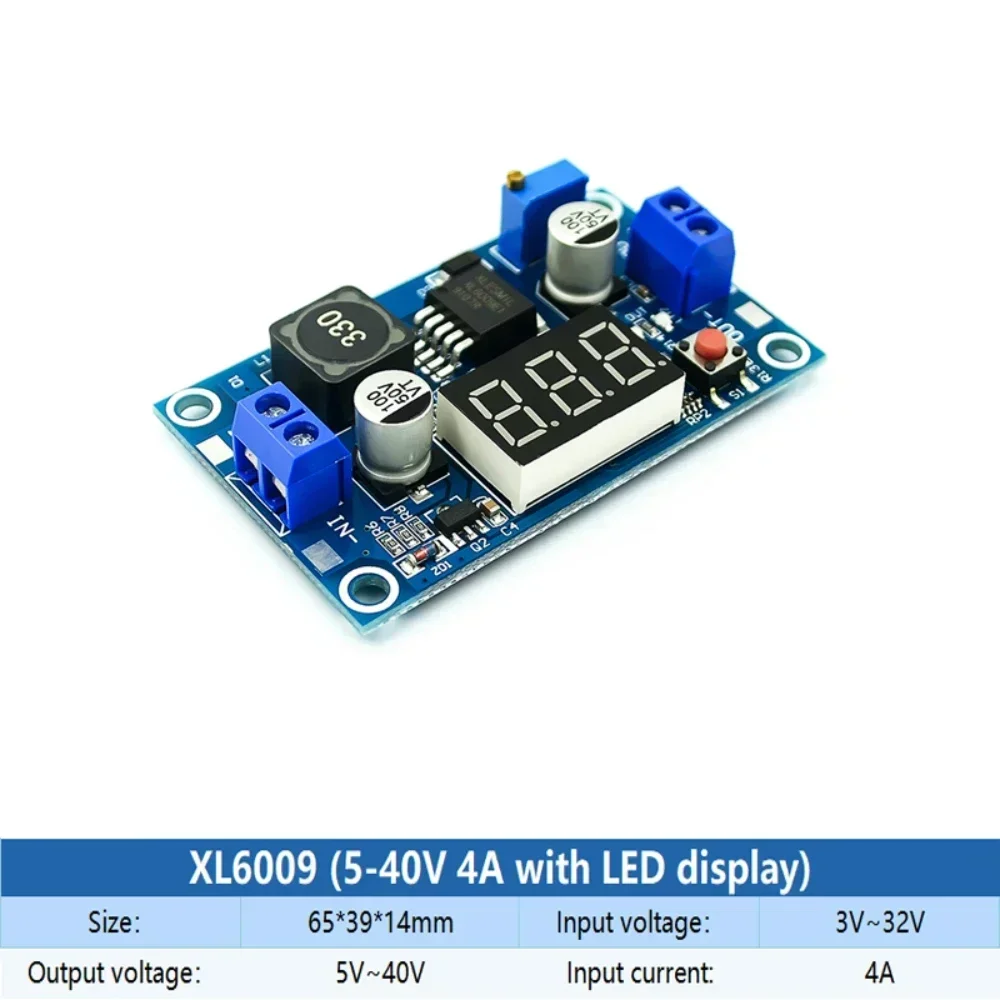

Módulo de refuerzo con pantalla LED XL6009 Módulo de alimentación DC-DC 4A
Ventajas de la versión mejorada:
Utilizando la referencia interna de alta precisión y la resistencia de muestreo del divisor de voltaje de una milésima de baja deriva de temperatura, el software realiza procesamientos de filtrado múltiples para mejorar en gran medida la precisión del voltaje de adquisición.
Descripción de la función del botón:
Cada vez que se presiona el botón, el voltaje que se muestra en el tubo digital cambia entre los voltajes de entrada y salida.Al mismo tiempo, también se cambian el LED de entrada y el LED indicador de salida en la placa.
Mantenga presionado el botón durante 2 segundos para apagar el tubo digital.
Descripción del parámetro:
● Voltaje de entrada ultra amplio 3 V ~ 32 V (el impulso inferior a 5 V funciona normalmente, pero el tubo digital no funciona), el rango de voltaje de funcionamiento es de 5 ~ 32 V;
● Voltaje de salida de refuerzo ultra amplio 5 V ~ 40 V;
● Conmutador MOSFET de alta eficiencia 4A incorporado, que hace que la eficiencia sea de hasta un 94%; (La corriente LM2577 es solo 3A)
● La frecuencia de conmutación ultraalta es de 400 KHz, lo que puede lograr muy buenos resultados con condensadores de filtro de pequeña capacidad, con ondulación más pequeña y volumen más pequeño.(La frecuencia LM2577 es de sólo 50 KHz)
● Con indicador de visualización de entrada e indicador de visualización de salida, el indicador IN se enciende cuando el tubo digital muestra el voltaje de entrada y el indicador OUT se enciende cuando el tubo digital muestra el voltaje de salida.
Instrucciones de cableado:
IN+: Entrada positiva
IN-: polo negativo de entrada
OUT+: salida positiva
OUT-: polo negativo de salida
otras instrucciones:
El XL6009 es un módulo de refuerzo (BOOST) de alto rendimiento con corriente de conmutación de 4A.El módulo utiliza la tecnología de conmutación de alta frecuencia XL6009E1 de segunda generación como chip central, y su rendimiento supera con creces al LM2577 de la tecnología de primera generación.El módulo de refuerzo XL6009 tiene menor costo y mayor rendimiento, y el módulo LM2577 está a punto de desactivarse.
●Con los terminales, es fácil de usar sin soldador y los puntos de conexión de los cables de soldadura están reservados.
●Con protección contra sobrecalentamiento y protección contra cortocircuitos.
●Tamaño 65*39*14mm
●Peso 24g
parámetro técnico:
Naturaleza del módulo: impulso no aislado (BOOST)
Método de rectificación: rectificación asíncrona
Corriente de entrada: 4A (), sin carga 18mA (entrada de 5V, salida de 8V, sin carga inferior a 18mA.Cuanto mayor sea el voltaje, mayor será la corriente sin carga).
Eficiencia de conversión: 94% (cuanto mayor sea la diferencia de presión, menor será la eficiencia)
Frecuencia de conmutación: 400 KHz
Ondulación de salida: 50 mV (cuanto mayor sea el voltaje, mayor será la corriente, mayor será la ondulación)
Regulación de carga: ±0,5%
Tasa de regulación de voltaje: ±0,5%
Temperatura de trabajo: -40℃~ +85℃
Tamaño: 65 mm * 39 mm * 14 mm
Referencia de muestra de comparación de pruebas:
Entrada 5V Salida 12V 0,8A 9,6W
Entrada 7,4 V Salida 12 V 1,5 A 18 W
Entrada 12V Salida 15V 2A 30W
Entrada 12V Salida 16V 2A 32W
Entrada 12V Salida 18V 1,6A 28,8W
Entrada 12V Salida 19V 1,5A 28,5W
Entrada 12V Salida 24V 1A 24W
Entrada 3V Salida 12V 0,4A 4,8W
Rango de aplicación:
Este módulo se puede utilizar en el campo de refuerzo donde el voltaje de salida es mayor que el voltaje de entrada, como baterías, transformadores de potencia, fuentes de alimentación reguladas ajustables de bricolaje, fuentes de alimentación para portátiles de automóviles de 24 V, reductores de equipos industriales, de 9 a 12 V, 12 V a 18 V, 18 V a 24 V, etc.
