Descripción

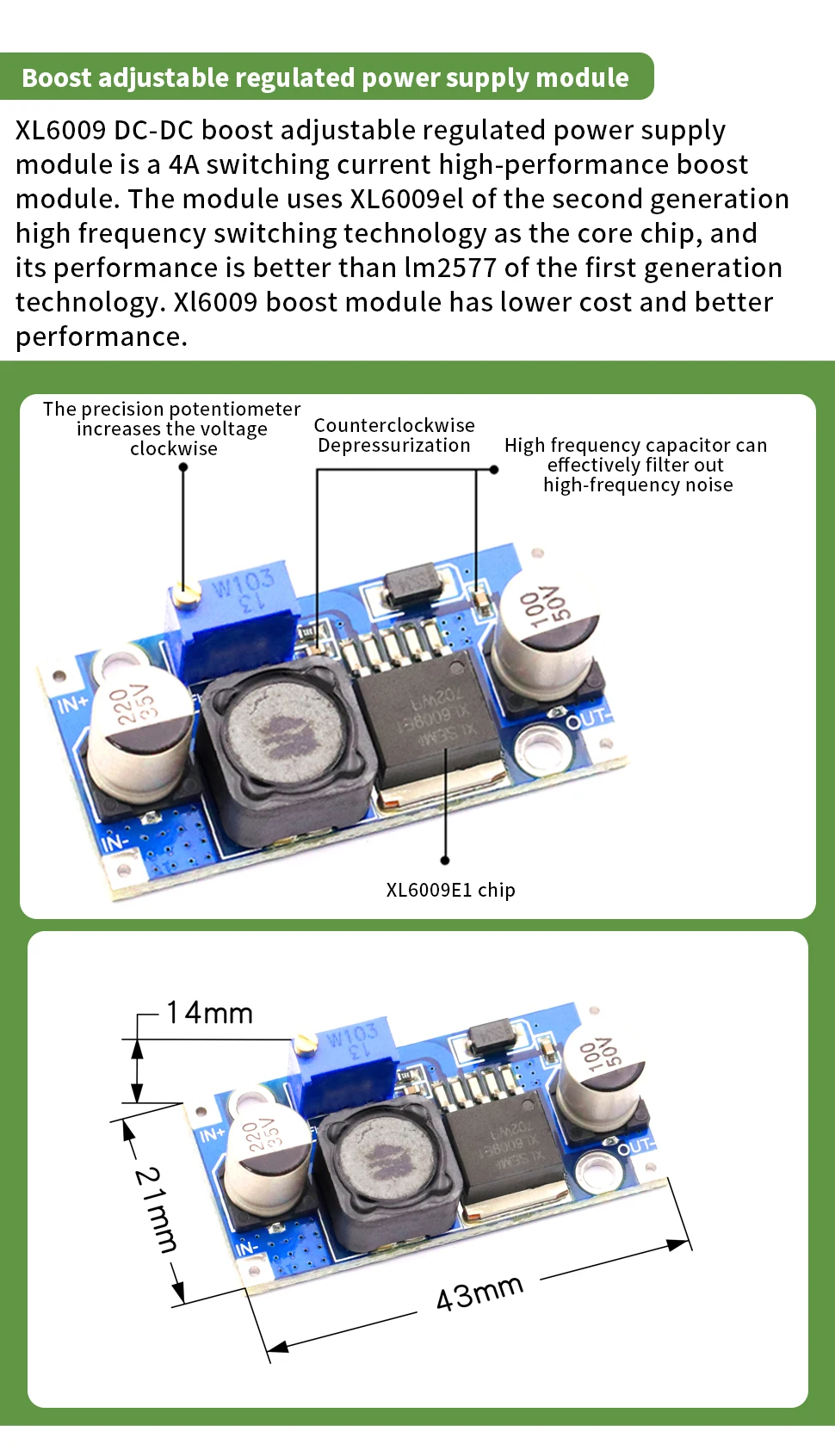

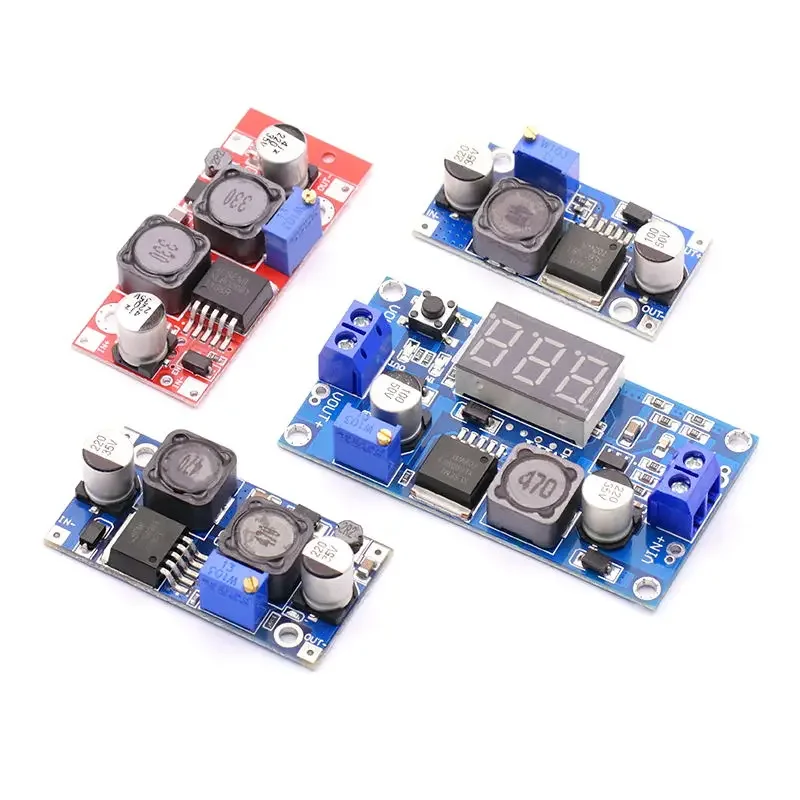

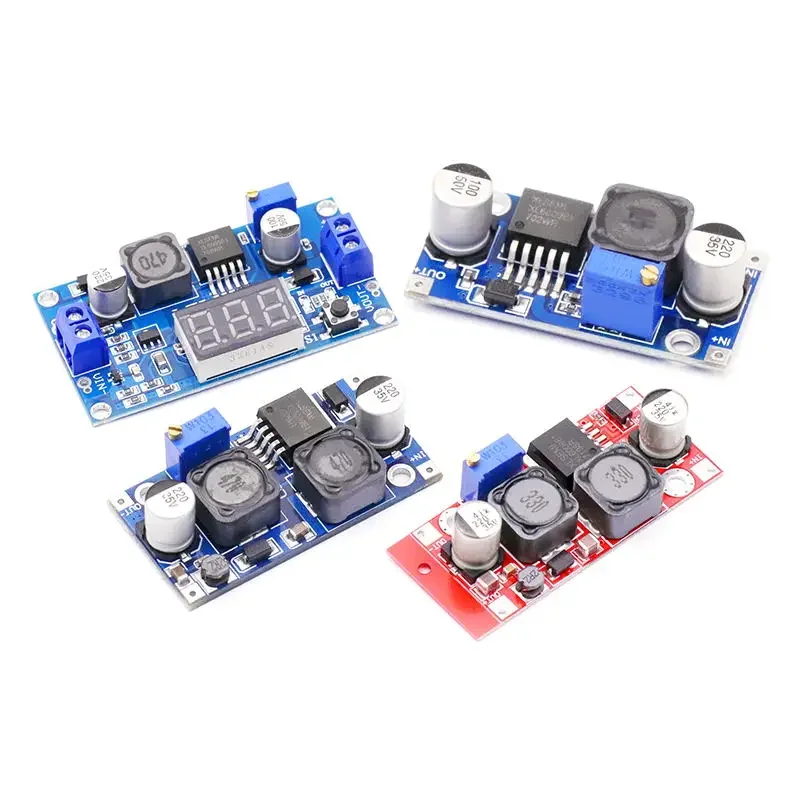

El módulo de fuente de alimentación regulada ajustable Xl6009 DC-DC boost es un módulo boost de alto rendimiento de corriente de conmutación 4A.
El módulo utiliza xl6009el de la tecnología de conmutación de alta frecuencia de segunda generación como chip central, y su
El rendimiento es mejor que el lm2577 de la tecnología de primera generación.El módulo de refuerzo Xl6009 tiene menor costo y mejor rendimiento.
·El amplio voltaje de entrada es 3V ~ 32V y el mejor rango de voltaje de funcionamiento es 5 ~ 32V
·Ancho voltaje de salida: 5V ~ 35V
·Cesta interior 4A tubo de conmutación MOSFET de alta eficiencia, para que la eficiencia pueda ser tan
hasta el 94%; (corriente lm2577 sólo 3a)
·Con una alta frecuencia de conmutación de 400 kHz, el condensador de filtro con pequeña capacidad en
el día puede lograr muy buenos resultados, con una ondulación más pequeña y un volumen más pequeño (la frecuencia lm2577 es de solo 50 KHz)

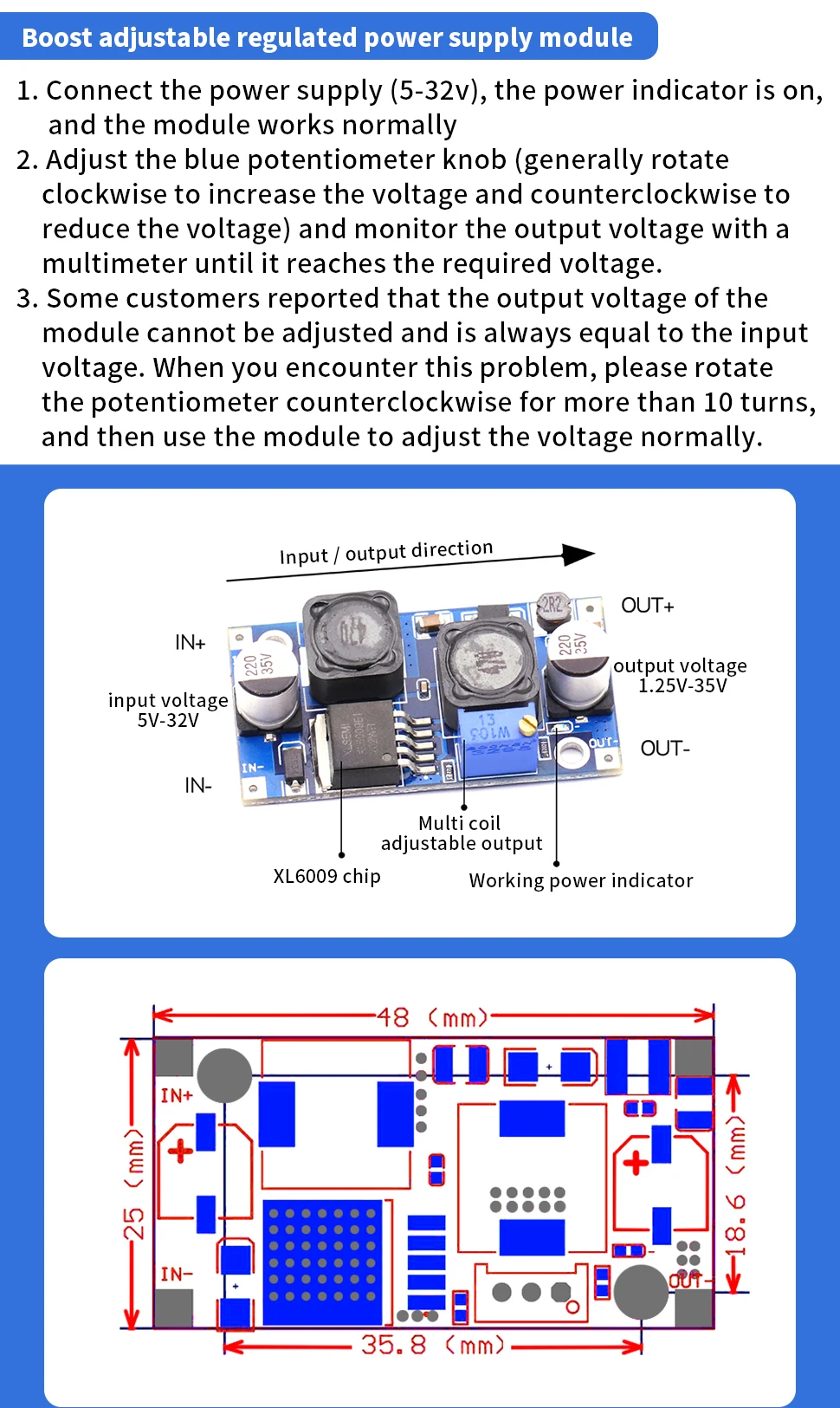

1.Conecte la fuente de alimentación (5-32v), el indicador de alimentación está encendido y el módulo funciona normalmente
2.Ajuste la perilla del potenciómetro azul (generalmente gire en el sentido de las agujas del reloj para aumentar el voltaje y
en sentido antihorario para reducir el voltaje) y controlar el voltaje de salida con un multímetro hasta
alcanza el voltaje requerido.
3.Algunos clientes informaron que el voltaje de salida del módulo no se puede ajustar y es
Siempre igual al voltaje de entrada.Cuando encuentre este problema, gire el potenciómetro.
en sentido antihorario durante más de 10 vueltas y luego use el módulo para ajustar el voltaje normalmente.
1.Cuando el voltímetro integrado piense sobre el voltaje de salida, mantenga presionado el botón derecho durante 2 segundos y suéltelo.
El voltímetro y el indicador de voltaje de salida "out" parpadean sincrónicamente.En este momento, ingresa al ajuste del voltaje de salida.
modo; Del mismo modo, cuando el voltímetro muestre el voltaje de entrada, mantenga presionado el botón derecho durante 2 segundos y suéltelo.
El voltímetro y el indicador de voltaje de entrada "in" parpadean sincrónicamente.En este momento, ingrese al modo de ajuste de voltaje de entrada;
2.Toque el botón derecho para aumentar el voltaje en una unidad y toque el botón izquierdo para disminuir el voltaje en una unidad;
Debido a que el valor de voltaje de una unidad es inferior a 0,1 V, debe presionarlo continuamente de 1 a 5 veces para ver que el voltímetro
ha cambiado en 0,1 V.El número específico de pulsaciones de teclas consecutivas depende del voltaje actual mostrado.
Cuanto mayor sea, menos veces para presionar;
3.Una vez completado el ajuste de voltaje, presione y mantenga presionada la tecla derecha durante 2 segundos y suéltelo.En este momento, puedes
salga del modo de calibración de voltaje y todas las configuraciones de parámetros se apagarán y guardarán automáticamente.
Nota: de esta manera, solo necesita calibrar una vez para obtener un valor de voltaje preciso en todo el rango de voltaje.Esta función es
Diseñado para cumplir con sus requisitos de mayor precisión y puede usarse de forma segura.
1.Conecte la fuente de alimentación (5-32v), el indicador de alimentación está encendido y el módulo funciona normalmente
2.Ajuste la perilla del potenciómetro azul (generalmente gire en el sentido de las agujas del reloj para aumentar el voltaje y
en sentido antihorario para reducir el voltaje) y controlar el voltaje de salida con un multímetro hasta
alcanza el voltaje requerido.
3.Algunos clientes informaron que el voltaje de salida del módulo no se puede ajustar y es
Siempre igual al voltaje de entrada.Cuando encuentre este problema, gire el potenciómetro.
en sentido antihorario durante más de 10 vueltas y luego use el módulo para ajustar el voltaje normalmente.

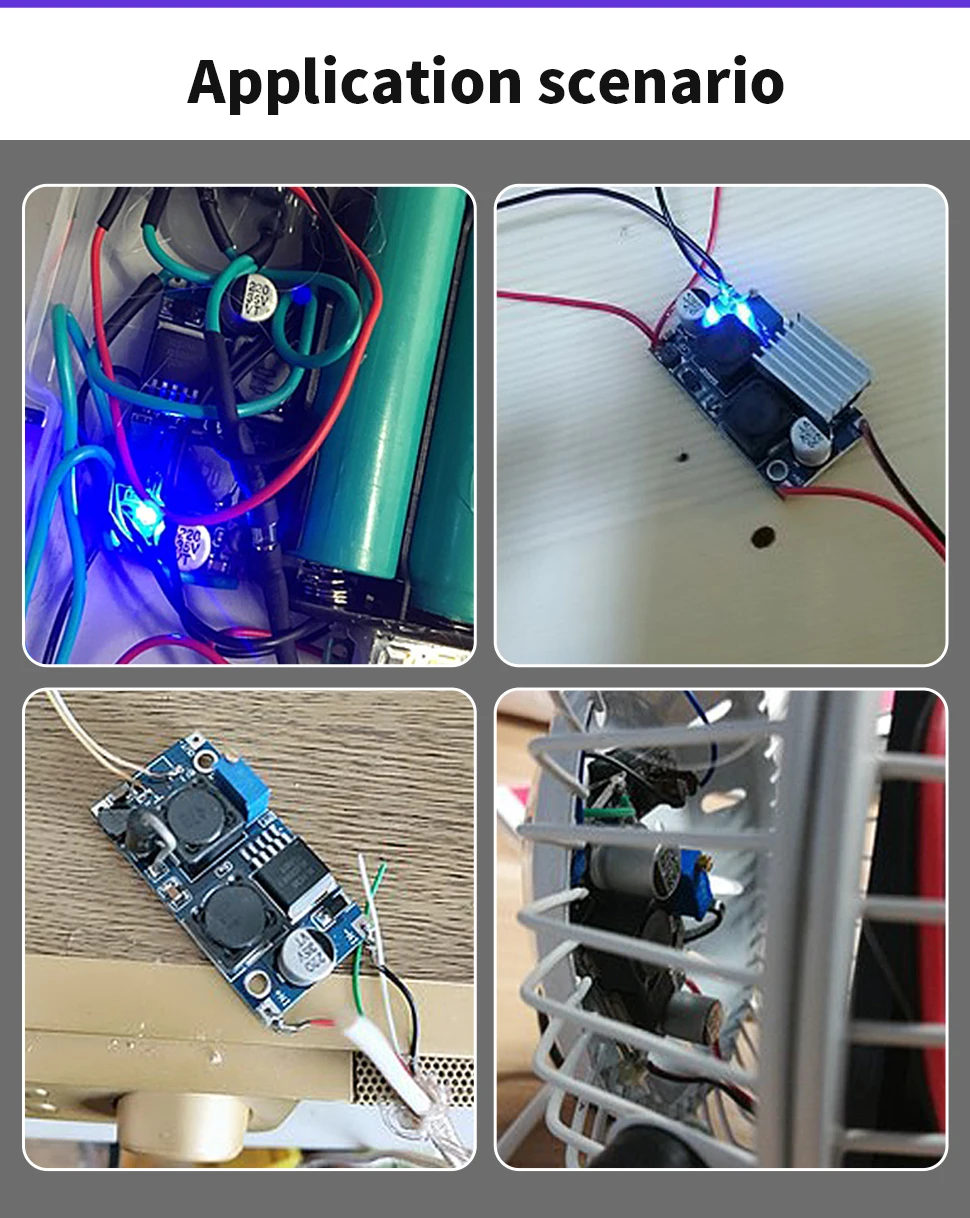

1.Para la fuente de alimentación regulada del vehículo, solo necesita conectar el extremo de entrada de
Este módulo para el encendedor del automóvil como fuente de alimentación, puede ajustar el potenciómetro,
y el voltaje de salida se puede ajustar arbitrariamente a 1,25-30 V, para suministrar energía a su
Teléfono móvil, MP3, MP4, carga PSP y muchos otros equipos, lo cual es muy simple y conveniente.
2.Suministre energía a equipos electrónicos.Cuando el equipo necesita una fuente de alimentación de 3-35 V
y la mano corresponde a la fuente de alimentación de voltaje, este módulo puede ajustar fácilmente el voltaje
al voltaje requerido para resolver el problema.
3.Para la prueba de voltaje de funcionamiento del sistema, este módulo se puede utilizar para depurar varios sistemas de prueba de voltaje.
Rangos de voltaje de trabajo durante el proyecto, lo cual es muy fácil y conveniente.
4.Aplicaciones de inestabilidad de voltaje como estabilización de voltaje de vehículos, energía solar fotovoltaica
generación y generación de energía eólica.
Para un funcionamiento prolongado, se recomienda utilizar la corriente dentro de 2,5 A y agregar un disipador de calor (salida superior a 10 W);
Dado que es un módulo de refuerzo, para garantizar una salida estable, mantenga la diferencia de presión por encima de 1,5 V pequeña.
