Descripción
Características:
1.Alta precisión
2.Fácil de operar
3.Amplia gama de aplicaciones
4. Tamaño compacto
5.Fácil de usar
Parámetro:
Uso del producto:
1.Muestreo de datos de pulso del medidor de electricidad
2.Máquina de fax Detección de papel trituradora de papel
3.Detección de obstáculos
4.Detección de líneas en blanco y negro
Introducción del producto:

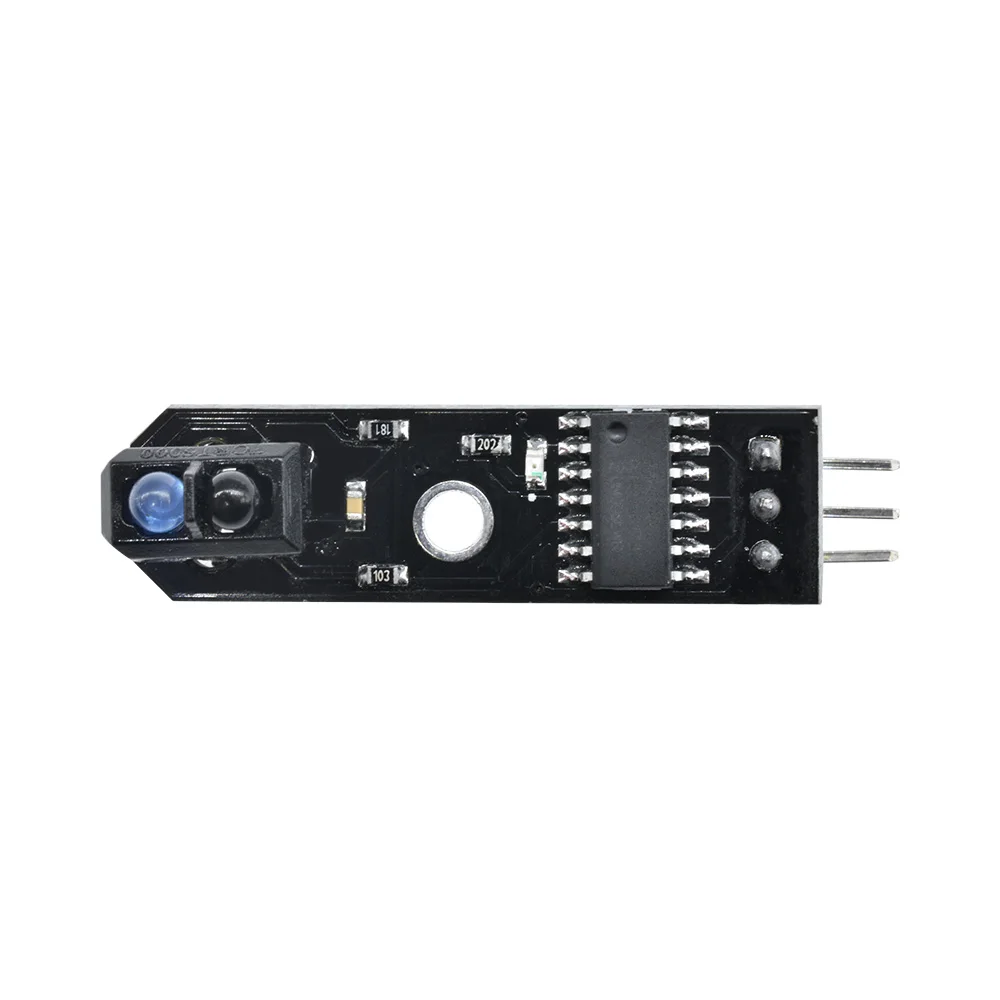

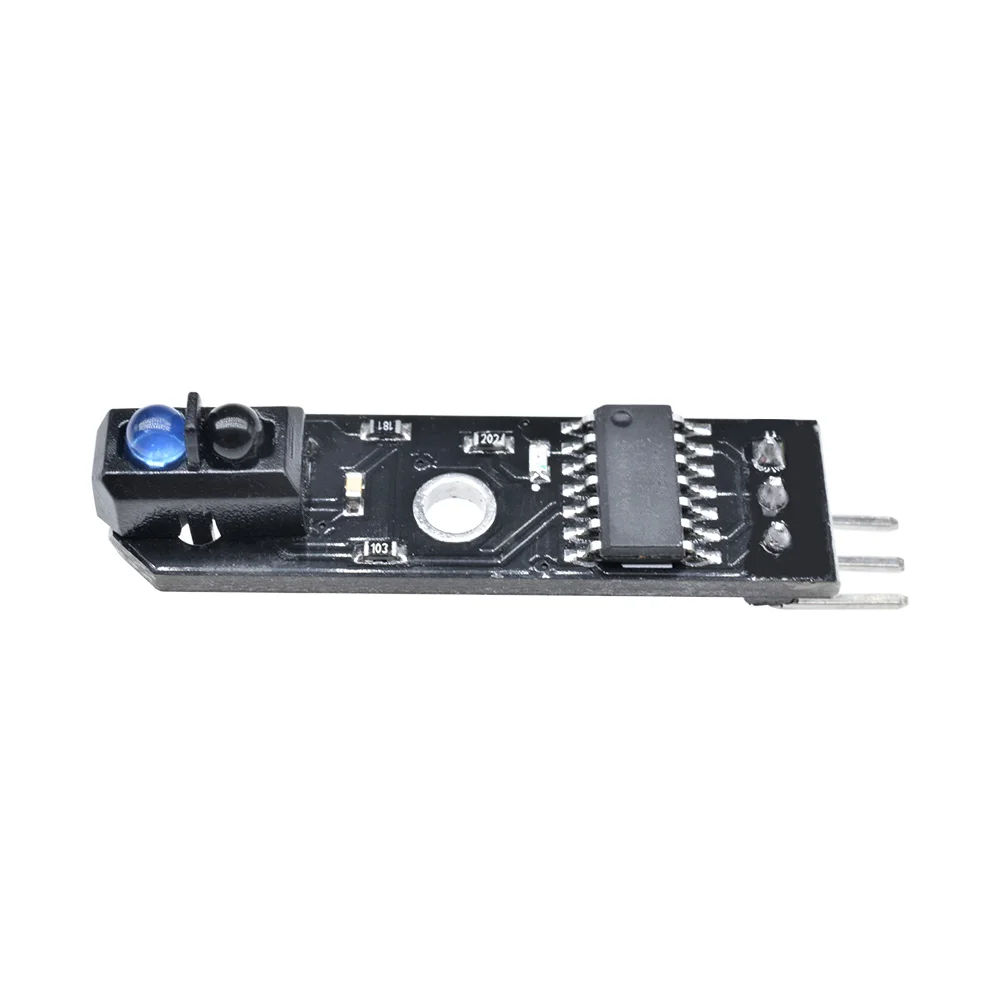

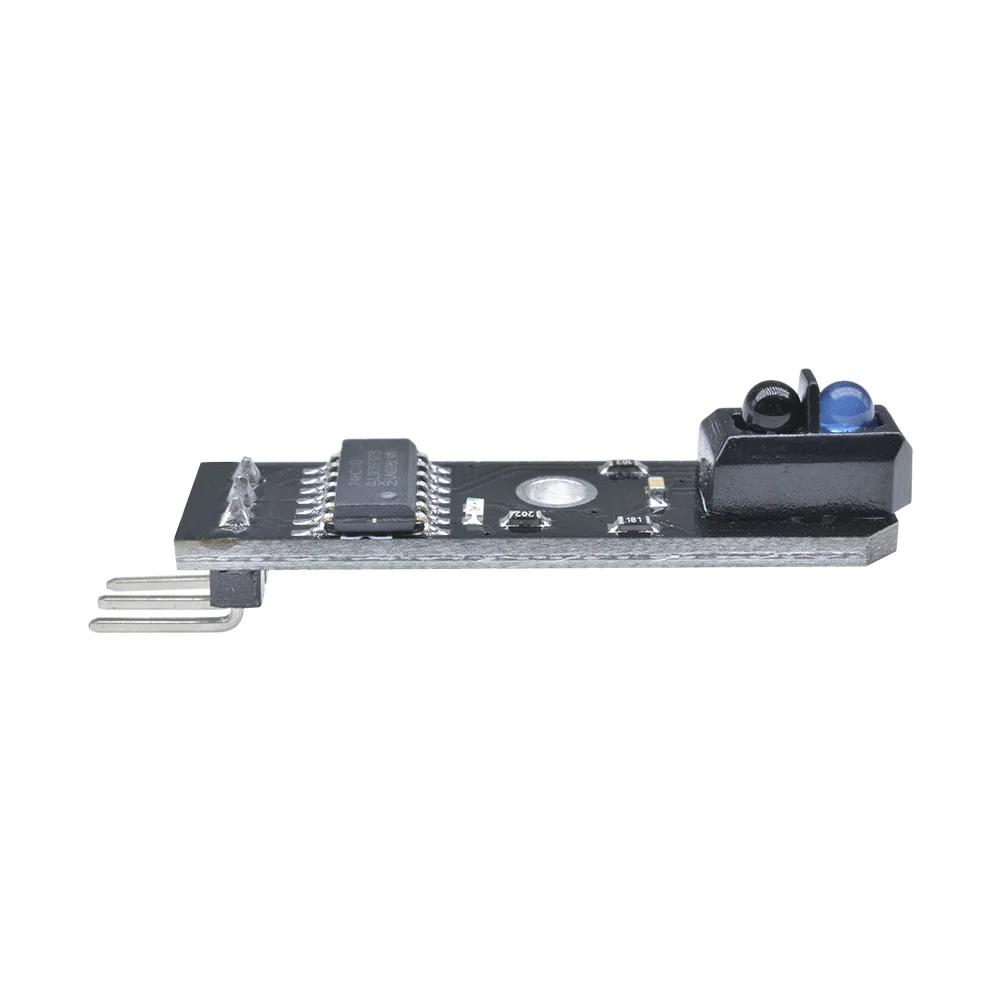

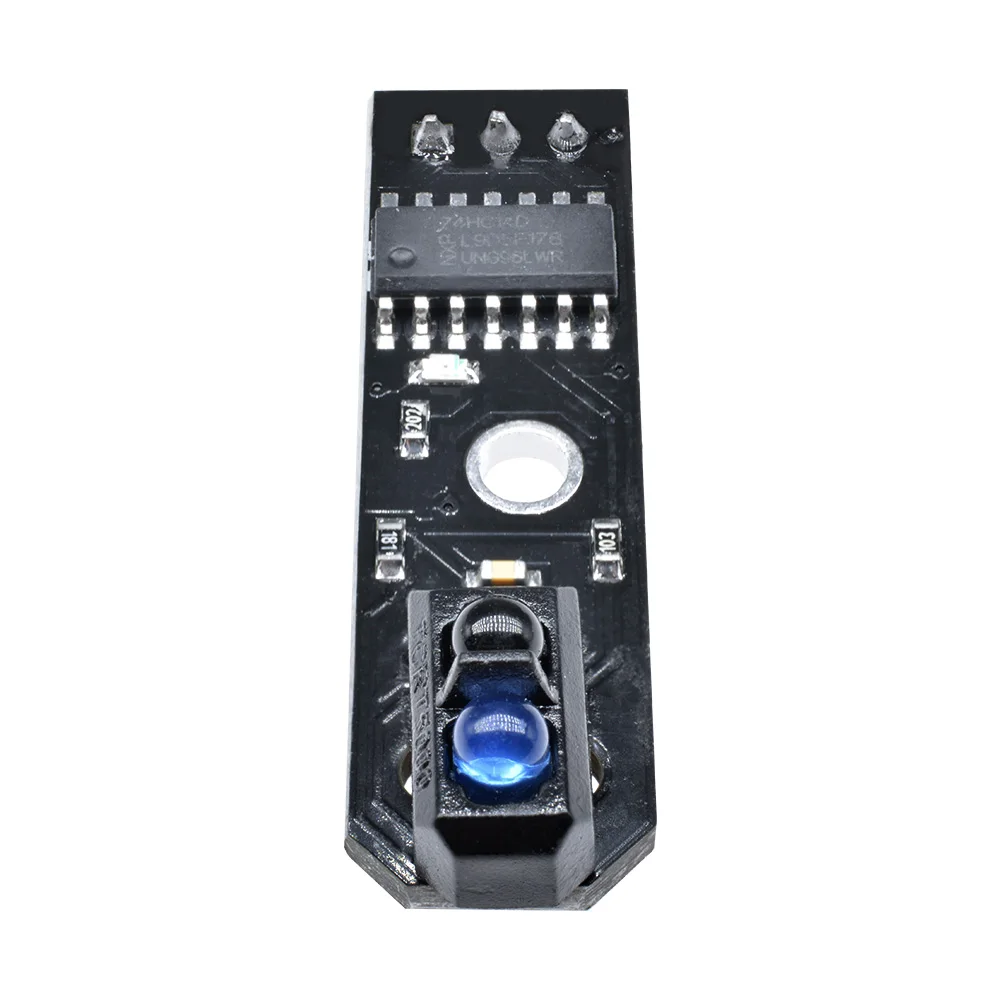

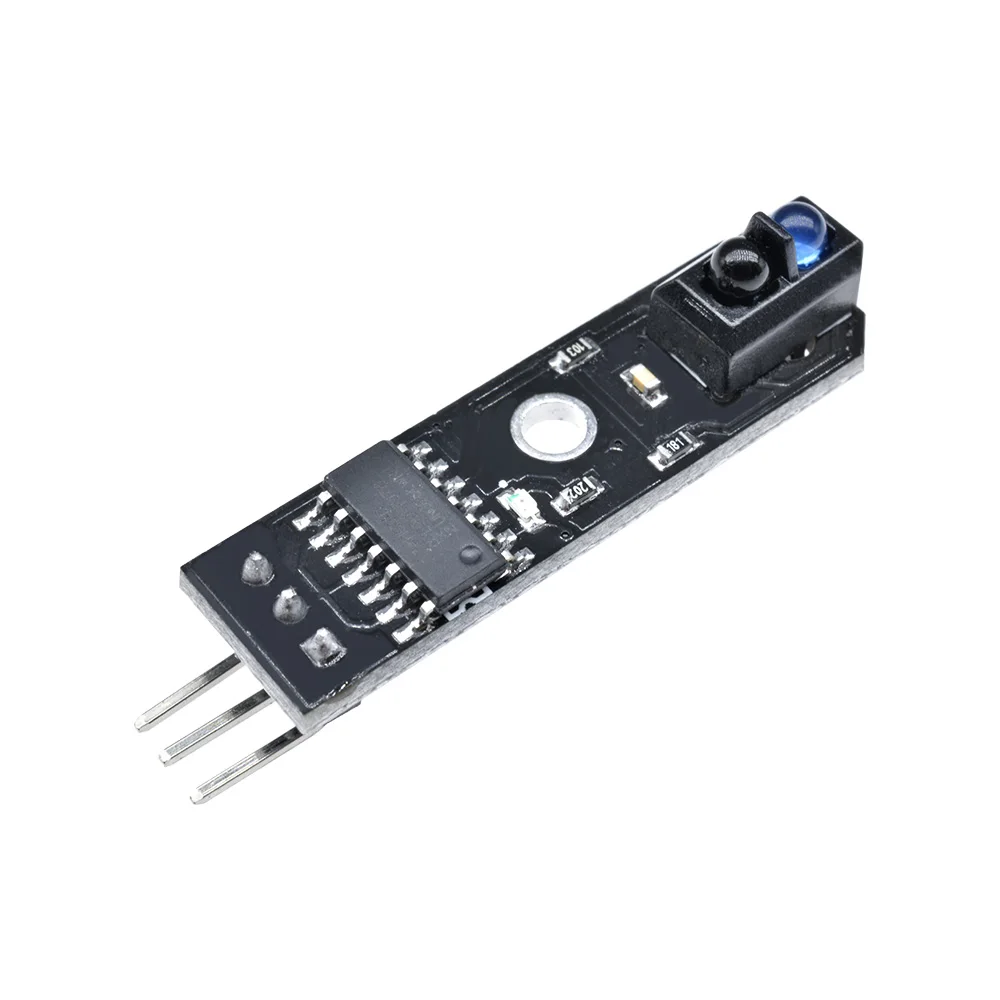

1.Usando sensor de reflexión infrarrojo TCRT5000
2.Distancia de reflexión de detección: 1 mm ~ 25 mm aplicable
3.Voltaje de trabajo: 5V
4.Forma de salida: Señal digital (0 y 1)
5.Equipado con orificios para pernos fijos para una fácil instalación
6.Tamaño de PCB pequeño: 3,5 cm x 1 cm
7.Peso unitario: 4,5 g
Introducción a la función:
El diodo emisor de infrarrojos del sensor TCRT5000 emite continuamente rayos infrarrojos.Cuando los rayos infrarrojos emitidos no se reflejan o no se reflejan, pero la intensidad no es lo suficientemente alta, el tubo receptor de infrarrojos permanece apagado.En este momento, el terminal de salida del módulo está en un nivel bajo, lo que indica que el diodo está siempre apagado;Cuando el objeto detectado aparece dentro del rango de detección, el infrarrojo se refleja con suficiente intensidad y el tubo receptor de infrarrojos está saturado.En este momento, la salida del módulo está en un nivel alto, lo que indica que el diodo está encendido.

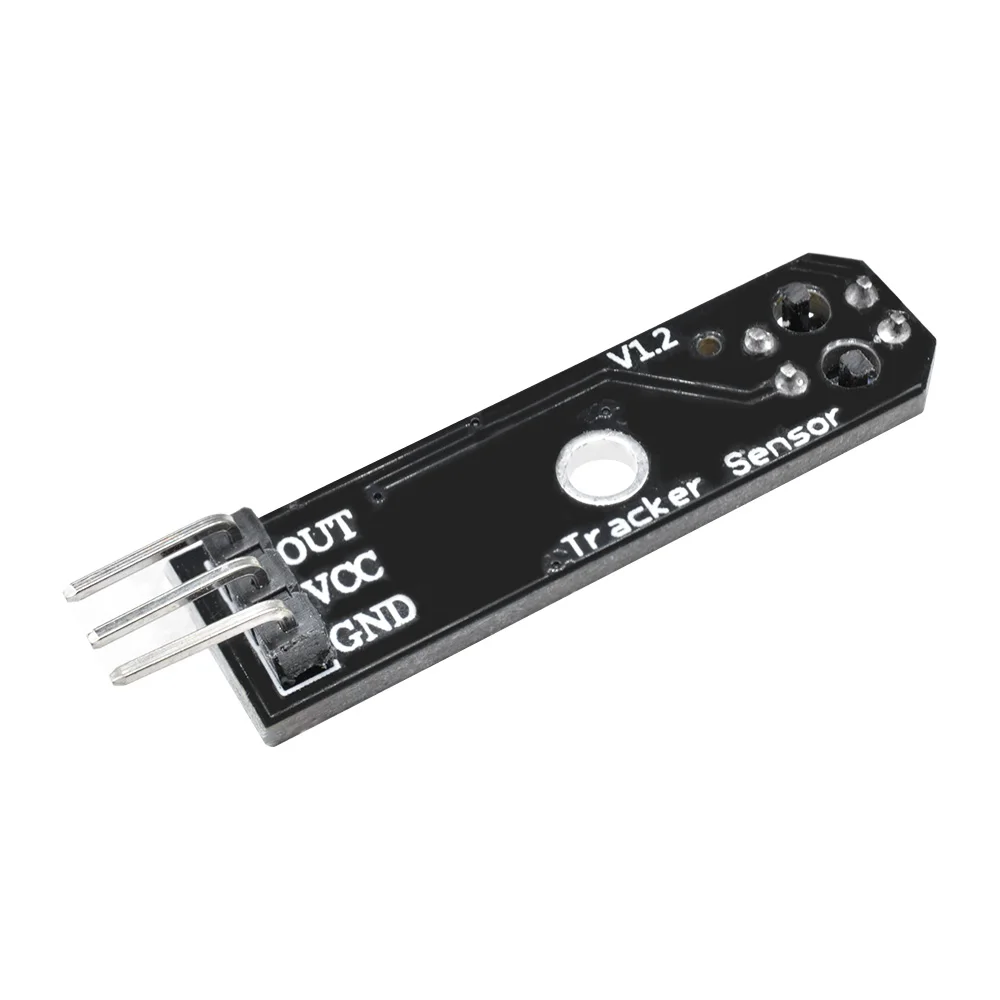

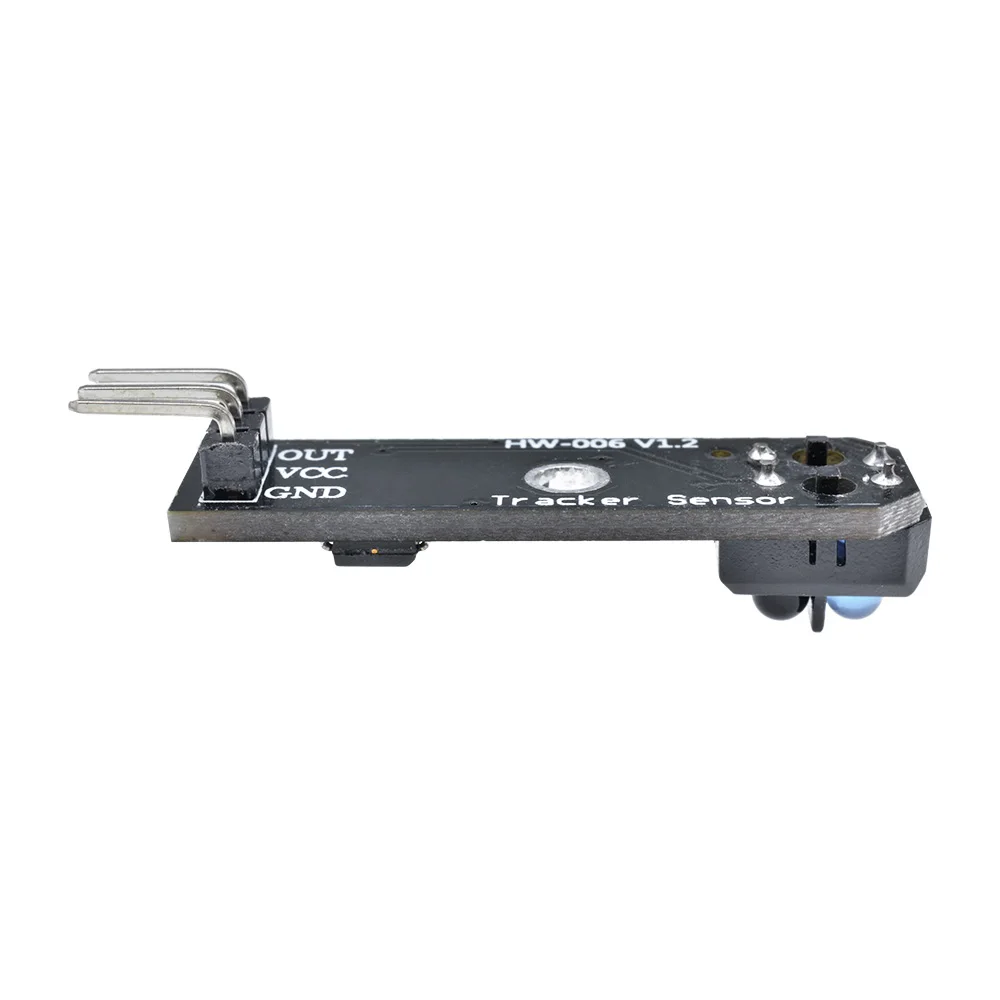

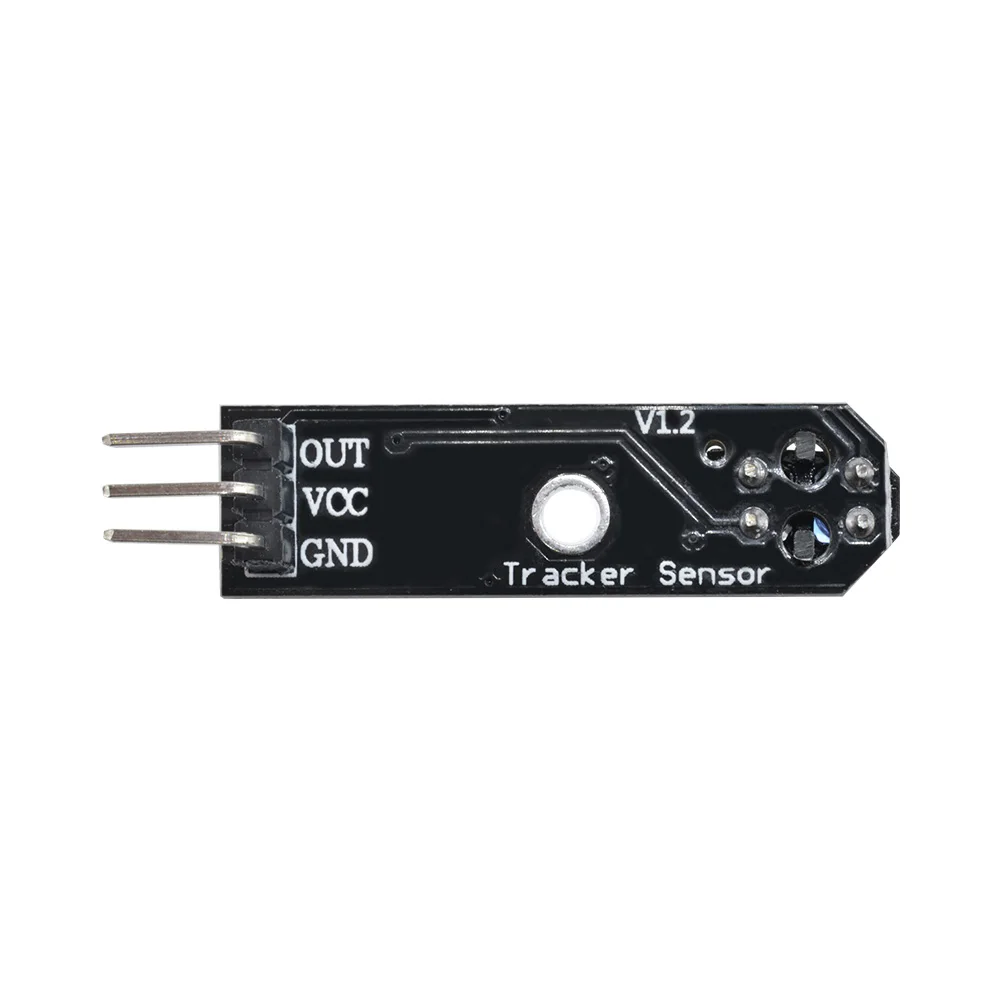

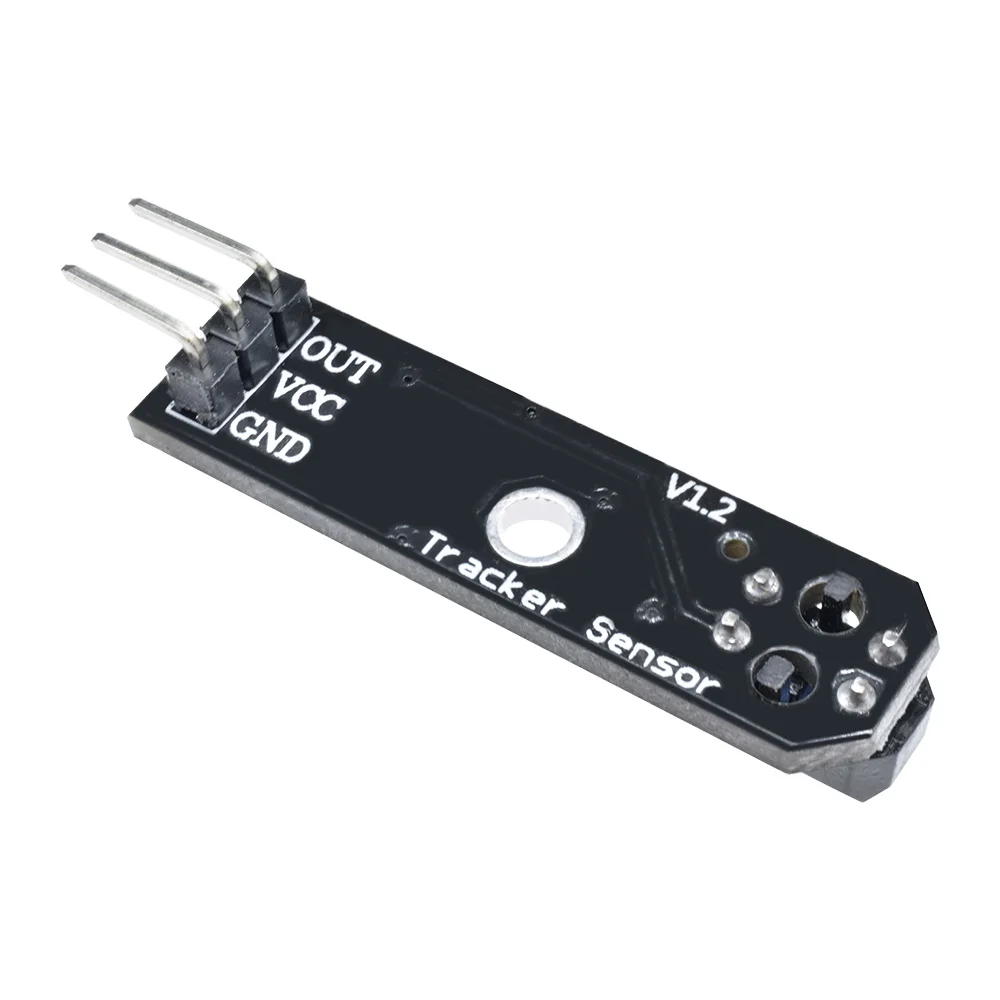

Método de cableado:
1.VCC: Conectado al polo positivo de la fuente de alimentación (5V)
2.GND: Conectado al polo negativo de la fuente de alimentación.
3. SALIDA: Señal de interruptor de nivel alto/bajo (señales digitales 0 y 1)
