Descripción

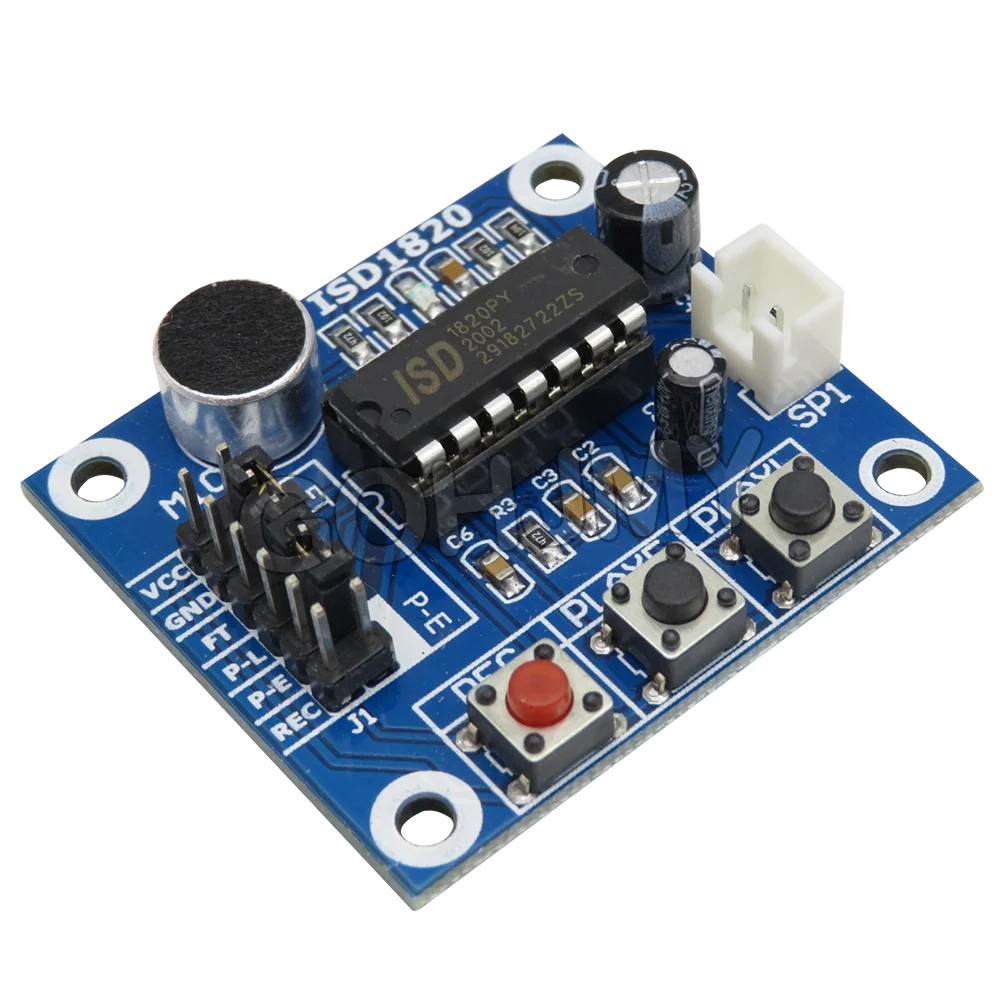

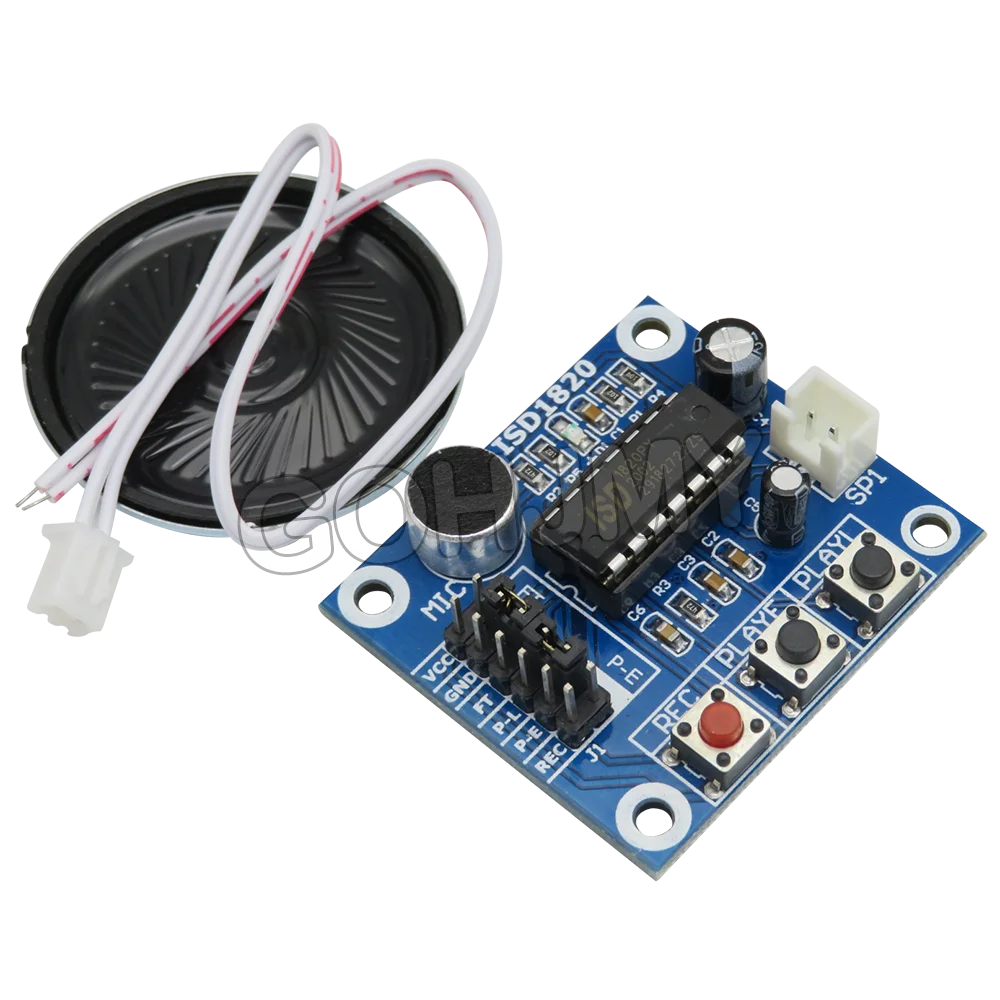

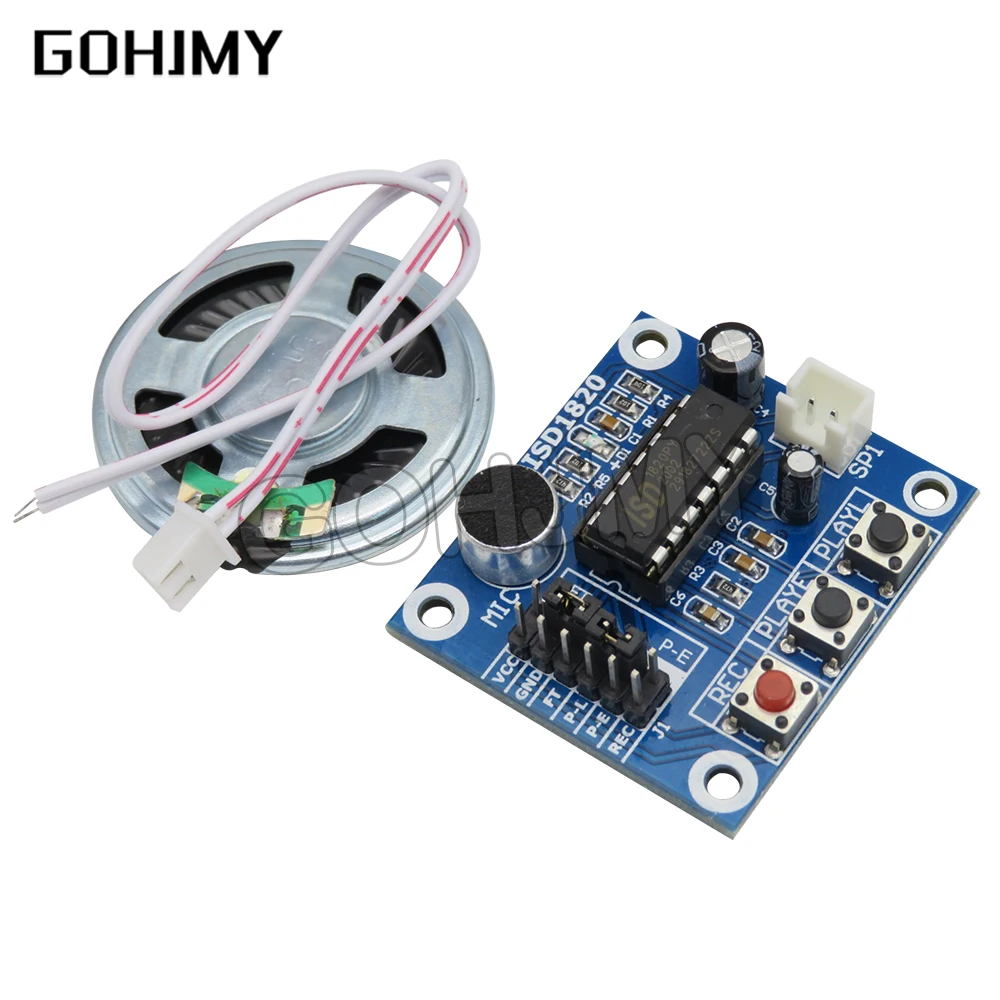

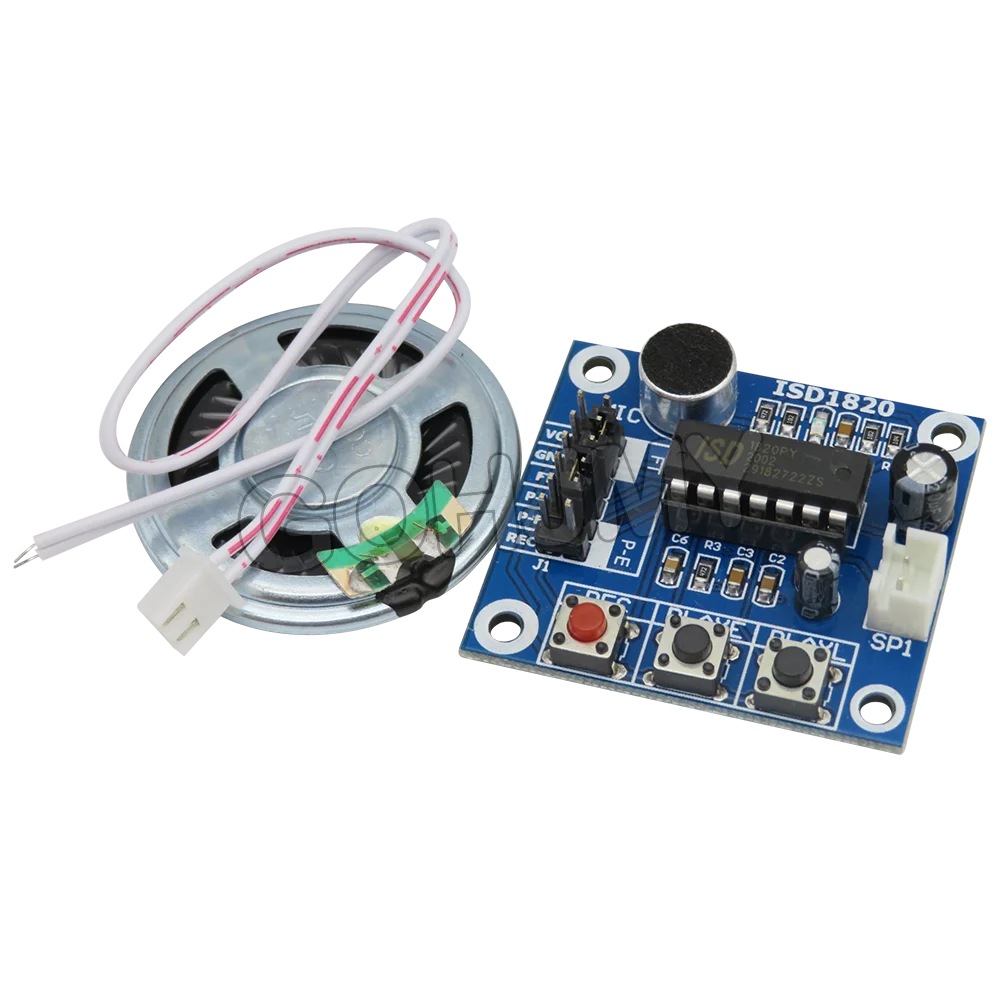

Primero, el chip principal: ISD1820
En segundo lugar, el tamaño: 38 mm * 42,5 mm
En tercer lugar, el voltaje de funcionamiento: DC3-5V
Cuarto, las características principales:
1, fácil de usar Grabación de voz de 10 segundos
2, reducción de voz natural y de alta calidad
3. Se puede utilizar como módulo de altavoz.
4, con bucle, reproducción jog, reproducción de un solo paso
5, control disponible de un solo chip
6, este módulo se puede controlar directamente
Fuente de alimentación: 3-5 V, se puede acceder mediante alimentación de pin;
Control de grabación y reproducción: Control de teclas o de un solo chip, líneas de control OIO ha sido elegido;
Presione para controlar el método de operación de grabación y reproducción:
Tecla REC: botón de grabación, presione y mantenga presionado para grabar, suelte el botón para detener la grabación;
Tecla RLAYE: Reproducción en modo de activación, haga clic para reproducir todo el párrafo actual de la voz;
Tecla PLAYL: reproducción en modo Jog, mantenga presionado antes de la reproducción, suéltelo para detener la reproducción;
RPLJumper: control del modo de bucle, se puede enrollar;
FTJumper: A través del control, puede hacer que la voz del cabezal del micrófono reproduzca el altavoz;

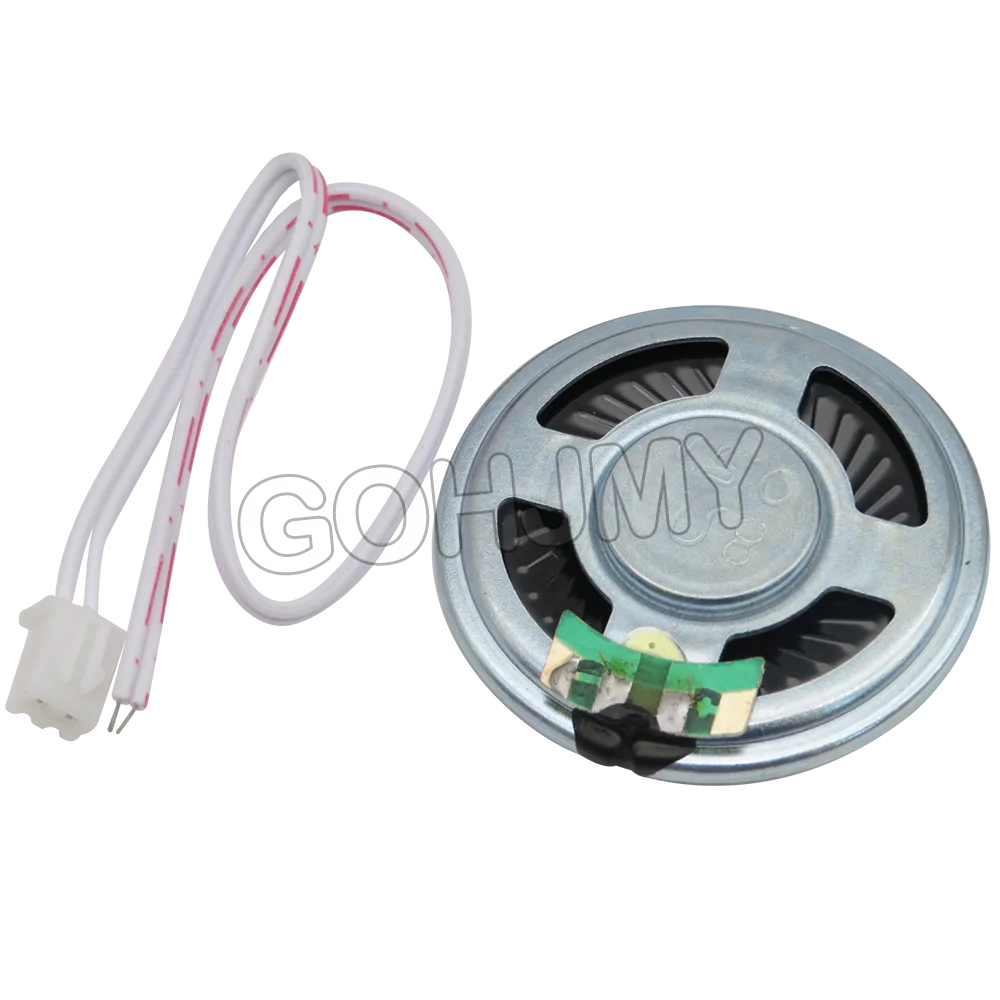

Nota: La potencia de salida del módulo es pequeña, por lo que el sonido también es pequeño, se recomienda cumplir con nuestra placa amplificadora de audio digital en miniatura y usar 3WSpeakers, que se pueden usar para lograr mayores efectos de sonido. Conexión de la siguiente manera:
