Descripción

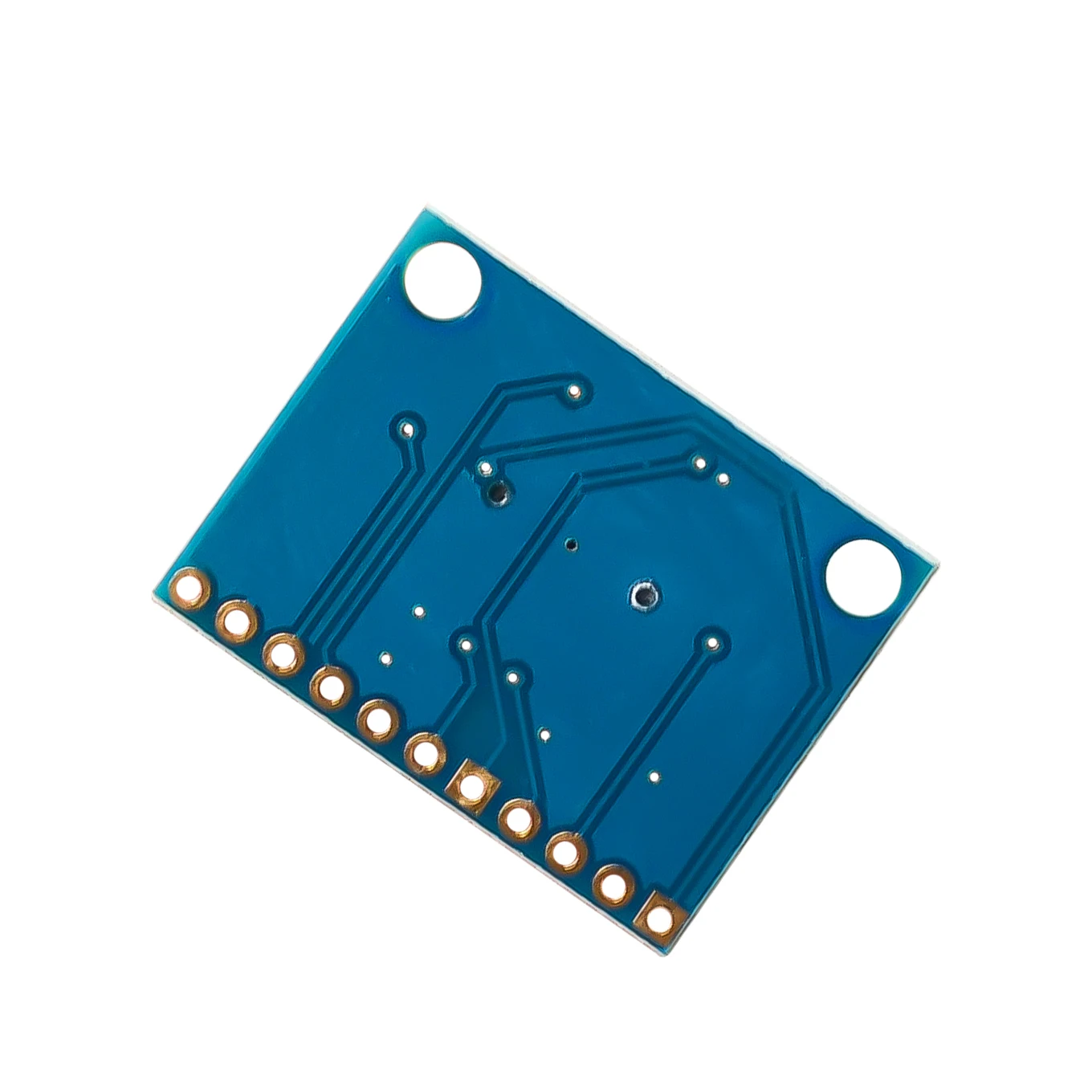

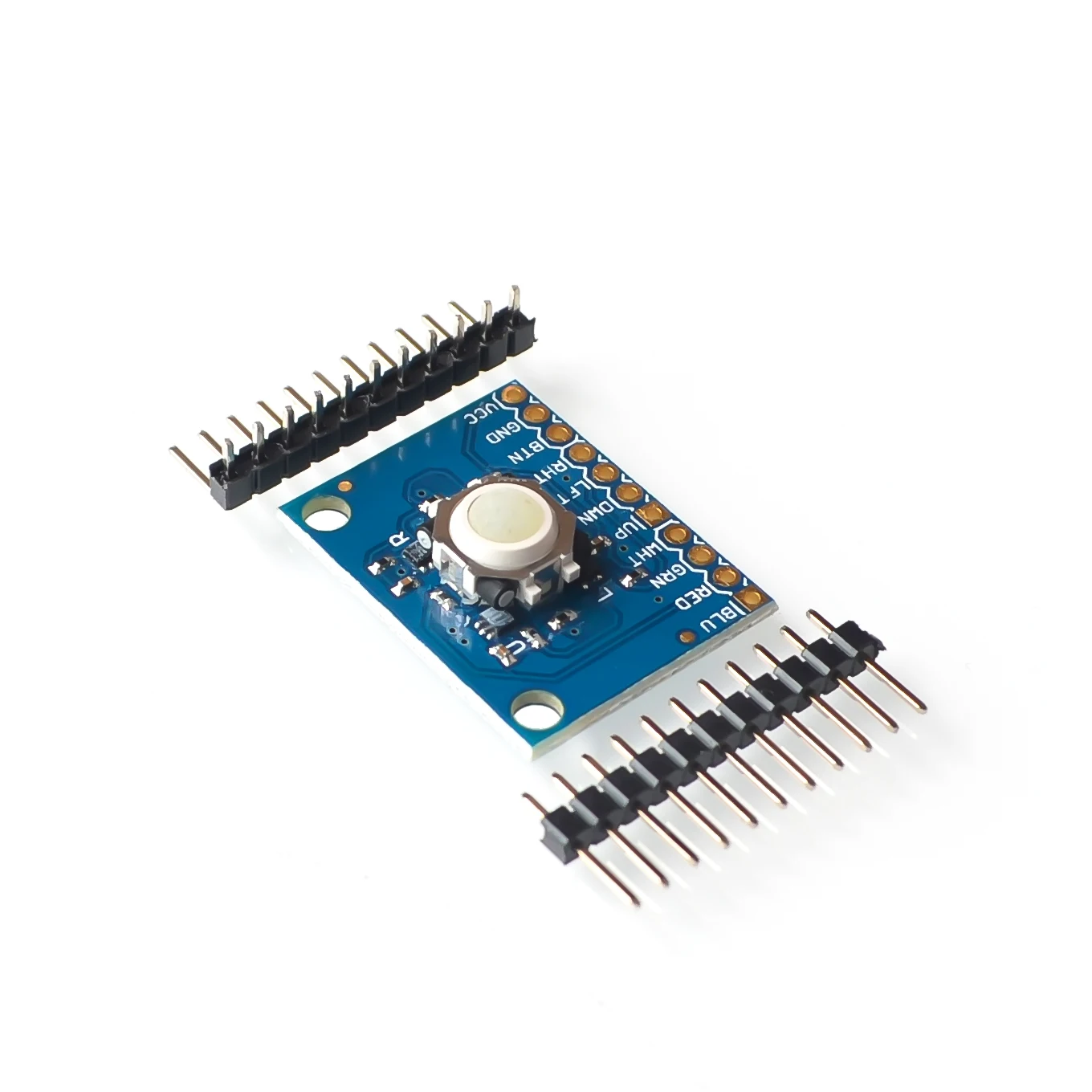

Esta es una placa de ruptura para nuestro Blackberry Trackball.
Los cuatro husillos del trackball tienen un pequeño imán circular al final; cada uno de estos se combina con un sensor de efecto Hall SMD,
que se utilizan para medir movimientos hacia arriba, abajo, izquierda y derecha del trackball.
Un interruptor momentáneo SMD se coloca debajo de la bola de seguimiento para brindarle un interruptor de selección.
La línea BTN se bajará cuando se presione el interruptor.
También se incluyen en el Trackballer 4 LED: rojo, azul, verde y blanco.
Estos pueden funcionar para iluminar el trackball transparente en cualquier color que puedas imaginar.
Todas las funciones están divididas en un cabezal de paso de 0,1”.Alimentación regulada de 2,5 a 5,25 VCC
Se debe proporcionar para alimentar los sensores Hall.
El trackball está sujeto con pegamento CA fuerte.La placa viene como se muestra, con todos los componentes poblados.
Los sensores de efecto Hall y la combinación trackball son sorprendentemente sensibles.
Un ligero rollo de trackball crea múltiples transiciones altas/bajas en los pines de cuatro ejes,
fácilmente recogido por cualquier microcontrolador esencialmente, lo que le brinda la opción de agregar un mouse a su proyecto.
Un 360° La rotación del trackball, a lo largo de un solo eje, dará como resultado unas 9 transiciones altas/bajas.
Parámetro
Voltaje de funcionamiento: 2,5 ~ 5,25 V

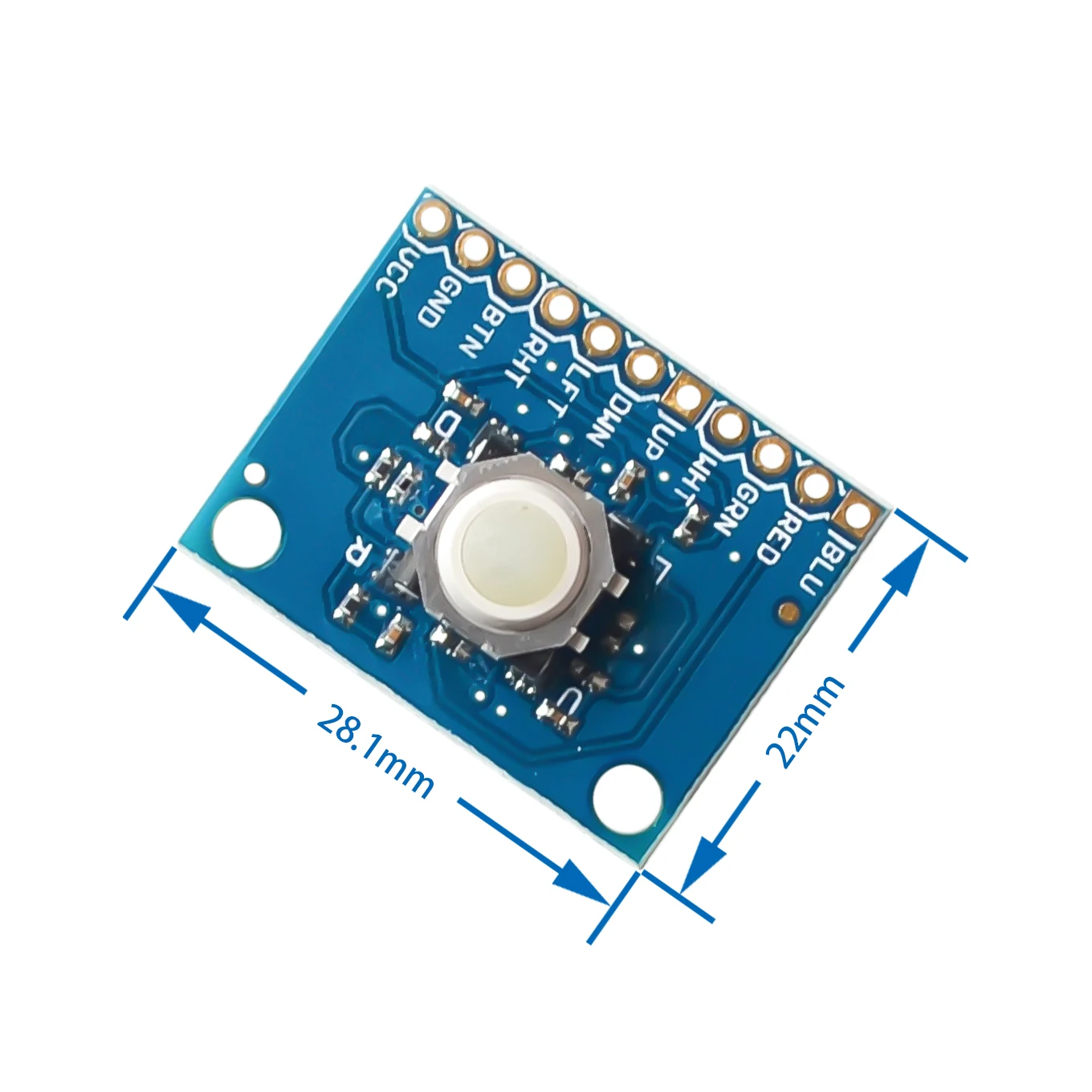

Tamaño de PCB: 22*28m
