Características:
1.Compatibilidad multiprotocolo: admite protocolos de carga rápida convencionales como las series PD y QC, con identificación y coincidencia automática inteligente
2.Diseño de conmutación flexible: interfaz tipo C + plataforma cortable, que permite un fácil ajuste del voltaje de salida
3.Aplicaciones multiescenario: Adecuado para campos profesionales como automoción, almacenamiento de energía y pruebas industriales.
4.Estabilidad automática del apretón de enlace: Protocolo de prioridad adaptativo, lo que garantiza una salida de carga rápida eficiente para dispositivos
5.Soporte de alta corriente: corriente máxima de 5 A, requiere una fuente de alimentación compatible para garantizar una entrega de energía eficiente
Parámetro:

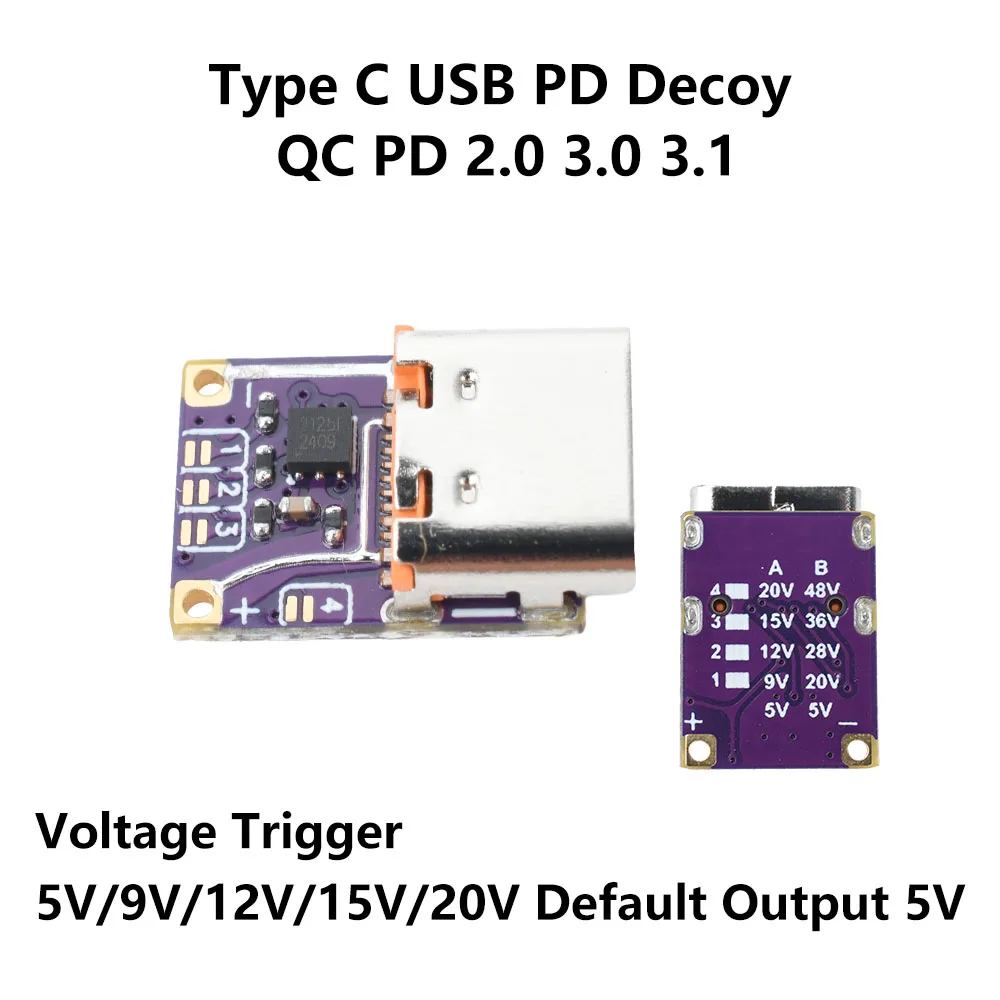

Nombre del producto: Módulo de carga rápida
Interfaz: interfaz tipo C
Voltaje de salida:
Modelo de bajo voltaje: CC 5 V/9 V/12 V/15 V/20 V (salida predeterminada de 5 V, se pueden cambiar otros voltajes a través de la plataforma de cortocircuito)
Versión de alto voltaje: CC 5 V/20 V/28 V/36 V/48 V (salida predeterminada de 5 V, se pueden cambiar otros voltajes mediante almohadillas de cortocircuito)
Corriente: 5A (máximo), requiere un adaptador de corriente o un banco de energía que admita el protocolo correspondiente
Protocolos admitidos: PD 2.0, PD 3.0, PD 3.1, QC 2.0, QC 3.0, QC 4, QC 5
Ámbito de aplicación: fácil de usar, ampliamente aplicable para carga inalámbrica, parlantes Bluetooth, dispositivos en el vehículo, almacenamiento de energía, pruebas industriales y otras aplicaciones.
Descripción:
El módulo presenta un diseño de alta corriente, capaz de ofrecer una corriente de salida de hasta 5 A y ofrece una compatibilidad sólida con protocolos de carga rápida como PD 3.1 y QC 2.0.Puede fácilmente engañar al cargador al emitir el voltaje correspondiente y admite voltajes de salida de 5 V/9 V/12 V/15 V/20 V/28 V/36 V/48 V.El módulo utiliza por defecto una salida estándar de 5 V y utiliza un interruptor de cortocircuito para la selección de voltaje.Los usuarios pueden cortocircuitar manualmente el interruptor para seleccionar el voltaje deseado.El módulo tiene compatibilidad descendente; Si el dispositivo de suministro de energía no admite el voltaje establecido, generará el voltaje más cercano disponible.
Se adhiere a la prioridad del protocolo, establece automáticamente una conexión con el cargador y genera el voltaje preestablecido.La salida del decodificador no puede cargar directamente un teléfono.Confirme que el voltaje de salida coincida con los requisitos de voltaje del dispositivo de carga antes de cargarlo.
Explicación:
Por ejemplo, cuando el cliente selecciona un cebo para peces con salida de 9 V, el cabezal de alimentación frontal debe cumplir con el protocolo PD9V o QC9V; Cuando el cliente selecciona un cebo para peces con salida de 20 V, el cabezal de alimentación frontal debe cumplir con el protocolo PD9V o QC20V.
Nota:
El módulo no tiene función de subida/disminución.El equipo de suministro de energía debe admitir el voltaje correspondiente para inducir el voltaje correspondiente.
El paquete incluye:
1x 1 Uds tipo C gatillo de carga rápida PD3.0/QC3.0 módulo señuelo salida 5V-20V para cargador de ordenador portátil/banco de energía DIY
Features:

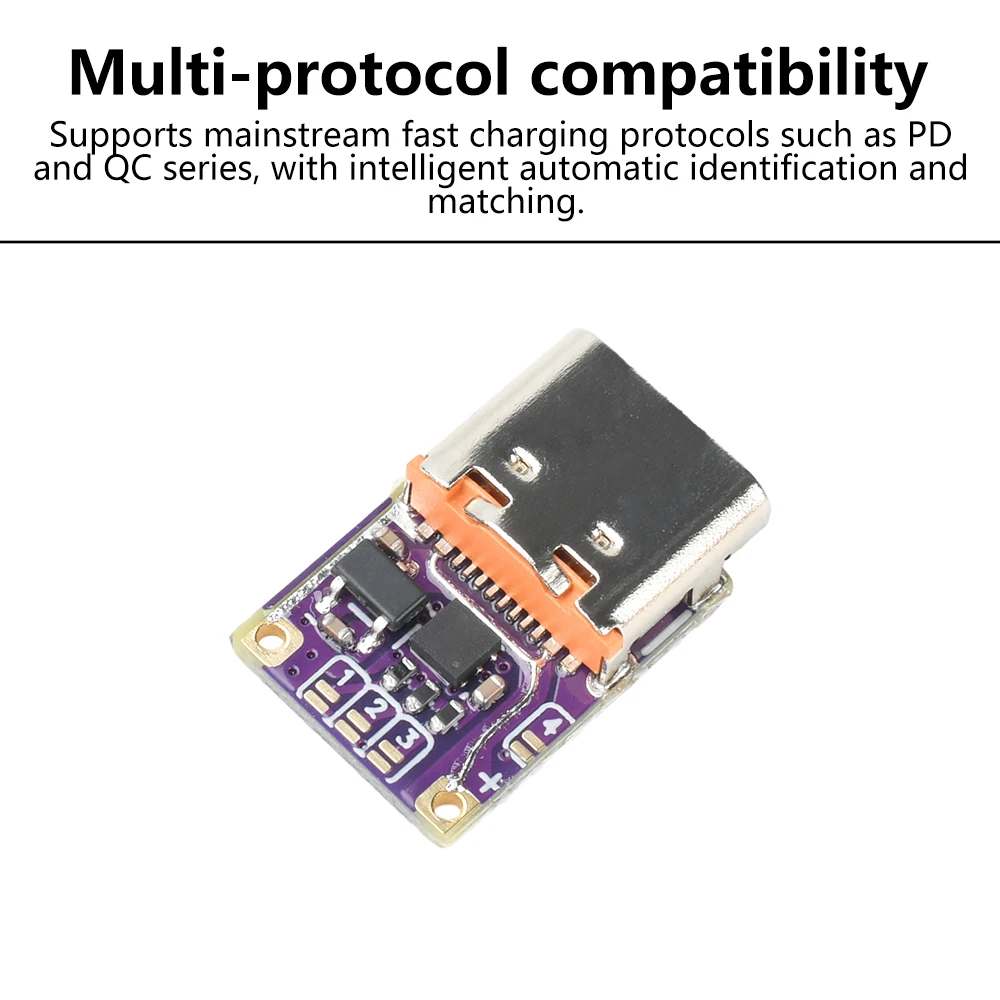

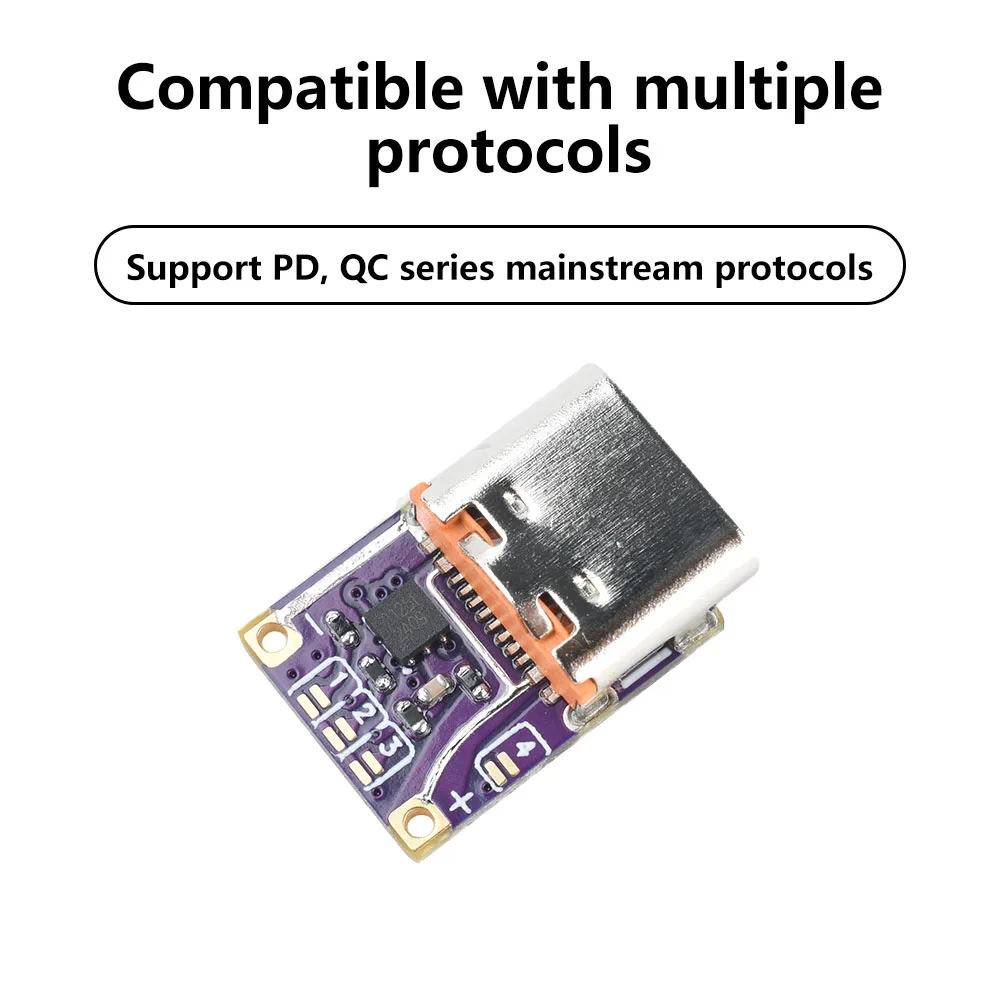

1. Multi-protocol compatibility: Supports mainstream fast charging protocols such as PD and QC series, with intelligent automatic identification and matching

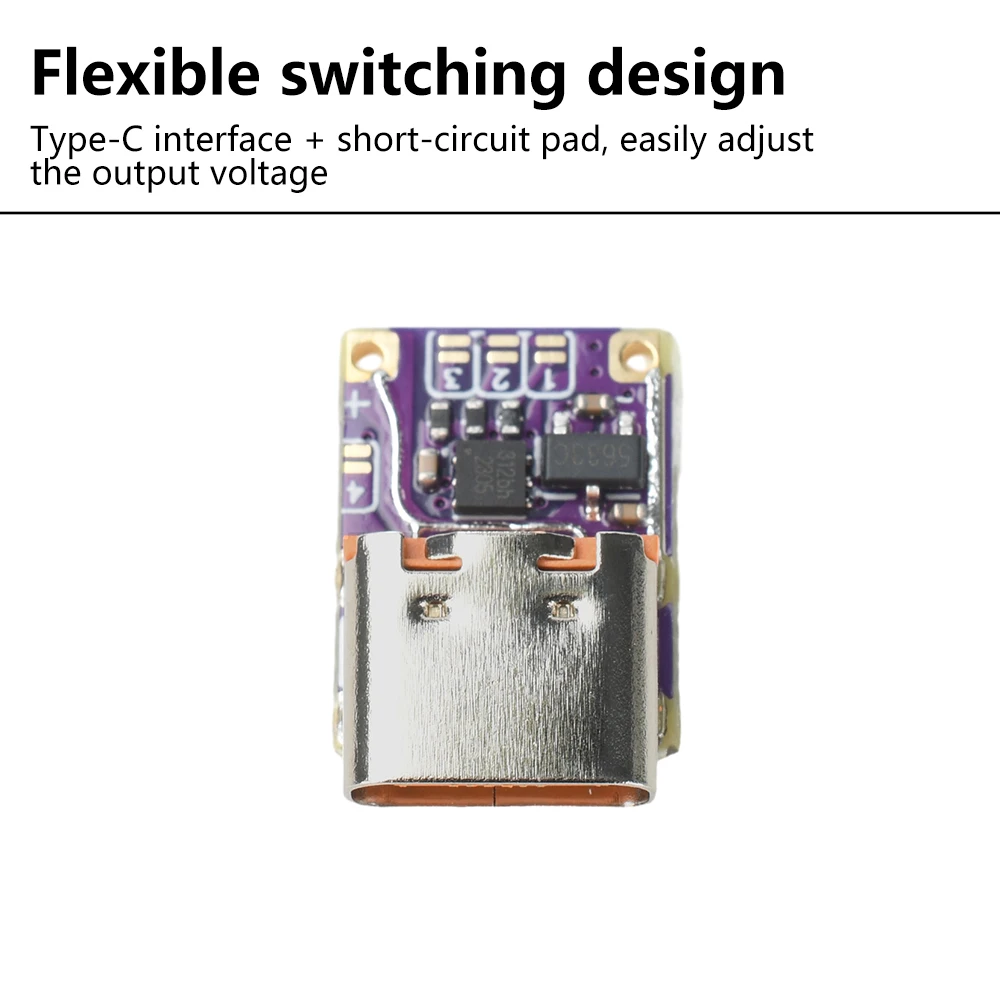

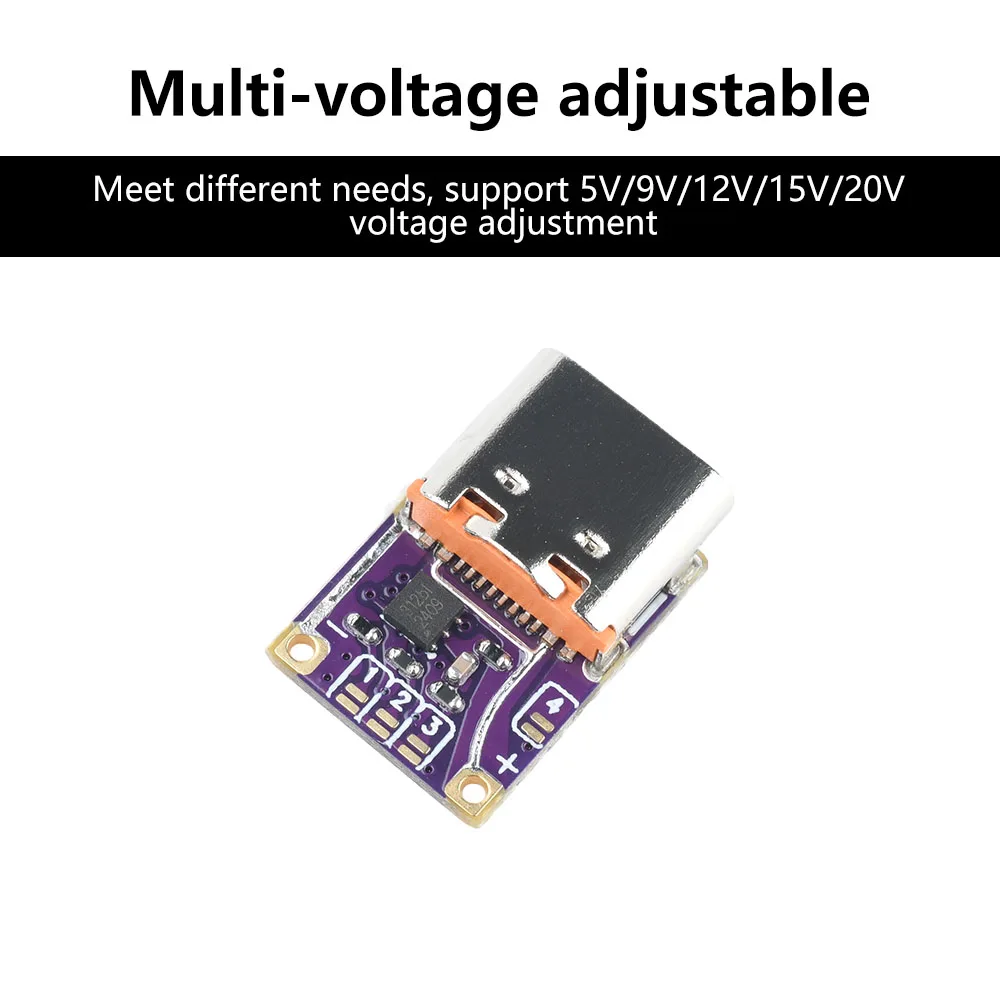

2. Flexible switching design: Type-C interface + shorting pad, allowing easy adjustment of output voltage

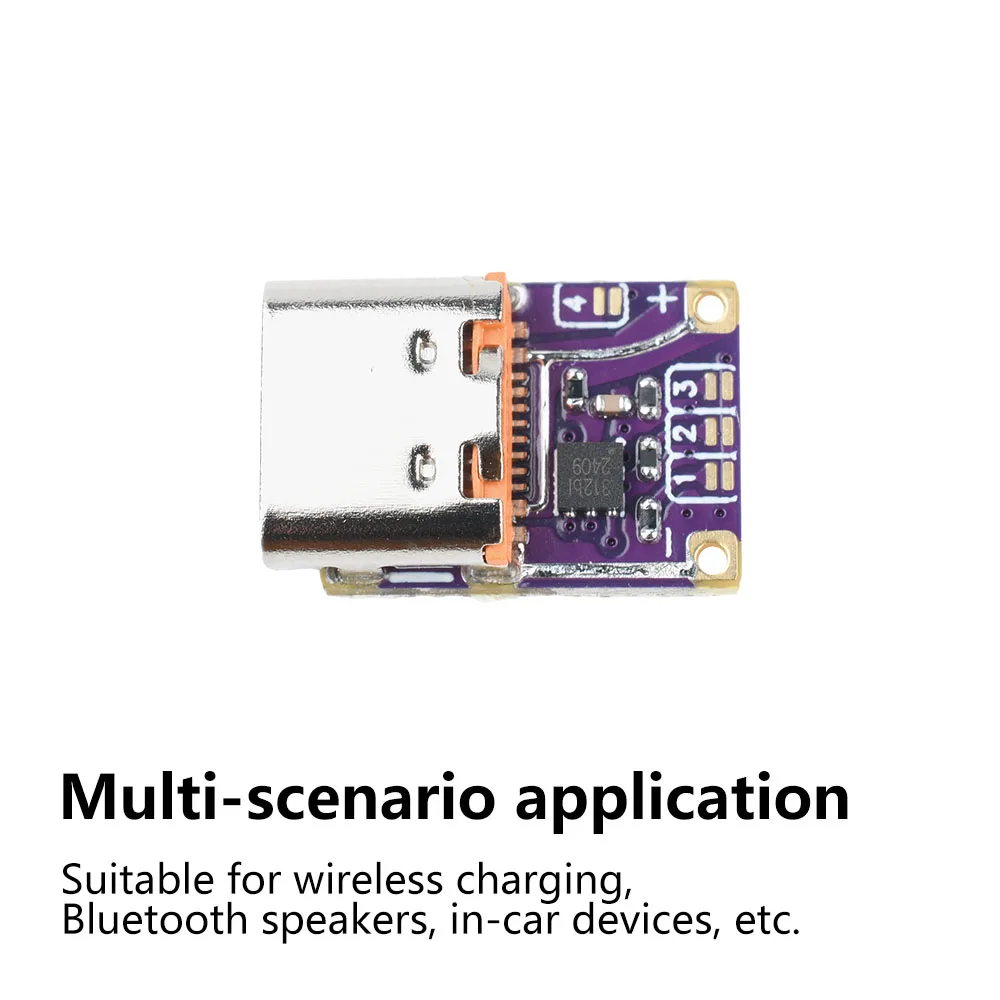

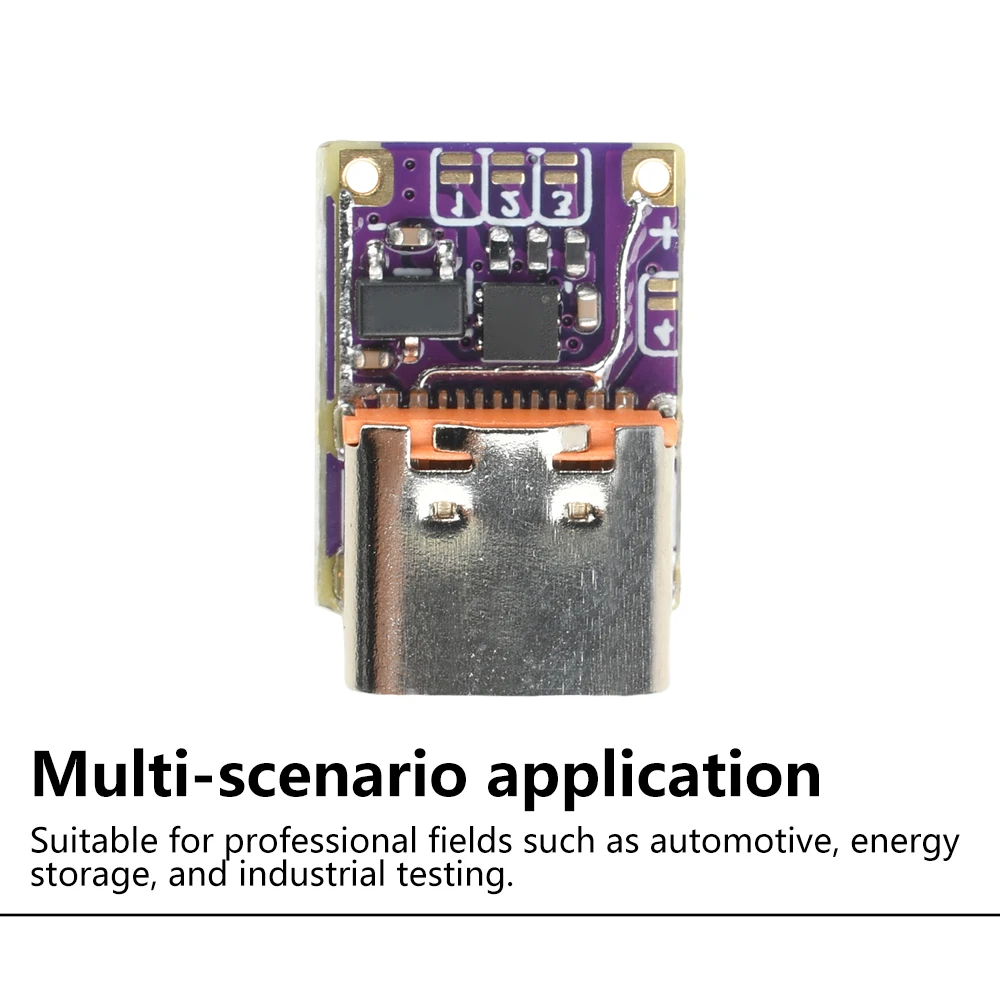

3. Multi-scenario applications: Suitable for professional fields such as automotive, energy storage, and industrial testing

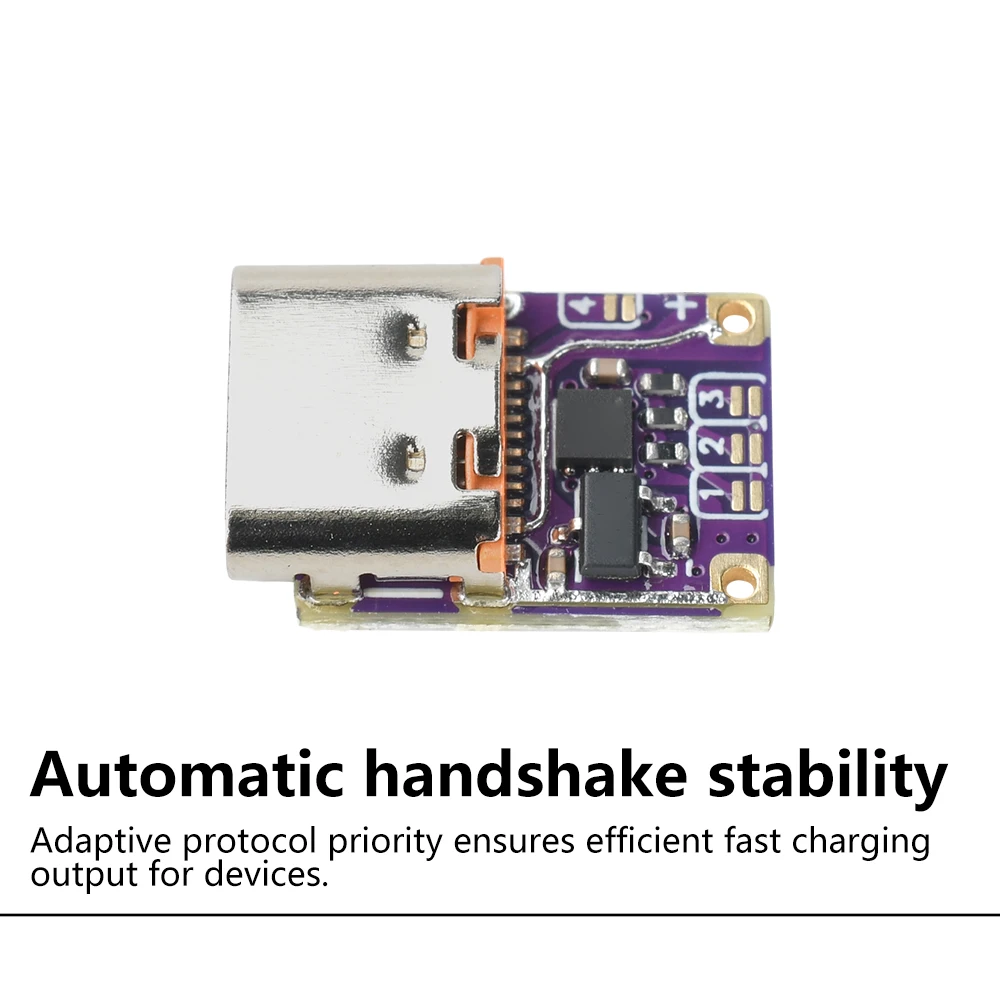

4. Automatic handshake stability: Protocol priority adaptive, ensuring efficient fast charging output for devices
5. High Current Support: Maximum 5A current, requires a compatible power supply to ensure efficient power delivery
Parameter:
Product Name: Fast Charging Module

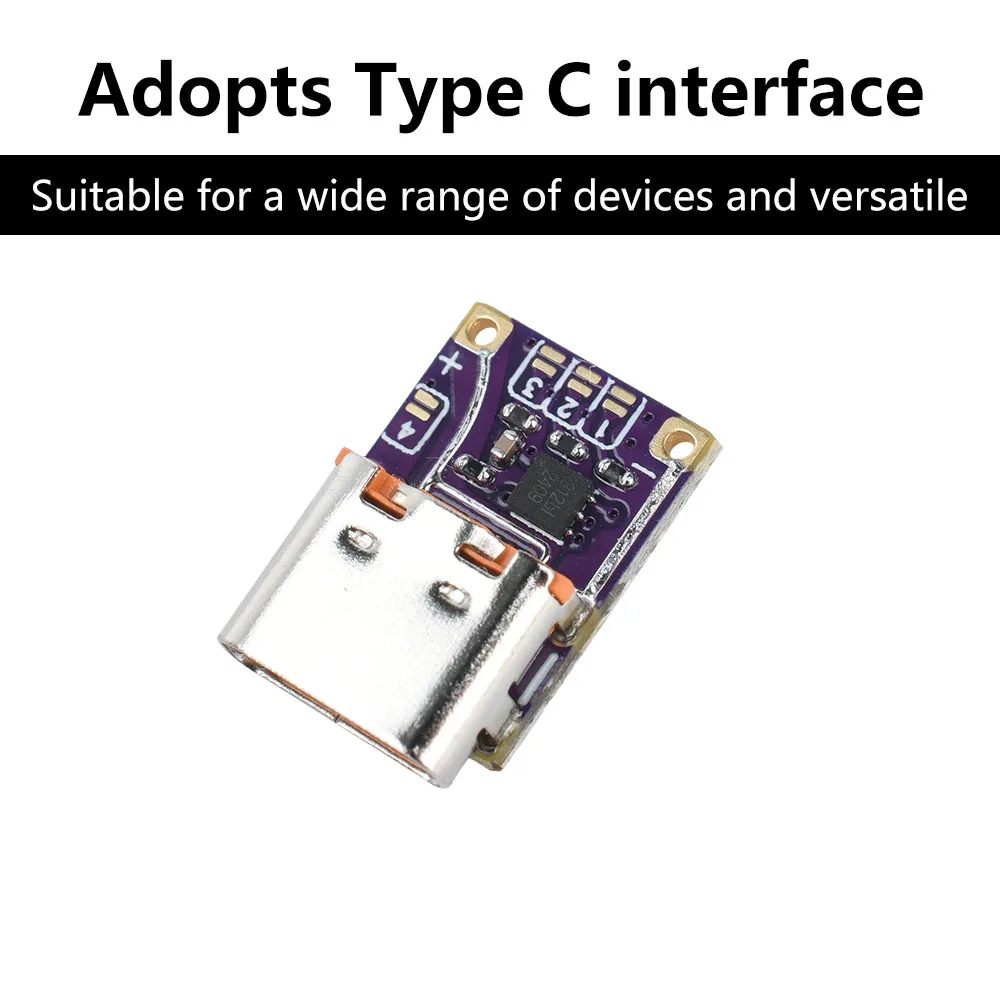

Interface: Type-C interface
Output Voltage:

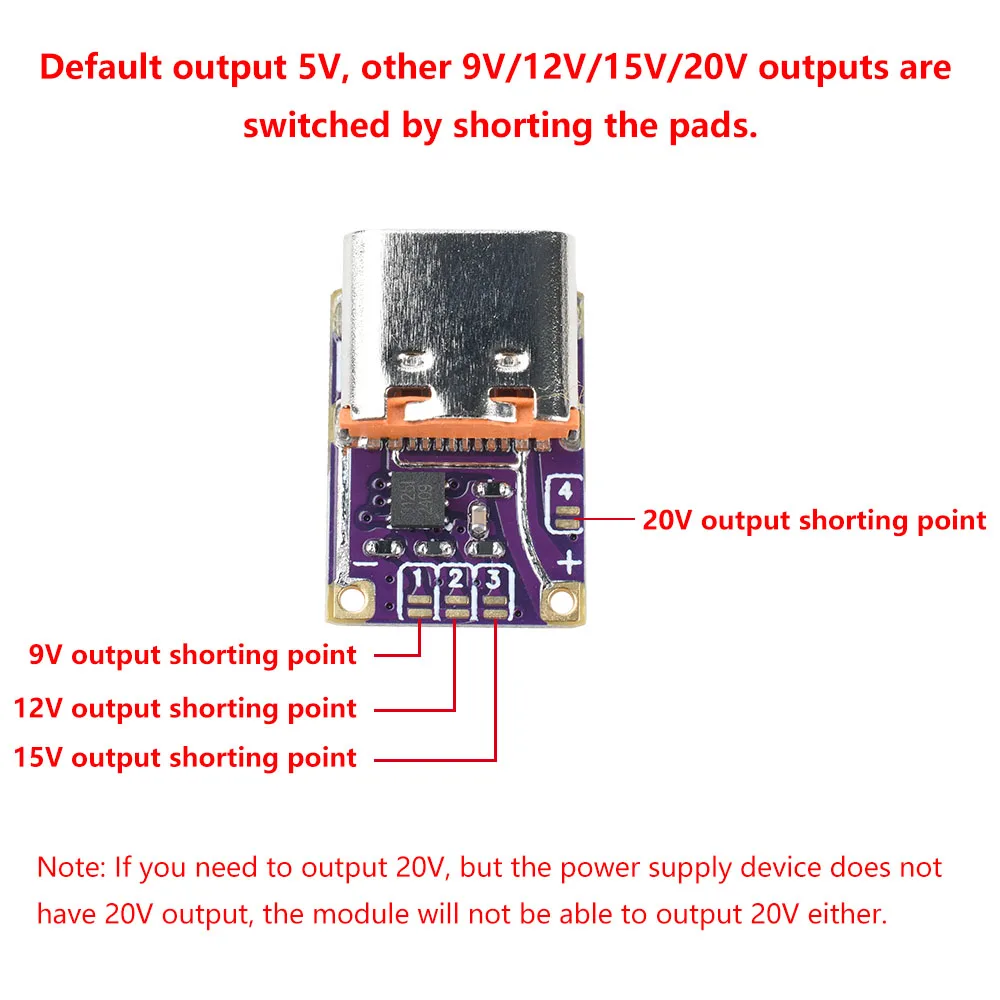

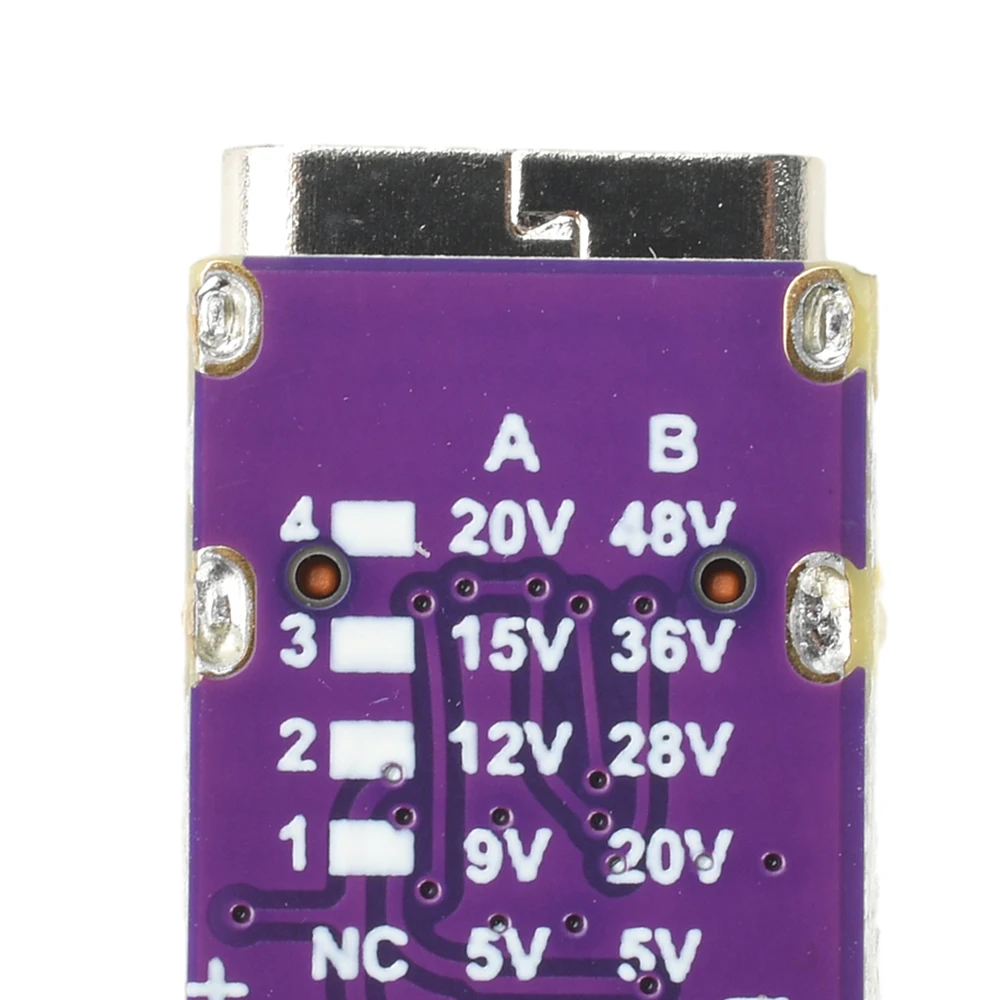

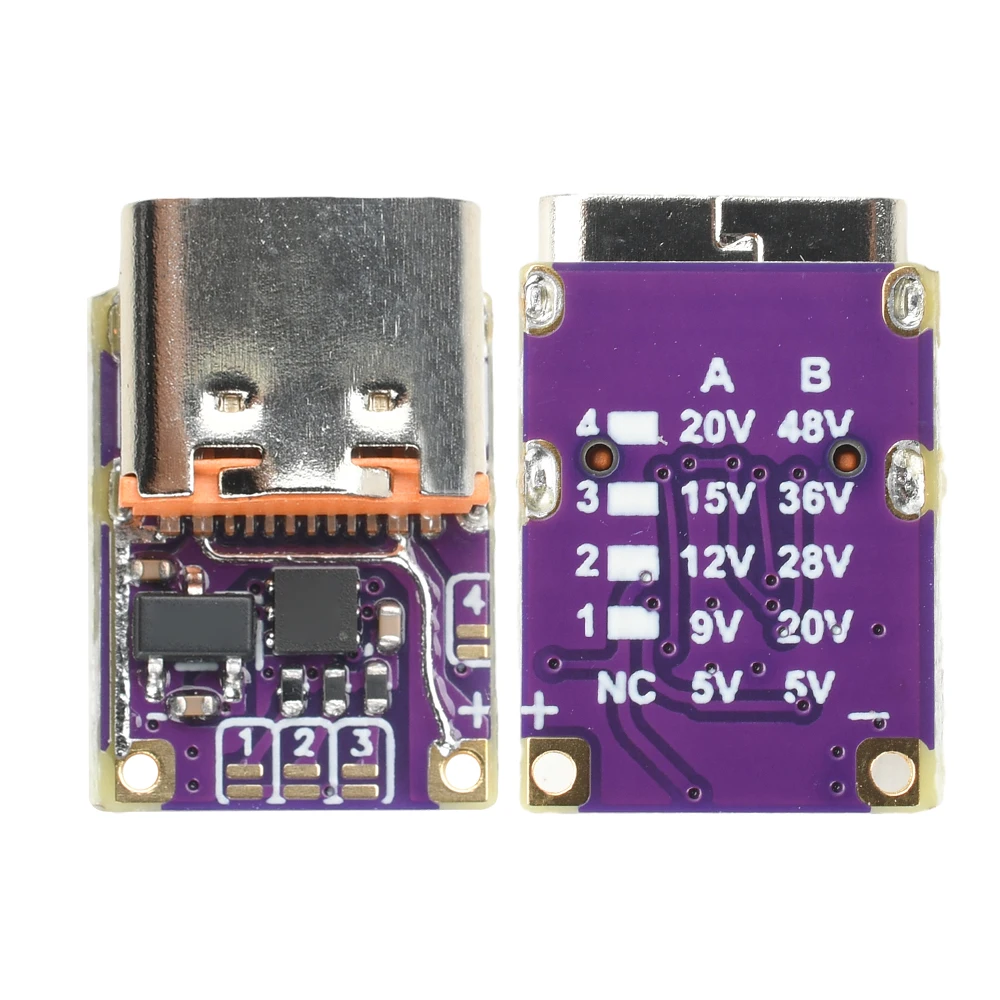

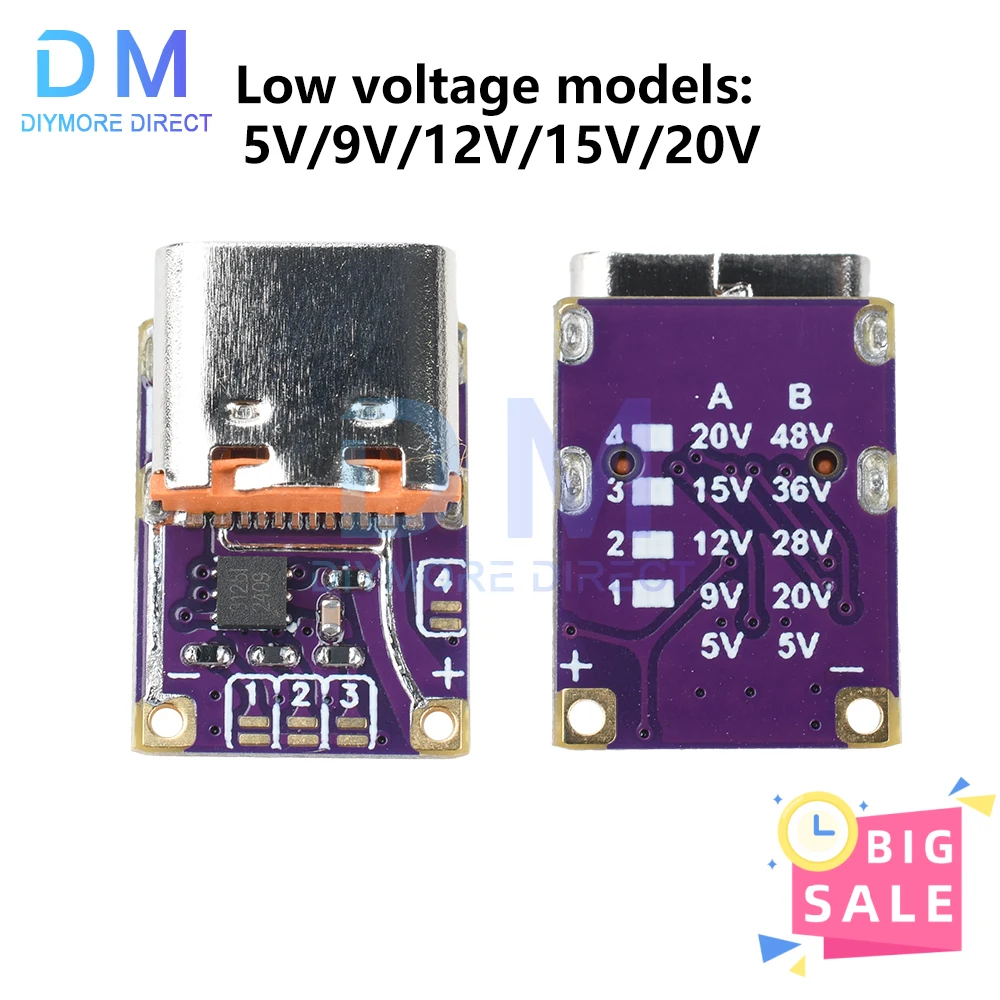

Low-Voltage Model: DC 5V/9V/12V/15V/20V (default 5V output, other voltages can be switched via the shorting pad)

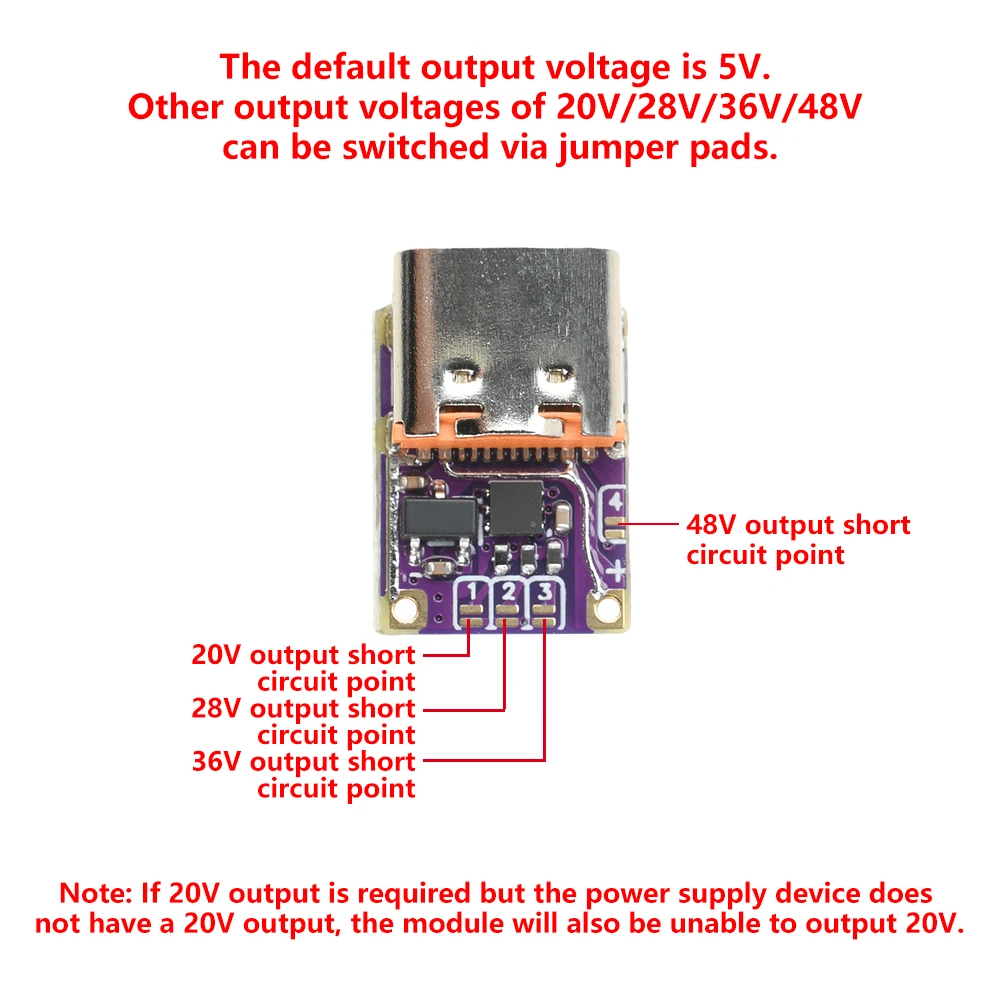

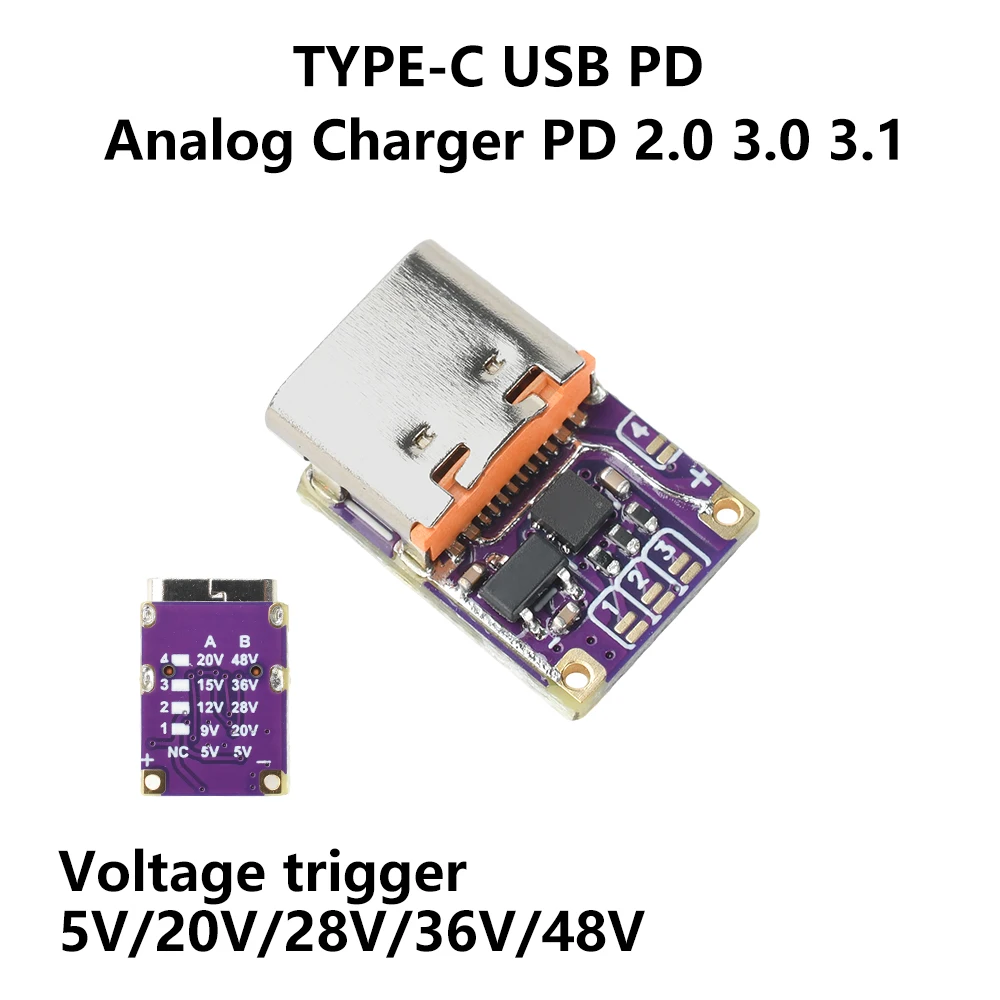

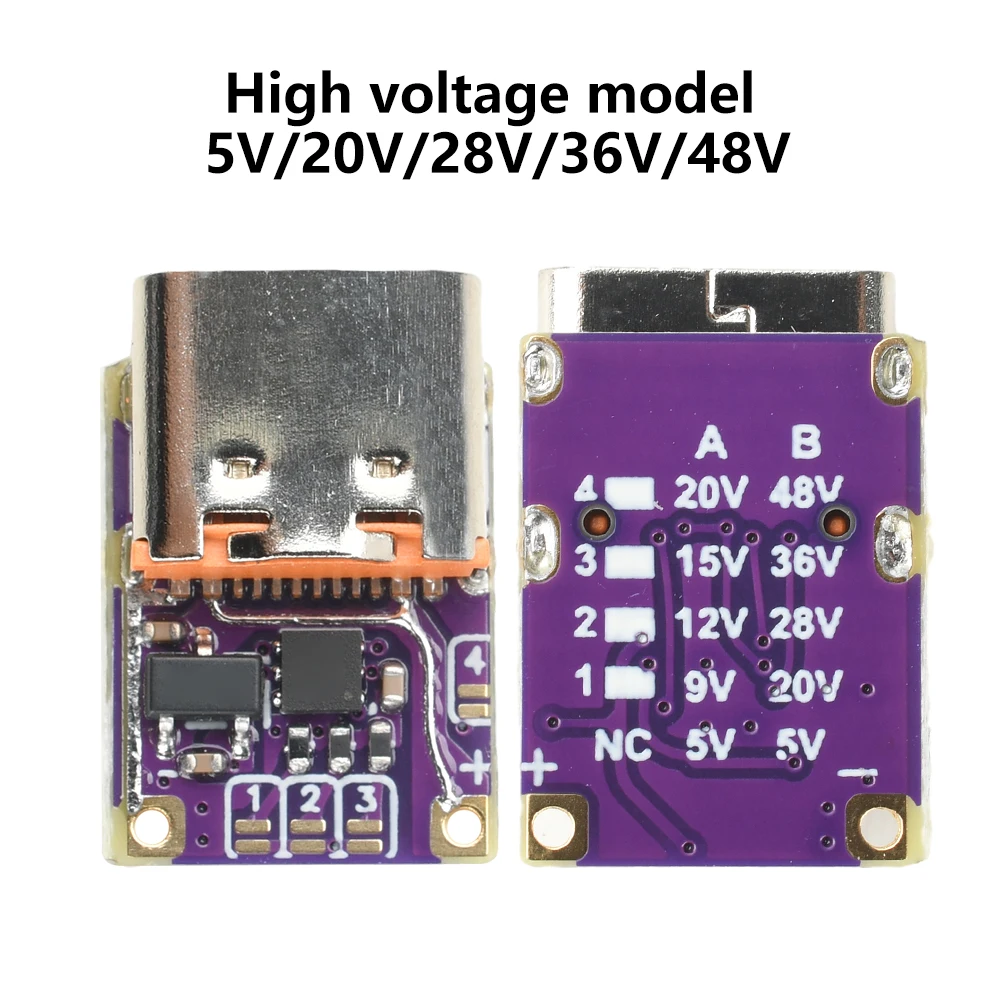

High-voltage version: DC 5V/20V/28V/36V/48V (default 5V output, other voltages can be switched via shorting pads)
Current: 5A (maximum), requires a power adapter or a power bank supporting the corresponding protocol
Supported Protocols: PD 2.0, PD 3.0, PD 3.1, QC 2.0, QC 3.0, QC 4, QC 5
Application Scope: Easy to use, widely applicable for wireless charging, Bluetooth speakers, in-vehicle devices, energy storage, industrial testing, and other applications
Description:

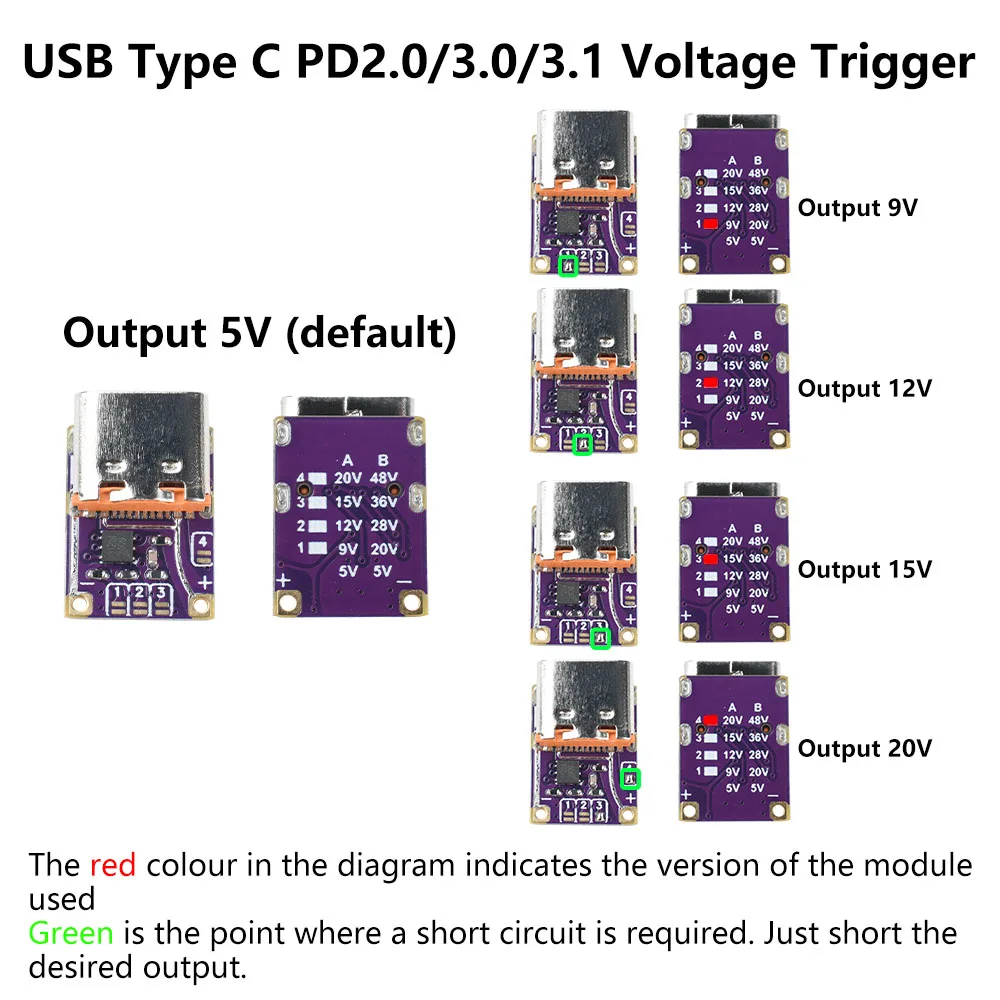

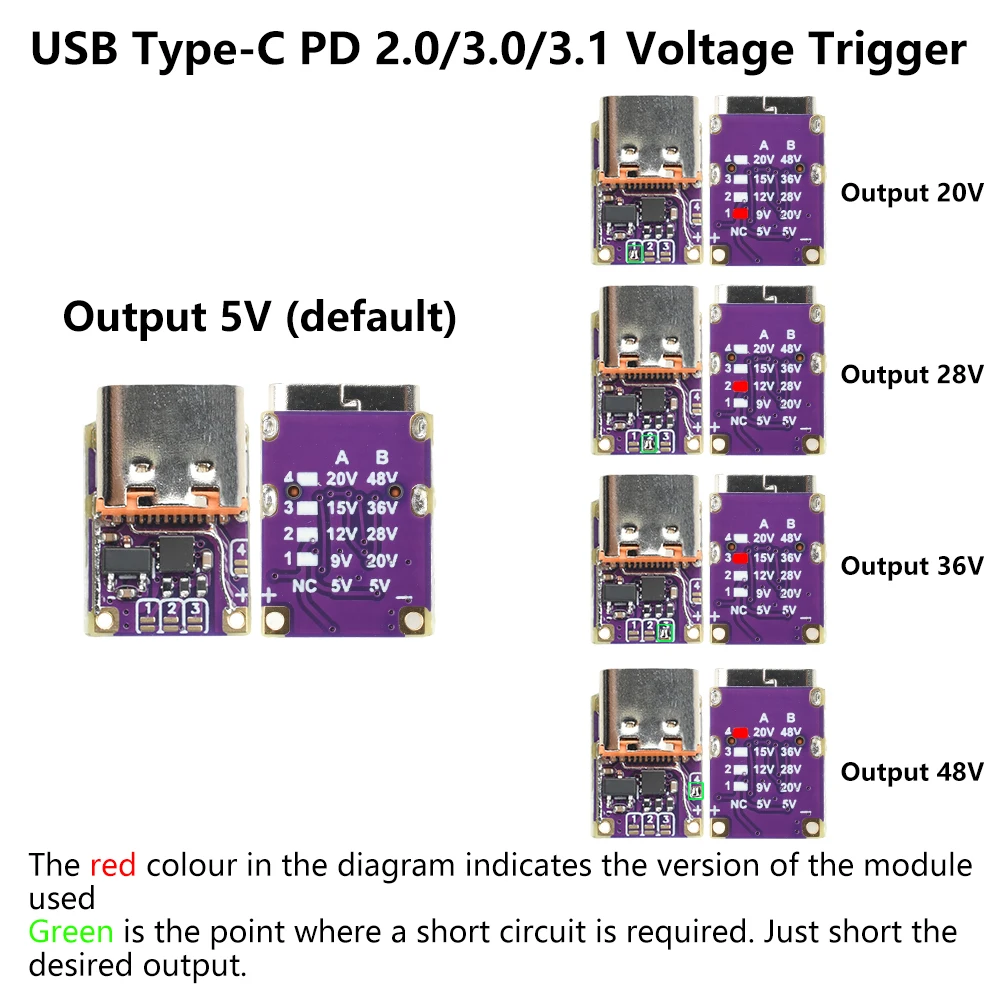

The module features a high-current design, capable of delivering up to 5A output current, and offers robust compatibility with fast-charging protocols such as PD 3.1 and QC 2.0. It can easily trick the charger into outputting the corresponding voltage and supports output voltages of 5V/9V/12V/15V/20V/28V/36V/48V. The module defaults to standard 5V output and uses a short-circuit switch for voltage selection. Users can manually short-circuit the switch to select the desired voltage. The module has downward compatibility; if the power supply device does not support the set voltage, it will output the closest available voltage.
It adheres to protocol priority, automatically establishes a connection with the charger, and outputs the pre-set voltage. The decoder output cannot directly charge a phone. Please confirm that the output voltage matches the charging device's voltage requirements before charging.
Explanation:
For example, when the customer selects a 9V output fish bait, the front power head must comply with the PD9V or QC9V protocol; when the customer selects a 20V output fish bait, the front power head must comply with the PD9V or QC20V protocol.
Note:
The module does not have a step-up/step-down function. The power supply equipment must support the corresponding voltage in order to induce the corresponding voltage.
Package include:

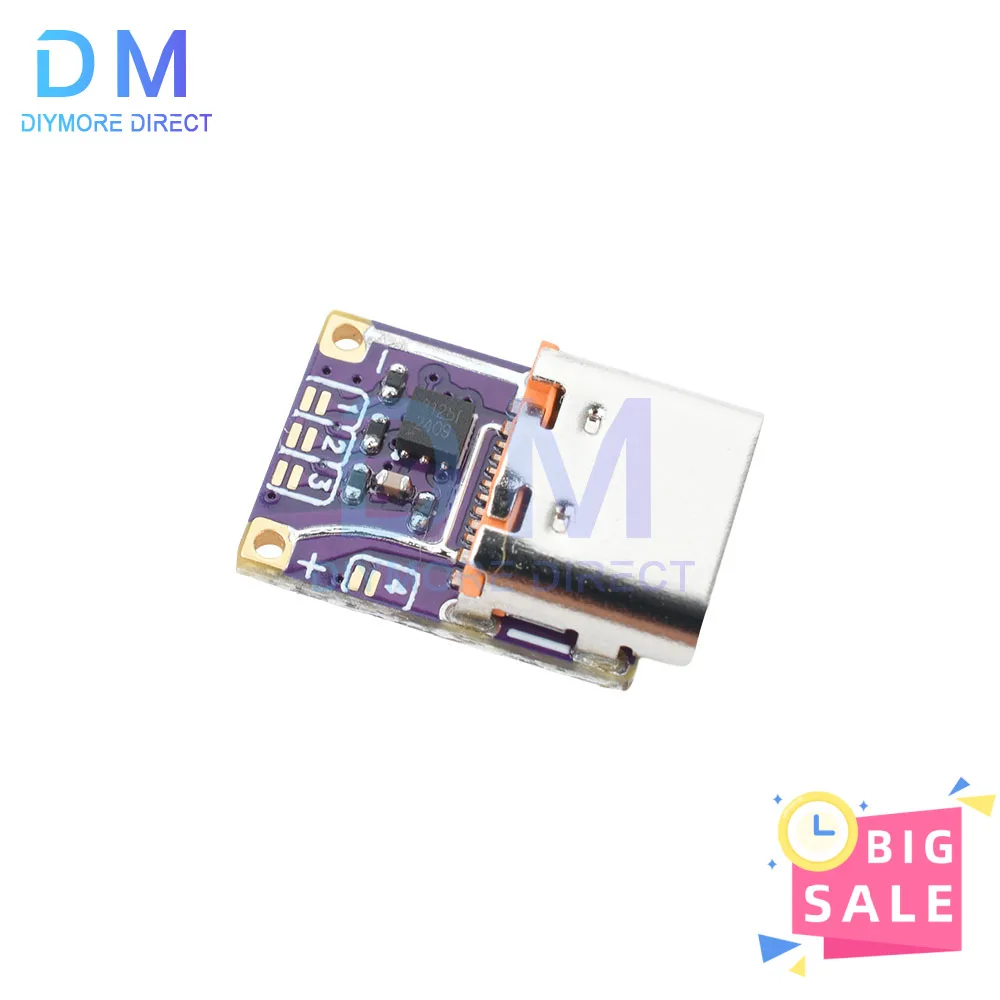

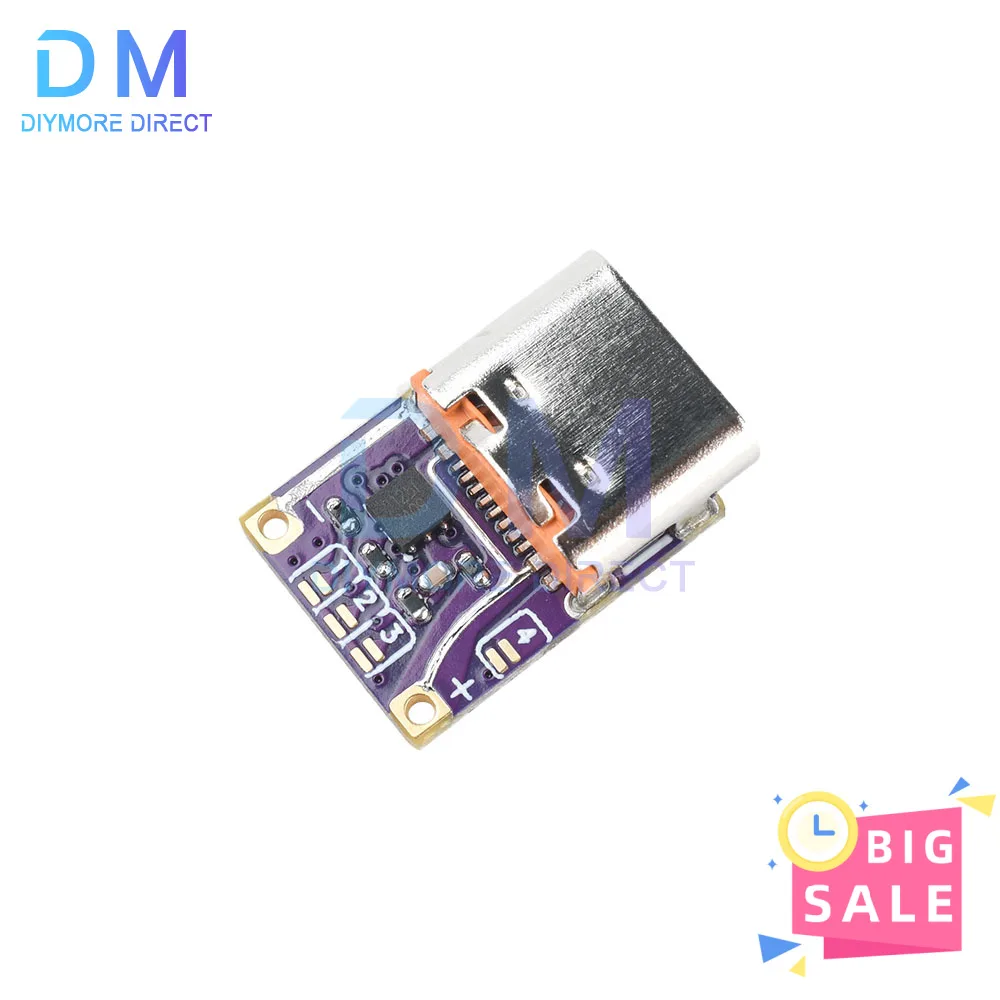

1x 1pcs Type-C Fast Charging Trigger PD3.0/QC3.0 Decoy Module 5V-20V Output for DIY Power Bank/Laptop Charger
