1 Uds. Convertidor de frecuencia de mezcla doble equilibrado de microondas Rf RFin = 1,5-4,5 GHz, RFout = 0-1,5 GHz

Mezclador doble balanceado de microondas Rf

(1,5-4,5G)

1.Usos y características típicas:

1.Conversión descendente del receptor de microondas RF

2.El interior está compuesto por un diodo de microondas de doble equilibrio, alta confiabilidad.

3.Alta eficiencia de conversión: pérdida de 8,5 dB

4.Alto aislamiento entre el oscilador local y la entrada de RF: 40 dB

2.Indicadores técnicos

1.Fuente de alimentación: Mezclador pasivo (no requiere fuente de alimentación)

2.Entrada RF: 1,5-4,5 ghz

3.Salida de frecuencia intermedia: DC-1,5GHz

4.Pérdida de conversión de frecuencia: 8,5 dB

5.Factor de ruido: 8,5 dB (SSB)

6.Entrada local: 13dBm

7.Aislamiento de puertos:

Oscilador local a RF: 40dB (típico)

Oscilador local a IF: 35dB (típico)

8.Alto entrada 1P3: 18dBm

9.P1dB de entrada alta: 8dBm

10.Tamaño total: 33*33 mm (sin junta)

11.Tipo de conector: cabeza hembra SMA estándar (agujero interior del tornillo exterior)

3.método de uso

1.Entrada RF: puerto RFin

2.Entrada local: puerto LOin (intensidad de señal recomendada 13 dBm)

3.Si salida: IFout puerto

4.Fuente de alimentación: El inversor es un dispositivo pasivo y no necesita fuente de alimentación.

4.Máximo absoluto (puede causar daños físicos al dispositivo, no puede ser

recuperado)

1.Valor máximo de entrada del oscilador local Rf: 13dBm

2.Entrada máxima del oscilador local: 27 dBm (0,5 W)

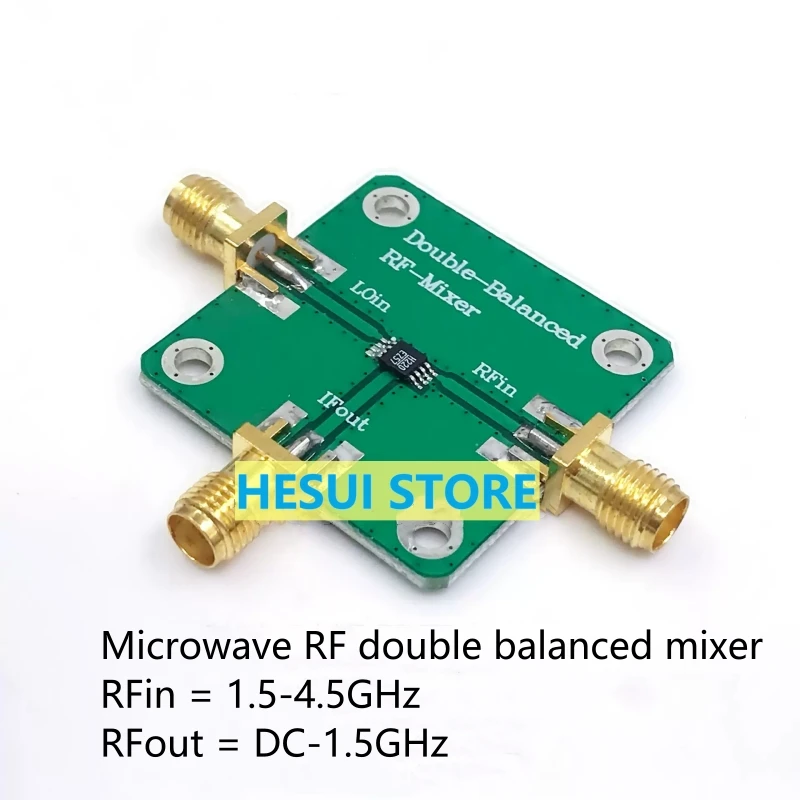

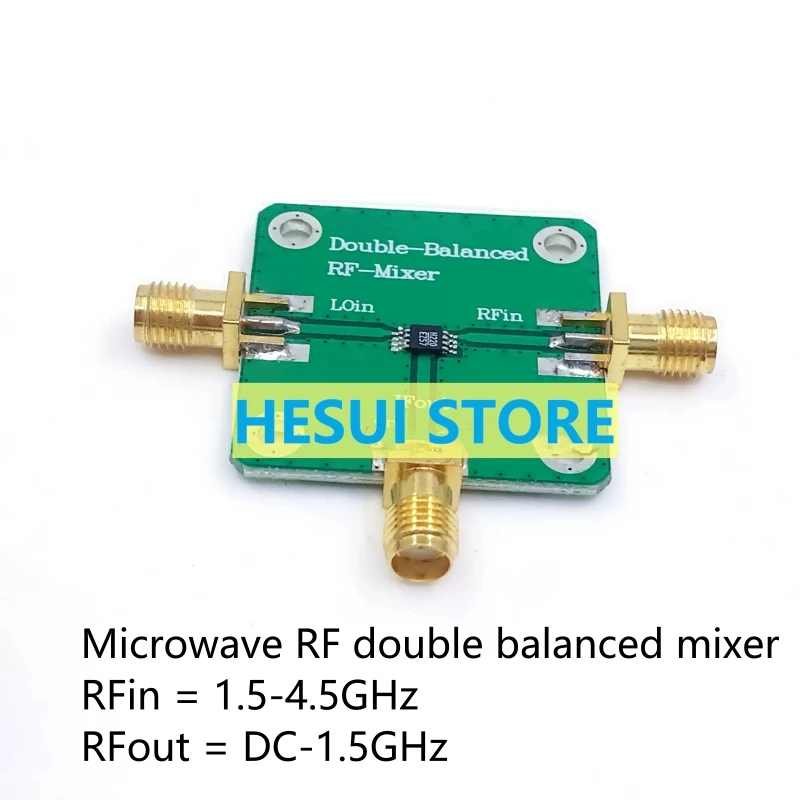

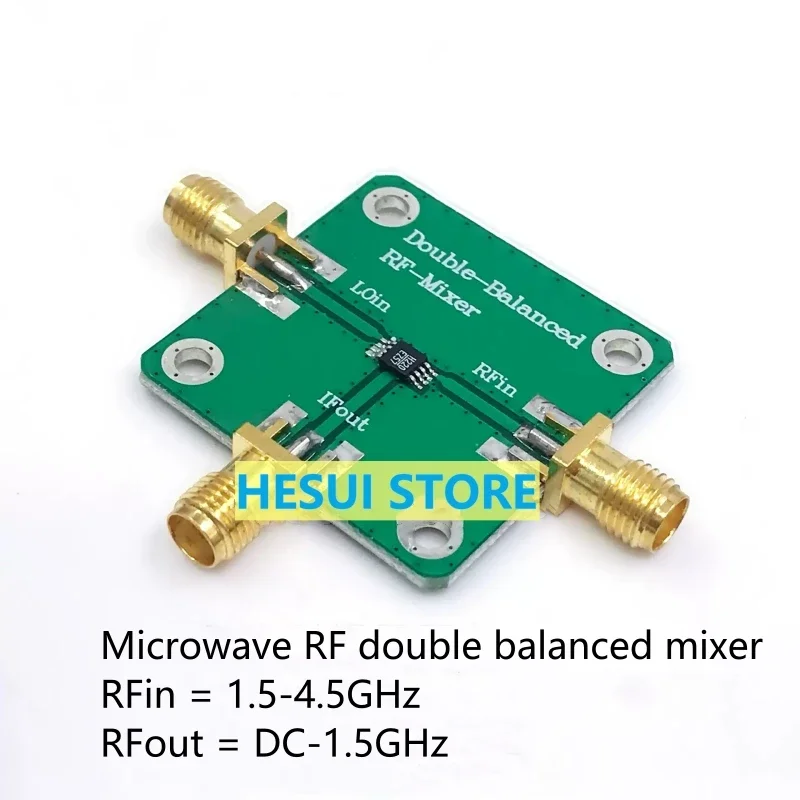

5. Imagen física del producto.
